多槽位PCIe扩展散热机箱结构设计

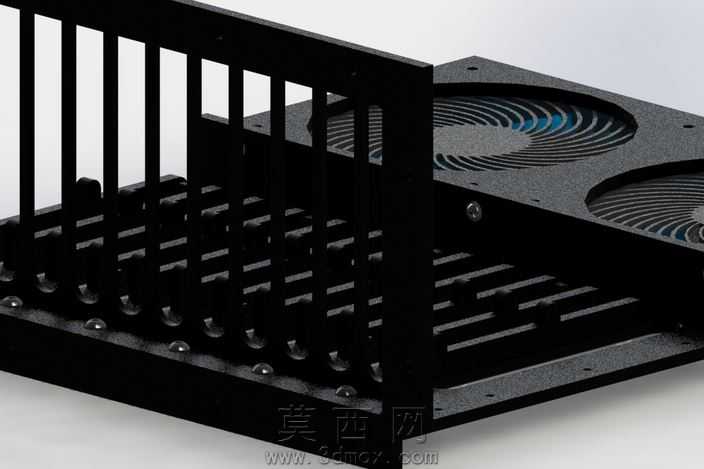

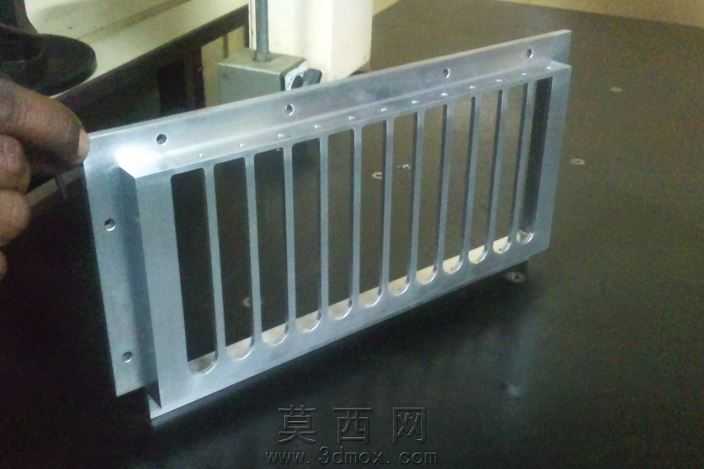

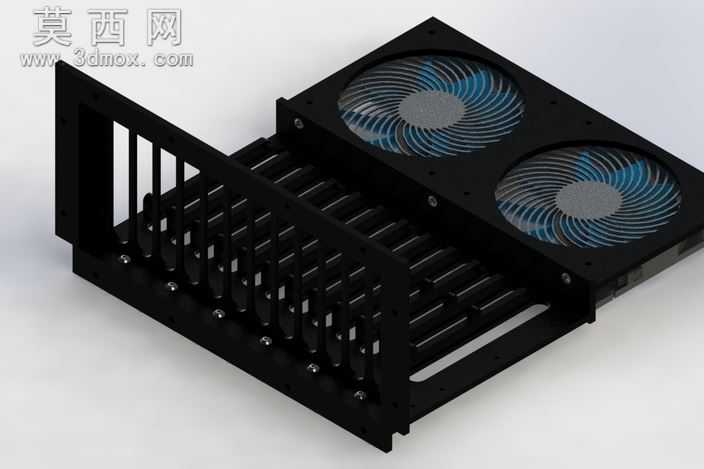

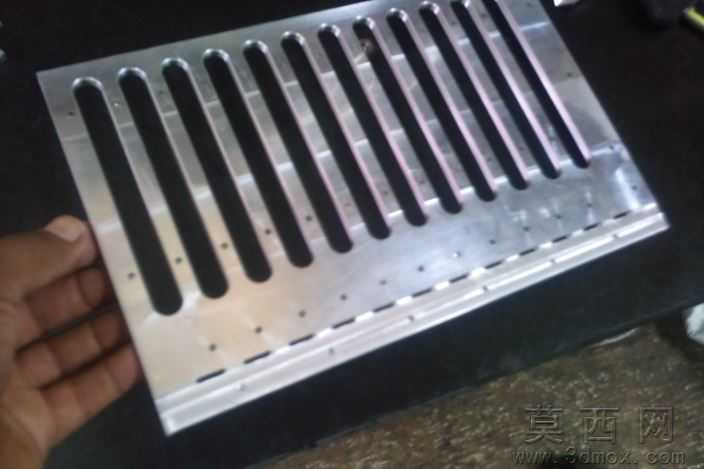

本作品为针对DIY计算机硬件扩展场景设计的多槽位PCIe扩展装置三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，对每一处安装孔位、槽位间距、板材折弯公差都做了精准的参数约束，确保模型可直接对接生产加工的工艺要求。整体结构采用金属板材折弯成型的框架式设计，主体框架为双侧立式支撑结构，单侧开设12个等间距的PCI/PCIe标准扩展卡插槽，槽位尺寸严格遵循行业通用扩展卡的安装规范，可兼容全高、半高多种规格的扩展硬件，槽位侧边预留了充足的走线空间，适配带状柔性线缆的布设需求，无需额外加装线缆固定辅件即可完成内部走线整理。模型顶部集成双风扇风冷散热模组，风扇安装位做了下沉式结构处理，风扇与框架之间预留了减震缓冲的安装间隙，可有效降低风扇运行时的共振传导，双风扇的风道设计正对下方扩展卡的核心发热区域，可形成贯穿式的垂直散热风道，快速带走多块扩展卡同时运行产生的积热，保障硬件长时间高负载运行的稳定性。渲染阶段采用哑光磨砂金属材质赋予主体框架，还原钣金加工后的真实表面质感，风扇扇叶采用半透明磨砂塑料材质，搭配淡蓝色的扇叶纹理细节，还原真实散热风扇的视觉效果，整体渲染光影采用柔和的工作室布光，清晰呈现结构的装配关系与细节特征。设计过程中充分考虑了实际装机的使用需求，框架前后端都预留了标准的机架安装孔位，既可以适配标准服务器机柜的安装尺寸，也可作为独立外置扩展装置搭配台式主机使用，上下部分的方孔结构除了走线功能外，也兼顾了辅助进风的作用，进一步提升整体散热效率，所有结构的连接点位都做了圆角过渡处理，避免钣金加工后的锐边划伤安装人员或硬件线材，整体结构兼顾了安装便捷性、散热实用性与结构耐用性，可直接用于定制化计算机硬件改装、小型服务器扩展单元的方案参考与生产打样。
