双作用拉杆式液压缸三维结构设计

　　在各类液压传动系统中，液压缸作为将液压能转换为直线往复机械能的核心执行元件，其结构合理性直接决定整套液压系统的动作可靠性与负载输出稳定性。这款双作用拉杆式液压缸的三维结构设计，完全围绕工业现场常规液压工况的使用需求展开，可适配机床进给、工装夹紧、自动化生产线工位推移、工程机械辅助动作等多类场景，能够在额定工作压力范围内稳定输出推拉力，满足不同安装姿态下的动作执行要求。

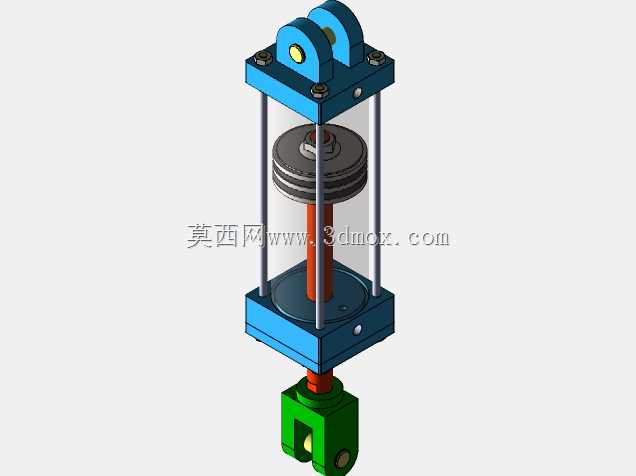

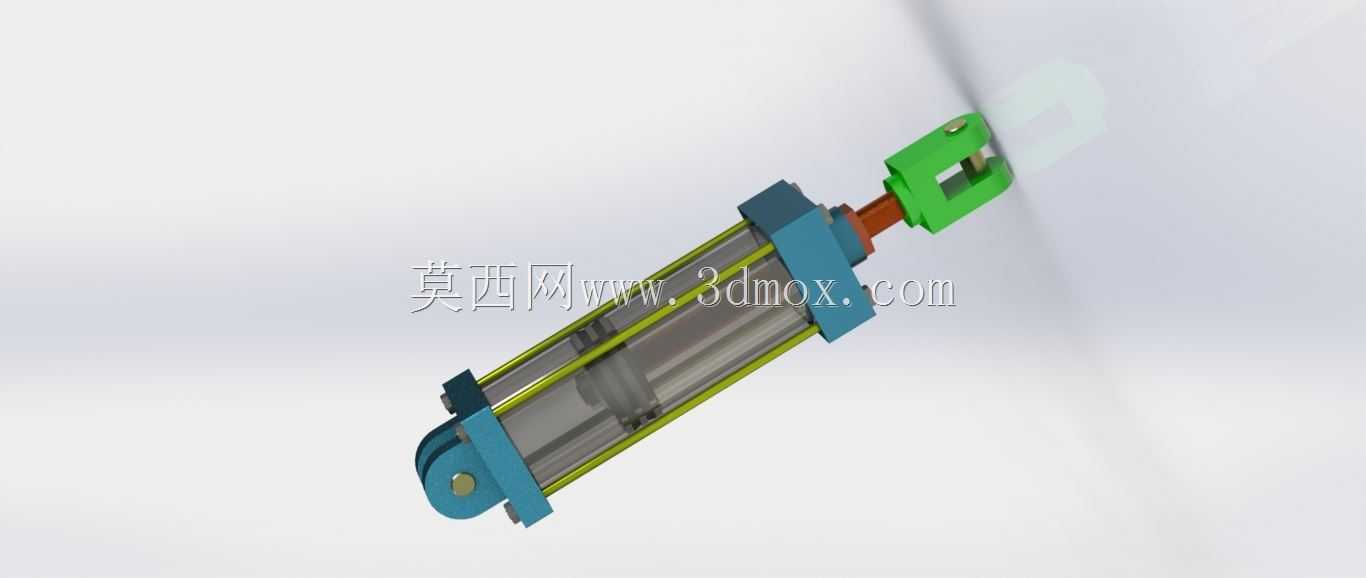

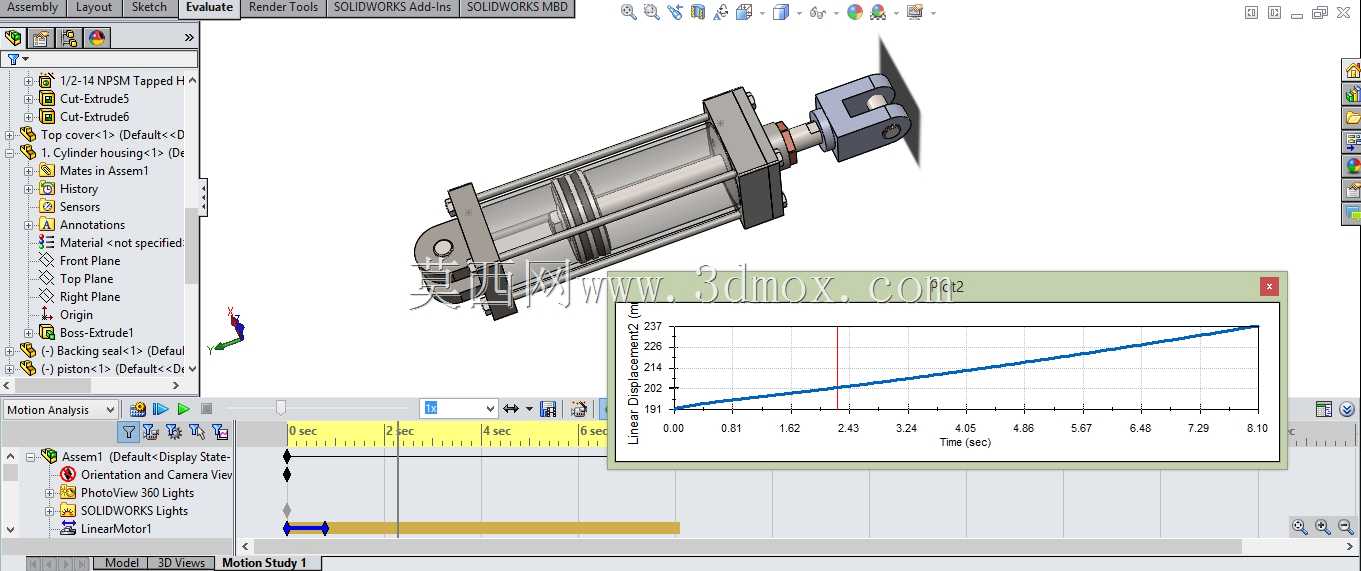

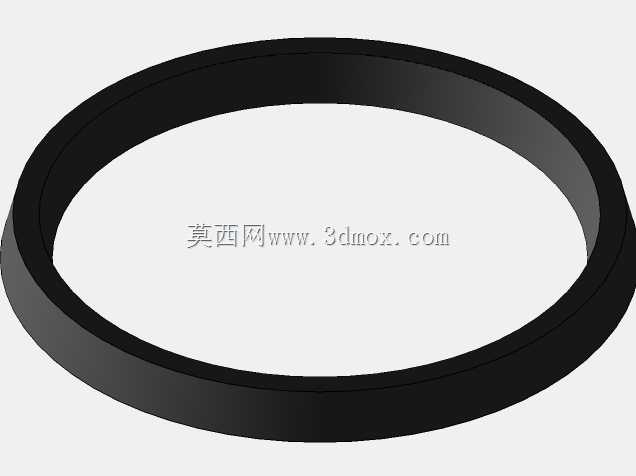

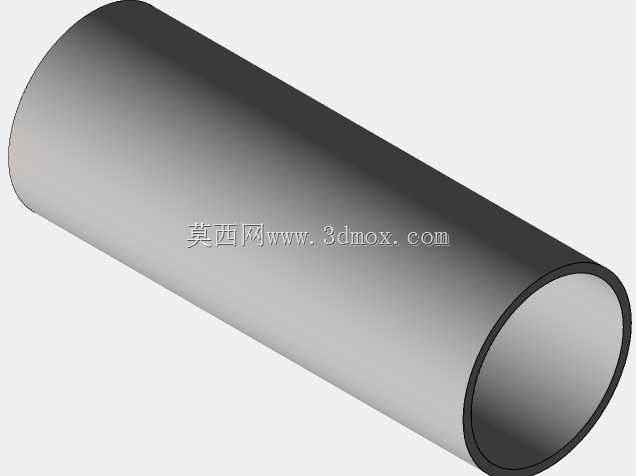

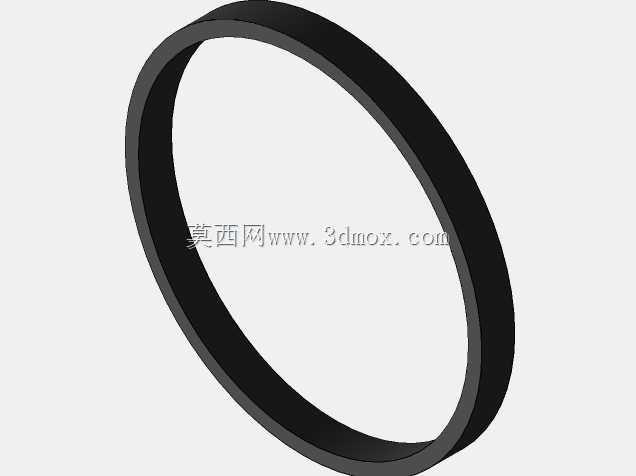

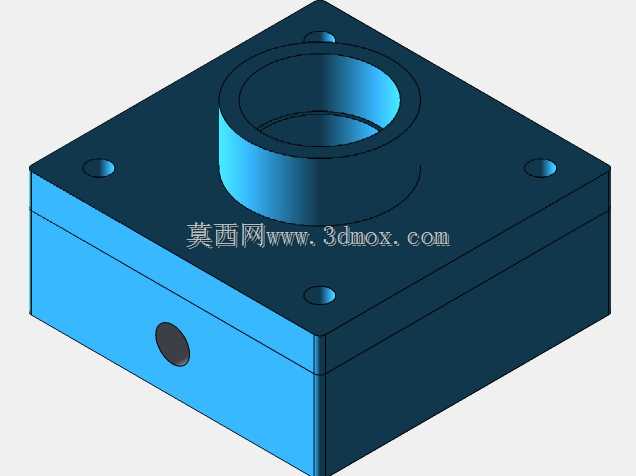

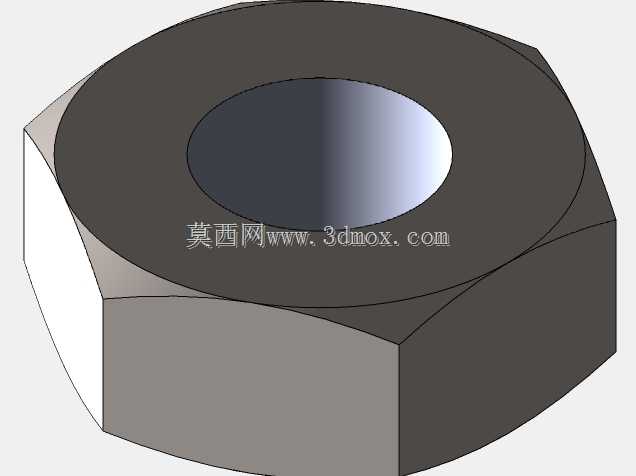

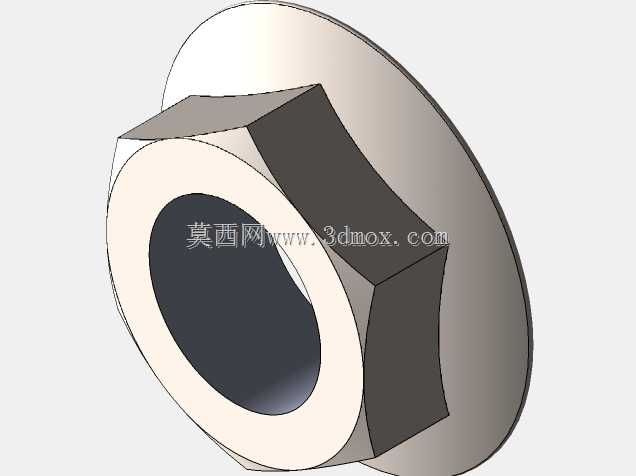

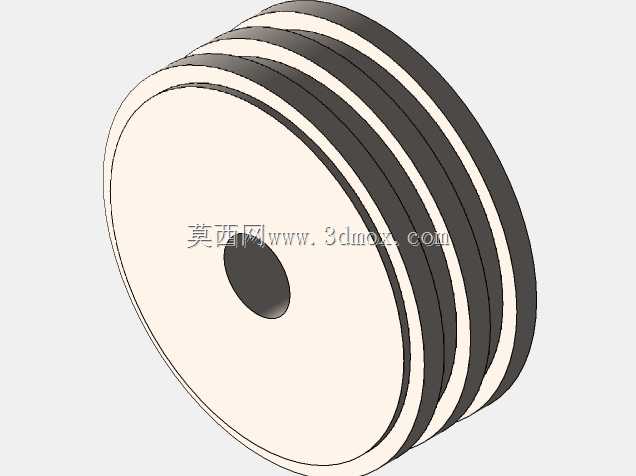

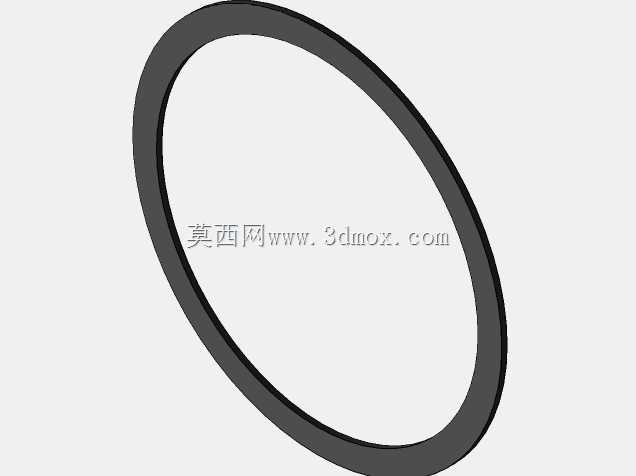

　　从结构设计逻辑来看，这款油缸采用经典的四拉杆锁紧结构，四根沿缸筒周向均布的高强度拉杆，通过两端锁紧螺母将缸筒、前端盖、后端盖牢牢压合为整体，这种结构的优势在于缸筒加工无需加工外螺纹或焊接法兰，能够有效降低缸筒加工难度，同时在密封件出现老化渗漏时，只需松开拉杆螺母即可完成端盖拆卸与密封件更换，大幅降低现场维护的工时成本。缸筒内壁采用高精度珩磨处理，表面粗糙度控制在合理区间，能够减少活塞往复运动时的密封件磨损，延长整套密封组件的使用寿命。活塞部位采用组合式密封结构，搭配导向环与耐磨环，既可以保证活塞与缸筒内壁的同轴度，避免活塞运动过程中出现偏磨刮缸问题，又能可靠分隔无杆腔与有杆腔的压力油，杜绝内泄导致的推力损失与动作爬行问题。

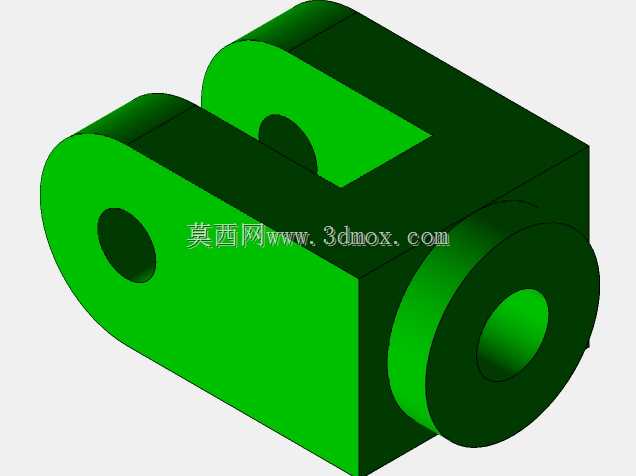

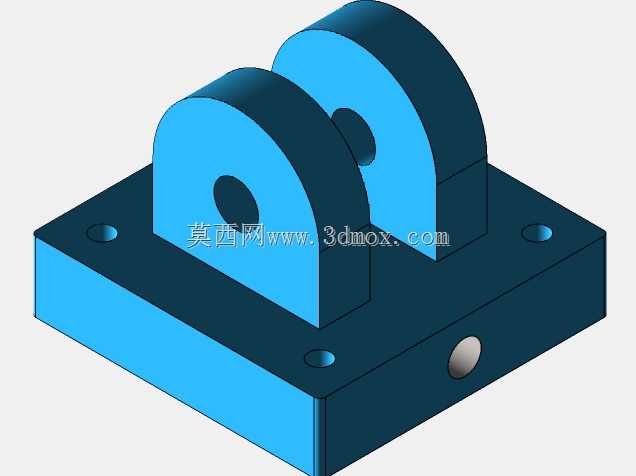

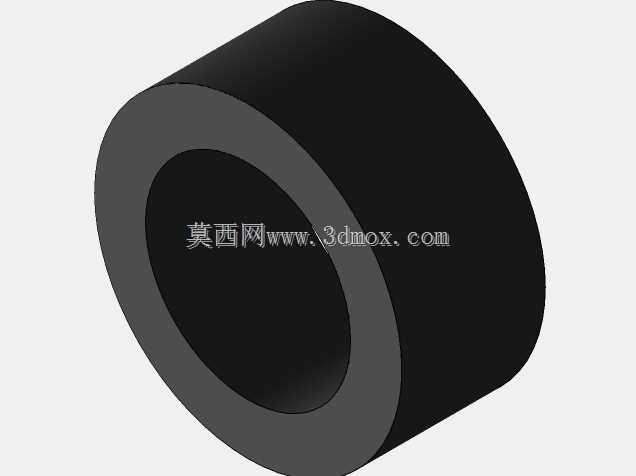

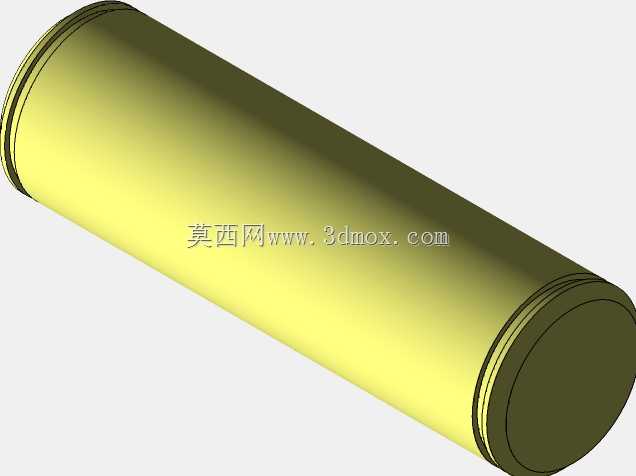

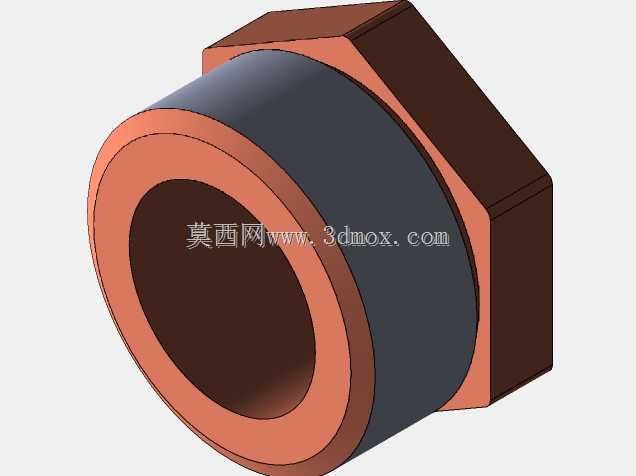

　　活塞杆表面采用镀硬铬处理，硬度与耐磨性能满足高频往复运动的使用要求，前端连接部位设计为铰接式耳环结构，搭配关节轴承安装位，能够补偿安装过程中出现的小角度同轴度误差，避免活塞杆承受径向弯矩导致的杆体弯曲、密封件偏磨问题。后端同样采用铰接式安装耳轴，可适配摆动式安装工况，在设备动作过程中允许缸体随负载动作产生小角度摆动，抵消安装偏差带来的附加应力。油口设计在缸筒两侧靠近端盖的位置，采用标准公制内螺纹接口，可直接对接常规液压管路接头，无需额外加工转换接口，能够缩短现场管路装配的周期。

　　从安装边界与尺寸设计来看，这款油缸的外形尺寸完全遵循常规拉杆油缸的尺寸规范，缸体外径、拉杆中心距、端盖安装尺寸、活塞杆伸出长度、耳环铰接孔直径均匹配行业通用安装尺寸，在设备改造替换场景中，可直接替换同规格的标准拉杆油缸，无需对设备安装位进行二次加工。行程设计覆盖常规工业场景常用区间，能够满足不同行程需求的工位使用，活塞杆缩回状态下的整体长度控制在合理范围，不会占用过多设备安装空间，活塞杆完全伸出时的导向长度满足长行程工况下的导向要求，避免伸出过长导致的活塞杆下垂、抖动问题。

　　在功能特性层面，这款双作用油缸可通过换向阀控制压力油进入无杆腔或有杆腔，实现活塞杆的伸出与缩回动作，伸出动作可输出较大推力，适配重载推压、夹紧工况，缩回动作依靠有杆腔进油驱动，回程速度快于伸出速度，能够缩短设备空行程等待时间，提升设备整体运行效率。缸体两端设计有缓冲结构预留位，可根据实际工况需求加装缓冲柱塞，在活塞杆运动到行程端点前实现节流缓冲，降低活塞与端盖的机械撞击，减少动作冲击带来的设备震动与噪音，延长油缸与周边连接结构的使用寿命。

　　设计过程中充分考虑了不同工况的适配性，所有密封件的选型均兼容常规矿物液压油，可在常规工业环境温度范围内稳定工作，端盖部位的防尘圈设计能够有效阻挡外界粉尘、铁屑等杂质进入缸筒内部，避免杂质刮伤活塞杆与密封件，降低油缸故障概率。整体结构没有多余的冗余设计，所有零部件均采用标准化、系列化的尺寸设计，加工工艺性好，常规机械加工设备即可完成所有零部件的加工制造，无需特殊定制工装刀具，能够有效控制生产制造成本，适合批量生产与备件储备。
