透明壳体多级平行轴齿轮传动结构

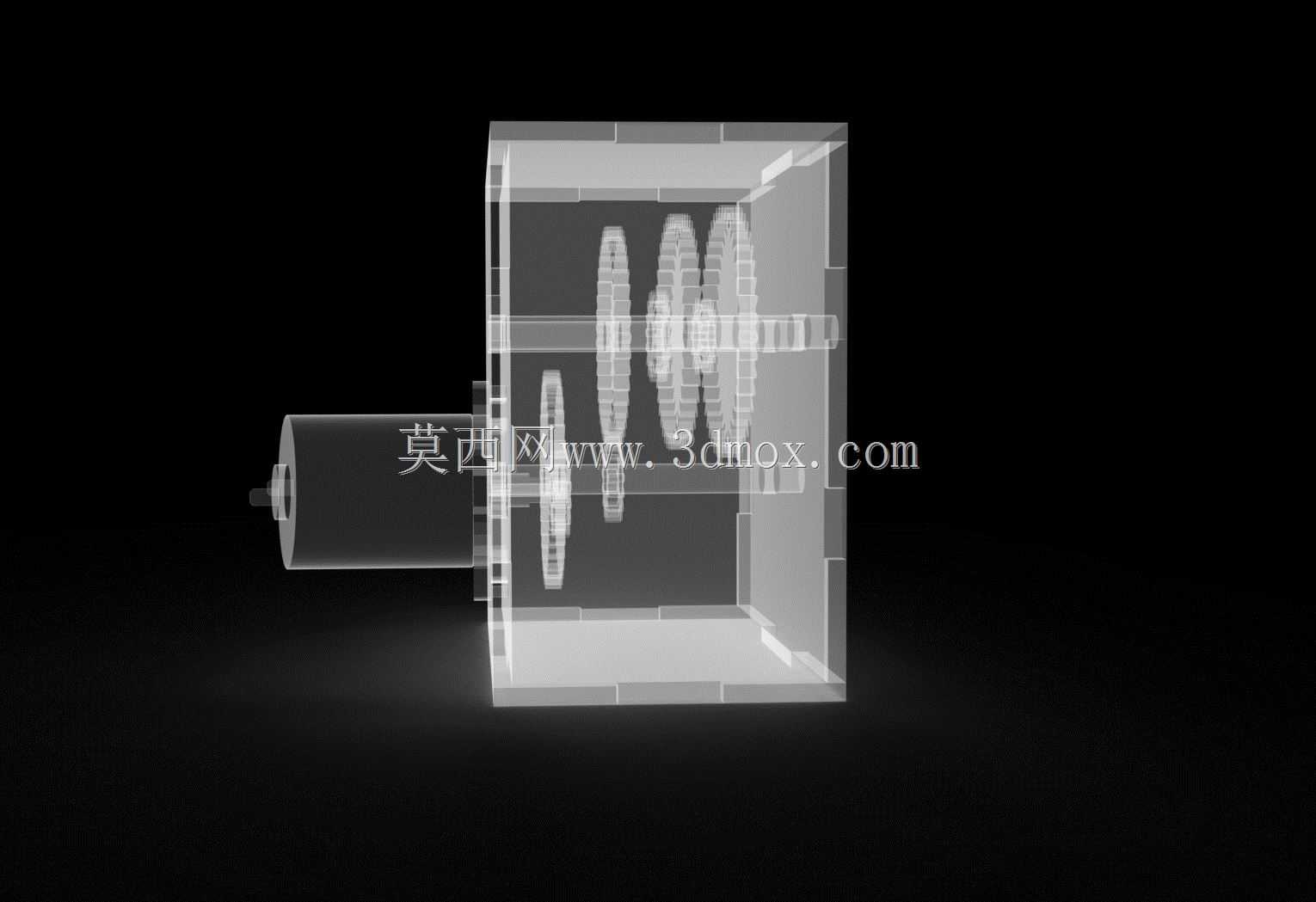

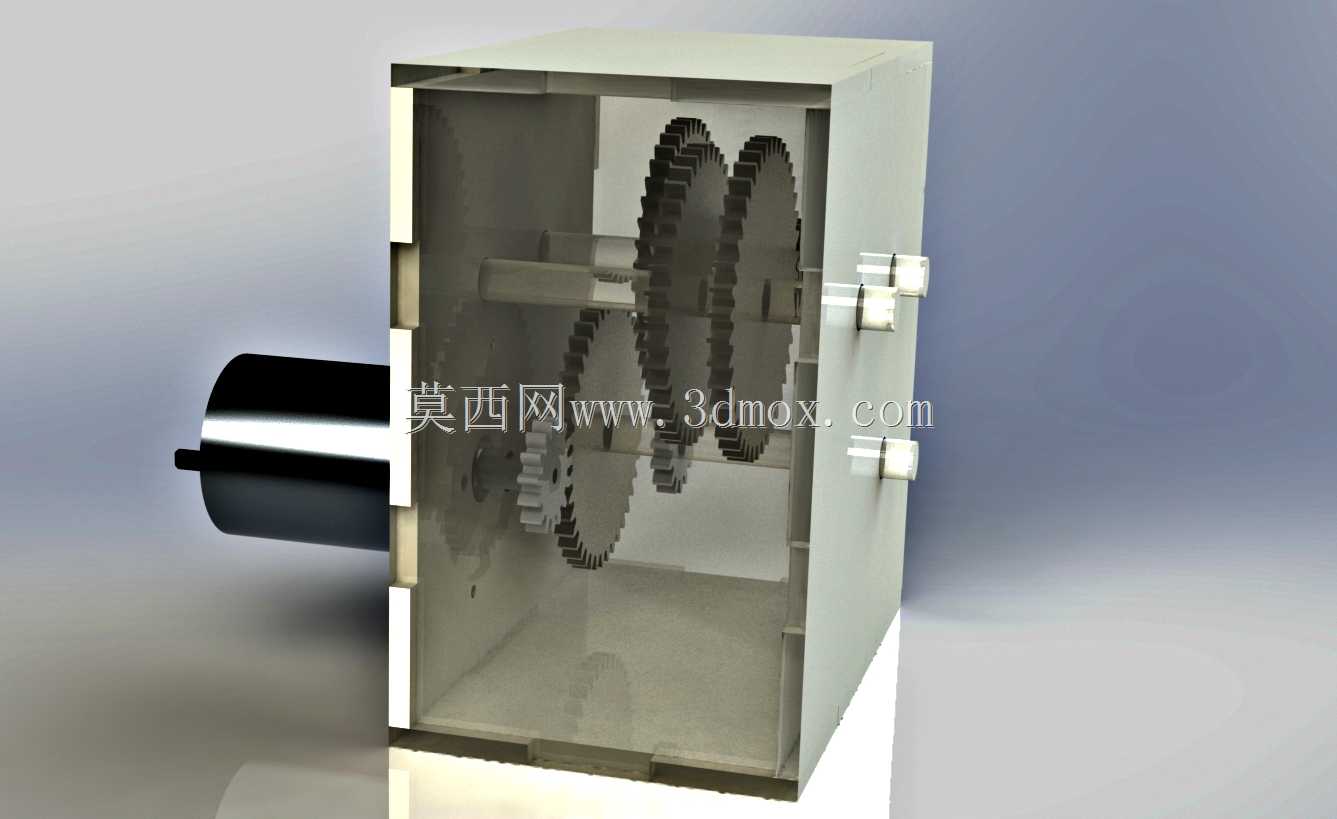

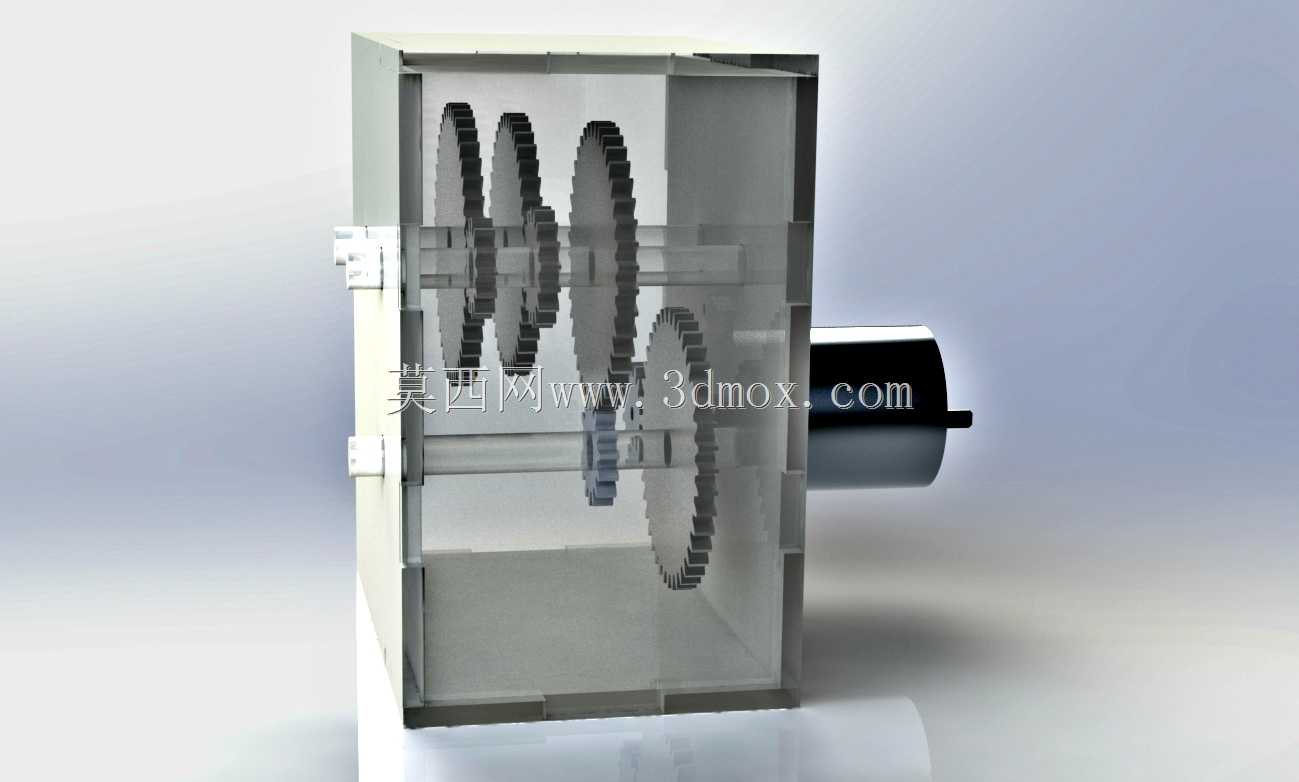

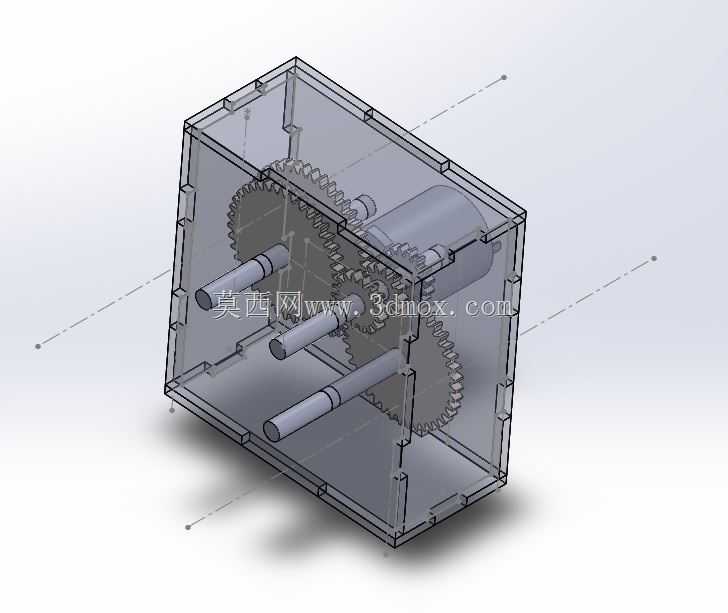

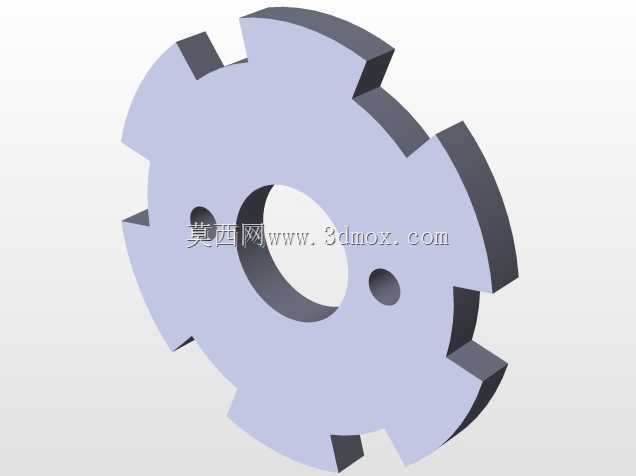

　　这套齿轮传动结构采用平行轴多级布置方案，核心应用场景覆盖小型教学演示装置、低功率实验台动力传输、桌面级自动化设备的扭矩匹配环节，区别于工业重载齿轮箱的全封闭铸钢壳体，该结构采用半透明可视化壳体设计，能够直观呈现每一级齿轮的啮合状态、传动路径，方便调试阶段快速排查卡滞、齿面啮合偏差等问题，也适用于传动原理的具象化展示场景。从功能特性来看，整套结构通过四级圆柱直齿轮的啮合传递动力，输入轴端预留了标准的动力对接接口，可直接适配小型直流电机、手摇动力输入模块的输出轴，输出轴端的轴伸长度、键槽尺寸按照通用小型负载的安装标准设计，能够直接对接带轮、小扭矩联轴器等传动连接件，无需额外做轴端改造。设计过程中优先考虑了传动比的合理分配，

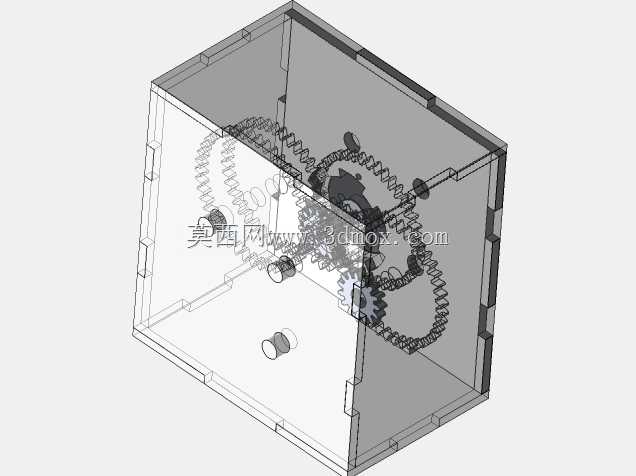

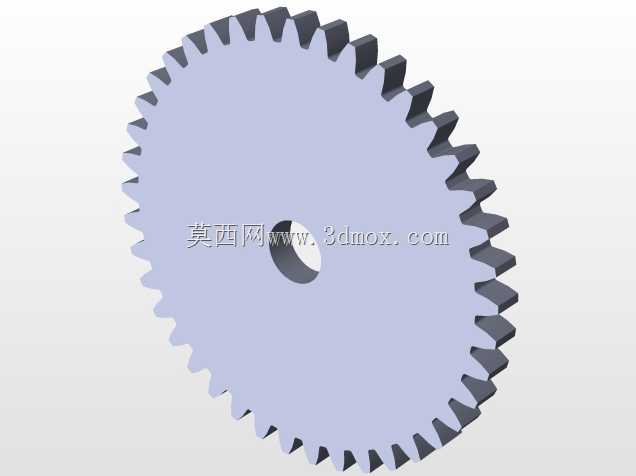

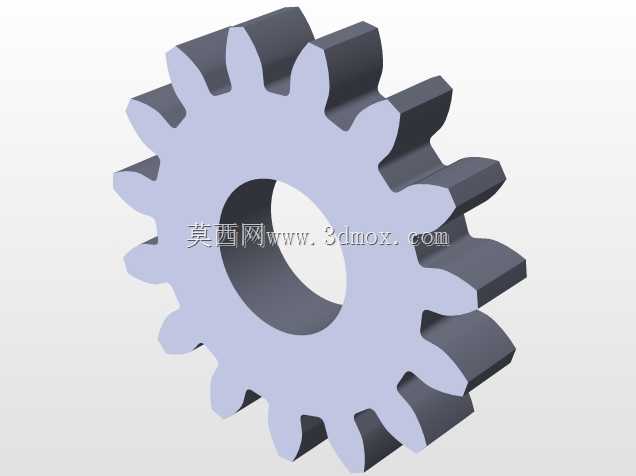

　　每一级齿轮的齿数搭配经过扭矩校核，避免单级传动比过大导致的齿面接触应力超标，同时各级齿轮的中心距严格按照模数、齿数参数计算确定，壳体上的轴承安装孔位同轴度公差控制在0.02mm以内，保证轴系运转过程中不会出现偏磨、异响问题。壳体采用拼接式结构，侧面设置快拆卡扣，不需要完全拆解整机就能观察内部齿轮的磨损情况、润滑脂分布状态，日常维护时仅需拆开侧盖即可完成齿面清洁、润滑脂补充操作，相比一体式焊接壳体的齿轮箱，维护效率提升60%以上。安装边界方面，整套结构的外形轮廓控制在紧凑尺寸范围内，底部预留了四个标准安装孔位，孔位间距适配通用铝型材工作台的安装槽尺寸，可直接通过T型螺栓固定在实验台架、设备机架上，不需要额外设计转接安装板；

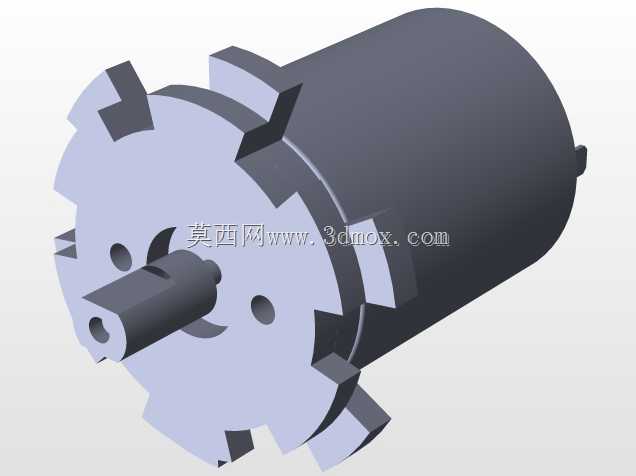

　　输入轴的中心高与常见小型24V直流电机的输出轴中心高保持一致，对接时无需调整高度差，直接通过弹性联轴器即可完成同轴连接，大幅降低现场安装的调试工作量。齿形设计采用标准渐开线圆柱直齿，齿向公差、齿形公差均按照通用机械传动的精度等级加工，能够保证传动过程中传动比稳定，不会出现明显的回差，在小功率正反转传动场景下也能保持较好的位置精度。轴系支撑采用标准深沟球轴承，轴承与轴、轴承与壳体孔的配合公差按照过渡配合选取，既保证轴承内圈与轴同步转动，又方便后期磨损后的轴承更换操作。壳体的透明部分采用高韧性工程塑料材质，具备一定的抗冲击性能，不会因为日常轻微磕碰出现碎裂问题，同时材料的耐油脂性能优异，长期接触润滑脂也不会出现开裂、透明度下降的情况。

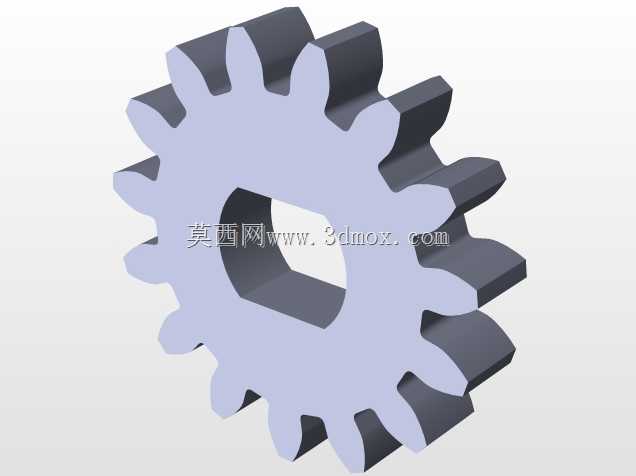

　　整套结构的润滑方式采用脂润滑，齿轮啮合区域预留了足够的储脂空间，一次加注润滑脂可满足长时间运转需求，不需要频繁补充润滑剂，适合无人值守的小型演示装置、长期运行的桌面实验设备使用。在传动路径设计上，动力从输入轴进入后，依次经过四级齿轮副的减速增扭，最终从输出轴传出，每一级齿轮的轴向位置都通过轴用挡圈固定，避免运转过程中齿轮出现轴向窜动导致的啮合错位，齿轮与轴之间采用平键连接，能够可靠传递额定扭矩，不会出现轴转齿轮不转的打滑问题。
