直齿圆柱传动齿轮结构设计

　　在常规机械传动系统的设计环节中，直齿圆柱齿轮是应用覆盖范围最广的动力传递零件之一，这类零件常见于各类减速装置、机床进给机构、轻工设备传动链、农用机械动力输出单元中，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿、锥齿等其他齿形的传动零件，直齿圆柱齿轮不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试的容错空间也更大，非常适合中低速、中等载荷的常规传动场景。

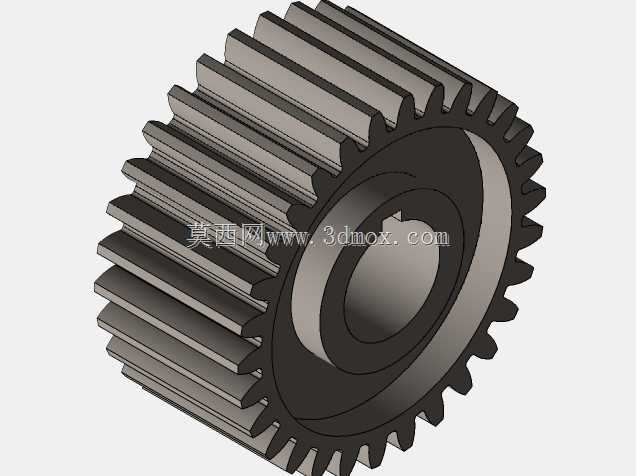

　　从实际结构设计的角度来看，这款齿轮采用了典型的实心辐板式结构，中心设置带键槽的安装轴孔，键槽采用标准平键适配尺寸，能够在传递扭矩的过程中避免齿轮与传动轴之间出现周向打滑，保证传动比的精准稳定。齿圈部分的齿形采用标准渐开线齿廓设计，齿顶高、齿根高均符合通用机械传动的齿形规范，齿根位置做了标准圆角过渡，能够有效降低齿根位置的应力集中系数，避免长期交变载荷作用下出现齿根断裂的失效问题。齿轮的端面做了平整化处理，没有多余的凸台结构，既能够控制零件整体重量，也方便在多联齿轮组安装时实现轴向紧密贴合，减少传动系统的轴向尺寸占用。

　　在实际选型适配过程中，这类齿轮的安装边界需要重点关注几个核心尺寸：首先是中心轴孔的直径公差，需要与适配传动轴的轴径公差形成合理的间隙配合或过渡配合，既保证安装时能够顺利压装，又避免运行过程中出现轴孔配合松动；其次是齿顶圆直径与相邻传动部件的安全间隙，需要预留至少2-3mm的安全距离，避免运行过程中齿顶与周边壳体、其他零件出现刮擦干涉；第三是键槽的位置度公差，需要保证键槽对称面与齿轮轴线的共面度，避免平键安装后出现偏载，加剧键侧与键槽的磨损。

　　从应用场景的适配性来说，这类直齿圆柱齿轮既可以单独作为定传动比传动零件使用，也可以多件组合搭配构成定轴轮系，实现不同转速、不同转向的动力输出。比如在小型输送设备的驱动端，这类齿轮可以搭配同模数的其他齿轮组成减速级，将电机输出的高转速降低到输送带运行需要的工作转速；在机床的手动进给机构中，这类齿轮可以与齿条配合，将旋转运动转化为直线运动，实现工作台的精准位移控制；在小型农机的传动箱内，这类齿轮可以传递柴油机输出的动力，带动作业部件完成指定动作。

　　设计这类齿轮的三维模型时，需要重点还原齿形的精准轮廓，渐开线齿廓的生成需要严格按照模数、齿数、压力角的参数进行绘制，保证齿形的啮合间隙处于合理范围，既不能因为间隙过大导致传动过程中出现冲击噪音，也不能因为间隙过小导致啮合卡滞、运行阻力过大。同时中心孔的键槽尺寸、齿根的过渡圆角、端面的倒角细节都需要完整还原，这些细节直接影响后续零件加工的工艺合理性，比如端面倒角可以避免零件压装时出现锐角刮伤轴面，齿根圆角可以在滚齿加工时减少刀具的应力损耗，提升加工效率。

　　在实际装配调试环节，这类齿轮安装完成后需要手动盘车检查啮合状态，保证齿面的接触斑点处于齿面中部位置，接触面积符合传动精度要求，如果出现偏载接触，需要及时调整轴系的平行度，避免长期运行导致齿面局部磨损过快，缩短零件使用寿命。润滑方式上，中低速运行场景可以采用油脂润滑，高速重载场景则需要搭配油浴润滑或者喷油润滑，保证齿面啮合过程中能够形成稳定的油膜，降低齿面磨损与运行噪音。
