这套连杆式机械执行端结构,核心针对手腕部位的远程2自由度旋转动作需求开发,可适配桌面级仿生操作、教学实验平台、轻量物料分拣等多类场景,在需要模拟人手腕部摆转、俯仰动作的工位上,能替代人工完成重复性的姿态调整作业,尤其适合小负载、高精度姿态控制的应用场合,比如实验室样本转运、小型电子元件插接工位的末端执行,也可作为仿生机器人的上肢腕部组件,配合多自由度大臂完成拟人化动作输出。

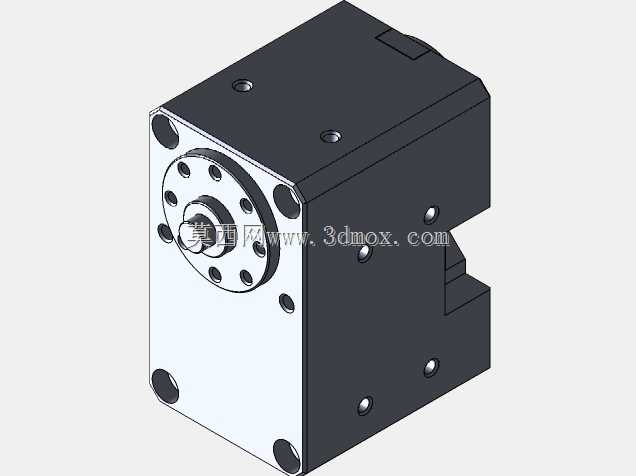

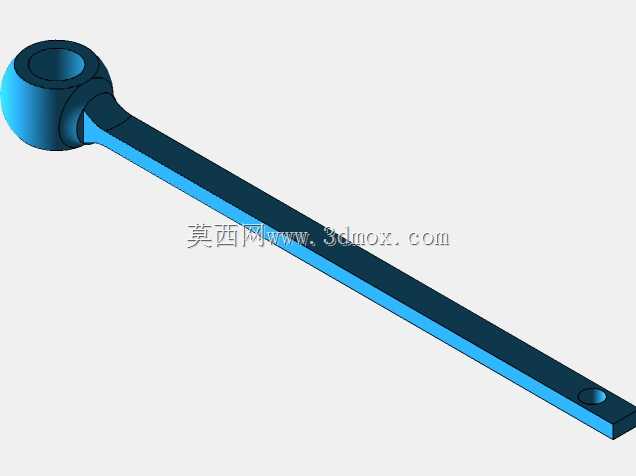

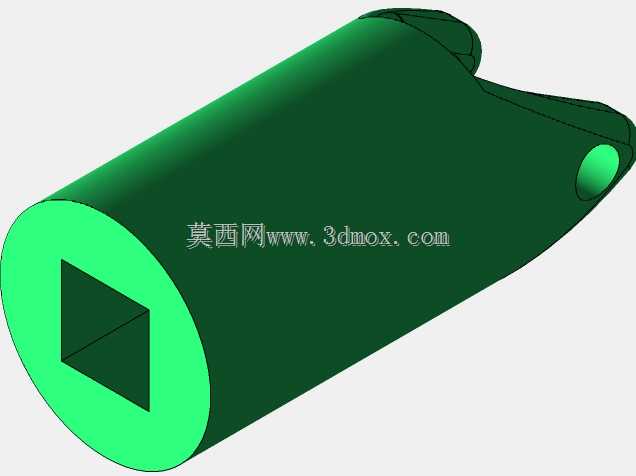

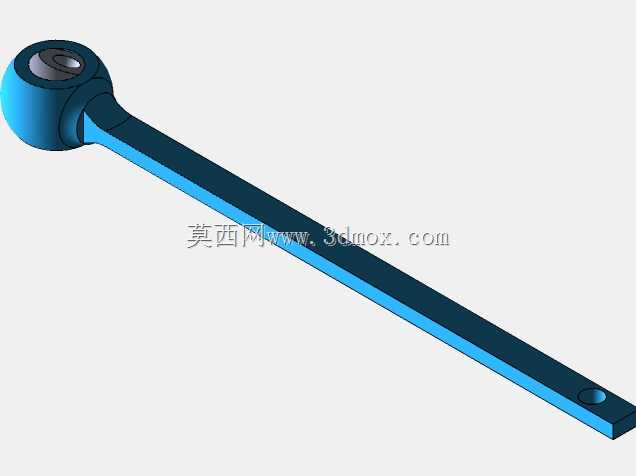

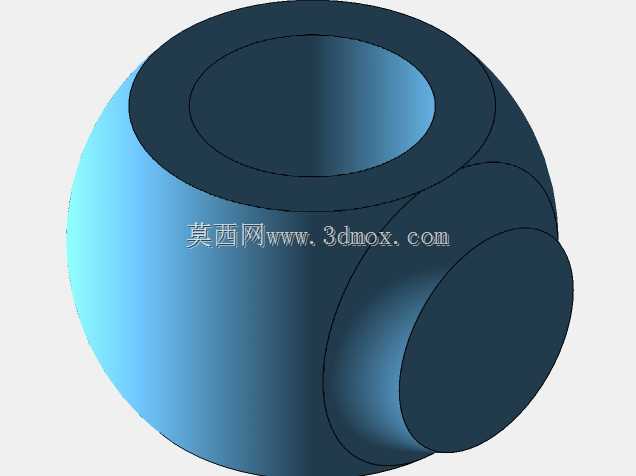

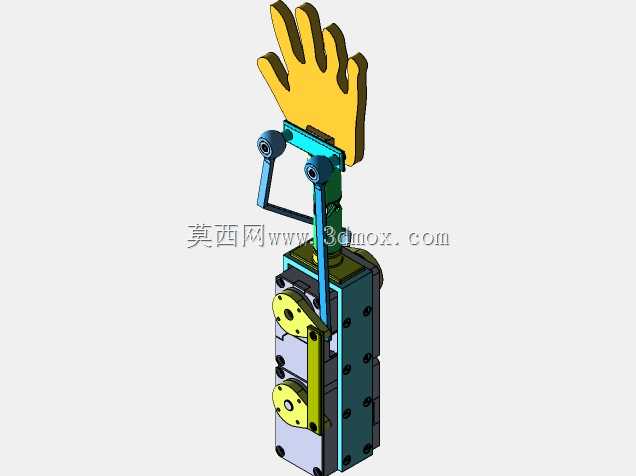

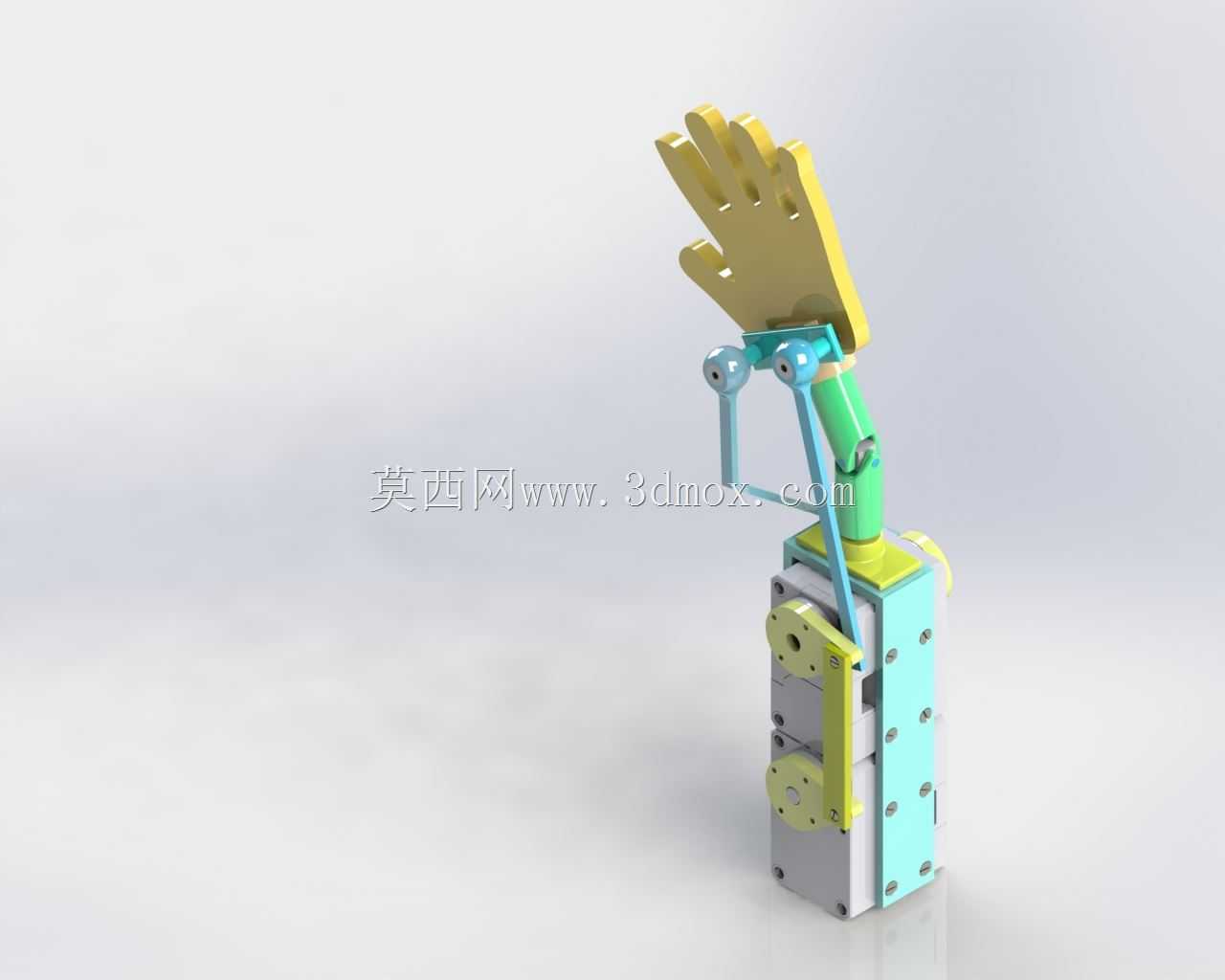

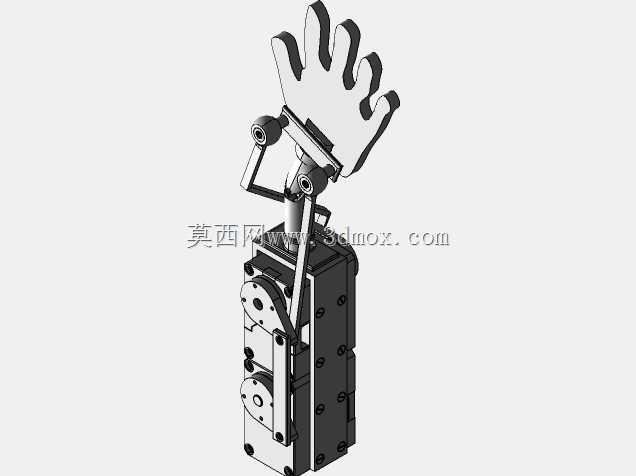

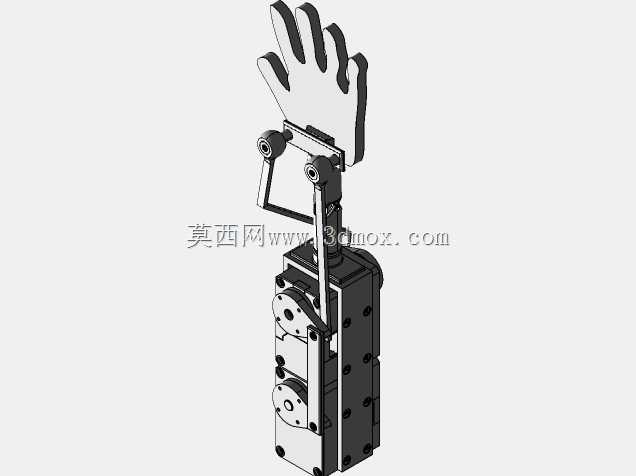

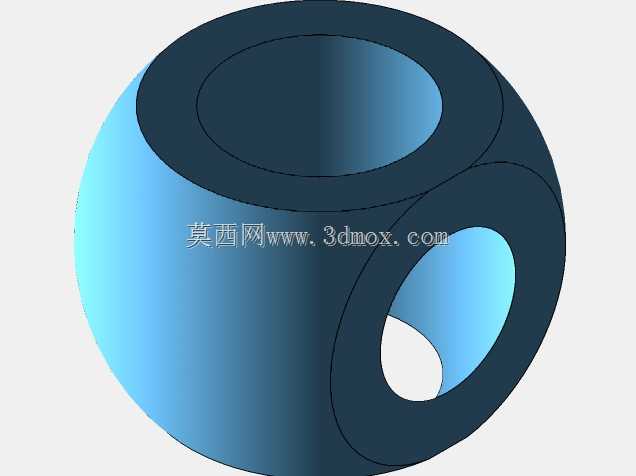

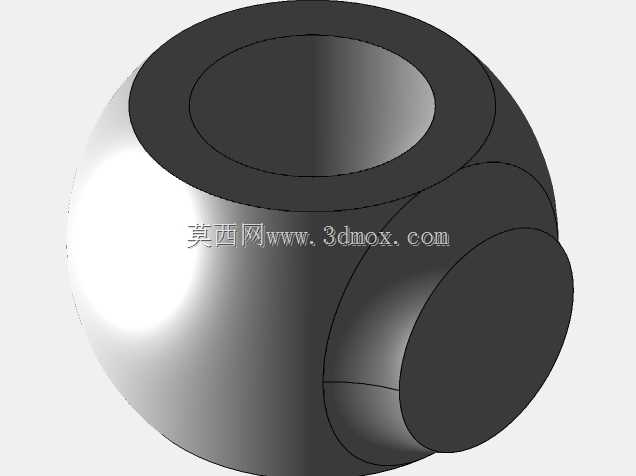

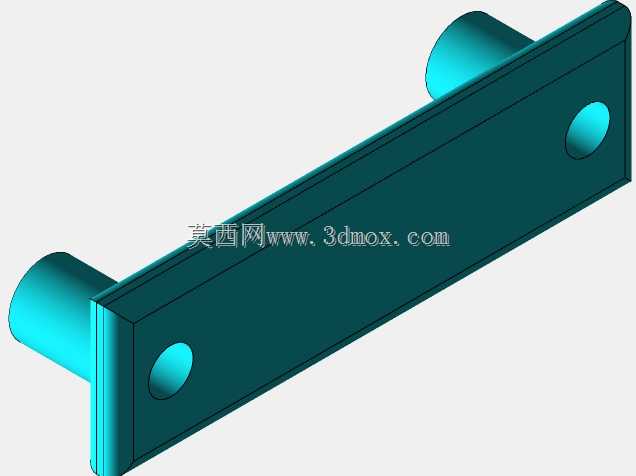

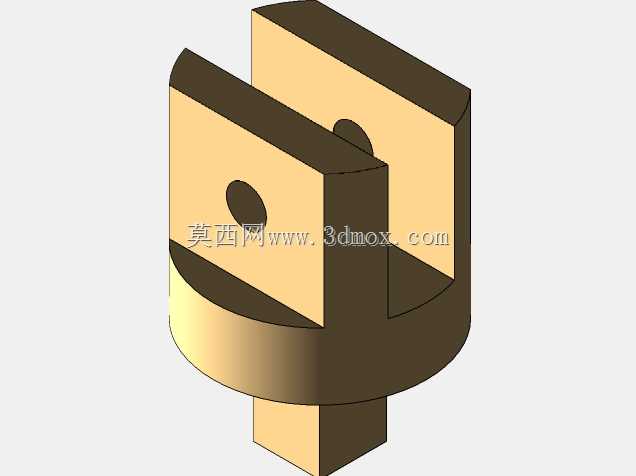

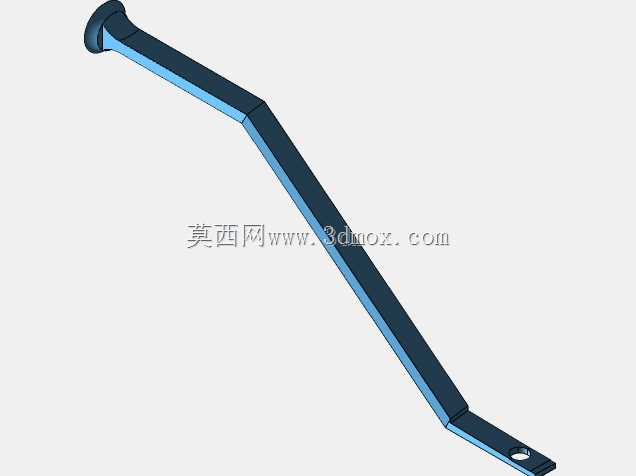

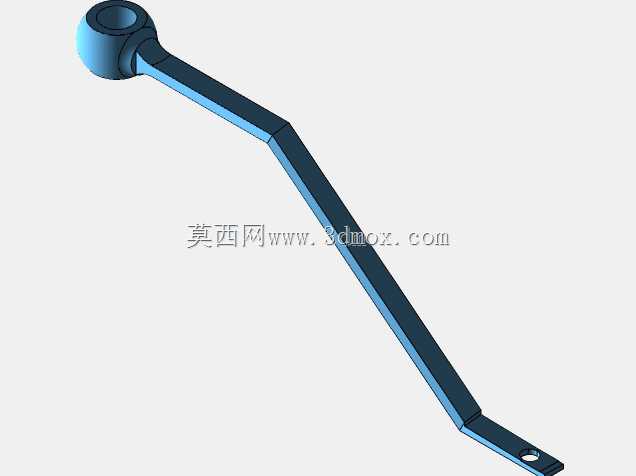

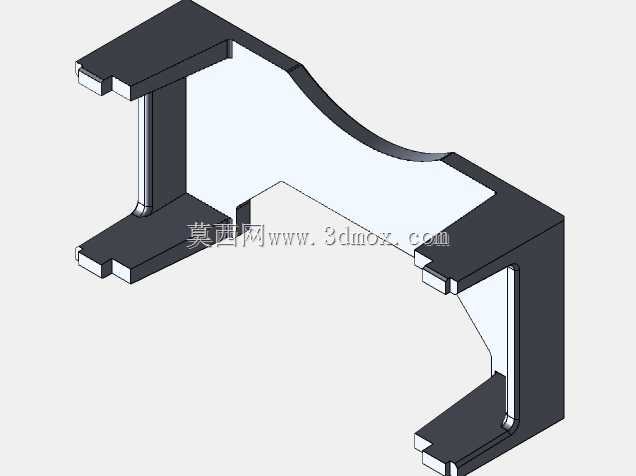

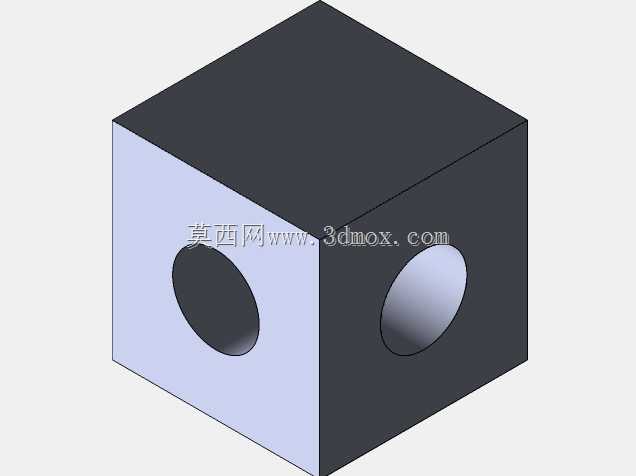

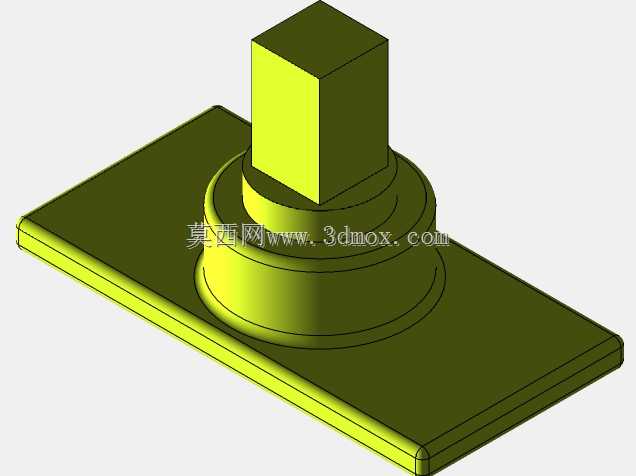

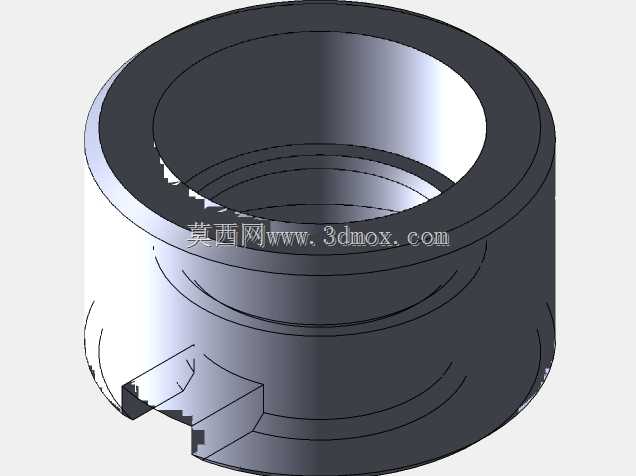

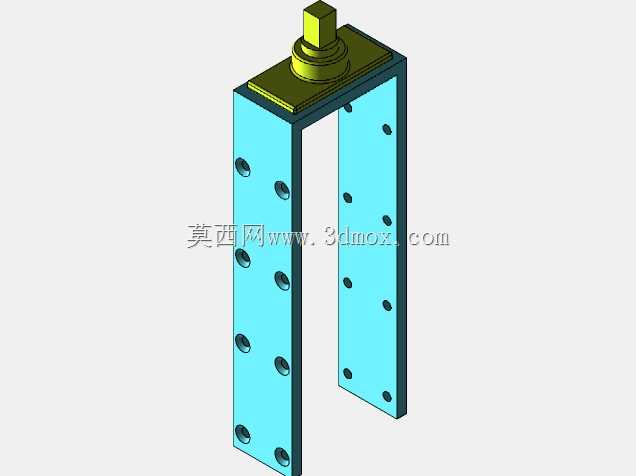

结构设计上采用连杆传动替代传统的直连舵机输出方案,将驱动单元布置在臂段下部腔体,通过两组平行连杆分别传递两个自由度的动力,既可以降低腕部末端的整体重量,减少运动过程中的惯量,也能避免舵机直接外露在关节位置,提升结构的防护性与紧凑度。驱动端适配Dynamixel XM430-350型号舵机,安装位预留了标准的舵机法兰孔位,舵机输出轴通过联轴器与主动连杆连接,从动端通过关节轴承与手掌基座相连,传动链路中所有铰接位置都设计了衬套安装槽,可镶嵌铜质或POM材质自润滑衬套,减少长期往复运动带来的磨损,降低关节间隙对末端定位精度的影响。

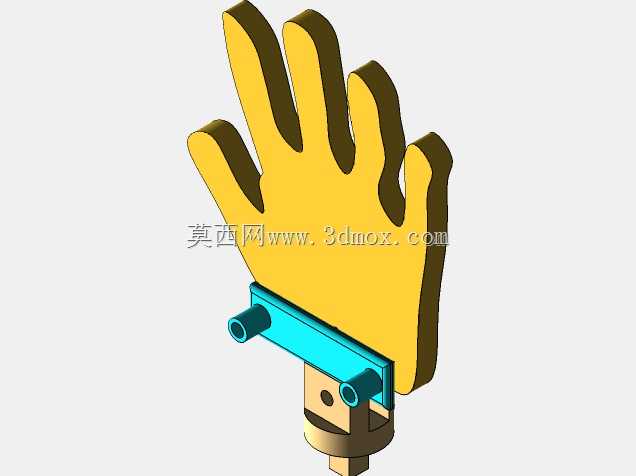

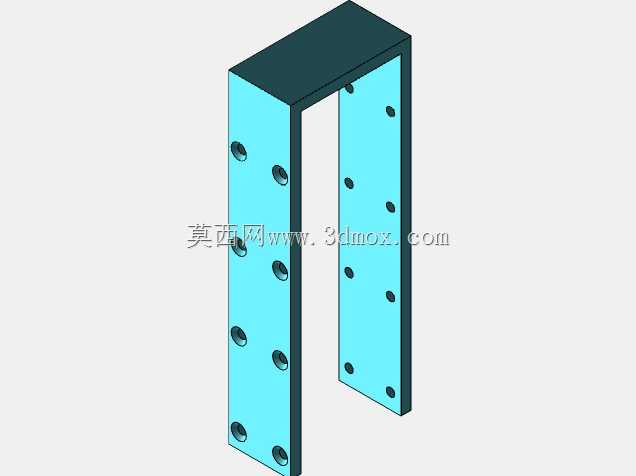

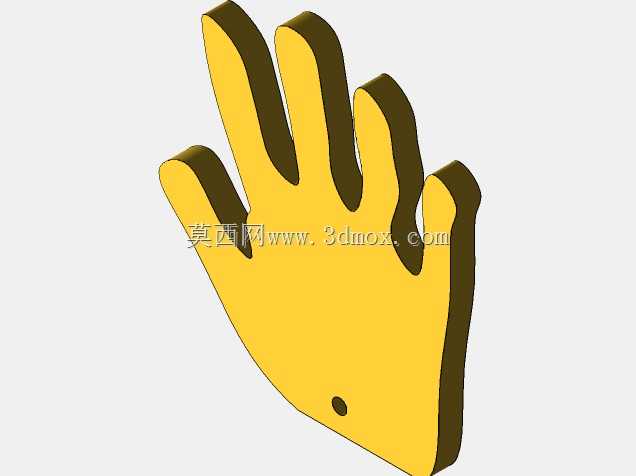

从功能特性来看,两个旋转自由度分别对应腕部的俯仰与侧摆动作,俯仰方向的活动范围可覆盖-70°到+90°,侧摆方向可实现±45°的角度调整,完全覆盖人手腕部的常规活动区间,能满足绝大多数需要调整末端执行器姿态的作业需求。手掌部分采用仿生指根布局,预留了标准的手指安装接口,可根据实际需求加装两指、三指或仿人五指夹爪,不需要额外改动腕部主体结构,拓展性较强。臂段外壳采用分块式设计,主体支撑结构使用6061铝合金加工成型,外部护板采用轻质工程塑料3D打印或注塑成型,在保证结构刚性的前提下尽可能控制整体重量,降低对大臂负载能力的要求。

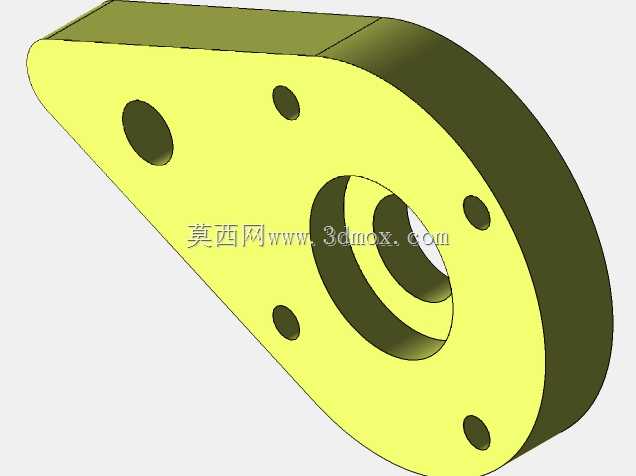

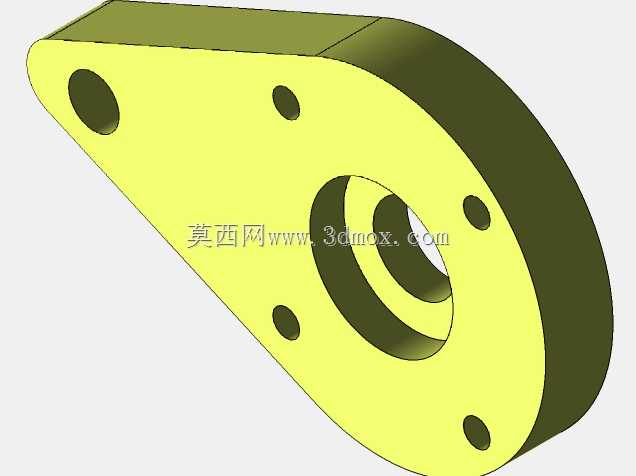

安装边界方面,整套腕部结构的下部连接法兰设计了标准的圆周均布安装孔,可直接适配直径30mm到40mm的标准机械臂臂管,安装时不需要额外制作转接板,法兰定位止口的公差控制在H7级别,能保证与臂段的同轴度,减少运动过程中的偏心震动。整体结构的径向最大尺寸不超过80mm,从下部安装法兰到手掌安装面的总长度控制在180mm以内,不会占用过多的安装空间,适合在紧凑的作业工位内部署。布线通道设计在臂段的中心空腔内,所有舵机的信号线与电源线都可从内部穿过,避免线缆外露在运动部件外侧,防止运动过程中出现线缆缠绕、剐蹭的问题,提升长期运行的可靠性。

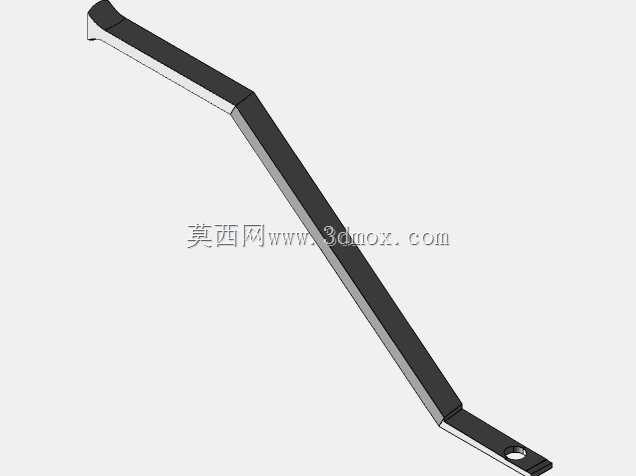

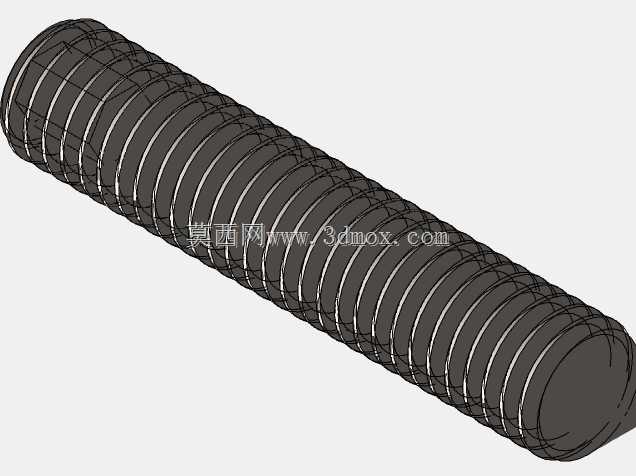

设计过程中优先考虑了传动链路的刚性,所有连杆的截面都采用了加强筋结构,在壁厚2mm的情况下即可承受5N以内的末端负载,不会出现明显的结构形变,保证末端姿态控制的精度。关节位置的限位结构集成在连杆与基座的接触面上,不需要额外加装外置限位开关,通过机械硬限位即可限制关节的最大活动角度,防止舵机过转损坏结构件,同时也能简化电气控制的限位逻辑,降低控制系统的开发难度。铰接点的销轴采用不锈钢材质,与衬套配合的间隙控制在0.02mm以内,既保证转动的顺畅度,也能将关节回程间隙控制在0.1°以内,满足高精度姿态调整的需求。
在实际应用中,这套结构可直接作为轻量型协作机器人的末端腕部组件,搭配不同的夹爪完成不同类型的作业,比如搭配柔性夹爪可完成易碎物品的转运,搭配吸盘可完成平面物料的拾取,也可单独作为教学实验装置,用于讲解连杆传动原理、多自由度关节控制等相关机械知识,帮助学习者理解空间连杆机构的运动特性与舵机控制的基本逻辑。结构的所有零部件都设计了合理的拔模斜度与加工工艺基准,无论是采用机加工还是3D打印方式制作,都能快速完成零部件的加工与装配,不需要特殊的定制工装,后期维护时也可快速拆解更换磨损的衬套与销轴,降低全生命周期的使用成本。
