直流电源设备钣金防护外罩结构设计

　　这款钣金结构件是直流电源单元的配套防护外罩，在通讯基站配套供电模块、小型工业直流供电工位、桌面式实验电源设备中都有对应的适配场景，主要作用是包覆电源内部的整流模块、滤波电容、接线端子等带电部件，避免人员误触引发安全隐患，同时隔绝外界粉尘、金属碎屑落入电源内部造成电路短路，也能对内部元器件起到一定的电磁屏蔽作用，减少电源工作时的电磁辐射对外界敏感通讯设备的干扰。

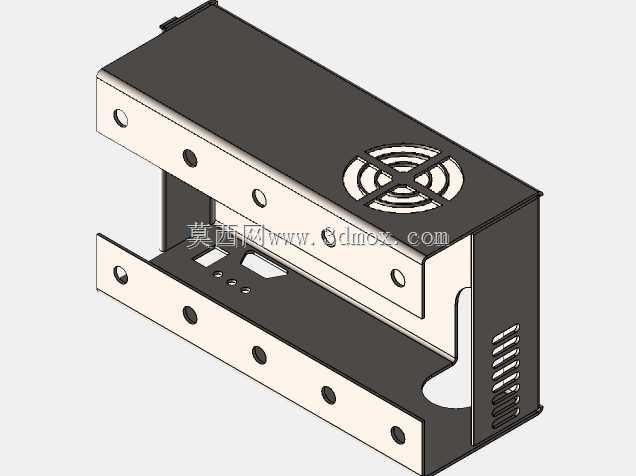

　　从结构设计来看，整体采用折弯成型的钣金工艺加工，主体为U型开放式卡槽结构，两侧的折边预留了规则排布的圆形安装孔位，安装时可以通过螺丝直接与电源主体的机架锁紧固定，孔位间距按照标准电源模组的安装边界做了匹配，不需要额外做打孔调整就能直接适配对应尺寸的直流电源单元，折边的翻边高度经过测算，刚好能卡在电源主体的定位凸台上，装配时不需要额外做对位调整，能有效提升产线装配的效率。外罩顶面预留了轴流风扇的安装位，采用同心圆格栅式的通风开口，格栅的筋条宽度和开孔间隙做了平衡设计，既保证足够的通风量满足电源满载工作时的散热需求，又能防止较大尺寸的异物从风扇位掉入电源内部，侧面还开了多组平行的条形通风槽，和顶部的风扇位形成上下贯通的散热风道，空气从侧面进风经过电源内部发热元件后从顶部风扇位排出，能有效带走整流模块、功率管工作时产生的热量，避免电源内部积热导致元器件寿命缩短。

　　外罩的内侧折弯处做了小圆角过渡处理，避免钣金锐边在装配时划伤操作人员的手部，也防止刮破内部连接线的绝缘层造成短路风险。前端的开口位置做了内收的避让缺口，刚好对应电源面板上的开关、接线端子、调节旋钮的安装位置，装配后外罩不会和面板上的操作部件产生干涉，同时外罩的边缘和面板平面保持齐平，整体外观整洁没有突出的棱角。钣金件的板材厚度选用常规的冷轧钢板厚度，兼顾结构强度和整体重量，不会因为板材过薄导致装配后出现形变晃动，也不会因为板材过厚增加不必要的材料成本和整体重量。

　　在实际应用场景中，这类外罩不仅承担物理防护的作用，表面经过喷塑处理后具备基础的防锈耐刮能力，适合在车间、机房等多粉尘的环境下长期使用，安装孔位的排布兼容同功率段多款标准尺寸的直流电源模组，不需要重新开模就能适配多款相近规格的产品，能有效降低配套钣金件的开模成本。结构设计时充分考虑了钣金加工的工艺性，所有折弯角度均为标准90度，没有复杂的异形折弯结构，普通的数控折弯设备就能完成加工，通风孔和安装孔都可以通过数控冲压一次成型，不需要后续的二次机加工，能有效缩短加工周期，适合批量生产加工。外罩的装配不需要复杂的专用工具，普通的十字螺丝刀就能完成全部的安装和拆卸操作，后期电源内部维护时，只需要拧下固定螺丝就能取下外罩，不需要拆解其他关联部件，维护操作十分便捷。
