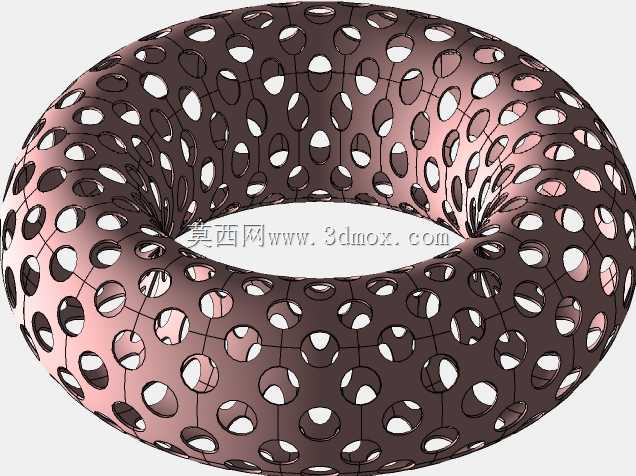

带孔镂空圆环环形结构设计

　　这类带孔镂空环形结构，在流体整流、声学降噪、轻量化支撑场景中有着非常广泛的适配空间，很多工程场景里需要环形构件同时满足通透率、结构刚度、减重三重需求，常规实心圆环重量大、流体通过阻力高，完全无法适配这类工况，而均匀布孔的镂空设计刚好能平衡这几个核心指标。从结构设计逻辑来看，整个构件以标准圆环回转体为基础基体，首先确定环体的中心回转半径与环管自身截面直径的比例，这个比例直接决定了构件的整体安装边界，设计时需要先匹配安装位的环形空间尺寸，确保环体外径不超出安装腔体的最大容纳尺寸，内径不干涉中心穿过的管线、轴类部件的运动范围。布孔阶段需要兼顾孔位的排布均匀性，沿着环管的周向与回转方向做等距阵列，每个孔的开孔直径、孔边倒角都需要做统一规范，

　　避免出现应力集中的尖角——如果是用于流体整流场景，孔边的倒圆角处理能大幅降低流体通过时的紊流噪音，减少局部阻力损失；如果是用于轻量化支撑场景，孔位的排布需要避开主要受力路径，保证环体在承受径向载荷、周向扭矩时，剩余的实体结构有足够的截面模量抵抗变形。很多人做这类环形镂空结构时容易忽略孔位的相交问题，因为环体是曲面回转结构，不同方向阵列的孔在曲面深处容易出现不规则的相贯线，如果建模时没有处理好相贯位置的圆角过渡，后续不管是3D打印还是机加工都会出现毛刺、应力集中点，实际使用中很容易在交变载荷下从相贯位置开裂。从安装适配的角度来说，这类环形构件不需要额外设计复杂的安装接口，依靠自身的环形定位面就能卡入对应的安装槽位，

　　镂空的孔位还可以作为辅助定位的卡口，配合卡销就能完成周向固定，不需要额外打安装孔破坏环体的整体结构。在声学降噪场景中，这类多孔环形结构可以套在管道出口位置，多孔结构能打散出口处的大尺度涡流，降低气流喷射的噪音，同时环体自身的镂空结构不会造成过大的压损，比实心的节流降噪结构压损降低四成以上；在轻量化设备的支撑结构场景中，比如小型无人机的机架环形护圈、桌面设备的环形减震支架，这类镂空结构在保证环体抗挤压、抗冲击能力的前提下，重量比实心环降低六成左右，而且均匀分布的孔位还可以作为走线孔、散热通风孔使用，不需要额外在环体上开孔走管线。设计时还要考虑加工工艺的适配性，如果采用增材制造工艺，孔位的倾斜角度需要满足无支撑打印的要求，

　　避免孔内部残留支撑难以清理；如果采用机加工方式，孔的深度与直径比不能超过刀具的加工极限，防止加工时出现断刀、孔位偏斜的问题。整个环体的曲面连续性需要做严格校验，所有开孔后的剩余实体表面要保持G1连续，避免出现曲面折痕，不管是后续做表面阳极氧化、喷涂处理，还是做流体仿真分析，连续的曲面都能保证仿真结果的准确性和表面处理的均匀性。另外这类结构的开孔率可以根据实际工况调整，需要更高通透率就加大孔径、缩小孔间距，需要更高结构强度就减小孔径、加大孔间的实体壁厚，调整过程中要始终保证环体各个截面的剩余截面积偏差不超过5%，避免出现局部强度薄弱的位置。在物料筛分的配套场景中，这类环形镂空结构还可以作为筛分滚筒的支撑筋，均匀的孔位可以卡入筛网的固定卡扣，环形的自身结构刚好贴合滚筒的回转轮廓，比直条状的支撑筋贴合度更好，能减少筛网安装后的褶皱问题。
