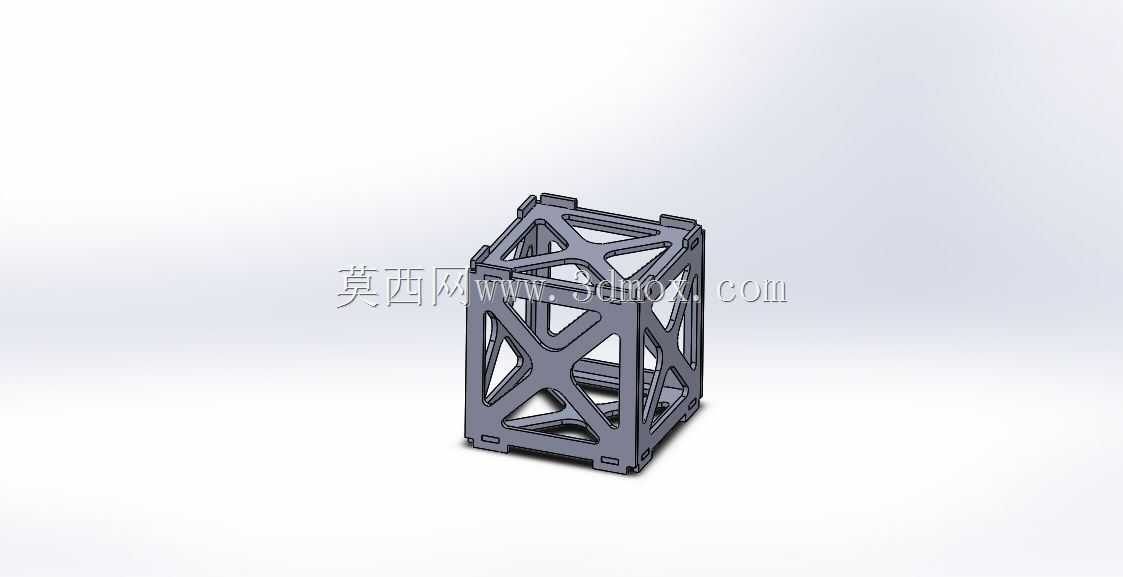

1U轻量化桁架式立方体卫星主体框架

　　立方星作为当前微小卫星领域应用占比最高的构型，其主体框架的设计直接决定整星的结构刚度、载荷安装空间与发射适配性，本次呈现的1U规格立方星框架，采用对称式桁架镂空构型，完全匹配当前通用1U立方星的安装边界要求。从实际航天应用场景来看，这类框架主要适配低轨通信、遥感试验、技术验证类微小卫星任务，既可以作为独立单星执行在轨任务，也可以通过标准化连接接口组成多星组网的星座系统，适配当前主流的立方星部署器释放要求，无需额外定制转接结构即可完成星箭对接。

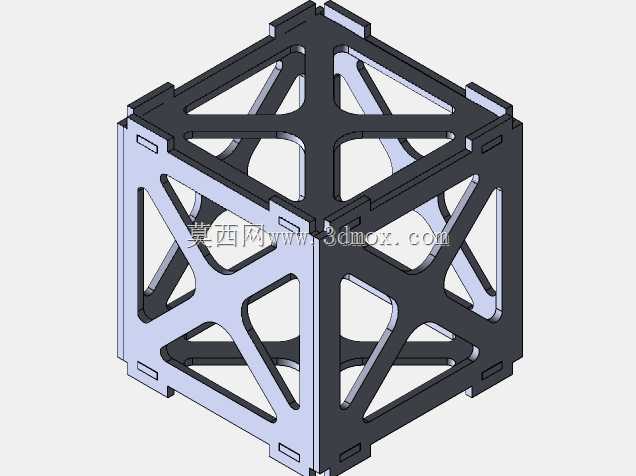

　　在结构功能设计上，该框架摒弃了传统实心壁板的构型思路，六个安装面均采用X型交叉桁架加边框的结构形式，在保证整体结构强度的前提下最大化去除非承载区域的材料，有效降低整星结构自重占比，为星载载荷、电源系统、通信模块预留更多的质量配额。框架的每一条棱边都做了等强度过渡处理，避免应力集中在发射阶段的振动、冲击载荷下出现结构失效，各面的桁架交叉节点位置做了局部加厚设计，既可以作为整星的承力点，也预留了标准化的螺纹安装孔位，方便太阳能电池板、星载传感器、姿控组件的直接固定，无需额外设计转接支架。

　　从安装边界来看，该框架严格遵循1U立方星的通用尺寸规范，整体为正立方体构型，外轮廓尺寸完全适配标准PPOD部署器的内部容腔，框架上下端面设置有定位凸台与锁紧槽，在部署器内可以实现可靠的轴向与周向定位，发射阶段不会出现窜动磕碰。框架相邻面的连接采用一体化铣削成型的加工思路，减少了分体式装配带来的连接间隙与刚度损失，整体结构的固有频率可以避开运载火箭的主动段振动频率区间，降低发射阶段的共振风险。

　　在细节设计层面，框架各面的镂空区域除了减重作用外，还兼顾了星载设备的散热需求，在轨运行阶段星内电子设备产生的热量可以通过镂空区域直接向冷空间辐射，减少整星热控系统的设计压力；同时镂空构型也为星间线缆的布设预留了充足的穿线空间，不同面安装的设备之间的连接线可以通过桁架间隙完成走线，无需在框架上额外开设穿线孔，进一步减少对结构强度的削弱。框架的所有外露棱边都做了倒角处理，避免装配过程中划伤操作人员或者损坏星载线缆、器件表面的防护层，各安装面的平面度公差控制在航天结构常用的精度范围内，保证太阳能电池板、敏感器等对安装平面度有要求的设备安装后不会出现附加应力。

　　从结构受力路径来看，发射阶段的轴向过载会通过框架的四条主棱边均匀传递到上下端面的锁紧位置，横向振动载荷则由各面的交叉桁架承担，X型的桁架构型可以将横向载荷分解为沿桁架杆件的拉压力，充分利用结构材料的力学性能，相比直梁式镂空结构拥有更高的刚度重量比。在进行三维建模过程中，这类框架需要重点关注各安装孔位的位置度公差，保证不同模块安装时的互换性，同时要对桁架杆件的壁厚做等强度优化，在满足刚度、强度要求的前提下尽可能减小壁厚，进一步降低结构自重。对于从事微小卫星结构设计的工程师而言，这类标准化的桁架式框架构型可以作为基础设计模板，根据不同任务的载荷安装需求，对局部的桁架走向、安装孔位做适应性调整，即可快速衍生出适配不同任务场景的立方星主体结构，大幅缩短结构设计周期，减少重复建模的工作量。
