办公文教用按压式彩色图钉结构设计

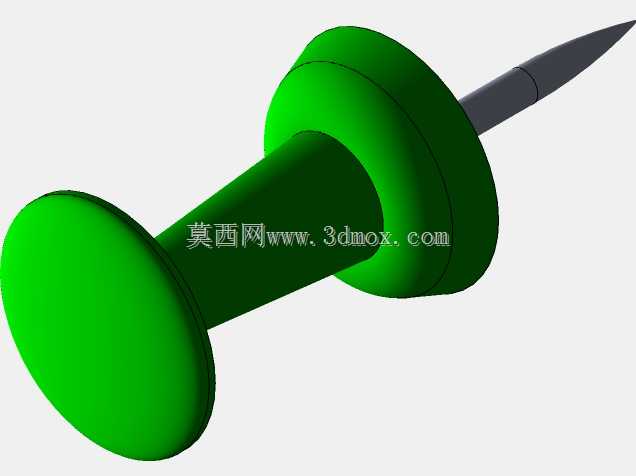

　　日常办公场景中，这类按压式图钉是桌面公告栏、软木板、绘图板上最常用的小型固定耗材，区别于传统带帽工字钉的结构，这款图钉采用大直径圆饼状按压头设计，实际使用时手指接触面积更大，按压施力时单位面积压强更小，长时间批量固定图纸时不会出现指尖压痛的问题，适配文教场景下学生作业张贴、设计院图纸临时固定、办公区通知栏物料固定等多类使用需求。从结构设计逻辑来看，这款图钉分为两个核心功能段，握持按压段采用亮面绿色工程塑料注塑成型，内部做了等壁厚的空腔过渡结构，既可以保证塑料件注塑冷却时不会出现缩痕缺陷，也能降低整体耗材重量，单枚重量控制在1.2g左右，整盒100枚装载时总重量不会超过130g，方便日常收纳携带。金属针段采用高碳钢冲压磨削成型，

　　针尖做了15度锥角磨尖处理，穿刺纸张、软木、EVA泡棉等材质时阻力更小，常规80gA4纸叠放20张的厚度下，单次垂直按压即可完全穿透，不需要额外借助工具施力；针身与塑料头的连接段做了滚花防滑结构，注塑时塑料熔体包裹住滚花段，冷却后可以形成足够的拉脱力，日常拔取时不会出现针头与塑料头分离的失效问题。外形尺寸方面，这款图钉的按压头总直径为18mm，塑料握持柱直径为8mm，总长度（含针头）为28mm，其中金属针外露长度为12mm，安装边界需要注意，固定基材的厚度不能超过10mm，否则针头无法完全穿透基材形成有效固定，若用于厚度超过10mm的硬质纤维板，需要预先打1mm直径的导向孔再按压，避免针头弯折。实际使用场景中，

　　这类图钉除了常规办公文教用途，也可用于车间生产现场的看板管理，固定生产作业指导书、质量巡检记录等纸质文件，塑料头的醒目颜色也可以做分类标识，比如绿色图钉标记已完成的生产工单，其他颜色标记待处理、异常待整改的工单，相比磁吸固定件，图钉不需要依赖金属看板基材，在木质、PVC、软质发泡板等各类非金属看板上都可以使用，适配性更强。建模过程中需要重点关注两个配合面的公差设计，金属针与塑料头的安装孔位采用过盈配合，过盈量控制在0.15-0.2mm之间，既可以保证装配后连接牢固，也不会因为过盈量过大导致塑料头装配时出现撑裂问题；塑料头的边缘做了R1.5的圆角过渡，没有尖锐棱角，日常拿取时不会划伤手部，符合文教用品的安全设计要求。

　　针头的锥面磨削段需要保证同轴度，同轴度公差控制在0.1mm以内，避免按压时针头歪斜导致穿刺阻力变大、固定后图钉倾斜的问题；塑料按压头的端面做了微弧面设计，表面粗糙度达到Ra0.8，手指按压时触感顺滑，不会出现毛边刮手的问题。从批量生产的角度来看，塑料头采用一模多腔的注塑模具生产，进胶点设置在握持柱的侧面，成型后进胶点残留的凸起高度控制在0.05mm以内，不会影响握持手感；金属针采用连续冲压+自动磨削的工艺生产，装配环节采用自动化压装设备，将金属针压入塑料头的预制孔内，压装力控制在80-100N之间，压装后逐件做拉脱力检测，拉脱力不小于50N才可以流入下一道包装工序，避免使用过程中针头脱落造成安全隐患。实际选型使用时，若用于固定重量较大的KT板、泡沫展板，需要适当加密图钉的布置间距，常规A0尺寸的展板四个角各布置1枚，长边每间隔30cm补充1枚，即可保证展板固定平整，不会出现边角翘曲脱落的问题；若用于室内墙面的乳胶漆墙面固定轻质物料，不建议使用这类图钉，会破坏墙面涂层，优先选用无痕胶贴类固定件，图钉更适配软质可穿刺的基材场景。
