CubeSat磁力矩器自动绕线设备结构

　　这套自动绕线设备面向微小卫星CubeSat磁力矩器线圈的小批量精密绕制场景，核心任务是在细长磁芯或骨架上完成漆包线的稳定排布、张力控制和层间叠绕。磁力矩器属于卫星姿态控制中的电磁执行部件，线圈匝数、排线整齐度和张力一致性会直接影响电阻、磁矩输出和装配可靠性，因此设备结构不能按普通台式绕线机的思路简单搭建，而要兼顾窄小工件夹持、低张力走线、多轴同步和防护观察。

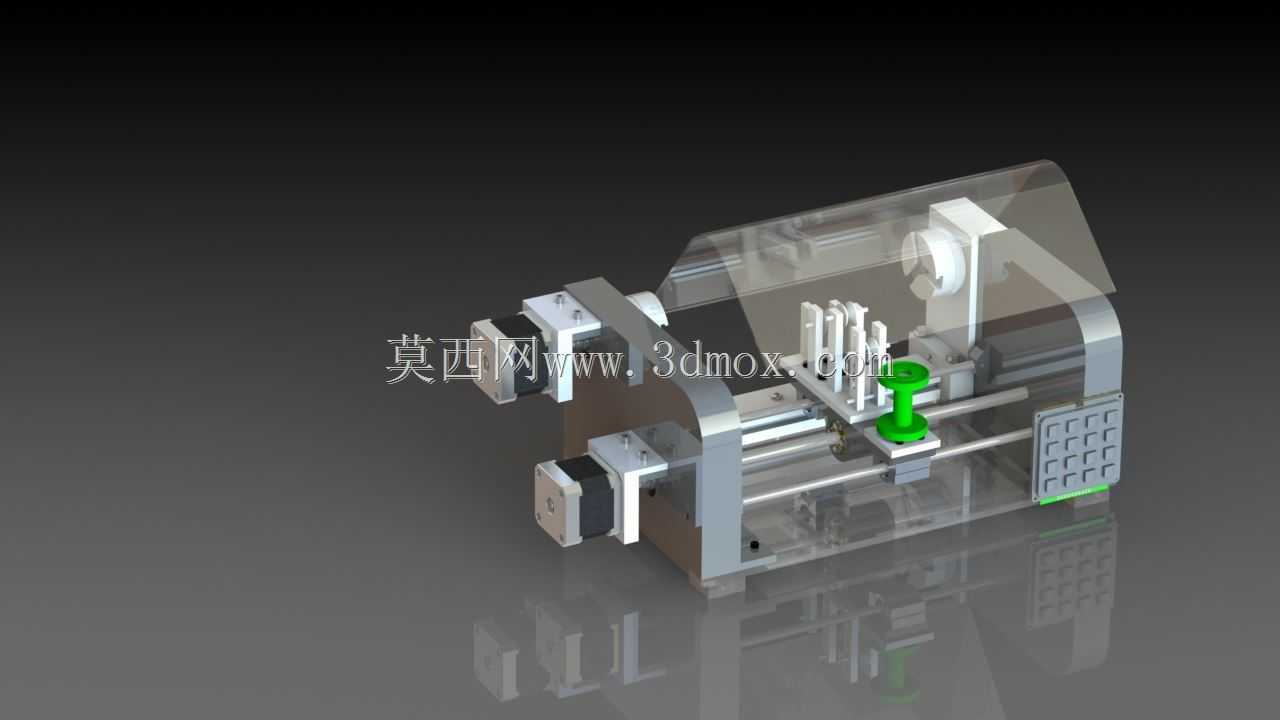

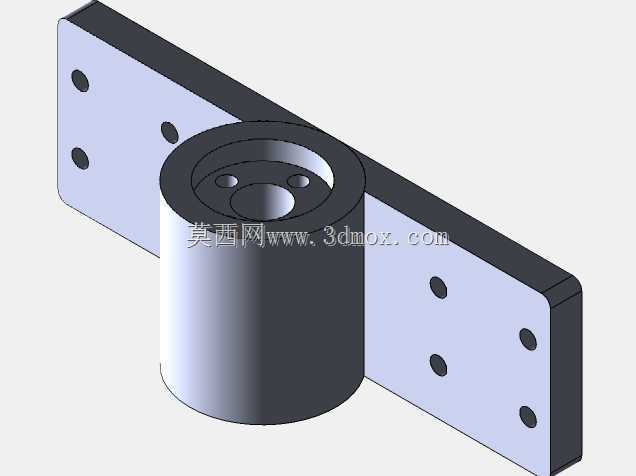

　　从整机布局看，设备采用横向主轴与直线排线轴协同的方案。左侧主轴单元承担工件装夹和旋转输出，端部设置可调夹持结构，用于固定磁力矩器骨架，并通过步进或伺服驱动实现定匝、定角度回转。主轴附近保留尾顶或支撑位，以便在细长骨架受绕线拉力时减小挠曲。绕制过程中，骨架不能出现明显径向跳动，否则同一层线圈会产生松紧差异，严重时还会造成漆包线滑移、叠线或跨层。

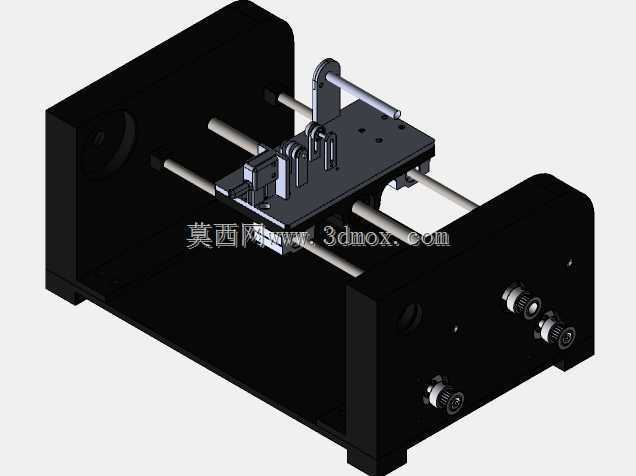

　　中部沿床身布置光轴和丝杠组成的直线进给机构，排线滑座沿工件轴线方向往复移动。滑座上安装导线柱、过线轮和张力传递件，漆包线从供线位置进入导向组件后，以受控角度落到骨架表面。排线导程需要与线径、骨架外径和线圈宽度匹配，主轴每旋转一周，排线轴按一个线径量级的距离推进；在折返区域则要控制加减速，避免端部堆线。模型中绿色高亮的导嘴部位正是线材落点控制区域，其位置高度、出线角度和与骨架的间隙都会影响排线质量。

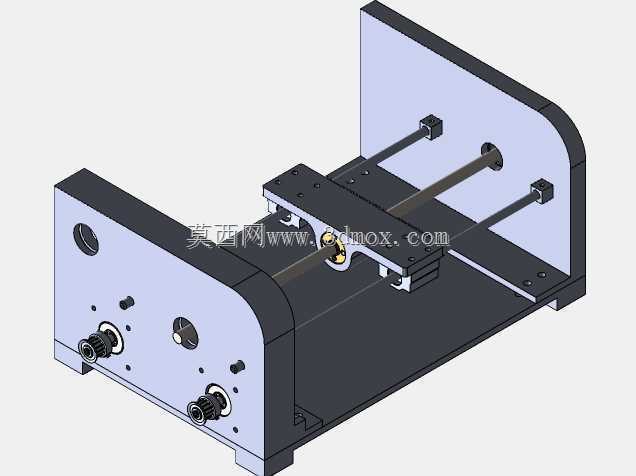

　　设备右侧设置控制与安装面板，面板上的格栅区域可用于布置驱动、接线或散热元件。床身底部采用平台式承托结构，主轴座、排线导轨和支撑件均安装在同一基准面上，这样有利于保证旋转轴线与排线移动方向的平行度。若两者在水平面或垂直面内存在夹角，线圈会出现一端紧、一端松，宽幅绕制时误差更加明显。实际设计中，导轨安装面、主轴中心高和导嘴轨迹需要统一校核，装配时还要通过垫片或可调座修正平行度。

　　上部透明护罩是该结构中很有实用价值的部分。绕线设备运行时线材高速摆动，断线或张力异常可能引起线头甩动，护罩可在不遮挡观察的情况下形成安全边界。护罩轮廓避让了主轴夹头、排线滑座和顶部过线结构，既保留工件装卸空间，也减少人员接触运动部件的风险。对于实验型航天部件加工，设备常放置在洁净或半洁净工作区，透明防护还能降低灰尘直接落入线圈的概率。

　　走线路径设计强调低阻力和稳定张力。线材从供线端进入后，经过若干转向点到达导嘴，中间不宜出现急剧弯折或粗糙接触面，否则漆包线漆膜可能受损，张力波动也会增大。过线件应采用光滑陶瓷、金属抛光轮或低摩擦材料，并让线材在每个转向点保持明确包角，防止脱线。张力控制不宜只靠导线孔摩擦实现，较细漆包线在磁力矩器线圈中很常见，过大的拖拽力会拉细线材，过小又会造成线圈松散。

　　在功能扩展上，该结构可在排线滑座附近增加张力摆杆、断线检测传感器或压线机构；主轴端可配置可换夹头，以适应不同长度的CubeSat磁力矩器骨架。若需要实现自动端头固定，还可在夹头附近预留夹线、剪线机构的安装空间。当前模型重点表达了主机架、主轴驱动、直线排线、防护外罩和控制侧箱之间的空间关系，适合作为专用绕线工装细化设计的基础。

　　安装边界方面，设备整体为桌面式紧凑布局，左右方向需要预留主轴驱动和控制箱的维护空间，前后方向应保证护罩开启、工件装卸和供线盘放置。底部平台应放在平整工作台面上，绕制时主轴反复加减速会产生轻微交变载荷，机架不能过于单薄。导轨、丝杠和主轴座的固定螺钉位置应靠近受力路径，减少悬臂结构。排线滑座的行程要覆盖线圈有效宽度，并在两端保留安全余量，避免机械碰撞。

　　从工艺角度看，磁力矩器绕线不同于普通变压器粗线径绕制，它更重视细线、小骨架和高一致性。设备结构需要在旋转精度、排线分辨率、张力稳定性和操作可视性之间取得平衡。该三维方案把驱动、夹持、导向、防护和控制安装集中在一个小型平台内，能够清晰反映专用绕线设备的组成逻辑，也便于后续在工程图阶段补充轴承选型、电机参数、护罩固定方式、线束走向以及可调部位的锁紧结构。
