玻璃制品加工用90度转弯陶瓷件输送线

　　这套输送结构主要面向玻璃制品深加工车间的工序接驳场景，针对玻璃生产线上陶瓷定位工装、小型玻璃胚件的转线输送需求设计，解决直段输送线无法完成直角转向、常规转弯输送易卡料、工件定位偏移的实际生产痛点。在玻璃制品的磨边、退火、质检、包装工序之间，受车间场地布局限制，常需要将工件从一条直输送线转向90度送入下一道工序，常规的滚筒转弯输送无法适配底部带定位凸台的陶瓷工装，容易出现工装卡滞、工件滑落的问题，而这套结构采用平皮带加侧边导向的组合设计，能够稳定承托带陶瓷定位座的玻璃工件，在转向过程中保持工件姿态一致，避免工件偏移导致的后续工序定位误差。

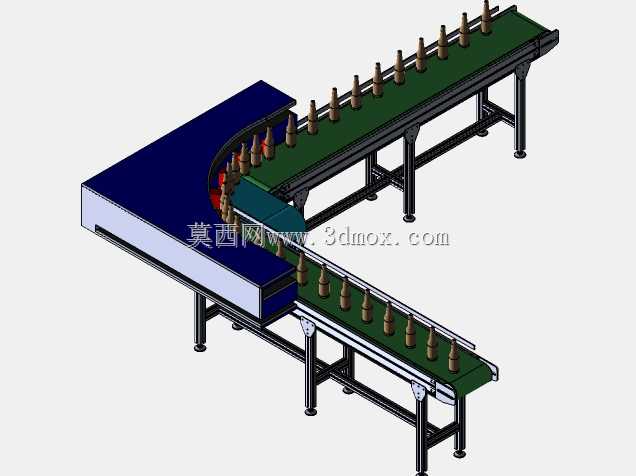

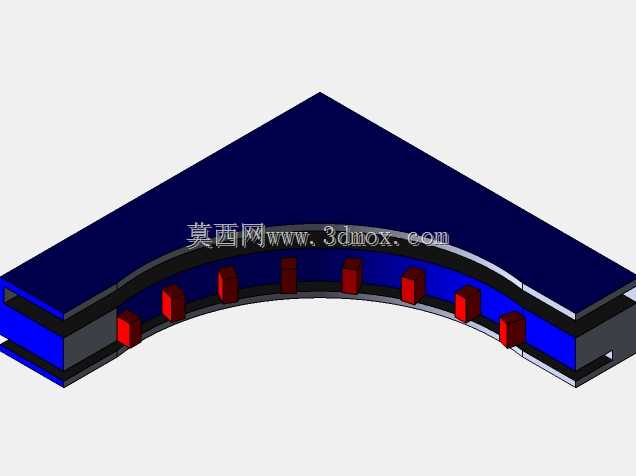

　　从结构设计逻辑来看，整机分为进料直段、转弯导向段、出料直段三个核心部分，进料直段采用标准铝型材机架搭配可调脚杯，可根据前后对接设备的高度差调整输送面高度，调整范围覆盖±30mm，适配多数玻璃加工设备的出料口高度；转弯段采用一体式弧形折弯台面板，台面板表面做耐磨抛光处理，减少皮带运行时的摩擦阻力，台面板内侧设置弧形导向挡边，挡边采用超高分子量聚乙烯材质，摩擦系数低且耐磨，不会刮伤陶瓷工装的侧边，导向挡边的曲率经过反复校核，转弯半径控制在450mm，既保证转向过程平滑无卡滞，又尽可能压缩设备整体占地空间，避免转弯半径过大造成的车间场地浪费；出料直段与进料直段结构保持一致，两端的驱动辊与改向辊采用腰型孔安装结构，可快速调整皮带张紧度，日常维护时无需拆解机架即可完成皮带更换，大幅降低产线停机维护时间。

　　设备的输送面宽度设计为200mm，适配玻璃生产线上常用的直径120mm以内的陶瓷定位工装，相邻工装的摆放间距可根据生产节拍调整，最高输送速度可达0.8m/s，能够匹配多数玻璃深加工产线每分钟60件的生产节拍。机架主体采用4040标准工业铝型材拼接，连接部位采用内置角码固定，整体刚性满足连续24小时运行的强度要求，支撑脚采用带防滑橡胶垫的可调脚杯，可抵消车间地面不平整带来的机架晃动，保证输送过程平稳无抖动。皮带采用绿色PVC防静电材质，表面做哑光防滑处理，既能够提供足够的摩擦力带动陶瓷工装前进，又不会在陶瓷工装底部留下划痕，避免影响后续玻璃工件的定位精度。

　　在安装边界方面，设备整体占地尺寸为长1800mm、宽1200mm，输送面高度默认设置为750mm，可根据现场需求调整至650-850mm区间，安装时仅需要预留前后各100mm的对接空间，侧边预留50mm的维护空间即可，不需要额外开挖地面基础，直接放置在硬化车间地面上调整脚杯水平即可投入使用。转弯段的内侧导向挡边采用快拆式安装结构，通过蝶形螺母固定在台面板上，当需要输送不同尺寸的工件时，可快速更换对应曲率的导向挡边，无需对机架主体做改动，适配多规格产品的柔性生产需求。驱动单元采用减速电机直连驱动辊的设计，电机安装在出料直段的下方，不占用输送线侧边的操作空间，电机转速可通过变频器调整，可根据不同工序的生产节拍灵活调整输送速度，避免出现工件堆积或者工序待料的问题。

　　实际生产应用中，这套输送结构可直接对接玻璃磨边机的出料口与退火炉的进料口，陶瓷工装承载玻璃胚件从磨边机送出后，直接进入输送线进料直段，经过90度转弯后平稳送入退火炉，全程不需要人工转运，既减少了人工搬运过程中玻璃工件的磕碰破损率，又能够实现工序间的连续化生产，相比人工转运的生产模式，单条产线可减少2名转运操作人员，同时降低30%以上的工件磕碰不良率。针对陶瓷工装在输送过程中可能出现的偏移问题，转弯段的出口位置额外设置了一对定位导向条，可将经过转弯的工件重新导正到输送线中心位置，保证进入下一道工序时工件位置一致，不需要额外增加定位机构即可满足后续设备的进料精度要求。
