带挡料定位机构的立式支架皮带输送装置

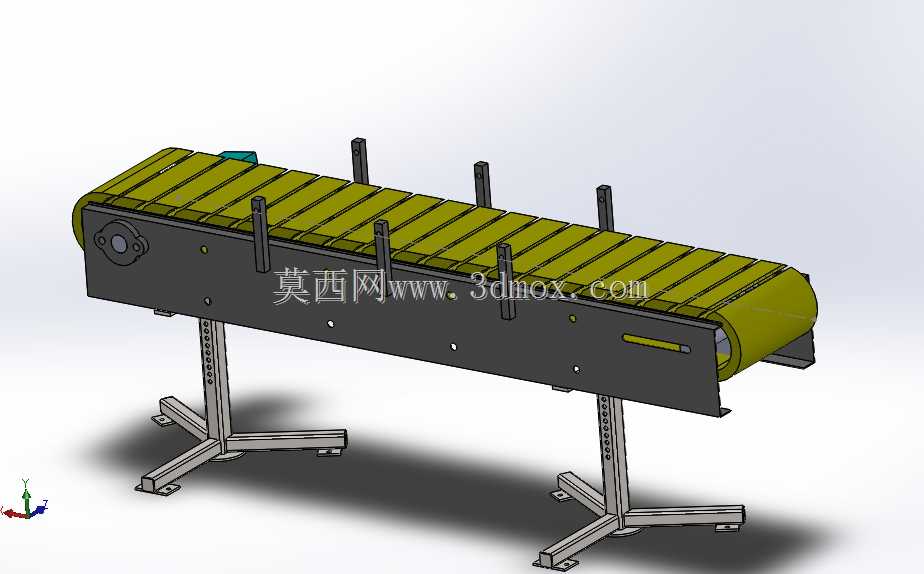

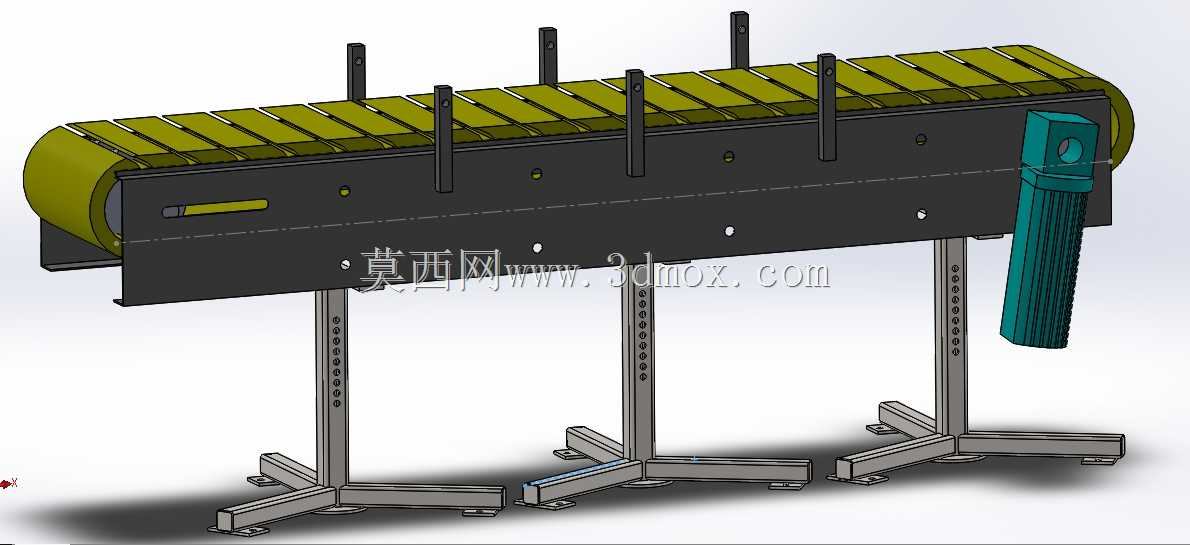

　　这款输送装置的结构设计围绕中小型工件的定点输送需求展开，在3C电子零部件加工、小包装食品分装、小型五金件工序转运场景中适配性较强，可直接对接冲床出料端、装配工位料道、检测设备进料口，完成工件在不同工序间的水平转运，替代人工重复取放料的操作，降低工序间物料转运的人力消耗。从结构布局来看，装置采用双立柱立式支撑结构，两根带方形地脚盘的支撑柱通过螺栓与输送架体连接，地脚盘预留安装孔位，可直接通过膨胀螺栓固定在车间水泥地面或者型材工作台上，安装时需保证两根支撑柱的垂直偏差不超过1mm/m，避免架体倾斜导致皮带跑偏。支撑柱采用可升降调节结构，松开柱体锁紧螺栓即可调整输送架体的整体高度，调节范围覆盖600mm到1000mm的常规工位高度，

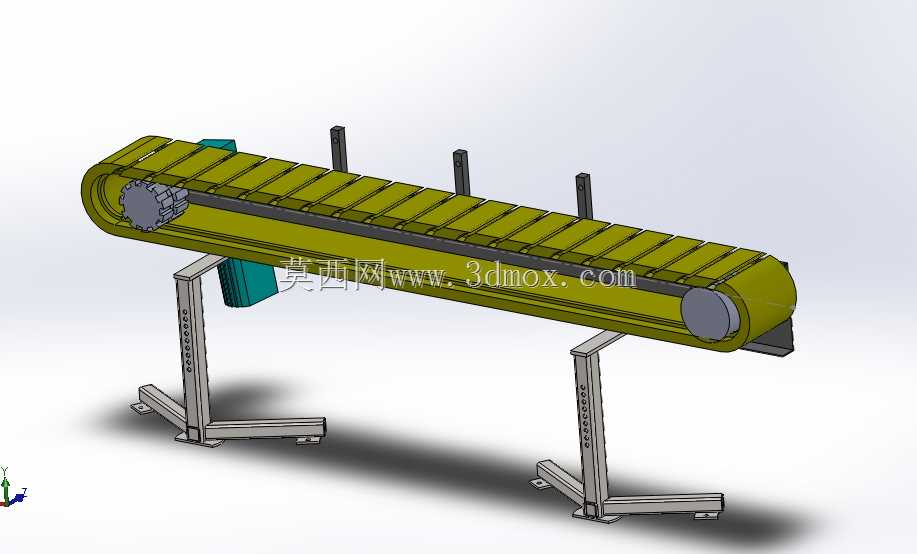

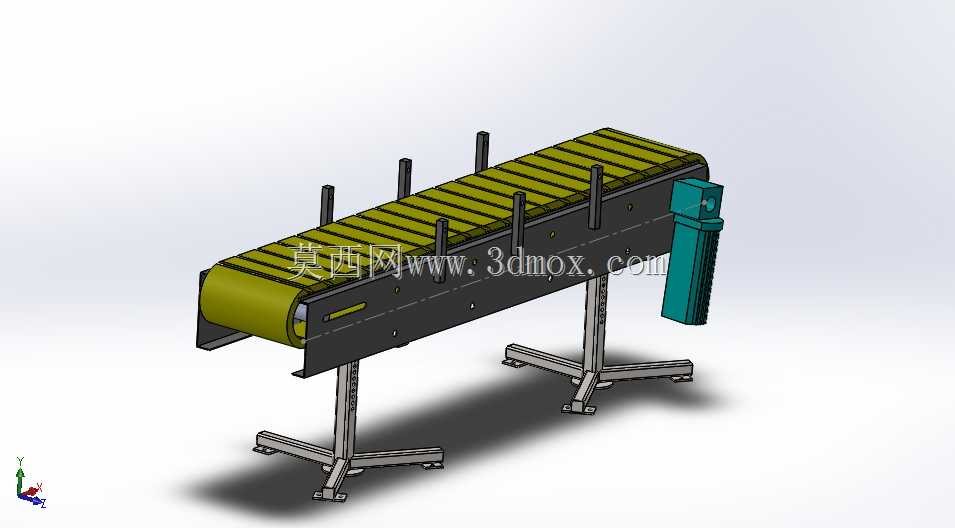

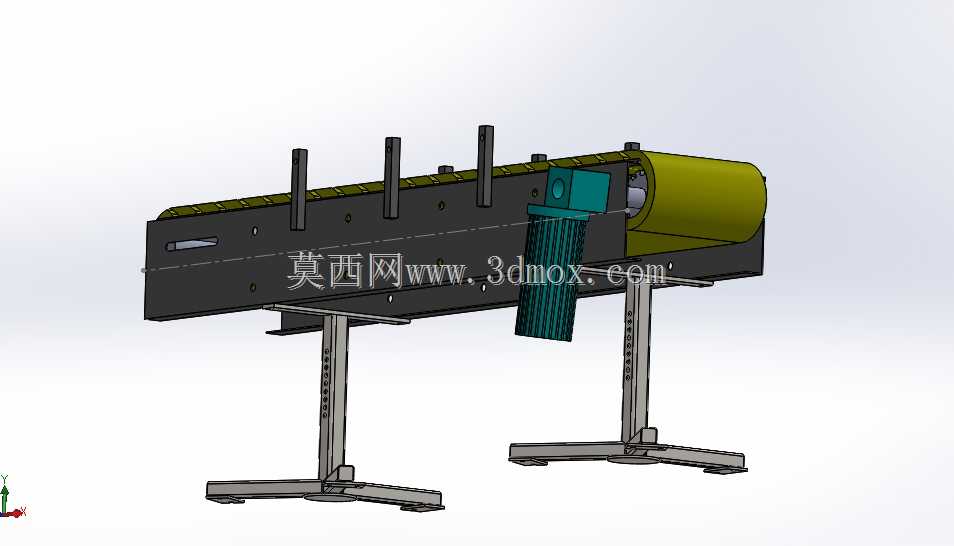

　　适配不同高度的上下游设备对接需求，无需额外制作转接支架。输送段主体采用平皮带作为承载构件，主动滚筒设置在架体出料端，配套的驱动电机通过减速机构与滚筒轴直连，省去了链传动或者带传动的中间传动环节，减少传动间隙带来的输送位置误差，输送速度可通过配套调速器在0.1m/s到0.6m/s区间调整，满足不同节拍的生产线匹配需求。从动端设置张紧调节机构，通过调整从动滚筒的轴向位置实现皮带张紧度调节，张紧调整时需保证两端调节量一致，避免皮带两侧张力不均出现跑偏问题。架体上表面沿输送方向等距设置了四根立式挡料杆，挡料杆通过快拆螺栓固定在架体侧边的安装槽内，可根据输送物料的外形尺寸调整挡料杆的间距与伸出高度，防止输送过程中物料从皮带侧边滑落，

　　针对外形规则的盒类、块状物料，挡料杆还可起到导向定位作用，保证物料以固定姿态进入下游工位。架体中部下方设置的导向限位组件，可对接上游设备的出料口，对落下的物料进行初步定位，避免物料直接砸在皮带上出现偏移或者弹跳，该组件的安装高度可根据物料下落高度调整，保证物料落料点始终处于皮带中心位置。从安装边界来看，装置整体长度约1200mm，输送段宽度约200mm，整机最大宽度（含支撑地脚）约350mm，安装时需在架体两侧预留不小于150mm的操作空间，用于日常皮带清洁、张紧度调整以及挡料杆位置调节，出料端与下游设备对接时需预留20mm到30mm的间隙，避免设备运行振动产生硬接触干涉。设计过程中针对常规小型输送机易出现的皮带跑偏、物料滑落、

　　高度适配性差的问题做了对应结构优化，所有与物料接触的构件均做了倒角处理，避免刮伤工件表面，支撑地脚采用大尺寸方形盘结构，相比普通脚轮或者小圆脚支撑，设备运行时的稳定性更好，即使在输送重量稍大的金属工件时也不会出现架体晃动的问题。日常维护时仅需定期检查皮带磨损情况、驱动电机温升以及各连接螺栓的紧固状态，无需复杂的拆解保养，适合多品种小批量生产车间的柔性输送需求，可根据实际生产场景调整挡料杆布局、输送速度以及架体高度，无需对主体结构做大幅改动即可适配不同的物料输送要求。
