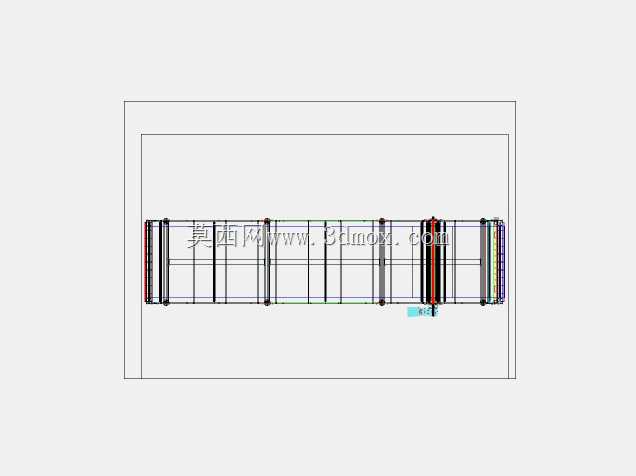

1200mm带宽6000mm长冷却输送设备

　　在食品加工、橡塑成型、热处理后段、电子元器件组装等连续生产场景中，工件从高温工序输出后若直接进入下一工位，极易因余温过高造成材质形变、表面涂层失效、操作人员烫伤等问题，这类工况下就需要匹配适配产线节拍的冷却输送单元，完成物料在转运过程中的自然或辅助降温，衔接前后工序的流转节奏。这款冷却输送设备的有效带宽设定为1200mm，整体输送段长度为6000mm，尺寸设定充分考量了多数中小批量连续产线的工位间距需求，安装时仅需预留设备本体宽度两侧各300mm的维护操作空间，输送段进料端与出料端的高度可根据前后对接设备的出料口高度做±150mm范围内的支脚调节，无需额外定制过渡转接溜槽，就能适配多数现有产线的对接安装需求。从结构设计逻辑来看，

　　设备主体采用分段式模块化框架搭建，两侧主支撑梁选用标准矩形型钢焊接后做表面喷塑处理，既保证长跨度输送段的整体刚性，避免长时间承重运行出现梁体下挠变形，也能减少现场安装时的拼接工作量，各段框架之间通过定位销与螺栓组连接，后期若需延长输送长度或拆分转运，仅需拆解对应连接段即可完成调整，无需整体切割重构。输送面采用镂空式链板结构，相比封闭式皮带输送，镂空间隙可以让物料底部的热量充分散出，避免接触面闷温导致的冷却不均，链板边缘做折边压型处理，运行过程中不会出现剐蹭两侧护板的问题，同时链板下方等距布置托辊组，托辊间距根据输送物料的常规单重设定为200mm，即使承载单块重量达20kg的成型工件，也能保证输送面平整无凹陷，不会出现物料卡滞、滑落的情况。驱动端布置在设备出料侧，采用减速电机直接驱动主动辊的结构，省去了中间链轮链条传动的冗余环节，传动效率更高，后期维护时仅需定期检查主动辊两端轴承的润滑状态即可，输送速度可通过配套的调速器在0.1m/s-0.5m/s范围内无级调节，现场可根据不同物料所需的冷却时长调整运行速度，比如壁厚较厚的橡塑件需要更长冷却时间，就调低运行速度延长物料在输送段的停留时长，薄壁冲压件余温散发快则可适当提高转速匹配产线节拍。设备两侧设置高度可调的挡边护板，护板与输送面之间预留5mm间隙，既可以避免输送过程中物料偏移掉落，也不会因间隙过小摩擦输送面造成运行阻力增大，护板上预留有辅助冷却组件的安装孔位，若现场需要加快冷却效率，

　　可直接在孔位上安装轴流风机或者雾化喷淋头，无需重新在护板上钻孔定位，减少现场改造的工作量。进料端设置有导料溜板，溜板表面做抛光处理，物料从上游设备落下时可顺着溜板平缓过渡到输送面，避免直接跌落砸伤链板表面或者造成物料磕碰损伤，出料端设置有清扫刮板，刮板采用耐磨聚氨酯材质，紧贴链板下表面运行，可将链板缝隙中夹带的碎屑、杂物及时刮落，避免碎屑卷入主动辊造成辊面磨损或者链板跳齿。考虑到现场清洁维护的需求，设备底部支脚采用可调节脚杯结构，地面不平整时可通过旋转脚杯调整整体设备的水平度，避免运行过程中出现整机晃动的问题，同时设备底部预留有150mm的离地间隙，日常清理地面散落的物料碎屑时，清扫工具可直接伸入设备底部操作，无需挪动整机位置。

　　在电气控制部分，设备预留有与上下游设备联动的信号接口，接入产线总控系统后可实现上下游设备的启停联动，上游设备出料时输送设备自动启动运行，上游设备停机后输送设备延时运行一段时间将面上物料全部送出后再自动停机，无需人工单独操作控制，减少生产过程中的人工干预成本。整体结构设计没有冗余的装饰性构件，所有外露部件均采用快拆式连接结构，后期更换易损件时无需动用大型拆卸工具，比如更换磨损的链板时，仅需拆开链板连接销轴即可逐段抽出更换，不用拆解整体框架结构，大幅降低设备全生命周期的维护成本。从实际应用反馈来看，该尺寸规格的冷却输送设备适配性极强，既可以单独作为冷却工位使用，也可以多台拼接组成更长的冷却输送线，满足不同产能规模的生产需求，输送过程运行平稳，噪音控制在75分贝以内，符合车间生产的环境噪音要求，不会对现场操作人员造成额外的噪音干扰。
