经典直板触屏智能手机外观结构三维数模

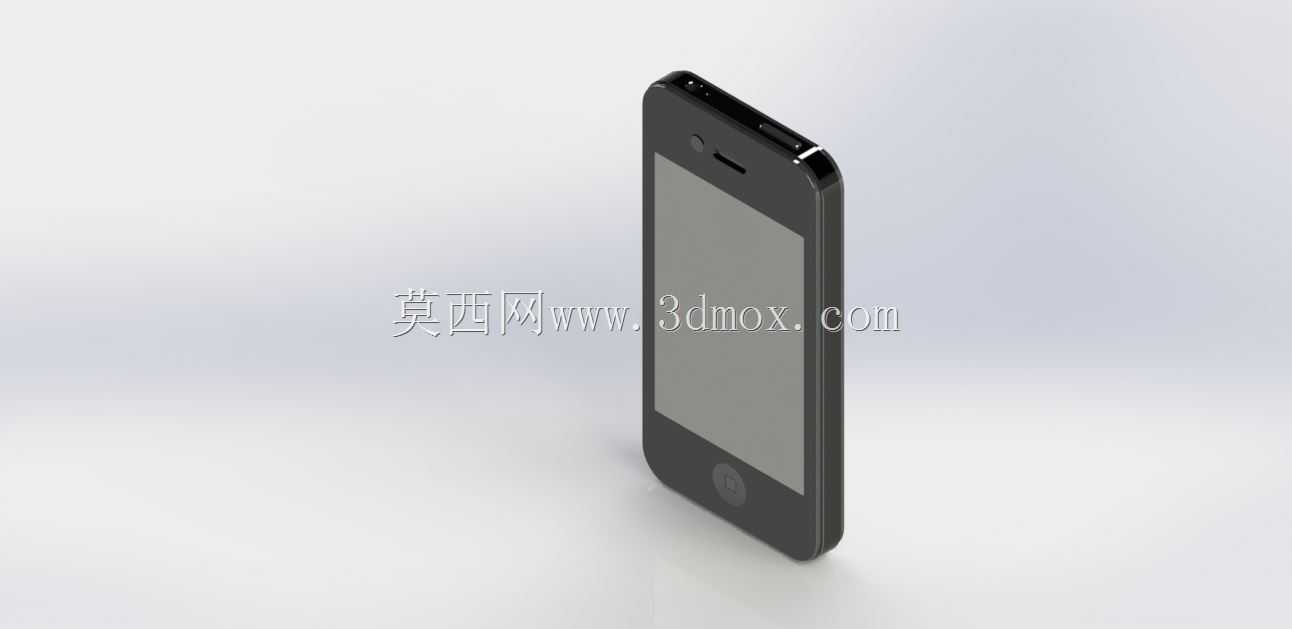

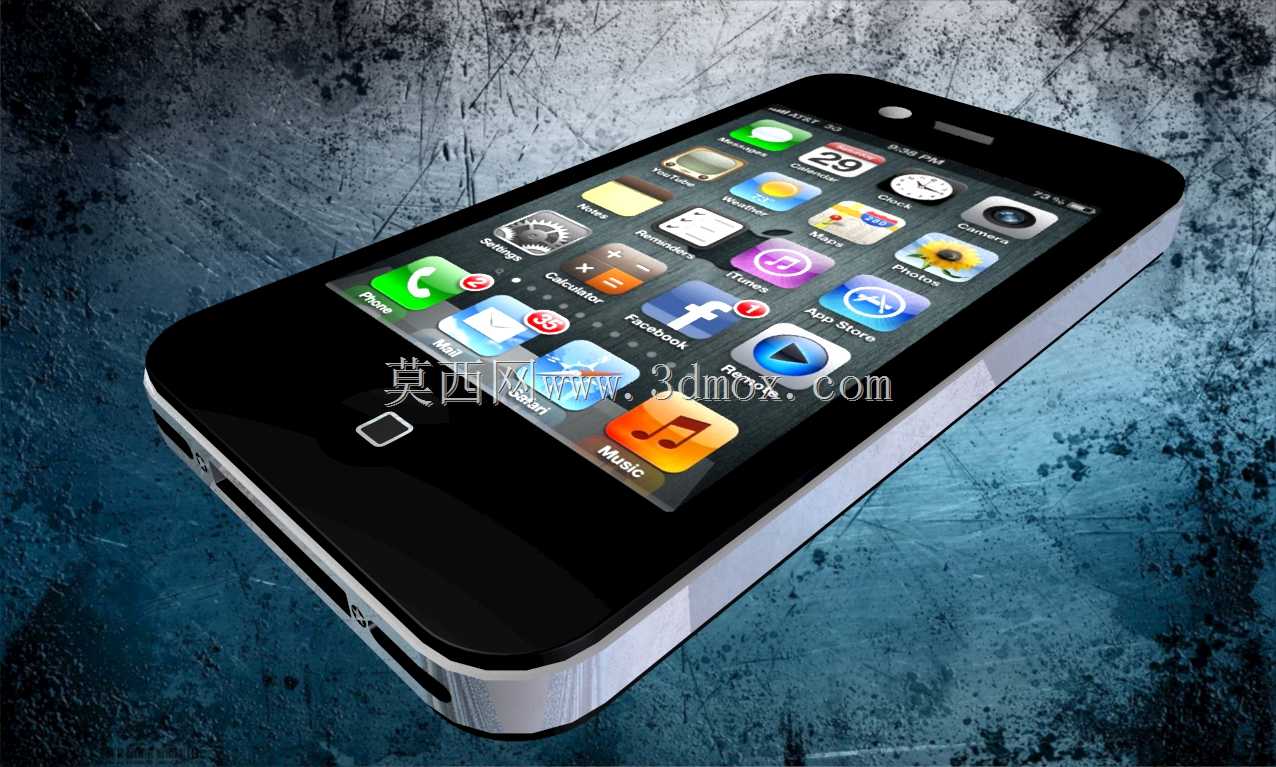

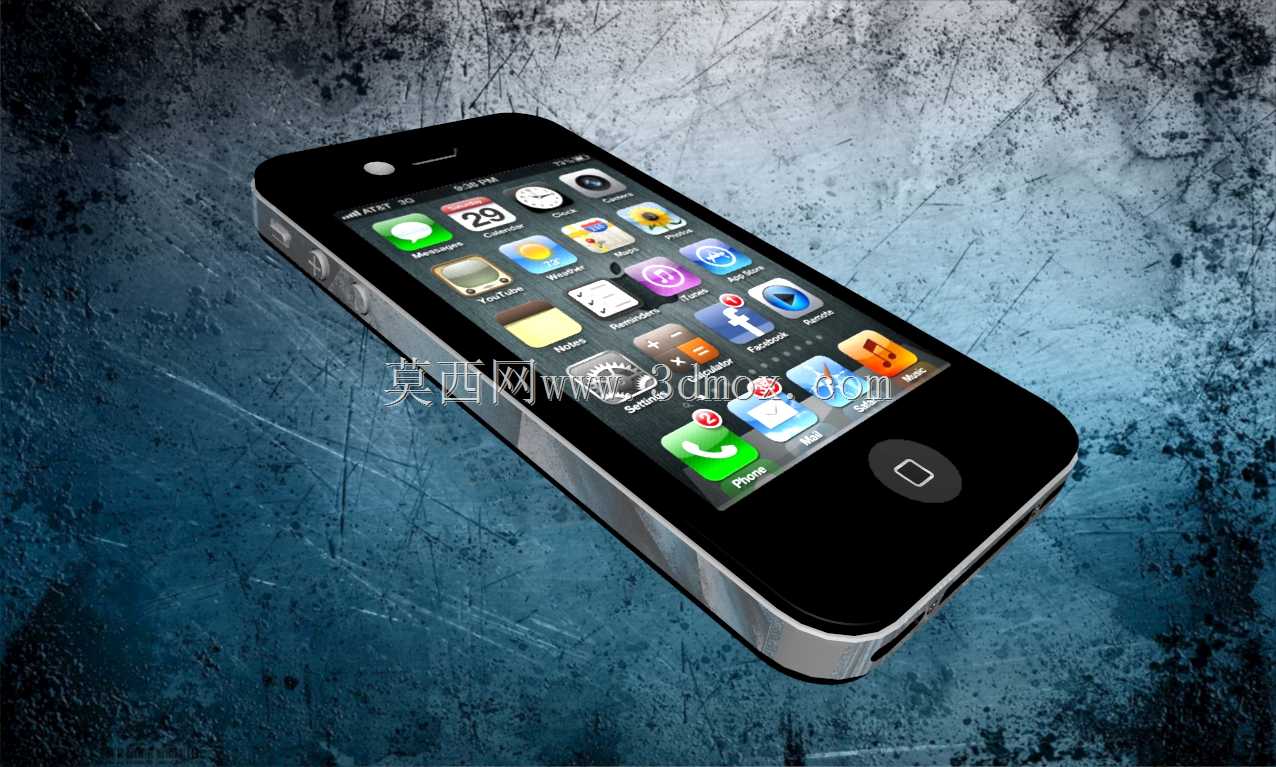

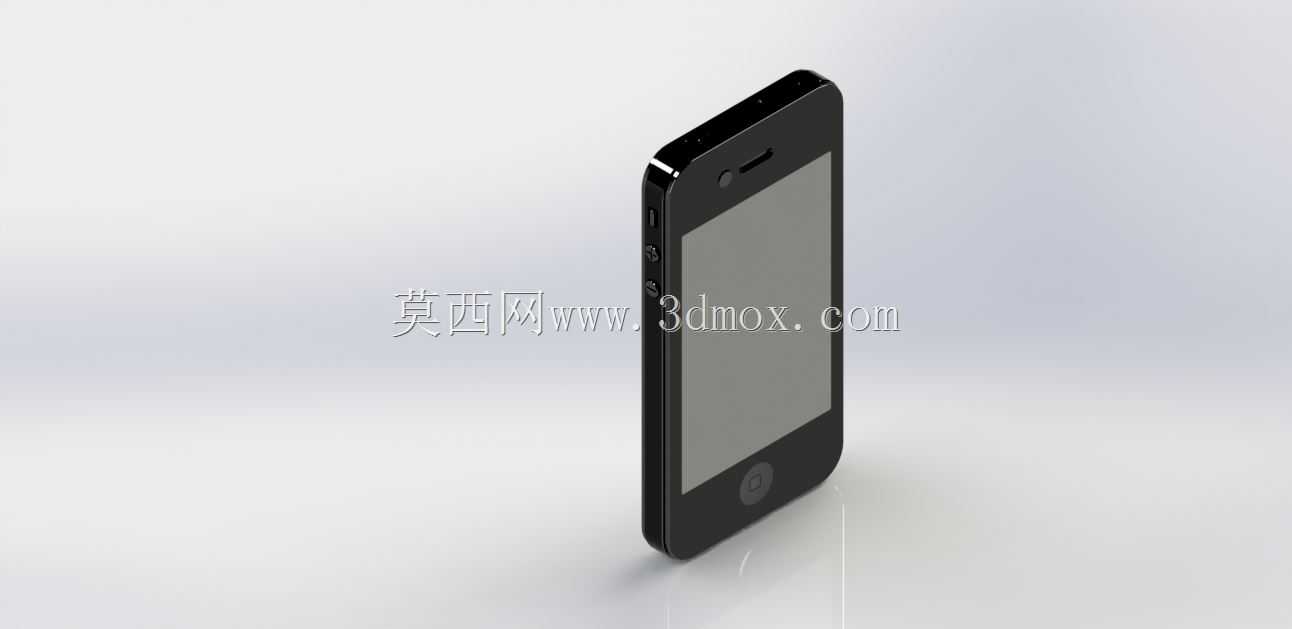

　　这款经典直板触屏手机的三维数模，完整还原了初代智能触屏手机的整机结构特征，建模过程中严格参照实体设备的装配逻辑搭建，所有外观曲面均通过曲率连续的G2连续曲面拼接完成，避免出现曲面褶皱、曲率突变等不符合工业量产要求的结构问题。从实际应用场景来看，该数模可用于消费电子结构设计教学中的曲面建模案例演示，也可作为数码产品周边配件设计的基准参考模型，比如手机保护套、桌面支架、车载固定夹具等配件的结构设计，都可以直接调用该数模作为装配基准，省去逆向扫描获取点云的前期工序，大幅缩短周边配件的开发周期。从产品功能特性对应的结构设计来看，整机采用一体化直板造型，正面覆盖整块平整的触控面板区域，面板上方预留了听筒开槽、前置感光元件与前置摄像头的安装位，

　　开槽位置的边缘做了0.15mm的倒角过渡，既避免装配时出现边缘崩边的问题，也能减少日常使用中积灰的概率。机身侧面设置了独立的物理按键结构，按键与机身中框的配合间隙控制在0.1mm，既保证按键按压时的行程手感，也不会出现间隙过大导致的晃动异响问题。机身底部设置了数据接口与扬声器出声孔阵列，出声孔的孔径统一为0.8mm，孔位之间的间距保持均等，建模时通过阵列特征批量生成，保证孔位的位置度公差符合量产开模的要求。机身背部为平整的后盖结构，后置摄像头模组位于背部左上角位置，模组表面做了轻微的凸起处理，凸起高度为0.6mm，既满足摄像头模组的光学焦距要求，也能避免手机平放时镜头直接接触桌面产生磨花问题。从设计思路的角度来看，

　　该机型的结构设计充分平衡了手持握持感与内部元器件的堆叠空间，机身中框采用略带弧度的侧边过渡，握持时手掌与中框的接触面积更大，减少长时间握持产生的压痕，整机的厚度控制在9.3mm，宽度为58.6mm，这个尺寸刚好适配成年用户单手握持时的拇指操作覆盖范围，用户单手握持时拇指可以轻松触及屏幕的大部分操作区域，不会出现机身过宽导致的操作盲区。从安装边界与尺寸配合来看，整机的外形尺寸严格遵循实体设备的实测参数，长度为115.2mm，宽度为58.6mm，厚度为9.3mm，所有外部接口的位置尺寸都与实体设备保持一致，比如顶部的3.5mm耳机接口、底部的数据接口、侧面的静音拨片与音量按键的相对位置，都按照1:1的比例还原，在做配件设计时，

　　可以直接通过数模的配合面做干涉检查，比如保护套的内壁与机身中框的配合公差预留0.2mm的安装间隙，既保证保护套安装后不会出现松动脱落，也不会因为间隙过小导致安装困难。建模过程中对机身的所有圆角过渡都做了统一处理，机身外轮廓的圆角半径为3.2mm，这个圆角半径刚好匹配手掌握持时的自然弧度，同时在结构强度上也能避免直角边缘在跌落时出现应力集中导致的边框开裂问题。内部结构的预留空间也按照实际元器件的堆叠逻辑做了简化处理，电池仓的区域预留了长72mm、宽40mm、厚5mm的安装空间，主板区域的安装位预留了对应的固定柱位置，固定柱的高度为1.2mm，柱径为2.5mm，完全符合实际装配时的螺丝锁付要求。屏幕模组的安装区域预留了0.3mm的双面胶粘贴位，粘贴位围绕屏幕边缘整圈布置，保证屏幕装配后的密封性能，减少日常使用中灰尘、水汽进入机身内部的概率。
