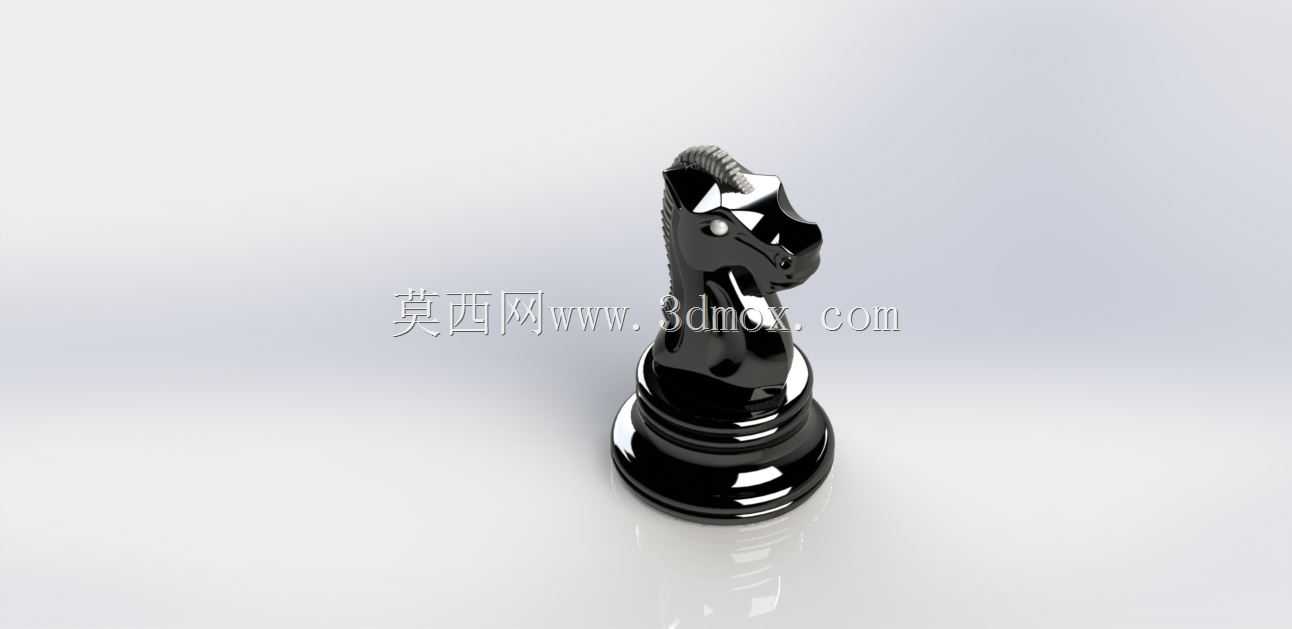

国际象棋骑士棋子精致造型结构设计

　　在文体用品的结构设计领域，棋类器具的精细化建模往往容易被忽略，多数从业者会将其归为简单的外观造型范畴，但实际落地到生产环节，棋子的配重、握持手感、摆放稳定性都需要在三维建模阶段完成精准的参数匹配。这款国际象棋骑士棋子的设计，首先从使用场景出发，覆盖了日常休闲对弈、专业赛事用棋、高端收藏棋具三类核心场景，不同场景下对棋子的重量公差、表面粗糙度、底座贴合度的要求存在明显差异，建模过程中需要预留足够的参数调整空间，适配木质、金属、树脂、亚克力等不同材质的加工工艺要求。

　　从实际用途来看，骑士棋子作为国际象棋中唯一可以跳过其他棋子行进的特殊兵种，其造型辨识度是整套棋具设计的视觉核心，既要区别于兵、车、象、后、王的规整柱式造型，又不能因为造型过于复杂破坏整套棋具的视觉统一性。建模时首先确定了底座的通用适配尺寸，底座采用多层阶梯式圆柱结构，最底层的接触平面做了0.2mm的微倒角处理，既避免注塑或压铸环节出现锐边毛刺，又能保证棋子放置在棋盘上时，与棋盘格面形成足够的静摩擦力，轻微触碰棋盘时不会出现滑移倾倒的问题。底座的直径参数匹配标准赛事棋盘的格子尺寸，预留了足够的摆放余量，不会出现相邻棋子摆放时互相干涉的情况。

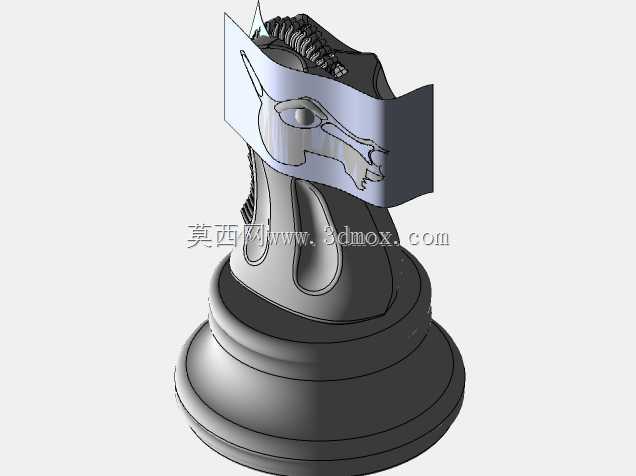

　　造型设计阶段，马头部分的曲面过渡是整个建模的核心难点，不同于常规的规则曲面建模，骑士棋子的马头需要兼顾写实感与工艺可行性，马首的轮廓线条参考了传统国际象棋的经典造型比例，鬃毛部分做了简化的层叠纹理处理，没有采用过于细碎的凹凸结构，一方面是避免后续模具加工时出现薄钢位影响模具寿命，另一方面是减少日常使用时纹理缝隙积灰的问题，方便清洁维护。马眼位置做了微小的内凹结构，后续表面处理时可以通过点漆、镶嵌等工艺强化视觉细节，不需要额外增加装配零件，控制生产环节的工序数量。

　　从安装边界与尺寸配合来看，整个棋子的重心被控制在整体高度的三分之一以下，底座部分的重量占比达到整体的60%，通过内部空腔的结构调整实现配重平衡，不需要额外添加配重块就能达到舒适的握持重量，手持棋子移动时不会出现头重脚轻的晃动感。颈部的过渡曲面做了连续的G2曲率衔接，表面没有尖锐的棱角，手持握持时贴合手指的弧度，长时间对弈挪动棋子也不会出现硌手的问题。建模过程中所有的拔模角度都控制在1.5度以上，适配注塑、压铸、3D打印等多种加工工艺的脱模要求，不需要后续做额外的工艺补正，不同加工方式下的尺寸公差可以控制在0.1mm以内，保证同批次棋子的尺寸一致性。

　　考虑到不同档次棋具的定制需求，整个模型的参数采用全关联设计，调整整体高度参数时，底座直径、颈部粗细、马头比例都会同步匹配缩放，不会出现比例失调的问题，比如做便携款旅行棋具时，可以将整体高度缩小到原尺寸的60%，各部分结构依然保持合理的强度与摆放稳定性；做高端收藏款棋具时，可以放大整体尺寸，在鬃毛、马首纹饰位置预留足够的雕刻加工余量，适配金属精铸、手工打磨的工艺要求。表面的分型线位置设置在底座阶梯的衔接处，后续加工时可以通过简单的打磨抛光完全去除分型线痕迹，不会在马头、颈部等视觉核心区域留下工艺瑕疵。

　　在结构强度方面，整个棋子的最小壁厚控制在2mm以上，颈部作为整个造型最细的受力薄弱位置，做了内部加厚处理，即使日常使用中出现不慎跌落的情况，也不会出现颈部断裂的问题。底座的底面做了0.1mm的微凹处理，只有外圈边缘接触棋盘平面，即使棋盘表面存在微小的不平整，也能保证棋子放置平稳，不会出现晃动打转的情况。整个模型的曲面全部经过曲率检查，没有出现碎面、收敛褶皱等问题，导入CAM加工软件时可以直接生成连续的刀路，不需要额外做曲面修复工作，缩短从设计到加工的流程周期。
