摩托车悬挂系统减震器剖面结构展示

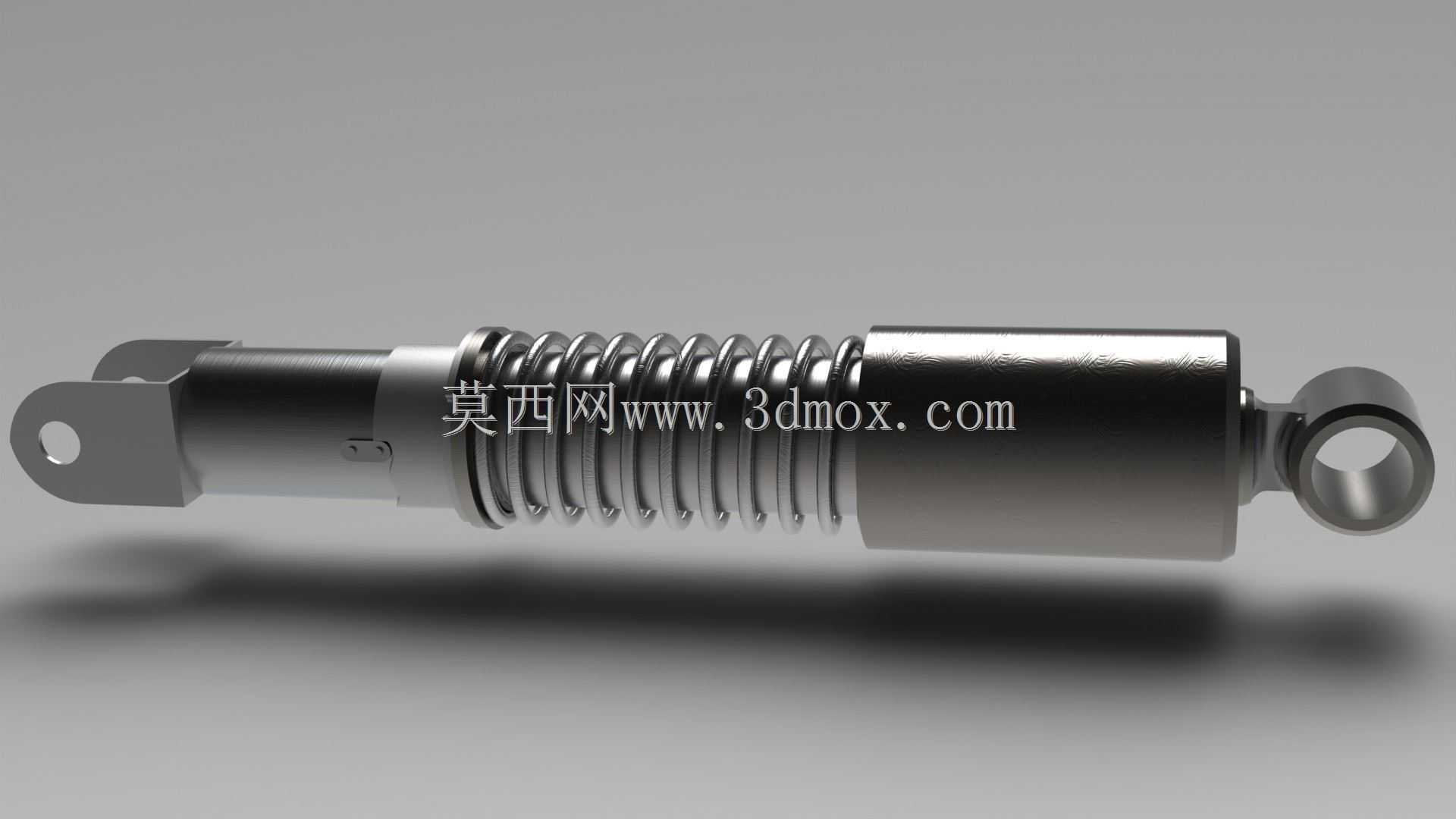

　　这款减震器主要适配中小排量跨骑摩托车的后悬挂安装位，日常骑行场景中承担着滤除路面颠簸冲击、维持车轮接地附着力的核心作用，不管是铺装路面的细碎震动过滤，还是非铺装路面的大幅冲击缓冲，都需要这类结构的减震器完成能量耗散，避免冲击直接传递到车架造成驾乘人员不适，同时防止车架长期受交变冲击出现结构疲劳。从结构设计来看，这款减震采用圆柱螺旋压缩弹簧作为弹性承载元件，弹簧线径、节距、有效圈数的匹配经过反复校核，既要保证空载状态下的初始支撑刚度，避免车辆静止时弹簧过度压缩导致悬架行程不足，也要兼顾满载甚至冲击工况下的刚度非线性特性，当压缩行程达到阈值后弹簧刚度逐步提升，避免出现悬架击穿的问题。内部阻尼结构采用筒式液压阻尼设计，

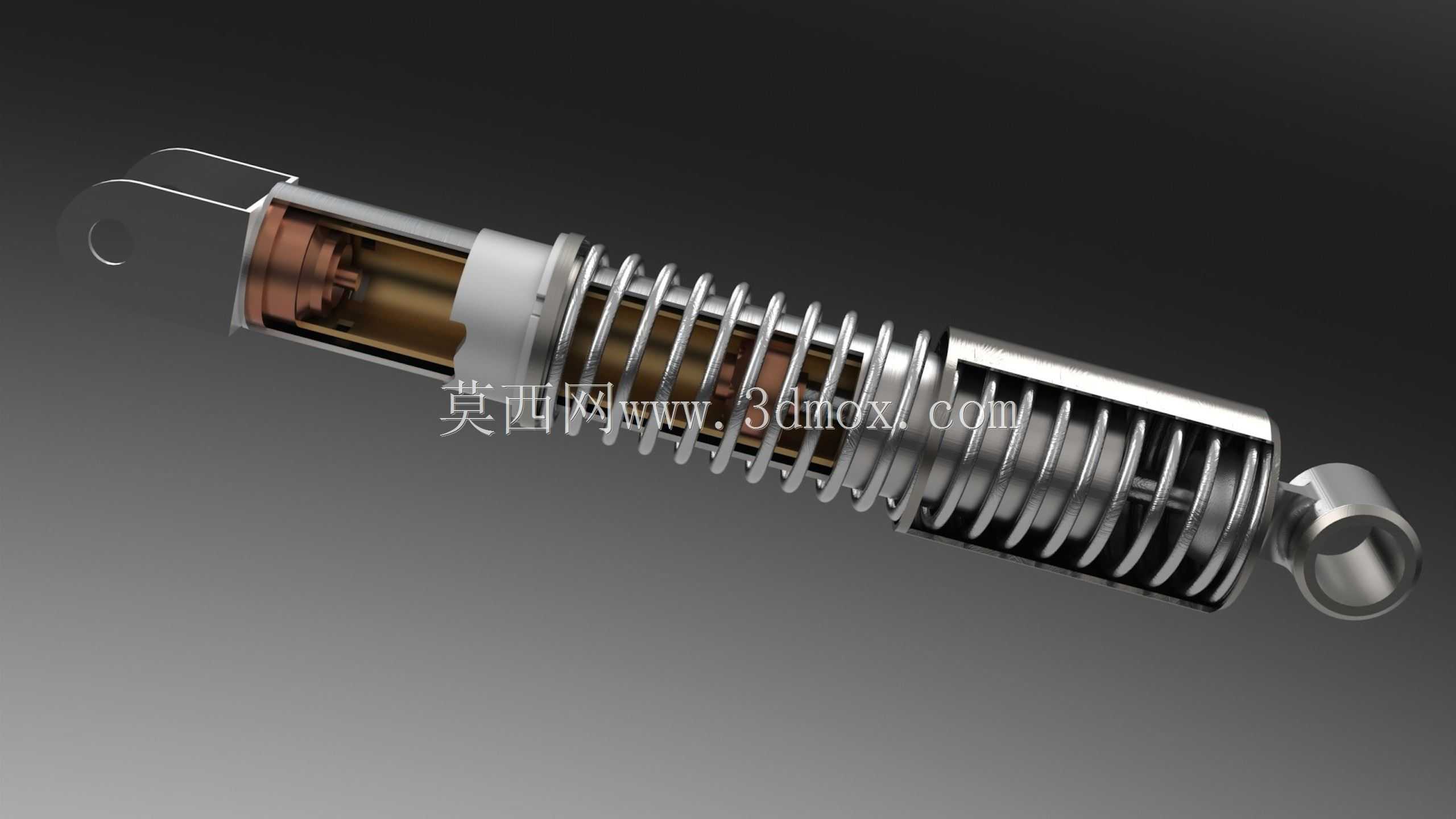

　　剖面展示的内部腔体分为活塞上下两腔，减震往复运动时液压油通过活塞上的阻尼孔在两腔之间流动，依靠油液的粘滞阻力把冲击产生的动能转化为热能耗散掉，避免弹簧出现反复弹跳的问题，阻尼孔的孔径、数量以及油液粘度的匹配，直接决定了减震的压缩与回弹阻尼特性，压缩阻尼设置偏软用来快速吸收路面冲击，回弹阻尼设置偏硬用来控制弹簧复位速度，避免出现多余的余震。两端的安装吊耳采用带衬套的铰接结构，一端连接后摇臂，一端连接车架安装位，吊耳的铰接孔中心距是核心安装边界尺寸，建模时严格按照实车安装空间校核，保证安装后减震的运动行程不会和周边的后轮、挡泥板、车架管材发生运动干涉，吊耳内部的橡胶衬套可以过滤掉高频的微小震动，同时补偿安装位的少量角度偏差，

　　避免铰接位置出现硬接触磨损。外形设计上，弹簧外侧没有额外的防尘罩结构，直接展示螺旋弹簧的排布形态，筒身部分采用金属亮面处理，和弹簧的金属质感形成统一，端部的限位结构用来限制弹簧的最大压缩量，避免弹簧并圈后出现刚性冲击。建模过程中先完成内部阻尼筒的腔体、活塞、活塞杆结构搭建，再匹配外部弹簧的参数做装配约束，最后完成两端吊耳的结构设计，剖面渲染的部分特意把内部阻尼腔、活塞组件的结构做了半剖展示，能清晰看到内部油腔的分隔、活塞杆的导向结构以及密封件的安装位置，方便结构设计人员直观理解阻尼减震的工作原理。实际选型替换时，除了核对两端吊耳的安装孔距、铰接孔直径，还要根据车辆整备质量、常用载重场景匹配弹簧刚度和阻尼系数，

　　刚度偏大会导致滤震效果差，驾乘体感颠簸，刚度偏小会导致悬架行程容易用尽，过坑洼路面时容易触底，阻尼匹配不当则会出现要么减震过硬不吸震，要么回弹过慢车辆起伏晃荡的问题。这款减震的安装角度也做了适配校核，按照后摇臂摆动行程做了运动仿真，确认减震在全压缩、全伸长行程下，弹簧、筒身都不会和周边部件发生剐蹭，铰接点的转动角度也在衬套的允许偏转范围内，不会出现衬套过早扭损的问题。
