禧玛诺七级变速飞轮传动结构设计

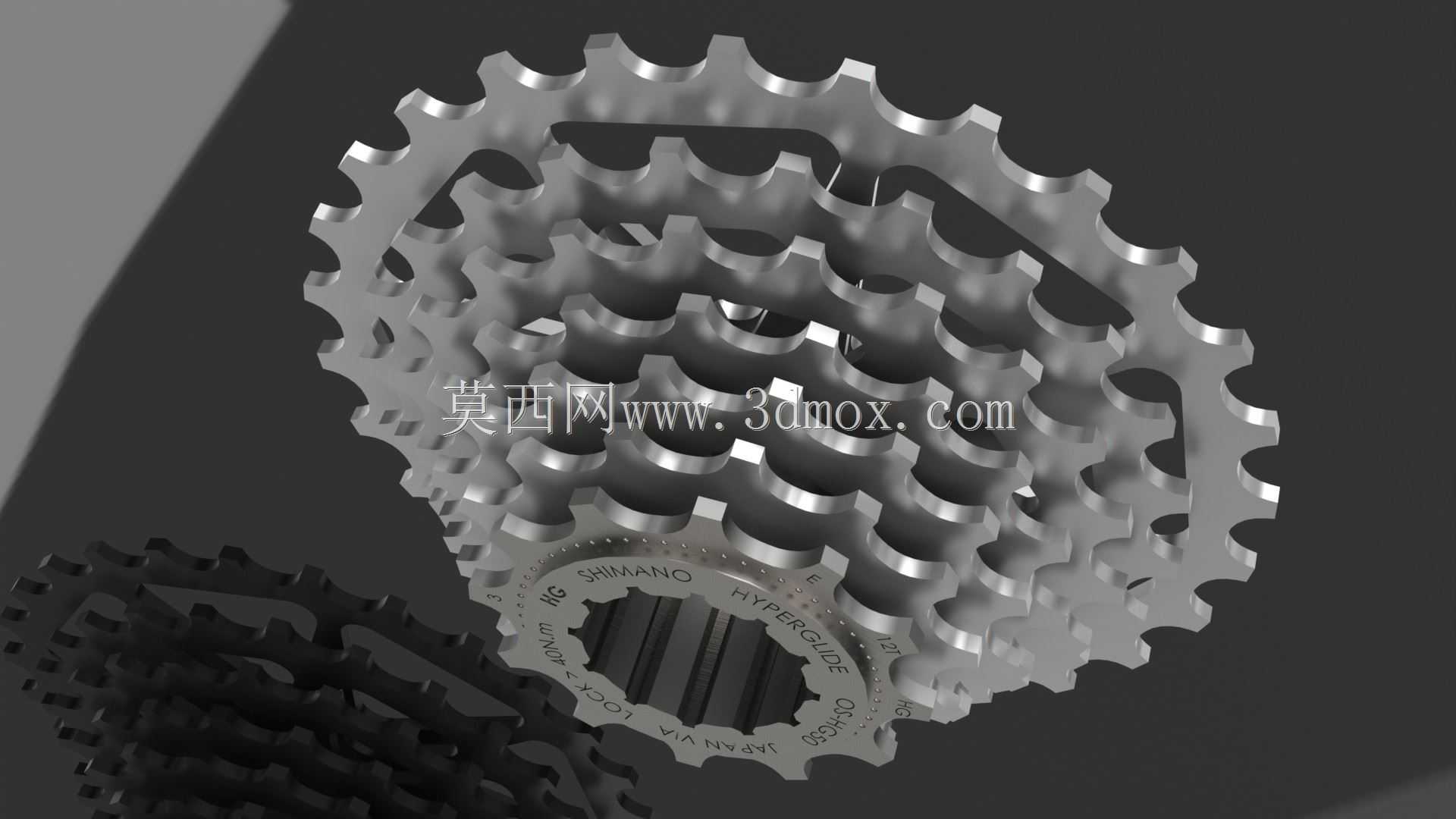

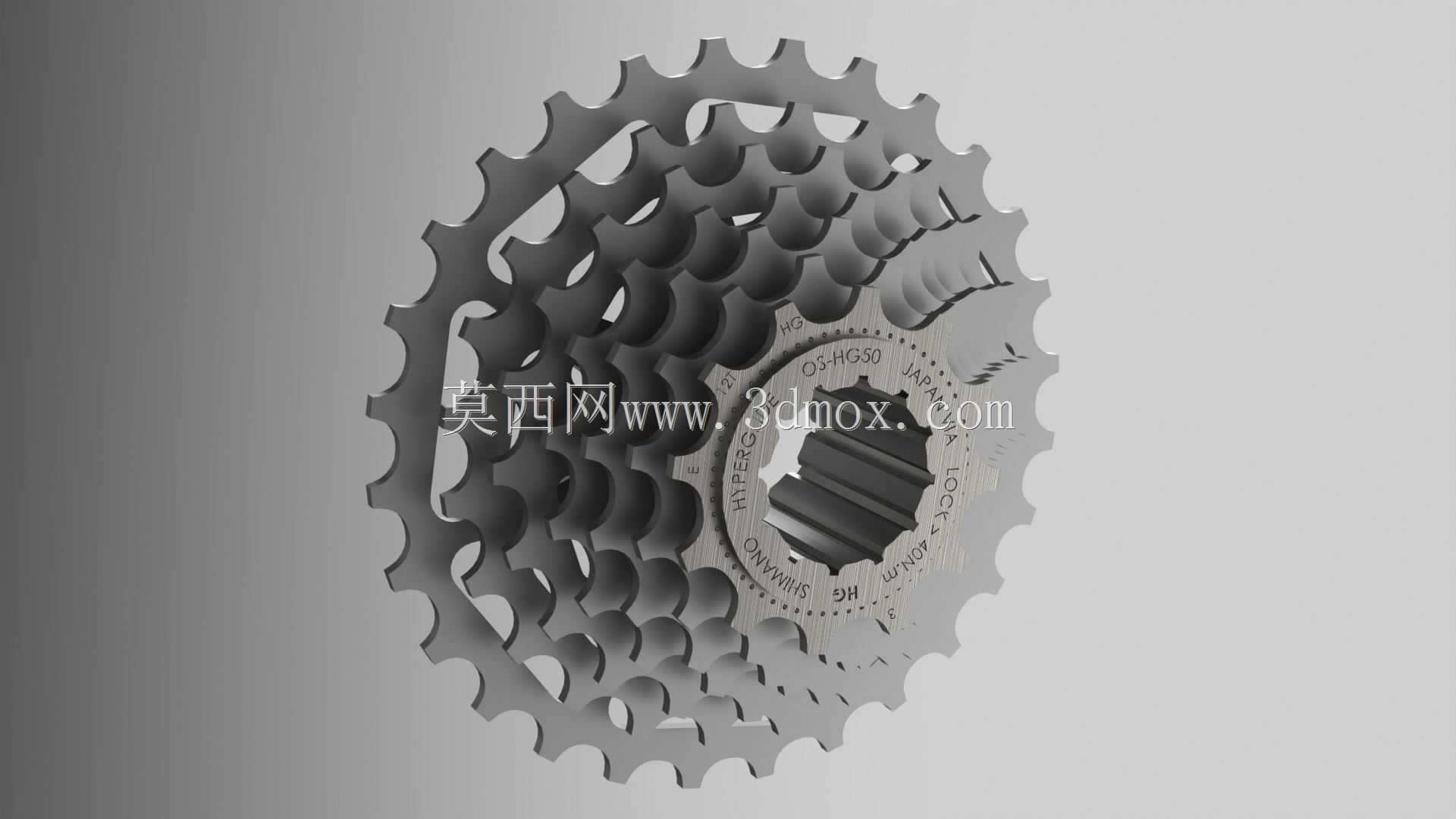

　　日常通勤、山地越野场景下的人力自行车传动系统中，多级飞轮是实现变速功能的核心执行部件，这套七级变速齿轮结构，直接对应后轮花鼓的安装位，通过不同齿数齿轮与链条的啮合切换，匹配不同骑行工况下的传动比需求。从实际使用场景来看，平路巡航时切换至大齿数飞轮片，可降低踩踏频率，提升高速骑行的续航效率；爬坡路段切换至小齿数飞轮片，能放大踩踏扭矩，降低上坡时的腿部负荷，整套结构的设计直接决定了变速过程的顺畅度与传动损耗水平。

　　设计过程中首先要匹配花鼓的塔基安装尺寸，内孔的花键结构完全对应标准卡式花鼓的卡位尺寸，保证安装后无径向窜动，轴向通过锁盖锁紧后，整套飞轮片的同轴度公差控制在0.02mm以内，避免高速转动时出现偏摆导致链条跳齿。每一片飞轮的齿形都经过修型处理，齿尖的倒角角度、齿厚的渐变设计，都对应变速过程中链条的爬升与下降轨迹，保证指拨触发变速后，链条能在相邻飞轮片间平稳过渡，不会出现卡链、掉链的问题。不同齿数的飞轮片采用叠层式装配结构，相邻片之间的垫片厚度经过精确计算，预留出链条所需的侧摆空间，同时避免间隙过大导致链条嵌入片间缝隙。

　　从功能特性来看，七级变速的齿数梯度覆盖了日常骑行所需的全部传动比范围，最小齿与最大齿的齿数差经过匹配，不会出现变速时齿比跳跃过大导致的踩踏节奏断层。飞轮片的外缘采用阶梯式排布，从最大齿到最小齿逐层向内收进，既保证了链条在各档位的啮合包裹角度，也减少了不必要的结构重量。齿面的镂空设计并非单纯为了减重，镂空位置的结构经过有限元受力校核，在保证踩踏扭矩传递强度的前提下，去除了非受力区域的多余材料，同时镂空结构能在骑行过程中带走链条啮合带来的泥沙杂质，减少齿面的异常磨损。

　　实际安装时需要注意，整套飞轮的安装端面与花鼓塔基的定位面必须完全贴合，锁盖的锁紧扭矩要控制在合理区间，扭矩过大会导致飞轮片变形，扭矩过小则会出现骑行过程中飞轮松动异响。设计建模时，每一片飞轮的齿形参数都严格匹配对应规格的自行车链条节距，保证啮合时链条滚子与齿槽的接触面积均匀，避免局部应力集中导致齿面过早磨损。相邻飞轮片的高度差也经过反复验证，保证前拨链器在调整到位后，链条在任意档位都不会与相邻飞轮片发生摩擦，降低传动过程中的能量损耗。

　　从结构设计思路来看，这套飞轮没有采用一体式切削结构，而是采用多片叠装的方案，一方面可以针对不同受力的飞轮片采用差异化的材料与热处理工艺，比如常用的中间档位飞轮片可以采用更高耐磨性能的材料，另一方面也方便后期维护时单独更换磨损过度的单片飞轮，降低用户的使用成本。飞轮片表面的台阶结构除了辅助变速导向外，还能在链条啮合时起到一定的限位作用，避免大扭矩踩踏时链条从齿上滑脱。整套结构的重量分布经过优化，重心与花鼓回转中心完全重合，高速转动时不会产生额外的离心振动，提升骑行过程中的平稳性。

　　在三维建模过程中，需要重点关注花键内孔的形位公差，每一个花键齿的对称度、分度误差都要控制在公差范围内，否则会出现安装困难或者安装后飞轮偏心的问题。齿形的建模不能采用简单的拉伸结构，要模拟实际加工时的齿面修型参数，做出齿尖的倒角、齿侧的渐变斜度，才能真实还原实际产品的变速导向功能。叠层装配时要注意各片飞轮的角度定位，保证每一片的齿槽对齐关系符合实际装配要求，避免出现装配干涉。
