便携式应急启动电源防护外壳结构设计

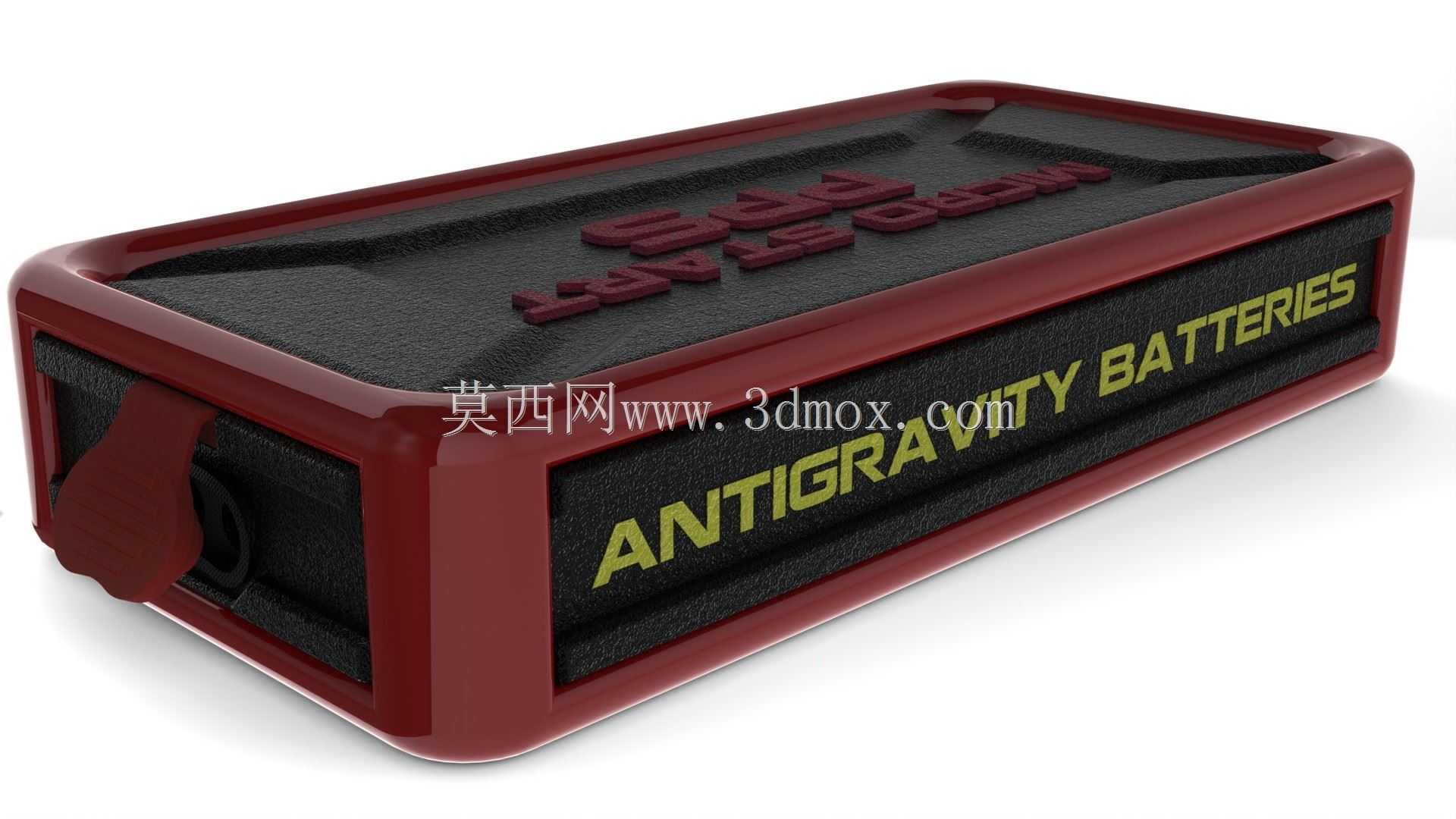

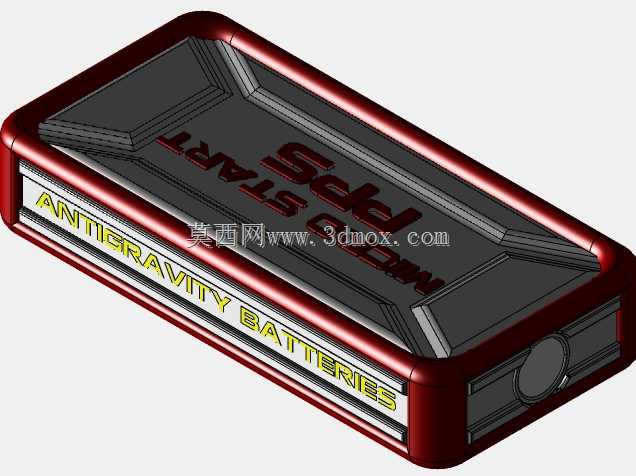

　　户外作业、车辆应急救援场景下，便携应急启动电源的外壳防护性能直接决定设备在复杂工况下的使用寿命，本次设计的外壳结构围绕抗冲击、操作便捷、端口集成三个核心需求展开，没有多余的装饰性结构，所有造型特征都服务于实际使用功能。外壳主体采用注塑成型工艺，整体为方正带圆角的盒体结构，边角位置做了大弧度过渡处理，避免跌落时应力集中导致壳体开裂，外层额外包覆橡胶保护结构，橡胶层覆盖壳体所有易磕碰的棱边与边角位置，跌落时橡胶层可通过自身形变吸收60%以上的冲击能量，避免内部电芯、电路板受冲击出现焊点脱落、电芯移位的问题。壳体的操作面集中布置在单侧，所有端口、按键都排布在同一侧立面，用户操作时无需翻转设备即可完成所有功能操作，

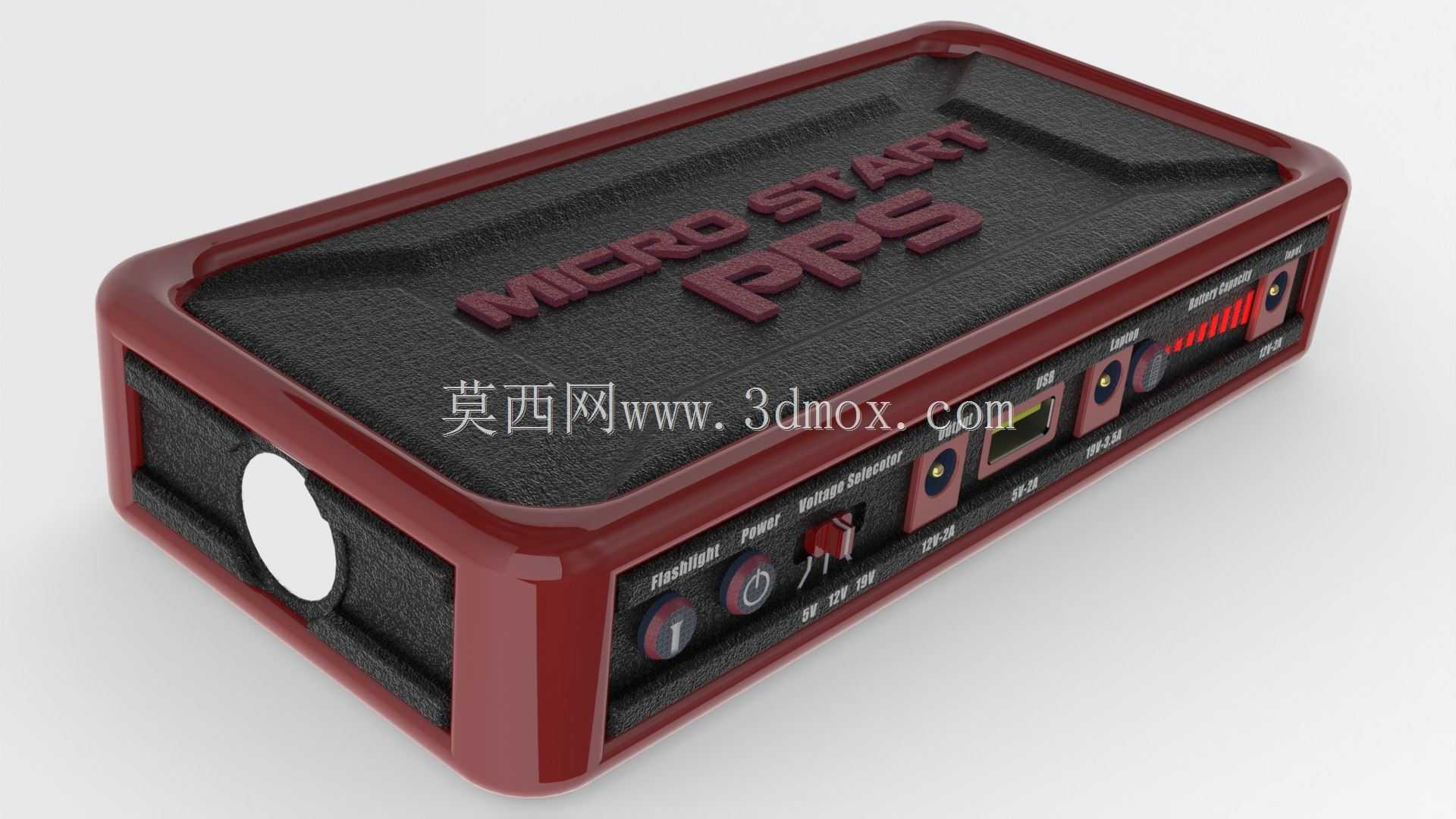

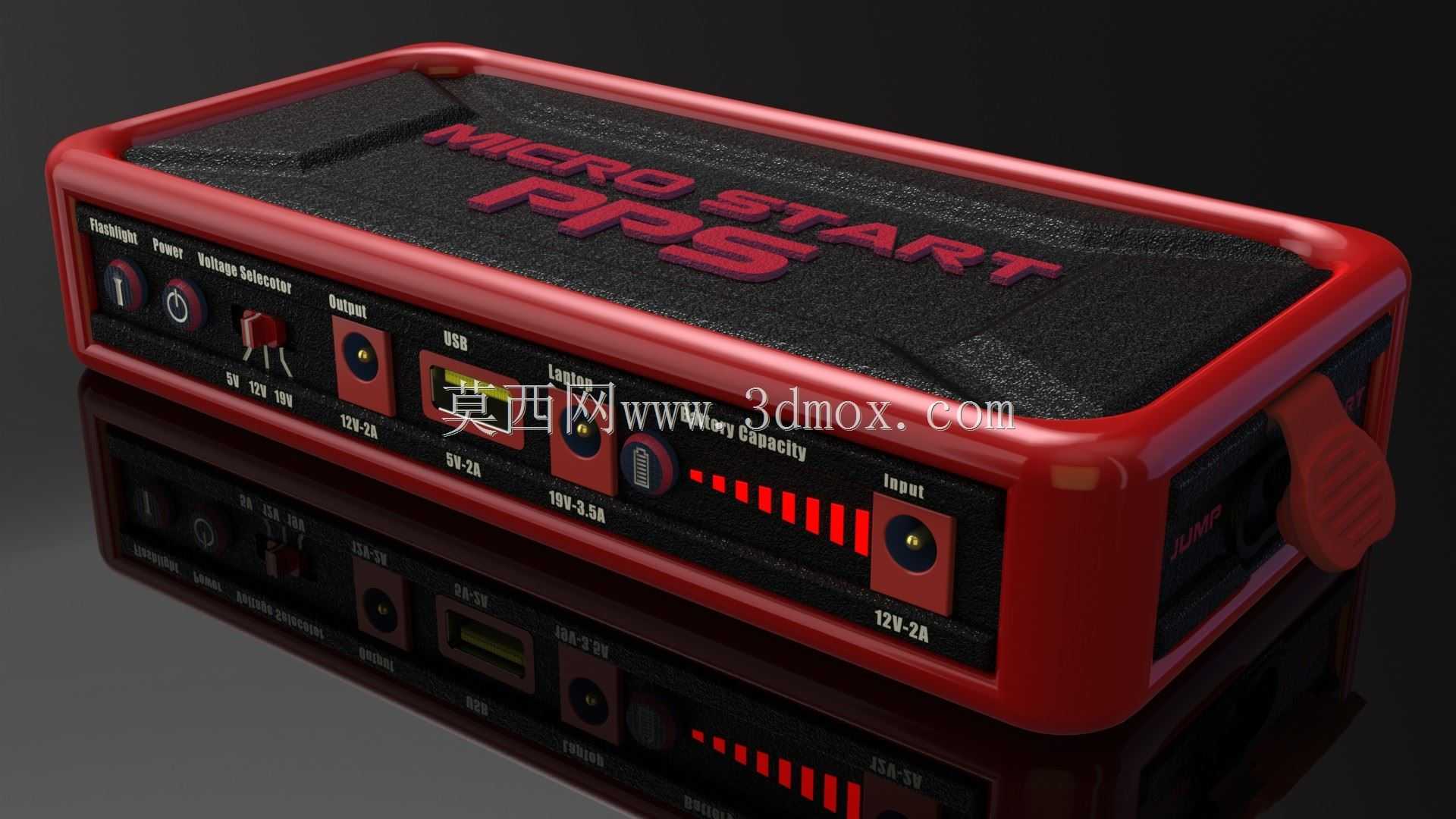

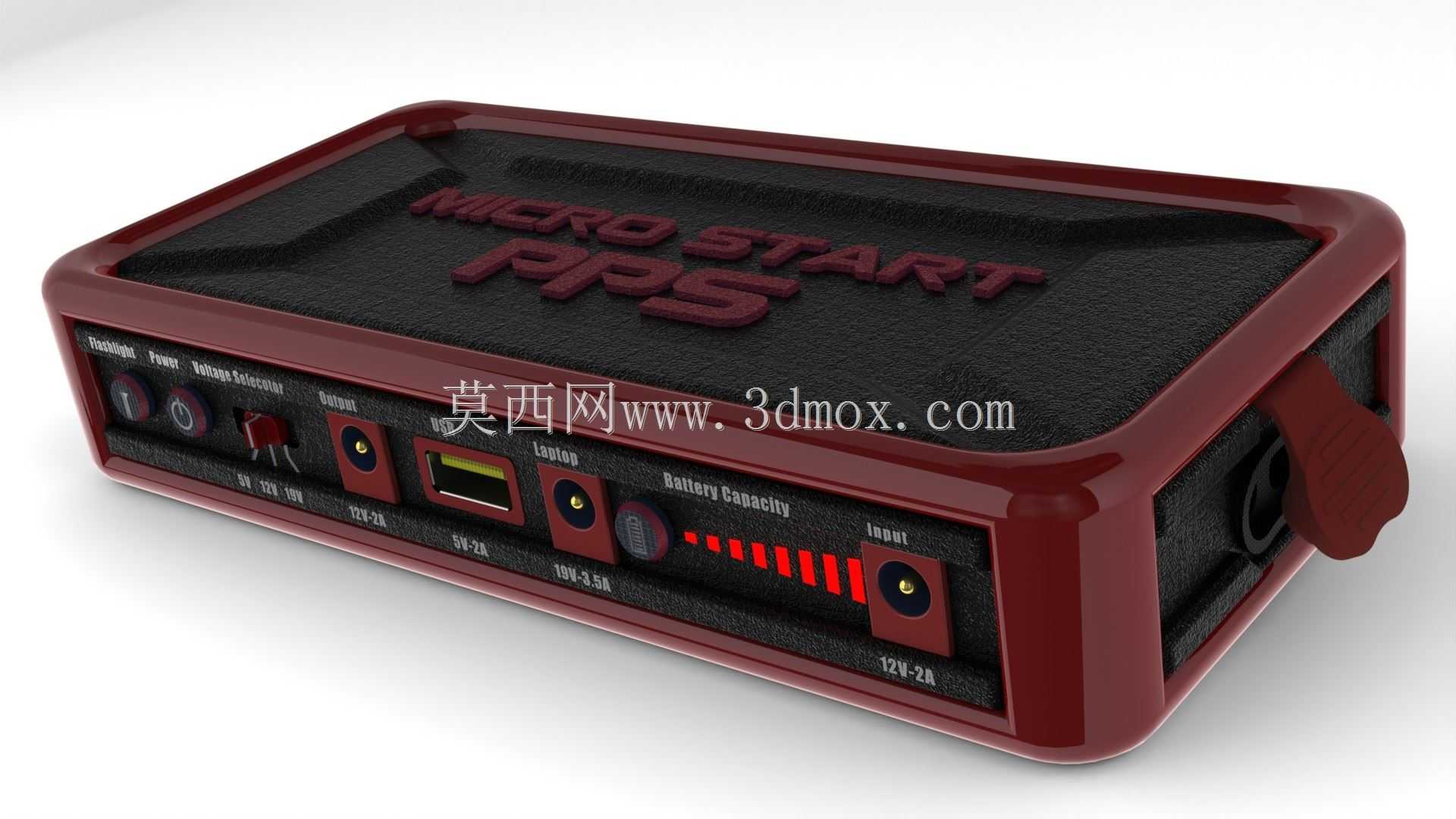

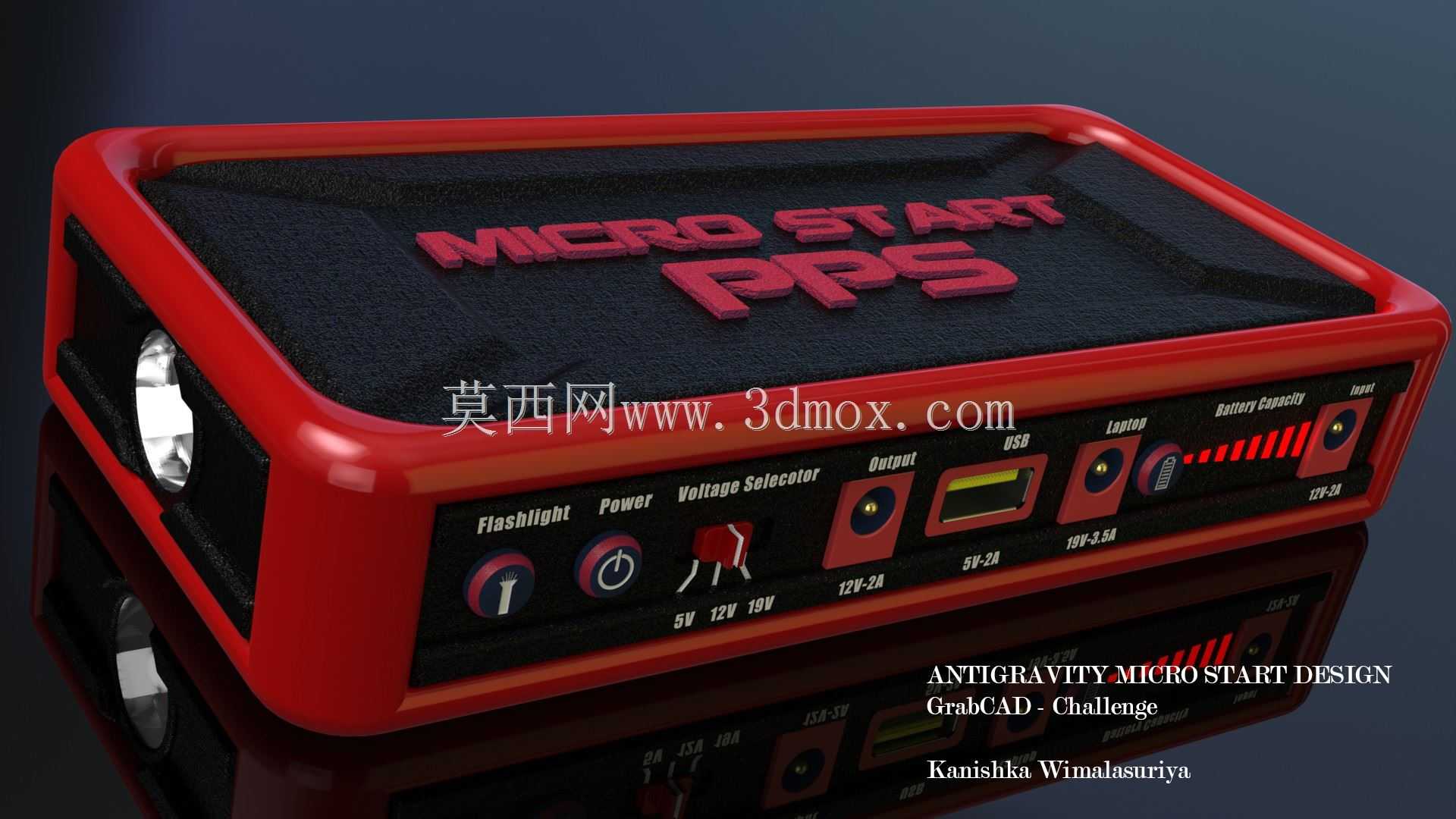

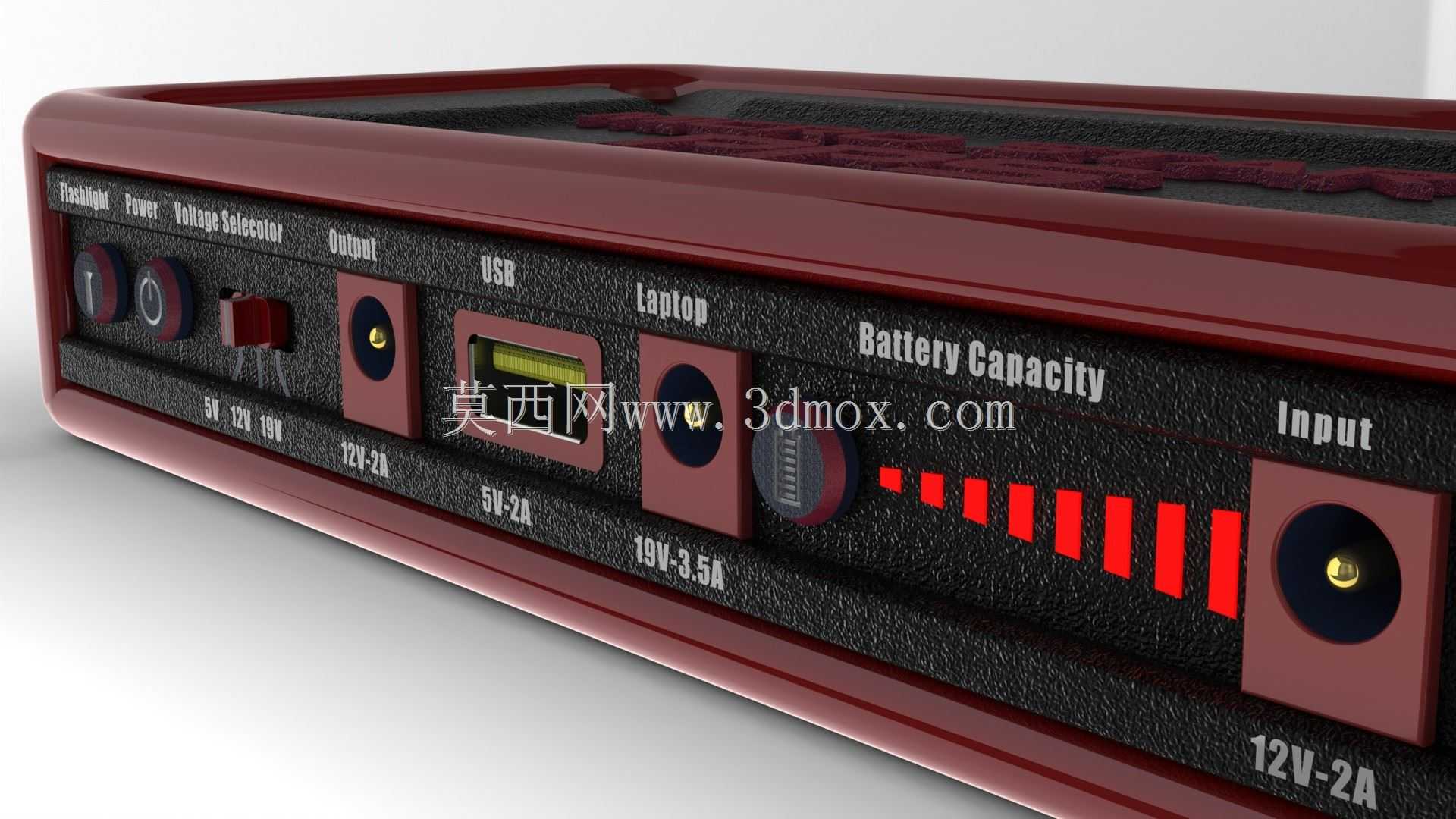

　　操作面上依次设置手电筒开关、电源总开关、电压切换拨档三个操作控件，对应手电筒照明、电源通断、输出电压调节三个核心功能，电压档位覆盖常用的5V、12V、19V输出需求，可匹配手机、车载电器、小型数码设备的供电需求。端口区域按电压等级分区排布，低压USB输出口、大电流应急启动输出口、点烟器扩展口之间设置凸起的隔离筋，避免插拔插头时相邻端口互相干涉，同时隔离筋可增强端口区域的壳体强度，频繁插拔插头时不会出现端口座松脱的问题。壳体顶面设置凹凸的防滑纹理，表面印有功能标识，用户手持设备时摩擦力充足，沾附少量油污、水渍时也不会打滑，顶面的标识采用模内注塑工艺成型，长期摩擦不会出现标识脱落模糊的问题。壳体侧面集成手电筒灯头，灯头位置做了内凹设计，

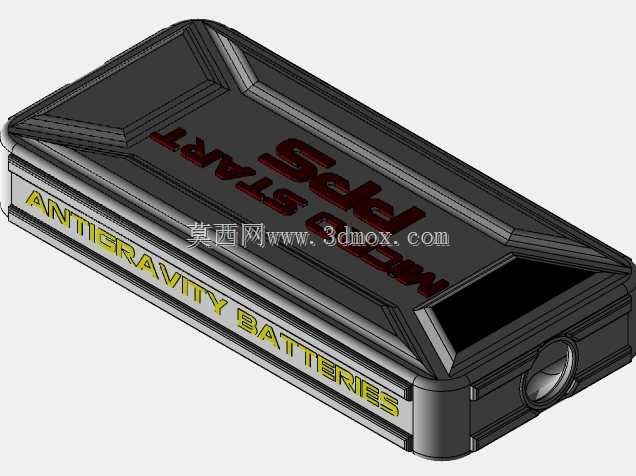

　　外凸的橡胶边框高出灯头表面3mm，设备正面朝下放置时不会刮花灯头透镜，手电筒具备常亮、爆闪两种模式，可满足夜间应急照明、故障警示的使用需求。壳体的尺寸边界控制在单手握持的合理范围内，整体厚度不超过60mm，宽度控制在180mm以内，重量集中在壳体中心位置，手持操作时重心平衡不会出现侧倾，壳体背部设置隐藏式挂点，可搭配挂绳将设备挂在腰间、背包外侧，户外携带时不会占用额外的储物空间。内部结构上，注塑壳体内侧设置多道纵横交错的加强筋，加强筋的位置对应内部电芯、电路板的固定点位，电芯通过壳体内部的卡槽定位，不需要额外打胶即可固定，电路板通过螺丝柱锁紧在壳体上，螺丝柱周边做了加厚处理，多次拆装也不会出现柱体断裂的问题。

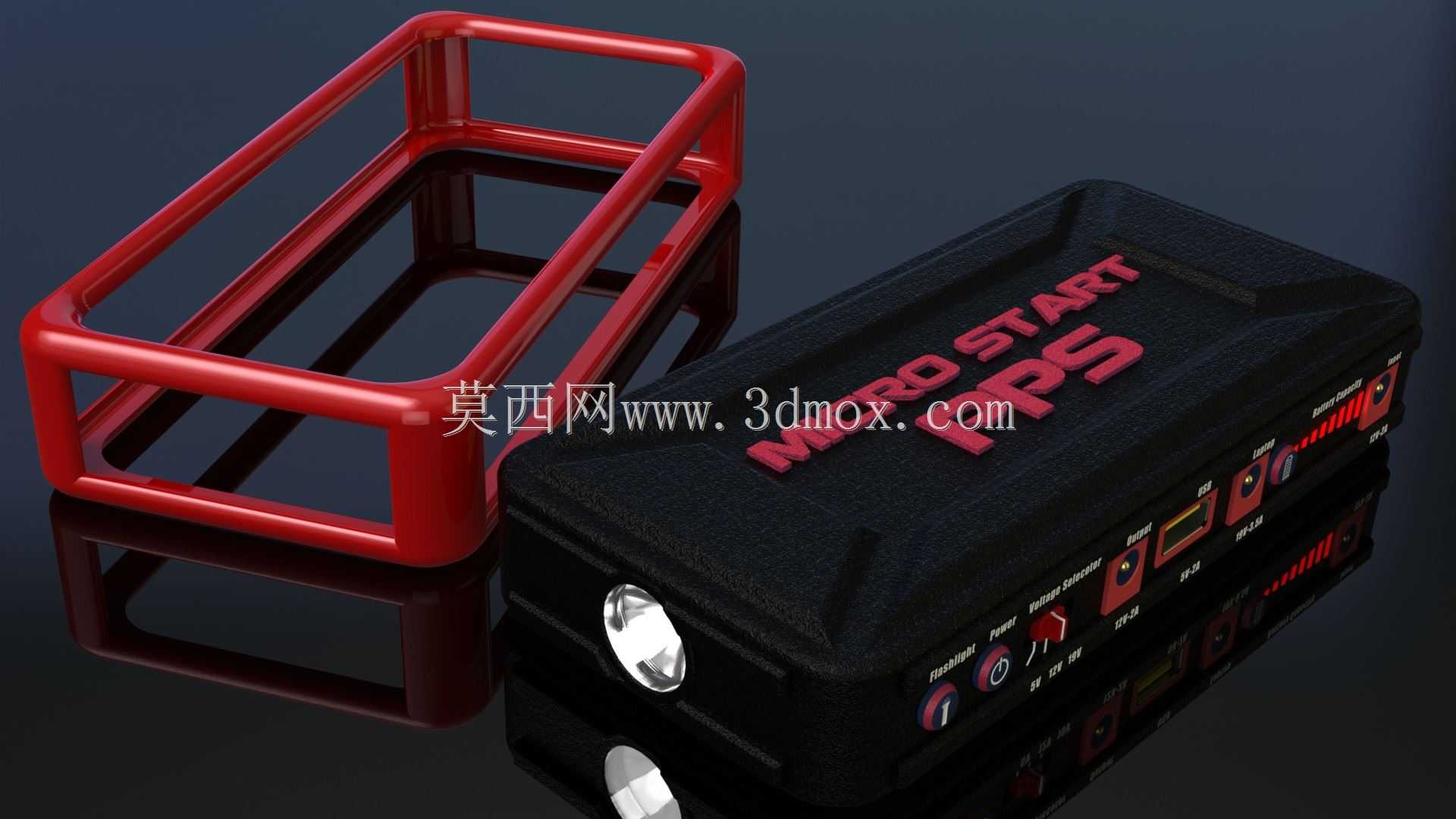

　　上下壳体的连接采用卡扣加螺丝的双重固定方式，卡扣沿壳体周边均匀排布，装配时可先通过卡扣实现上下壳的预定位，再锁紧固定螺丝，装配效率比纯螺丝固定提升40%，壳体接缝处设置防水胶条卡槽，加装胶条后可实现IP54级防护，雨天户外使用时少量溅水不会渗入壳体内部。橡胶外层与注塑内壳采用卡扣加粘接的复合连接方式，橡胶层上设置的定位卡爪卡入注塑壳的对应卡槽内，配合粘接剂固定，长期使用不会出现橡胶层脱胶翘起的问题，橡胶层表面做了哑光磨砂处理，沾附灰尘后容易擦拭清理。壳体上的所有按键都采用硅胶一体成型结构，按键与壳体之间的缝隙做了密封处理，按压力度控制在5N左右，按压反馈清晰，戴薄手套操作时也能准确触发，不会出现按不动、误触发的问题。电量显示区域设置在操作面的上方，采用点阵式指示灯显示剩余电量，指示灯外嵌透明PC保护片，保护片与壳体表面齐平，不会积灰也不会被尖锐物刮花，用户可直观查看剩余电量，提前做好充电准备。
