树莓派Zero不间断电源扩展模块结构

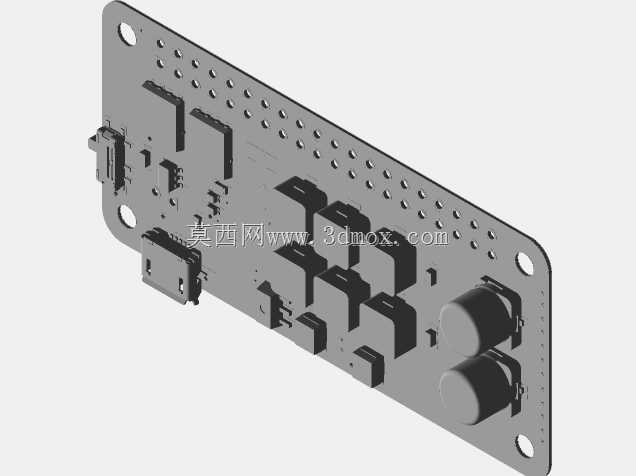

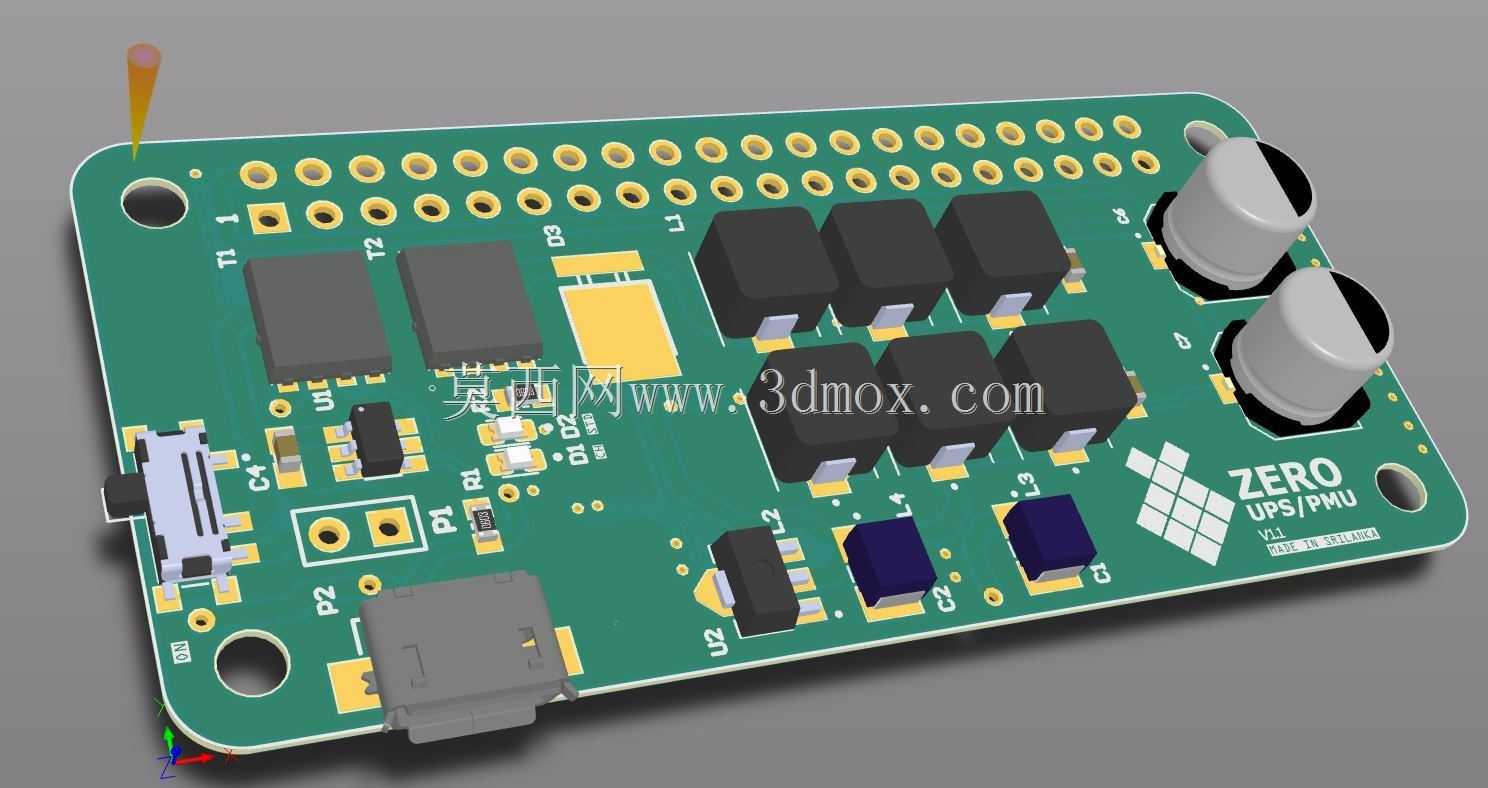

　　这款扩展模块是专为树莓派Zero系列单板计算机设计的不间断电源与电源管理配套帽板，核心解决嵌入式部署场景下树莓派意外掉电导致的存储损坏、运行中断问题，在工业现场数据采集节点、户外环境监测终端、小型边缘计算网关、便携嵌入式演示设备这类无法保证供电连续性的场景中，能够在外接主电源断开的瞬间无缝切换到备用锂电池供电，维持树莓派持续运行，同时支持主电源接入时的电池充电管理，避免过充过放损伤电芯。从结构设计来看，整块PCB完全匹配树莓派Zero的安装孔位与排针布局，板体轮廓尺寸严格控制在树莓派Zero板身覆盖范围内，不会额外占用横向安装空间，四个角预留的固定孔位与树莓派Zero原生安装孔同轴，可直接使用铜柱与主板叠层固定，

　　安装后整体厚度控制在15mm以内，适配紧凑外壳的内部安装边界，不会和常见的树莓派Zero保护壳产生结构干涉。板上元件布局充分考虑了散热与电磁兼容需求，大电流路径的功率MOS管、充电管理芯片均匀排布在板身中部区域，电解电容布置在板边靠近电源输入的位置，缩短大电流回路长度，降低线路阻抗带来的压降；输入接口兼容树莓派原生的Micro USB供电规格，同时预留了焊盘可拓展直连供电的接线方式，适配不同现场的布线需求。功能层面，模块集成了电池充放电管理、电源路径自动切换、电压监测三个核心单元，主电源正常接入时，模块会优先为树莓派供电，同时为并联的单节锂电池进行恒流恒压充电，充电电流可通过板上的配置电阻调整，适配不同容量的锂聚合物电芯；

　　当主电源电压跌落至阈值以下时，切换电路会在毫秒级时间内将供电通路切换到电池端，整个切换过程树莓派不会出现复位、掉电的情况，保证运行程序不中断。板上预留的状态指示焊盘可外接LED指示灯，直观展示充电、供电、电池低电量的不同状态，也可通过预留的I2C通讯焊盘将电池电压、充电状态等数据传输给树莓派端，方便上层程序实现低电量自动安全关机的逻辑，进一步提升系统运行可靠性。在结构细节处理上，所有贴片元件的高度都经过选型控制，最高的电解电容元件高度不超过排针堆叠后的总高度，叠装在树莓派Zero上方时不会顶到外壳内壁，板边做了圆弧倒角处理，避免安装时剐蹭导线造成绝缘层破损，焊盘全部做了沉金处理，提升焊接可靠性与抗氧化能力，

　　适合长期在温湿度波动的工业环境下使用。模块的电源输出引脚完全对应树莓派Zero的排针定义，不需要额外飞线即可直接通过排针对插完成电气连接，降低组装接线的工作量，对于需要批量部署的嵌入式节点项目，这种标准化的叠层安装结构能够大幅减少组装工时，也降低了手工接线带来的接触不良隐患。
