通讯设备用精密轴头连接结构设计

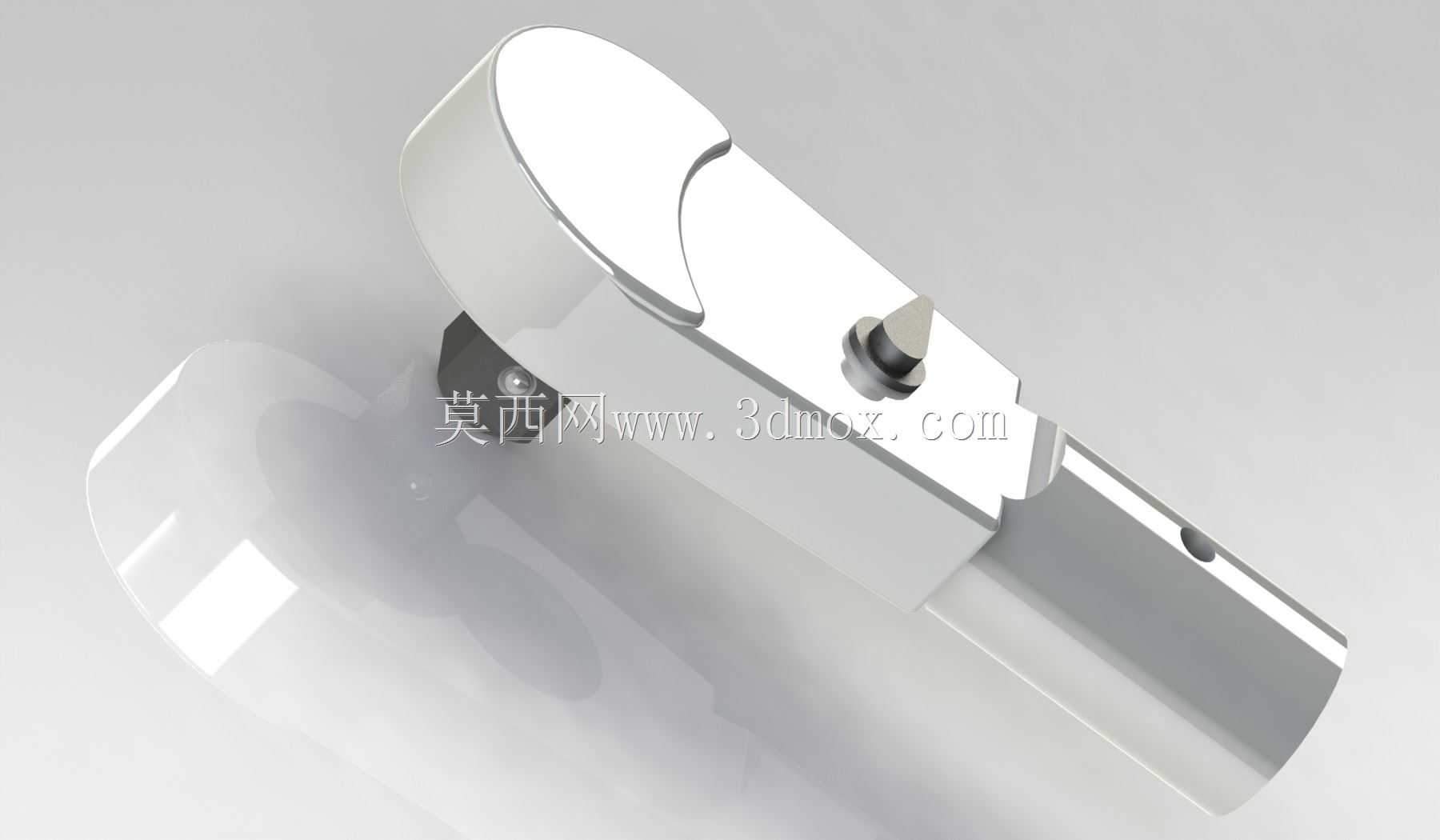

　　在通讯设备的内部传动与连接体系中，轴头作为核心的衔接构件，直接决定了组件间的动力传递稳定性与装配定位精度，这类零件常见于便携式通讯终端的翻盖转轴模块、伸缩天线的驱动连接端、以及小型通讯测试设备的调节机构中，承担着转动支撑、扭矩传递、轴向定位的多重作用。从结构设计逻辑来看，该轴头采用一体化切削成型的主体结构，头部设置带圆弧过渡的扁位结构，既能够在装配时与配套的卡槽形成周向防转限位，避免传动过程中出现相对打滑，又能通过圆弧面降低转动过程中的应力集中，提升反复转动工况下的疲劳寿命。头部顶端的锥形定位凸台，是针对通讯设备紧凑装配空间设计的快速定位结构，装配时可直接插入对应构件的定位锥孔中，无需额外调整同轴度，

　　能够大幅提升流水线装配的对位效率，同时锥面配合的自锁特性可以抵消部分设备运行过程中产生的微幅振动，避免连接松动。轴身部分采用阶梯轴设计，不同直径的轴段分别对应不同的装配功能：靠近头部的大直径轴段作为转动支撑面，表面粗糙度控制在Ra0.8以下，可直接与粉末冶金轴套或者微型滚动轴承配合，形成低摩擦的转动副，保证转动过程的顺滑无卡滞；中间轴段设置的径向小孔为限位销安装孔，装配时插入圆柱销后可与配套构件形成轴向限位，防止轴头在往复转动过程中出现轴向窜动，避免通讯设备的翻盖或者伸缩部件出现晃动间隙；末端的小直径轴段为动力输入端，可直接与微型驱动齿轮或者扭簧配合，将外部扭矩或者弹性复位力传递到头部的执行构件上。从安装边界来看，

　　该轴头的整体轴向尺寸控制在小型通讯设备的常规装配厚度范围内，最大外径不超过对应安装腔的内径预留值，所有棱角位置均做了0.2mm的倒角处理，既避免装配时划伤操作人员或者设备内部的柔性线路板，又能引导零件顺利进入安装位，不会出现卡滞。在实际工况适配方面，该轴头的材质选用易切削不锈钢，表面做钝化处理，能够适应通讯设备可能遇到的潮湿、手汗腐蚀等使用场景，不会因为长期使用出现锈蚀卡滞的问题；头部的扁位与锥台结构经过尺寸公差优化，与配套塑胶件或者金属压铸件的配合间隙控制在0.02mm以内，既保证装配的便利性，又不会因为间隙过大导致转动过程中出现晃量，影响通讯设备的使用手感。在结构强度校核层面，

　　设计阶段针对轴头的危险截面——也就是阶梯轴的直径过渡位置做了圆角强化处理，通过有限元分析验证，在承受额定扭矩以及1.5倍过载扭矩的情况下，该位置的最大应力远低于材料的屈服强度，能够满足通讯设备上万次反复转动的使用寿命要求，不会出现断裂失效的问题。另外，轴头的表面没有多余的凸起结构，所有结构特征均为功能服务，既降低了加工过程中的走刀复杂度，减少单件加工时长，又能避免在设备内部占用多余的空间，给周边的线路板、天线模组等其他构件留出足够的排布空间，适配通讯设备内部紧凑的堆叠设计需求。在实际装配过程中，该轴头可从安装腔的一侧直接推入，依次穿过轴套、扭簧、驱动齿轮等配套零件后，在径向小孔内打入限位销即可完成装配，无需复杂的工装夹具，适配自动化装配线的作业要求，能够有效降低整机的装配成本。
