焊接结构拖挂式货运承载车厢设计

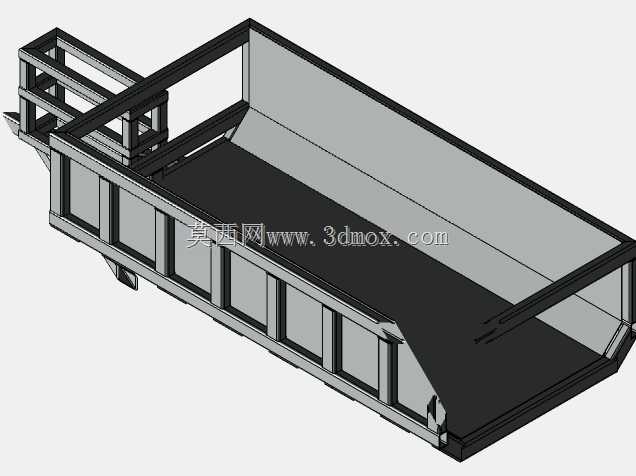

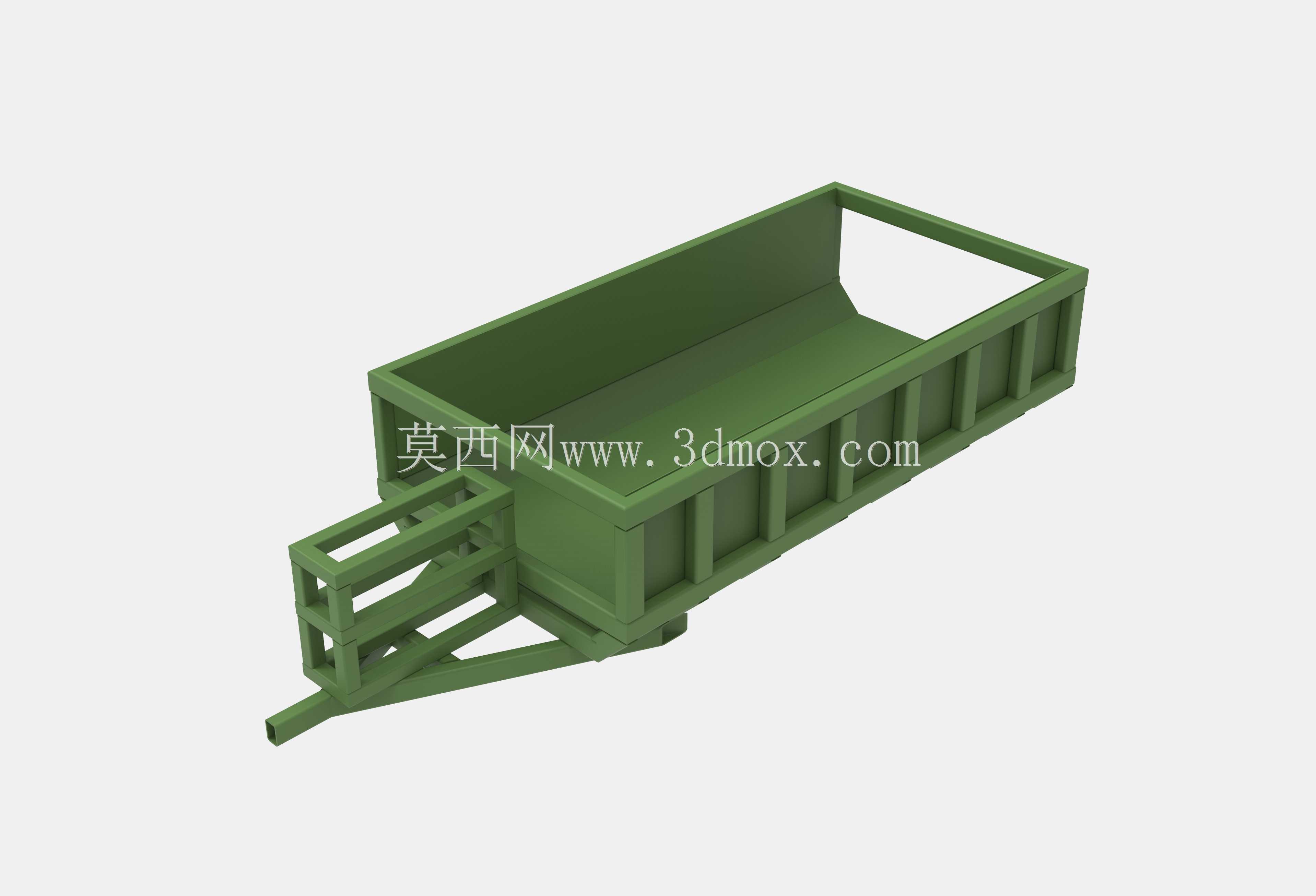

　　这款焊接结构的拖挂承载装置，主要适配小型牵引动力单元，在厂区短途物料转运、农田农资搬运、小型工程现场散料输送场景中有着极高的使用频次，区别于一体冲压成型的货厢结构，全焊接的框架式设计更适配小批量定制化的生产需求，无需开制大型冲压模具，通过标准型材下料、组焊即可完成生产，制造成本与生产周期都更可控。从结构设计逻辑来看，整个装置分为牵引连接段、主承载货厢、行走机构安装位三个核心部分，牵引端采用框架式三角支撑结构，前端预留牵引销安装孔位，两侧的斜向支撑梁直接延伸到货厢底部的主纵梁位置，将牵引过程中的拉压载荷直接传递到主承载框架上，避免局部应力集中导致的焊缝开裂问题，牵引架的高度设置匹配常规小型牵引设备的牵引座高度，

　　安装时无需额外调整牵引点高度，保证挂接后整个货厢处于水平状态，避免行驶过程中出现载荷偏移。主货厢部分采用U型整体承载结构，厢体底板采用整板铺设，底部等距布置横向加强梁，两端与侧边纵梁满焊连接，侧边栏板采用等距布置的竖向加强筋结构，每道加强筋都从底板纵梁位置向上延伸至栏板顶部，既可以降低栏板的薄板厚度控制整体自重，又能保证散料装载时栏板不会出现外鼓变形，货厢尾部预留了可开启尾门的安装铰接位，后期可根据使用需求加装翻板式尾门，方便散料的自卸作业。在安装边界的设计上，货厢底部的行走机构安装位预留了标准轮轴的安装空间，轮距设置匹配常规非道路行驶的通行宽度，既可以在狭窄的厂区通道内灵活转向，也能在田间非铺装路面保持足够的行驶稳定性，

　　整个装置的重心高度控制在合理区间，满载状态下侧倾稳定角满足非道路移动设备的安全要求，不会在转向时出现侧翻风险。焊接工艺的设计上，所有承载焊缝都采用连续角焊缝，非承载部位采用间断焊控制焊接变形，组焊时通过工装夹具固定各梁的相对位置，避免焊接热变形导致的整体尺寸偏差，所有外露的焊缝都做打磨处理，去除焊渣与飞溅，既提升外观质量，也避免应力集中点的产生。实际使用过程中，这种全焊接结构的拖厢相比螺栓拼接的结构，整体刚性更强，长期在颠簸路面行驶也不会出现连接螺栓松动的问题，维护成本更低，厢体内部的圆角过渡设计，既可以减少散料残留，也能避免直角位置的应力集中，在装载块状物料时不会出现厢板磕碰变形的问题。牵引架与货厢的连接位置做了局部加强，

　　额外增加了三角形加强筋板，应对起步、制动时的冲击载荷，即使在满载状态下急加速或者急制动，连接位置也不会出现开焊变形的问题。整个结构的型材选型都采用常规标准规格的矩形管与钢板，市场采购便捷，后期维修更换配件时无需定制特殊型材，使用过程中如果出现局部变形，可直接通过焊接修补，无需整体更换部件，全生命周期的使用成本更低。
