工业原料立式储存储送一体化装置

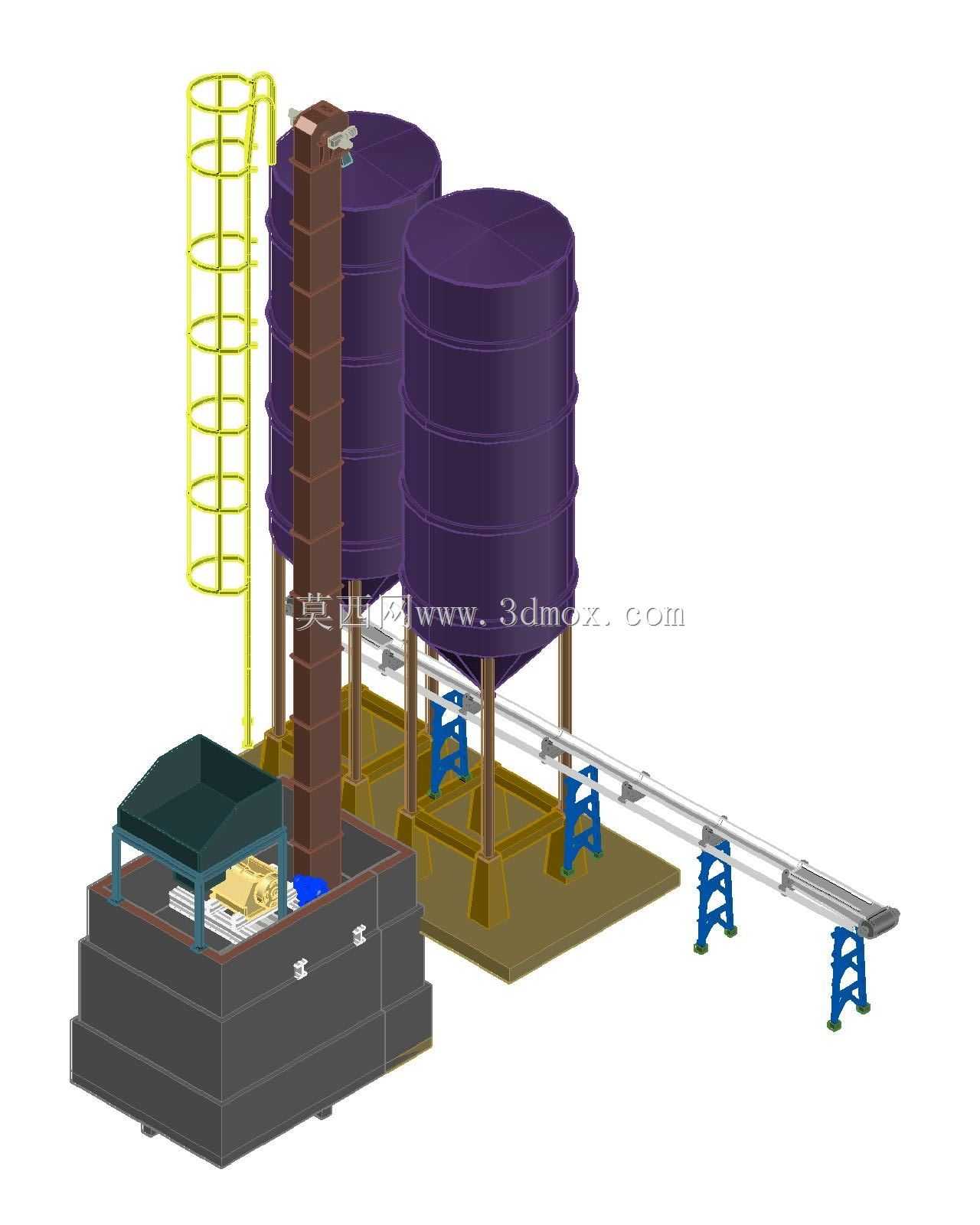

　　这套储料装置主要面向中小型加工车间的散料、颗粒料或液态工业原料的中转存储场景，常见于食品加工、橡塑混配、精细化工这类需要连续供料的生产环节，替代传统零散堆放的储料桶，解决车间原料存储杂乱、转运效率低的问题。整套装置采用立式储罐搭配低位操作工位、水平输送线的布局，两个深紫色立式储料罐为核心存储单元，罐体采用支腿架空设计，底部预留足够的落料空间，可直接对接下方的出料控制机构，无需额外搭建高位操作平台就能完成出料管路的对接检修。罐体旁设置带护笼的垂直爬梯，护笼采用环形圈加竖向筋的标准安全结构，爬梯踏棍间距符合工业登高作业的安全规范，操作人员可通过爬梯抵达罐顶完成进料、液位检查、罐顶维护等作业，避免无防护登高的安全隐患。

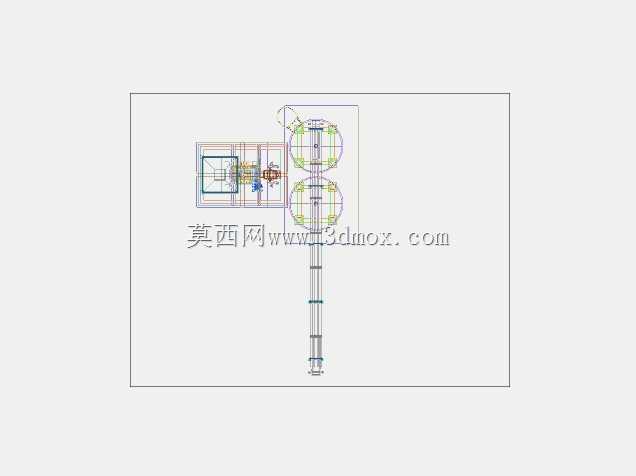

　　低位操作工位采用下沉式箱型基座设计，基座内部预留了泵体、阀门、控制元件的安装空间，顶部设置带斜坡的进料防护盖，既可以阻挡杂物落入操作区，也能避免进料时物料飞溅，基座侧面预留了检修口，日常维护时无需拆解整体结构就能完成内部元件的更换调试。连接储罐与下游工位的水平输送线采用标准铝型材导轨搭配蓝色可调支脚，支脚底部设置安装底板，可通过膨胀螺栓直接固定在车间水泥地面上，输送线的高度可根据下游设备的进料口高度做±50mm的微调，适配不同型号的加工设备进料需求，输送线的辊道间距根据常见散料的粒径设计，不会出现卡料、漏料的问题。设计阶段优先考虑了车间安装的适配性，整套装置的最大外轮廓尺寸控制在长6.2米、宽3.1米、高4.8米范围内，

　　对车间层高的要求不高，常规4.5米层高以上的标准厂房都能安装，安装时不需要对车间地面做特殊处理，只要保证地面平整度误差在5mm以内就能完成调平固定。结构上做了模块化拆分，储罐、爬梯、操作基座、输送线都为独立模块，运输时可以拆分装车，进场后通过螺栓连接就能完成组装，不需要现场焊接作业，降低了安装的施工难度。储罐的容积设计按照单班8小时生产的原料消耗量配置，单罐有效容积为12立方米，两个罐可分别存储不同类型的原料，满足配方切换时的快速供料需求，罐体底部采用锥底设计，锥角设置为60度，保证流动性一般的粉料也能依靠自重完全落料，不会在罐底积料造成原料浪费或者交叉污染。操作工位的布局充分考虑了操作人员的作业习惯，

　　操作面板的安装高度设置在距离地面1.2米的位置，符合人体工程学要求，操作人员站立作业时不需要弯腰或者抬手就能完成所有阀门、开关的操作，工位旁预留了工具放置区，可放置检修工具、取样容器等常用物品。输送线的驱动端设置在靠近操作工位的一侧，日常维护时不需要爬到输送线末端就能完成驱动电机的润滑、皮带张紧度调整等作业，输送线两侧预留了传感器安装位，可根据实际需求加装料位传感器、堵料检测装置，接入车间的集中控制系统后可实现自动供料，不需要人工值守盯防。整套结构的受力经过校核，储罐支腿采用型钢焊接结构，可承受满料状态下的总载荷，抗风载、抗震动能力满足车间室内安装的要求，即使是临近冲压设备、机床等有震动的工位，也不会出现结构变形、连接松动的问题。
