TO263-5L封装XL4015降压转换芯片结构

　　在各类低压直流供电的电子设备开发场景中，板载电源转换环节的器件选型与结构适配，直接决定了整板的布局效率与长期运行可靠性，这款五引脚封装的降压转换器件，就是面向中小功率直流降压场景设计的核心功率元件。从实际应用场景来看，这类器件广泛覆盖消费类电子主板、工业控制板卡、小型通讯终端设备、车载低压供电模块等领域，承担着将较高电压的直流输入，稳定转换为负载端所需低压直流供电的核心作用，比如常见的12V输入转5V给USB外设供电、24V工业母线转12V给板载控制芯片供电的场景，都能见到同类型器件的应用。

　　从功能特性上看，这款五引脚架构的器件集成了功率开关管、反馈采样回路、过流保护、过热关断等核心功能单元，外围仅需搭配功率电感、输入输出滤波电容、反馈分压电阻即可构成完整的降压电路，不需要额外配置外置功率管，能大幅简化板卡的电源回路设计，降低整体BOM成本与PCB占用面积。器件的引脚排布遵循TO263-5L的标准封装规范，五个引脚分别对应输入、输出、接地、反馈、使能等功能定义，引脚采用宽铜片冲压成型结构，既可以保证大电流通过时的载流能力，也能在回流焊接过程中与PCB焊盘形成可靠的焊点连接，减少虚焊风险。

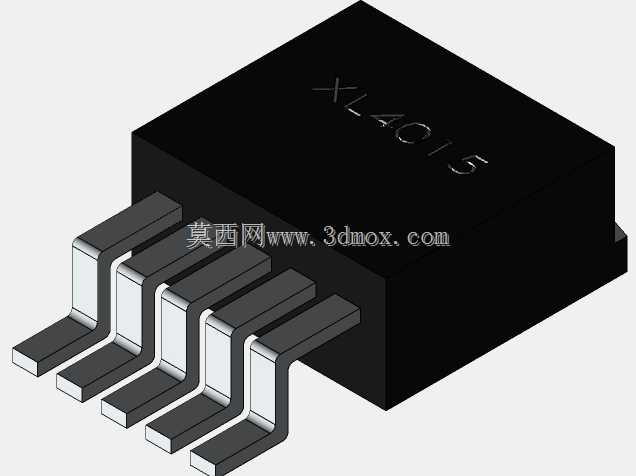

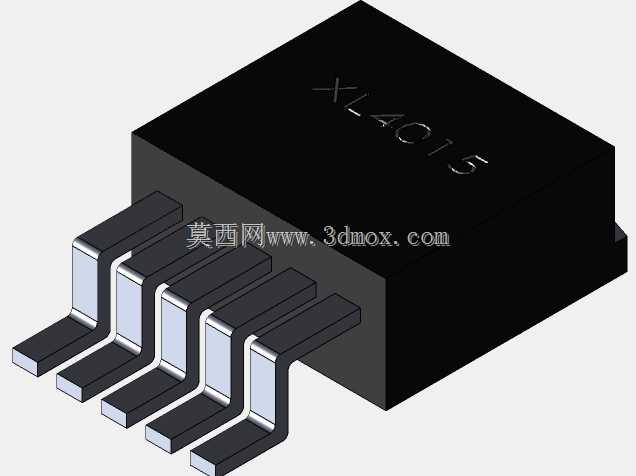

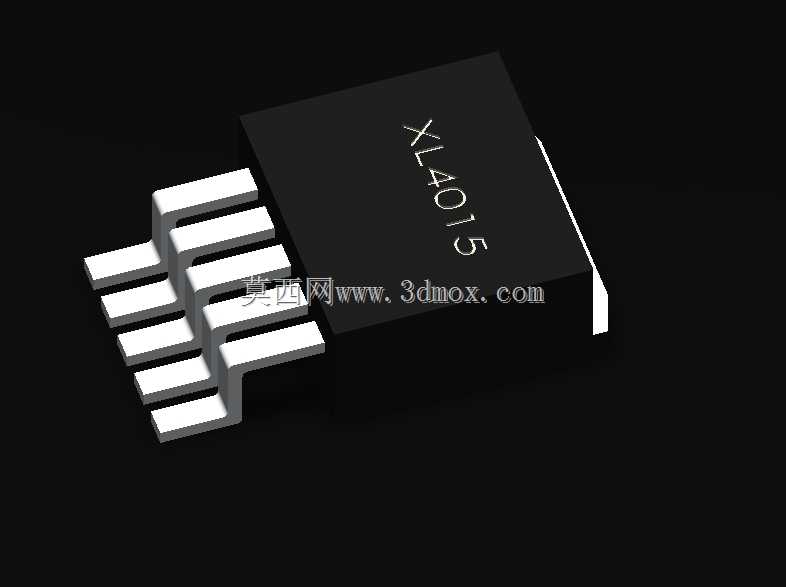

　　在结构设计层面，这款器件的封装本体采用黑色环氧塑封材质，将内部的硅基芯片、绑定引线完全密封包裹，能抵御日常使用环境中的潮气、粉尘侵蚀，同时塑封本体的背面带有裸露的金属散热焊盘，焊接时需要与PCB上对应的散热铜箔充分连接，通过PCB铜箔的散热面积带走器件工作时产生的热量，保证满负载运行时的结温处于安全区间。设计三维模型时，严格遵循TO263-5L封装的标准尺寸公差要求，对引脚的宽度、引脚间距、本体长宽高、散热焊盘的位置尺寸都做了精准还原，引脚的成型角度也完全匹配实际贴片元件的成型状态，不会出现模型与实际器件尺寸偏差导致的PCB封装干涉问题。

　　考虑到板卡布局时的安装边界，模型还原了器件的最大外形轮廓尺寸，包括引脚伸出本体的长度、本体顶部的丝印标识区域高度、散热焊盘的下沉高度，在进行PCB三维装配校验时，可以直接调用该模型检查器件与周边电解电容、功率电感、接插件等元件的安全间距，避免出现生产装配时的元件干涉问题。同时模型也还原了器件本体表面的型号丝印位置与标识样式，在做整机产品的渲染展示时，能更真实地还原板卡的实际装配效果，方便结构设计人员评估整机内部的元件布局合理性。

　　对于电源类板卡的设计人员来说，这类标准封装功率器件的三维模型精度，直接影响到EMC布局、散热设计、装配校验的工作效率，精准的模型可以提前在设计阶段规避很多生产端的潜在问题，比如引脚与走线的距离不足导致的耐压问题、器件高度超过壳体内部空间导致的装配顶壳问题、散热焊盘与周边铜箔的连接面积不足导致的器件过热问题等。在实际的建模过程中，还特意还原了引脚根部与塑封本体连接的过渡圆弧结构，以及塑封本体边角的微小倒角，这些细节虽然不影响整体的尺寸校验，但在做产品的高清渲染、装配动画演示时，能让模型的真实感大幅提升，不会出现棱角过于生硬、与实际器件外观差异过大的问题。

　　从安装工艺适配性来看，这款封装的器件完全适配标准的SMT回流焊工艺，模型中引脚的共面度也按照实际器件的工艺公差做了还原，在进行钢网设计、焊盘设计校验时，可以结合模型的引脚尺寸评估钢网开口的大小与位置，保证焊接时的锡量充足，减少立碑、虚焊等焊接缺陷的出现概率。对于需要做电源模块热仿真的工程师来说，精准的外形模型也可以为热仿真提供准确的实体边界，方便设置器件的发热功率、散热面的接触热阻等参数，提升热仿真结果的参考价值。
