铁氧体磁芯环形绕线电感结构设计

　　做电源类产品的结构设计时，磁环电感的选型和建模往往是容易被忽略但直接影响整机性能的环节，这类铁氧体磁芯电感的应用场景覆盖极广，小到消费类电子的DC-DC电源模块、通讯设备的信号滤波回路，大到工业控制板卡的EMI抑制单元、新能源车载充电机的功率补偿回路，都能见到这类环形绕线结构的身影。不同于工字电感或贴片叠层电感，环形磁芯的闭合磁路结构能最大程度降低漏磁，在大电流通过时不容易出现磁饱和问题，这也是很多功率回路优先选用这类结构的核心原因。

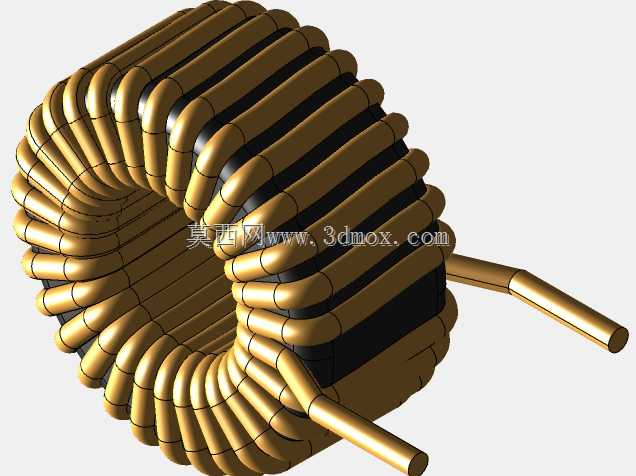

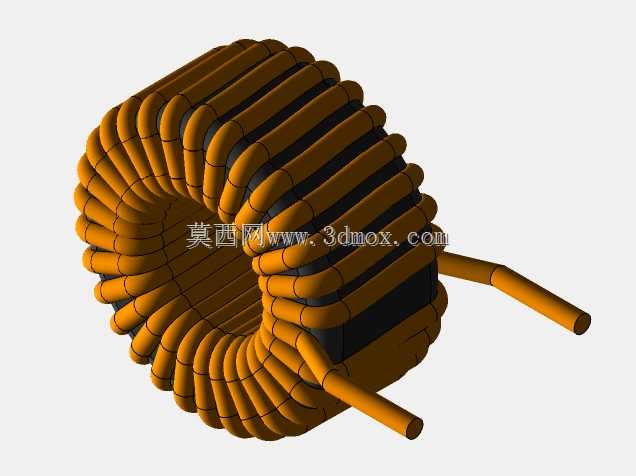

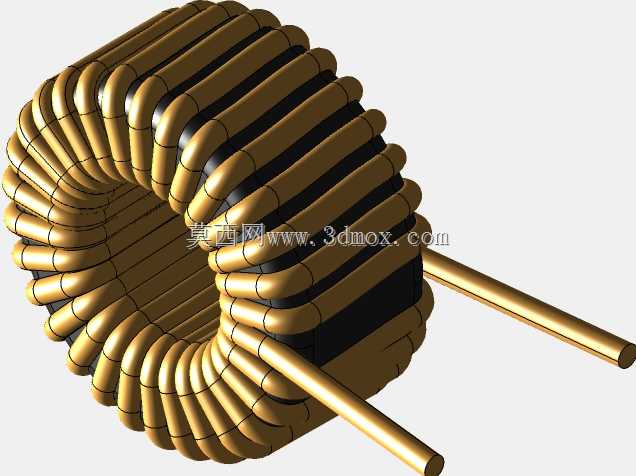

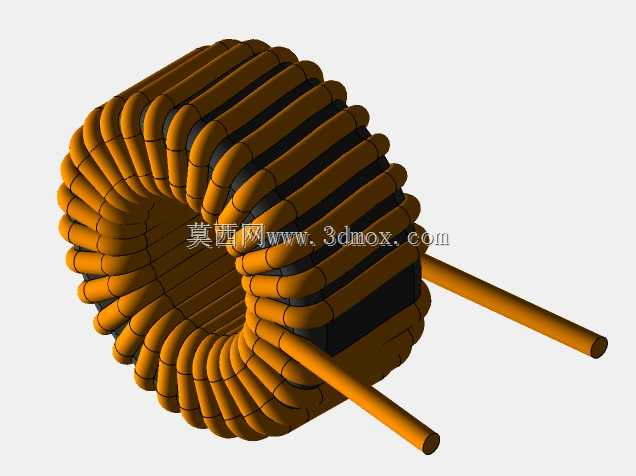

　　从实际功能特性来看，这款电感的设计核心围绕磁路闭合与绕组排布展开，铁氧体磁芯本身的初始磁导率选型直接决定了电感量的基础范围，绕组采用多股漆包线均匀环绕在磁环整周的排布方式，一方面能让绕组产生的磁场完全在磁芯内部形成闭环，减少对外的电磁辐射，避免干扰板卡上其他敏感的信号线路，另一方面均匀绕制的方式也能降低绕组自身的分布电容，提升电感在高频工况下的阻抗特性，满足滤波场景下对宽频带噪声抑制的需求。两个引出引脚采用直插式设计，引脚长度预留了足够的波峰焊吃锡空间，同时引脚与磁环端面的距离做了严格控制，既避免焊接时热量直接传导到磁芯导致磁芯开裂，也能保证插件时引脚能顺利穿过PCB对应的安装孔，不会出现引脚偏位无法插装的问题。

　　建模过程中需要重点关注几个安装边界的尺寸，首先是磁环的外径与内径差值，这个尺寸直接决定了单层可绕制的漆包线匝数，绕线时绕组的厚度不能超过磁环的轴向高度，否则会导致元件整体高度超出板卡的安装空间限制，尤其是在薄型电源模块的设计中，元件高度的冗余量往往只有几毫米，绕组凸起过高会直接导致外壳无法装配。其次是两个引出引脚的中心距，这个尺寸必须和PCB封装的焊盘孔位严格匹配，引脚的线径也要和焊盘孔径对应，既要保证插件时的顺畅度，也要避免孔径过大导致焊接时焊锡沿引脚缝隙渗透到元件侧，长期使用后出现虚焊问题。另外磁环的边角位置在建模时做了微小的圆角处理，这一点是很多新手建模时容易忽略的细节，实际生产中如果磁环边角过于锐利，绕线时漆包线的绝缘层很容易被磁芯的毛刺刮破，造成绕组匝间短路，直接导致电感失效，圆角处理既能保护漆包线的绝缘层，也能在绕线作业时减少线材的磨损，提升生产良率。

　　从结构设计的思路来看，这类电感的建模不需要做过多的冗余结构，所有结构特征都服务于电气性能与装配可靠性：磁芯部分采用标准的环形回转体结构，保证磁路各位置的截面积一致，避免局部磁通量密度过高出现局部饱和；绕组部分每一圈漆包线都紧密贴合磁环表面排布，相邻绕组之间的间隙控制在均匀范围内，既不会因为间隙过大浪费磁环的绕线空间，也不会因为间隙过小导致绕组之间的绝缘耐压不足；引出端的线材做了平直处理，没有多余的弯折，避免插件时引脚应力集中导致根部断线。在实际选型匹配时，还要结合板卡的安装空间确认元件的整体占位，这类磁环电感在PCB上的投影是圆形，布局时要在元件周边预留足够的安全距离，尤其是和周边金属结构件的距离要满足安规要求，避免高压工况下出现拉弧问题。另外绕组表面的绝缘涂层厚度也要纳入尺寸考量，涂层过厚会增加元件的整体外径，导致周边元件的装配干涉，涂层过薄则无法满足绕组与外部结构之间的绝缘要求，建模时需要把涂层的厚度公差考虑进去，预留0.1-0.2mm的装配余量，避免实际生产时因为涂层厚度波动出现装配问题。
