小型灌封式电源变压器三维结构设计

　　在低压小功率供电场景里，这类小型灌封变压器的应用覆盖范围极广，从工业控制板卡的辅助供电、小型家电的控制回路电源，到通讯终端设备的电压转换模块，都能见到同结构产品的身影。做这类元件的三维建模时，最先要锚定的是实际安装场景的边界约束——很多时候这类变压器是直接焊装在PCB板上，或是通过侧边带安装孔的固定耳锁在设备内部的钣金支架上，所以建模初始阶段就要把安装位的公差带考虑进去，不能只盯着元件本身的外形做结构。

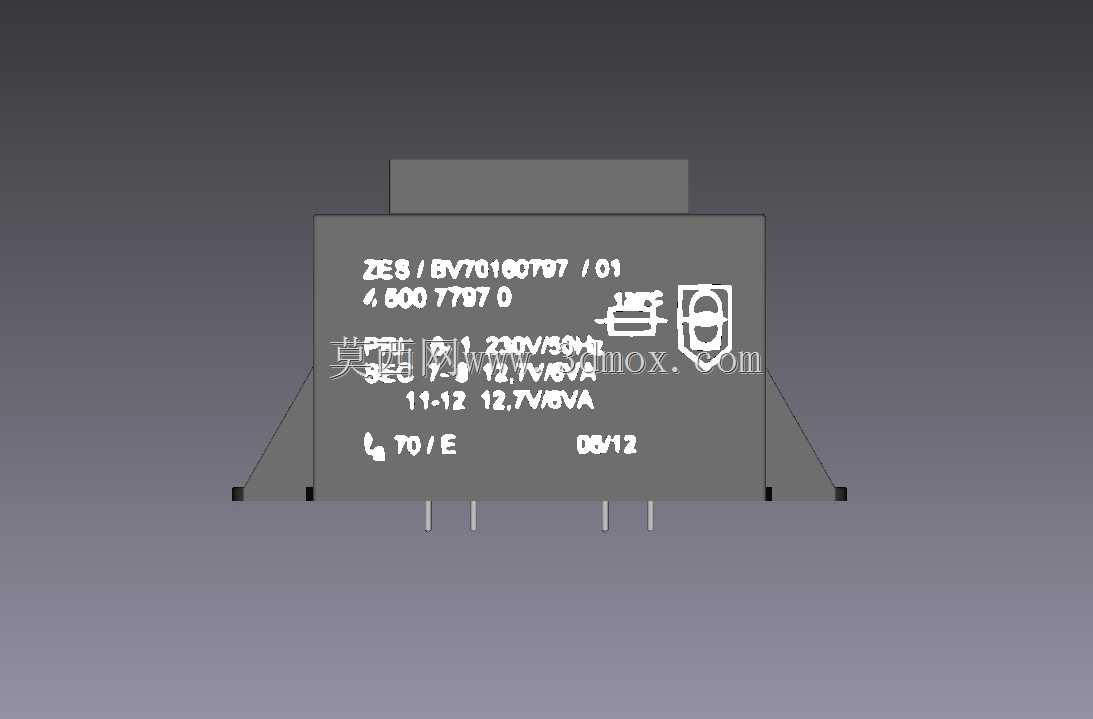

　　从功能特性来看，这款变压器属于典型的工频隔离型结构，灌封外壳的设计一方面是为了固定内部的铁芯与绕组，避免设备运行过程中的振动导致绕组移位、引线脱焊，另一方面环氧树脂灌封层也能起到绝缘防护的作用，适配潮湿、多粉尘的工业安装环境，同时还能降低绕组工作时产生的电磁辐射对外围敏感电路的干扰。建模过程中，外壳表面的参数标识区域做了凹陷处理，对应实际生产中丝印参数的位置，不需要额外做凸起字符，避免后续装配时和周边元件产生干涉。

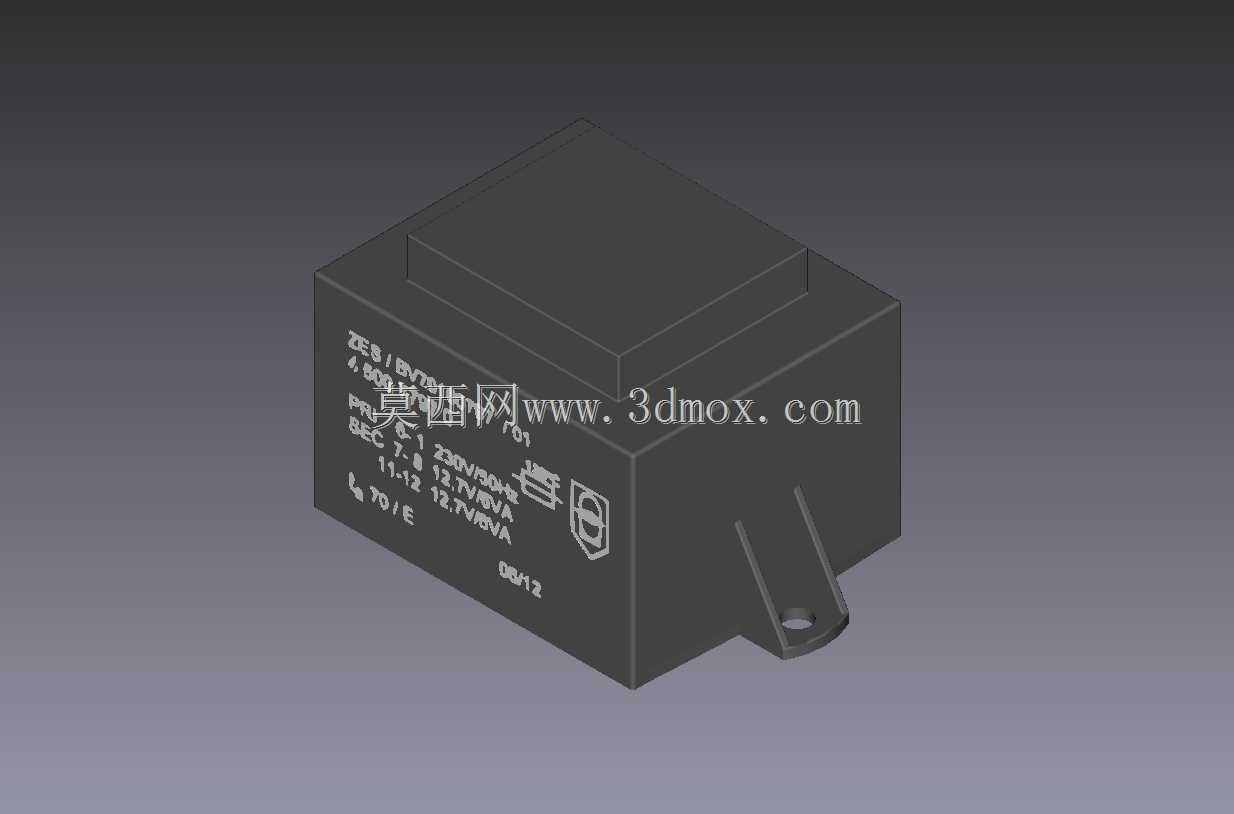

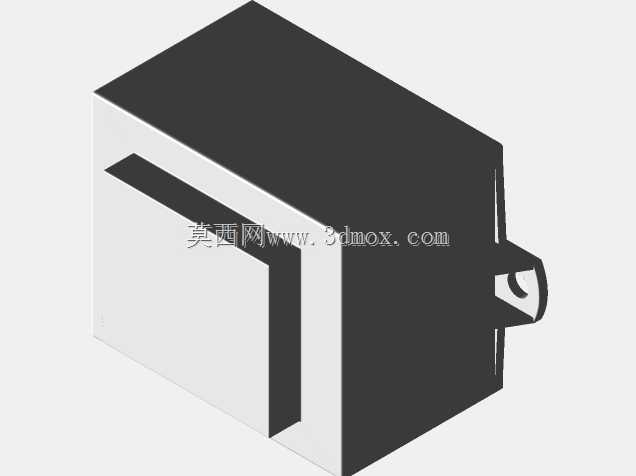

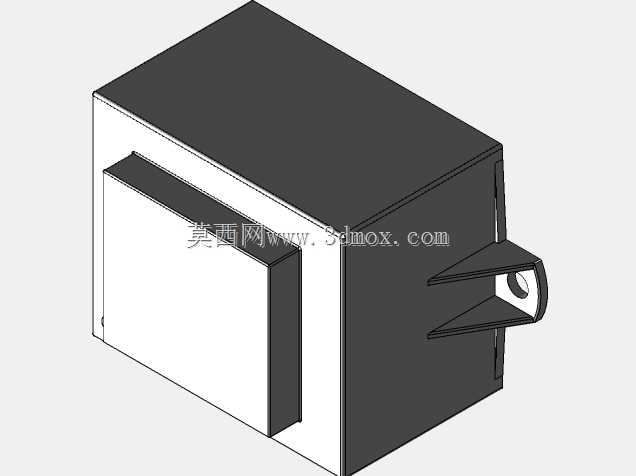

　　设计思路上，主体采用方正的立方体结构，是为了最大化利用设备内部的规整安装空间，顶部略高出主体的凸台结构，对应内部绕组的绕制高度差，避免灌封时顶部出现环氧树脂填充不满的空腔。侧边伸出的带孔安装耳，做了圆角过渡处理，既可以减少安装时的应力集中，避免锁付螺丝时外壳出现开裂，也能在自动化插件装配时减少卡料的概率。安装耳上的通孔尺寸按照常用的M3自攻螺丝规格设计，孔位周边做了局部加厚，保证锁付时的结构强度，不会因为螺丝扭矩过大导致固定位碎裂。

　　尺寸边界的把控是这类元件建模的核心要点，主体的长宽尺寸要匹配PCB板上预留的元件占位，高度方向要预留和设备上盖之间的安全绝缘间隙，不能出现装配后顶到外壳的情况。引出端的位置排布要对应PCB上的焊盘孔位，引脚的伸出长度要满足波峰焊的吃锡要求，同时不能过长导致和底层布线形成安全距离不足的问题。外壳的侧壁厚度按照灌封工艺的要求做了等厚设计，避免注塑生产时出现缩痕、填充不均的缺陷，底部的边缘做了微小的倒角，方便自动化装配时的导向对位，不需要人工调整就能顺利卡入治具定位槽。

　　实际选型应用时，这类结构的变压器通常用于12V等级的小功率供电回路，建模时还原的安装结构可以直接导入设备整体装配体做干涉检查，提前排查安装位周边的电容、接线端子等元件是否和变压器本体存在位置冲突，也能模拟走线时引线的弯折半径是否满足工艺要求，避免实际打样后才发现装配干涉，反复修改PCB和结构件增加开发成本。做结构验证时，还可以通过模型的重量参数核算灌封环氧树脂的用量，提前估算元件的整体重量，评估PCB板焊盘的承重能力，对于震动较大的使用场景，还能基于这个模型设计额外的固定压片，进一步提升元件安装的可靠性。
