松下SPST圆形按钮J形弯管SMD轻触开关

　　这款表面贴装式轻触开关，是消费电子、通讯终端、便携工控设备人机交互回路里的核心触发元件，日常接触的蓝牙耳机功能按键、智能手环侧键、小型手持检测设备的操作触发位，都能见到同规格器件的应用。从实际选型适配角度看，这类开关的核心作用是在低压小电流回路里完成通断信号触发，额定0.02A、15VDC的负载参数，刚好匹配绝大多数MCU主控的IO口输入回路要求，不会出现触点过载烧蚀或者触发电流不足导致的信号误判问题。

　　设计层面，这款开关采用SPST常开式触点结构，未触发状态下触点保持断开，触发回路无待机电流消耗，对电池供电的便携设备来说，能有效降低待机功耗，延长整机续航时长。操作端的圆形按钮做了弧面过渡处理，按压时的受力分布更均匀，2.4N的触发按压力度经过调校，既不会因为按压力度过轻导致口袋、设备收纳过程中的误触发，也不会因为力度过大造成操作手感生涩，连续按压的反馈一致性较好，适合需要高频次操作的功能位使用。

　　封装结构上采用J形弯管引脚设计，和常规直插引脚或者鸥翼型引脚相比，J形引脚的贴装占位更紧凑，焊接时引脚与焊盘的接触面积更大，回流焊过程中的引脚共面性容错率更高，能有效降低SMT贴片过程中的虚焊、立碑不良率。开关底部的压花胶带设计，是为了在SMT贴装前的编带供料环节，增加器件与载带之间的摩擦力，避免高速贴装吸嘴取件时器件移位，同时贴装完成后压花胶带的残胶控制在行业标准范围内，不会在PCB板面残留多余胶渍影响后续测试工序。

　　从安装边界尺寸来看，这款SMD封装开关的整体厚度控制在超薄区间，适合对整机堆叠厚度有严格要求的便携通讯设备，比如超薄功能机、TWS耳机充电盒的内部按键位，不需要在结构壳体上预留过深的按键避让槽，能给内部电池、主板元件留出更多堆叠空间。引脚的排布间距经过优化，焊盘设计时不需要额外加大阻焊隔离距离，常规0.2mm阻焊桥宽度即可满足生产要求，不会出现焊盘连锡的问题。

　　实际结构设计适配时，需要注意按键帽与开关按钮的同轴度偏差控制在0.3mm以内，避免偏心按压导致的开关触点受力不均，长期使用后出现触发失效的问题。开关的触发行程属于短行程范畴，结构设计时按键帽的活动间隙要控制在0.1-0.2mm之间，间隙过大会导致按键晃动异响，间隙过小则会出现装配公差累积导致的开关常通问题。另外这款开关的密封等级满足日常消费电子的防汗、防零星泼溅要求，不需要额外在按键位置加装硅胶防水圈即可应对日常使用场景，能有效简化整机结构的防水设计复杂度，降低物料与装配成本。

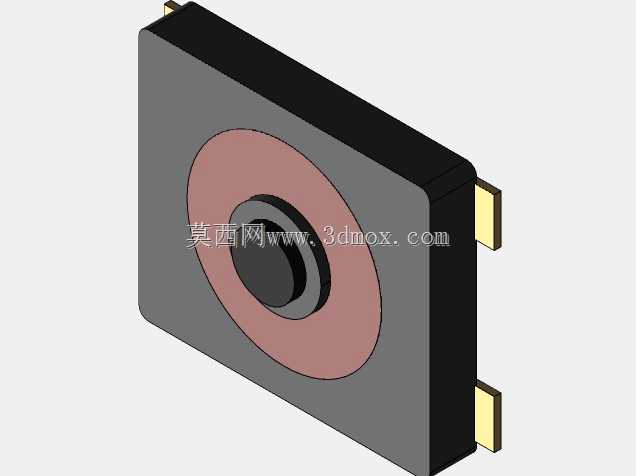

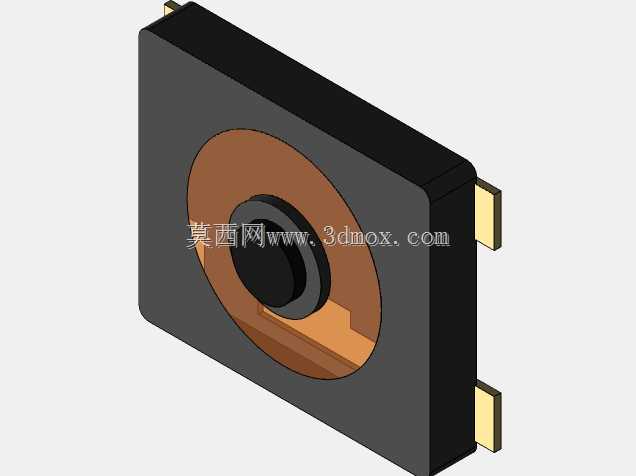

　　从三维建模的角度来说，还原这款开关模型时，需要重点关注J形引脚的弯折弧度与共面度参数，引脚的弯折位置如果建模偏差超过0.1mm，在做PCB装配干涉检查时就会出现引脚与焊盘错位的误判，影响结构评审效率。按钮的凸起高度、本体的四角倒角细节也需要精准还原，方便结构工程师做壳体按键避让位的干涉检查，避免开模后出现按键卡滞、按不到位的问题。开关本体的黑色塑壳与金色接触簧片的分层结构也要准确体现，方便做整机BOM的物料可视化核对，减少生产环节的物料错装风险。
