FLIR辐射轻子热成像开发转接板结构

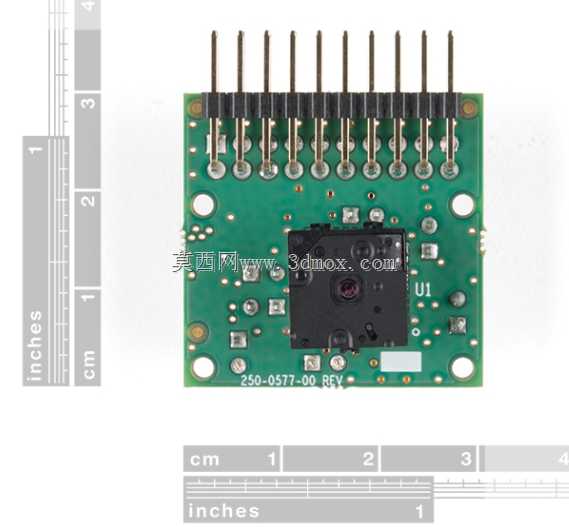

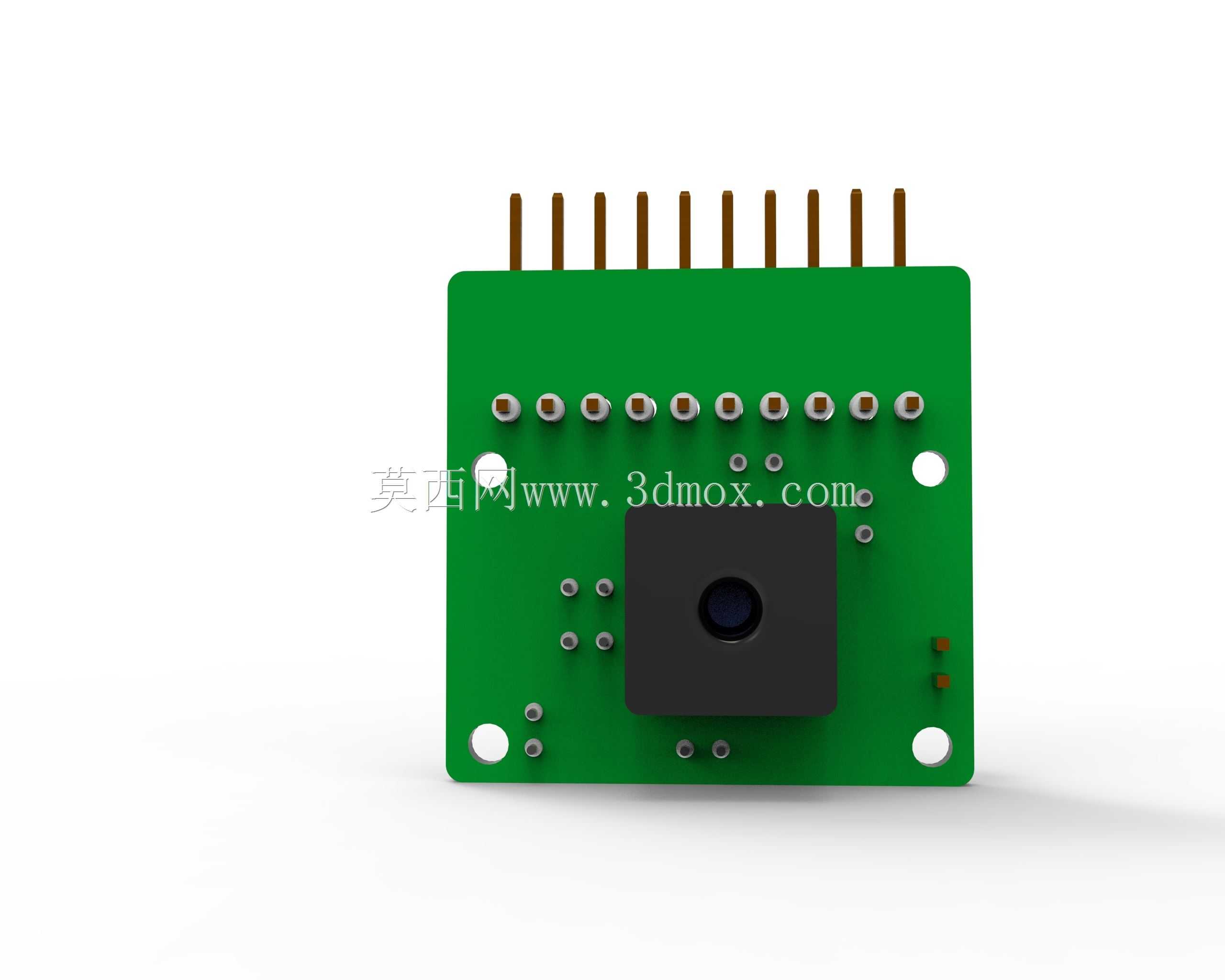

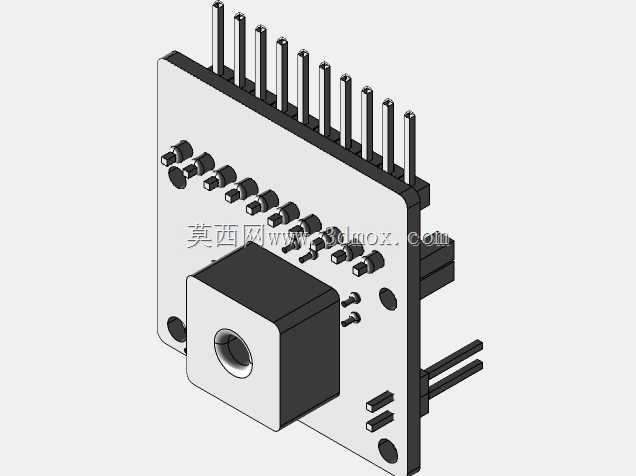

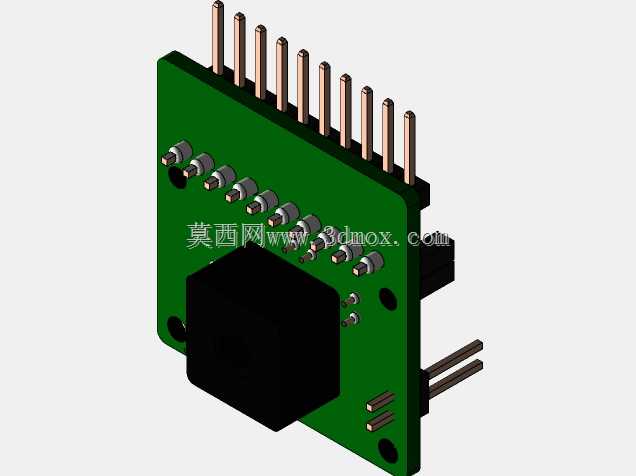

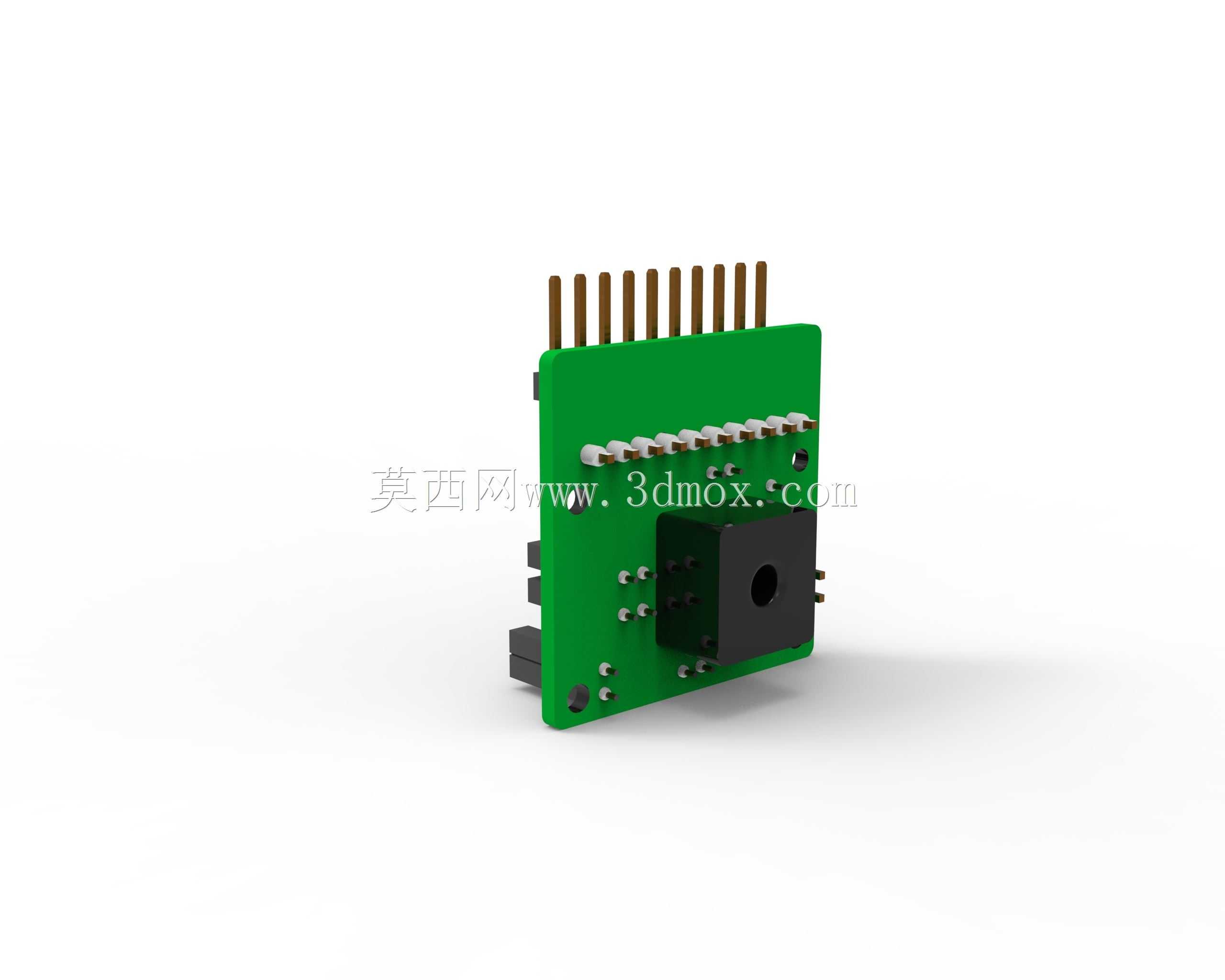

　　这款热成像开发转接板的设计，核心是围绕FLIR Lepton系列长波红外辐射测温模块的快速集成需求展开，在工业测温、设备状态巡检、户外热感探测、车载夜视辅助等场景中，这类转接载板能够大幅降低红外热成像模块的二次开发门槛，省去工程师从零设计模块供电、信号匹配电路的冗余工作。从结构布局来看，载板采用FR-4环氧玻纤基板作为主体基材，板面采用沉金工艺处理，既保证了高频信号传输的稳定性，也提升了焊接点位的抗氧化能力，板边预留的两个对称定位安装孔，孔径适配M2规格的铜柱或螺丝固定，可直接嵌入到手持测温终端、固定点位热感监测机柜、无人机吊舱载荷等不同形态的设备内部，安装时不需要额外做结构避让，板体整体厚度控制在1.6mm，

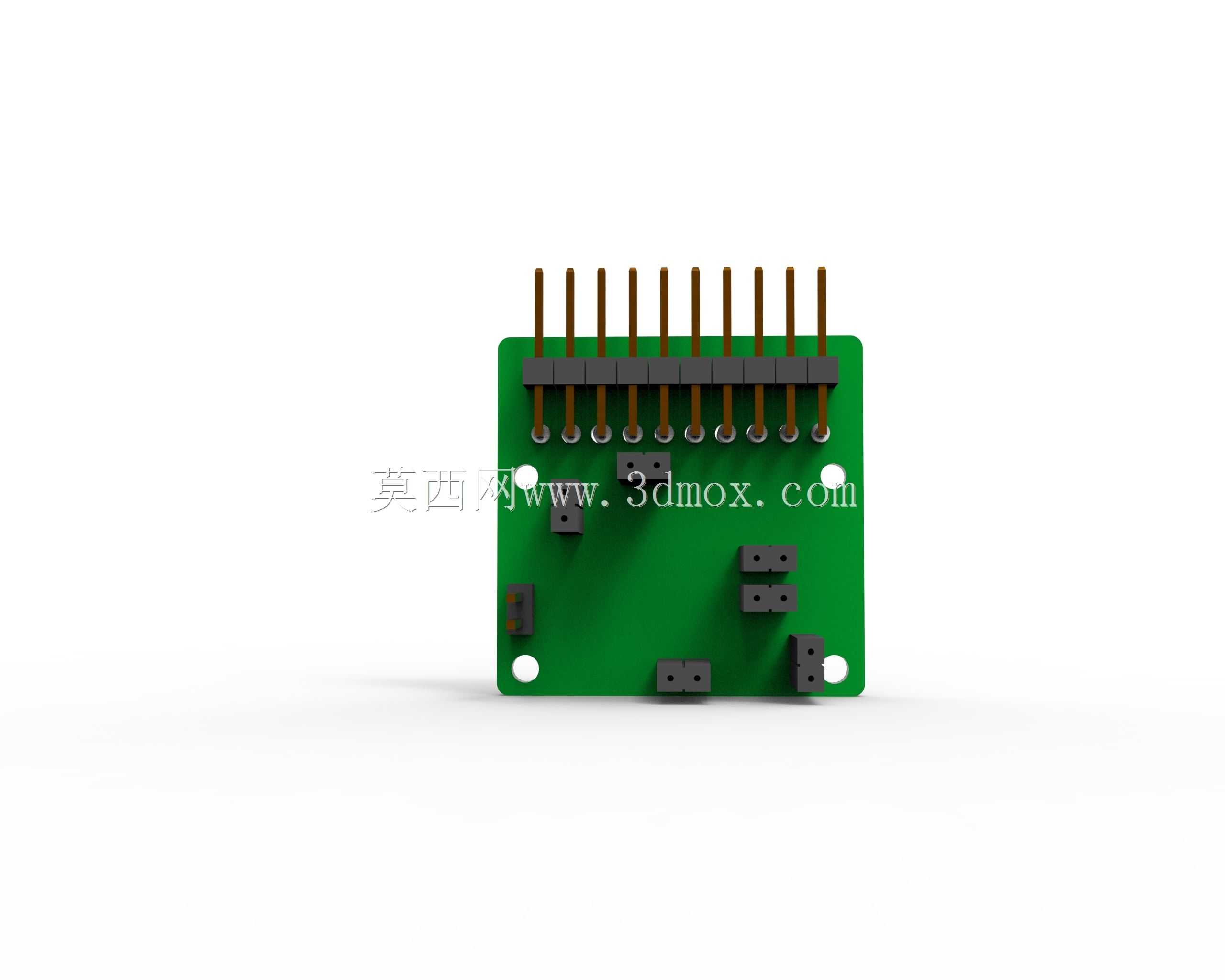

　　加上顶部排针的总堆叠高度不超过12mm，对安装空间的竖向尺寸要求极低，适配紧凑型设备的内部空间排布。板上的接口布局经过针对性优化，顶部直插排针采用2.54mm标准间距设计，兼容通用面包板、杜邦线的快速调试需求，同时也支持直插焊接到主控载板上，排针引脚定义覆盖了模块供电、SPI图像数据传输、I2C寄存器配置的全部信号通路，工程师在调试时不需要额外飞线，就能完成模块的参数配置与图像读取。供电部分的电路设计做了宽压适配处理，可接受3.5V到5.5V的直流输入，板载双路低噪声LDO稳压电路，其中一路为Lepton模块提供稳定的2.8V工作电压，另一路为板上参考时钟电路供电，25MHz有源晶振的布局紧贴模块信号输入引脚，尽可能缩短高频时钟信号的走线长度，减少信号反射与电磁干扰，保证输出的热成像数据帧稳定无丢包。板上预留的旁路电容焊位，可根据实际使用场景选择是否焊接，在电磁环境复杂的工业现场使用时，焊接对应容值的滤波电容可进一步提升供电稳定性，降低电源纹波对测温精度的影响。板体上的多个黑色塑料接插件，分别对应电源输入、外接触发信号、备用IO扩展的功能，接插件采用卧式贴片焊接，进一步压缩竖向安装空间，接插件的插拔力度经过选型匹配，既保证连接可靠性，也方便调试时快速拆装。在实际集成过程中，这套转接板不需要额外的信号匹配电路，仅通过SPI端口就能读取Lepton模块输出的全像素温度数据，模块出厂自带的逐像素校准参数可直接调用，

　　测温精度不受设备自身工作温度波动的影响，能够输出80×60分辨率的均匀热场分布数据，覆盖8至14微米的长波红外响应波段，可捕捉-10℃到150℃区间的物体表面热辐射差异。结构设计上还做了防静电与防反接保护，电源输入端串联自恢复保险丝与反接保护二极管，避免调试时接线错误烧毁核心红外模块，板边的走线全部做了圆弧处理，减少高压静电放电时的尖端放电风险，提升调试与使用过程中的可靠性。对于需要快速搭建热成像原型的工程师来说，这款转接板的结构尺寸完全匹配Lepton模块的安装定位，模块可直接通过板上的定位槽卡接固定，不需要额外做固定支架，焊接时模块的引脚与板上焊盘完全对齐，不会出现偏位虚焊的问题。在车载夜视集成场景中，

　　转接板可直接固定在车载摄像头模组的侧边，通过柔性排线连接车机主控，不需要额外设计适配电路；在工业设备状态监测场景中，可将载板固定在配电柜、电机壳体旁，实时监测设备运行时的温度异常点，提前排查过热故障隐患；在手持测温设备开发中，载板可直接嵌入到手持终端的内部腔体内，配合主控屏幕直接显示热成像画面，大幅缩短产品的开发周期。板上预留的测试点均匀分布在关键信号走线上，工程师在调试时可直接通过示波器探针测量信号波形，排查信号传输问题，不需要刮开阻焊层暴露走线，提升调试效率。整体结构没有冗余的设计元素，所有器件布局都围绕信号完整性、安装便利性、供电稳定性三个核心需求展开，既满足实验室快速原型验证的使用需求，也可直接用于小批量量产的产品集成，不需要对板体结构做二次修改。
