RMT-L-4005扁平式伺服执行器结构设计

　　做小型旋翼无人机双转子动力配套结构设计时，最先要解决的就是执行元件的安装空间与输出扭矩匹配问题，这款扁平结构的伺服执行器，就是针对这类紧凑安装场景做的结构方案。从实际装机适配来看，这类执行器不需要额外加装减速转接座，本体的输出端直接对接旋翼倾转机构或者舵面传动连杆，能省去传统舵机安装时的支架定位、联轴器找正的冗余工序，在双转子无人机的机翼倾转环节，执行器的响应延迟直接影响飞行姿态调整的精度，这款结构的转子惯量做了针对性优化，中空的输出轴设计还能让信号线从中心穿过，避免飞行过程中走线被旋翼剐蹭。

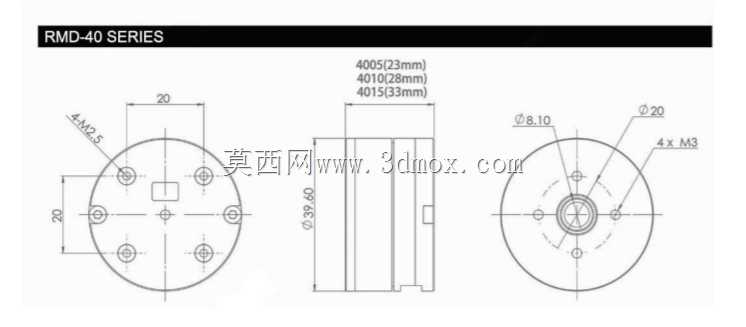

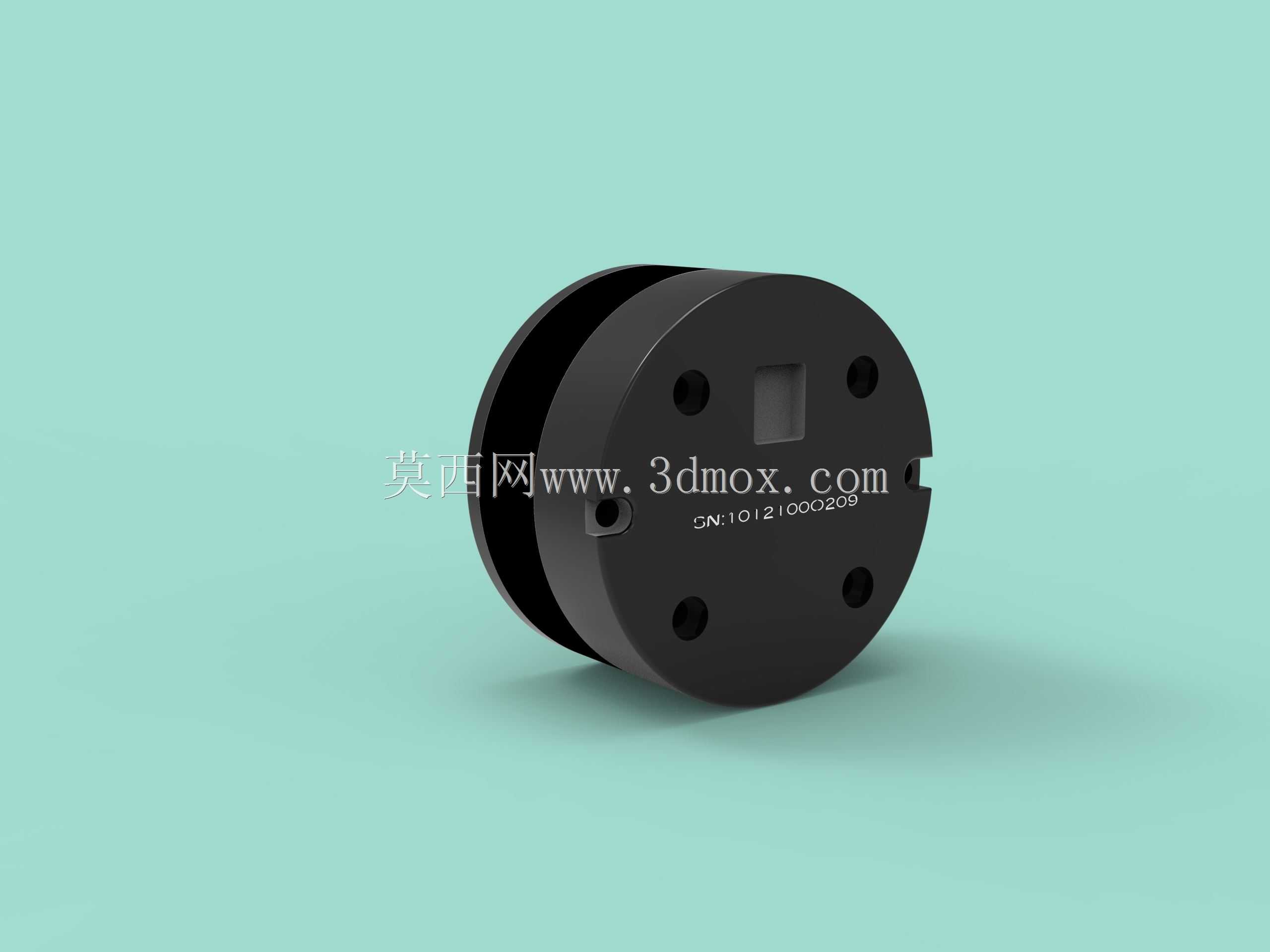

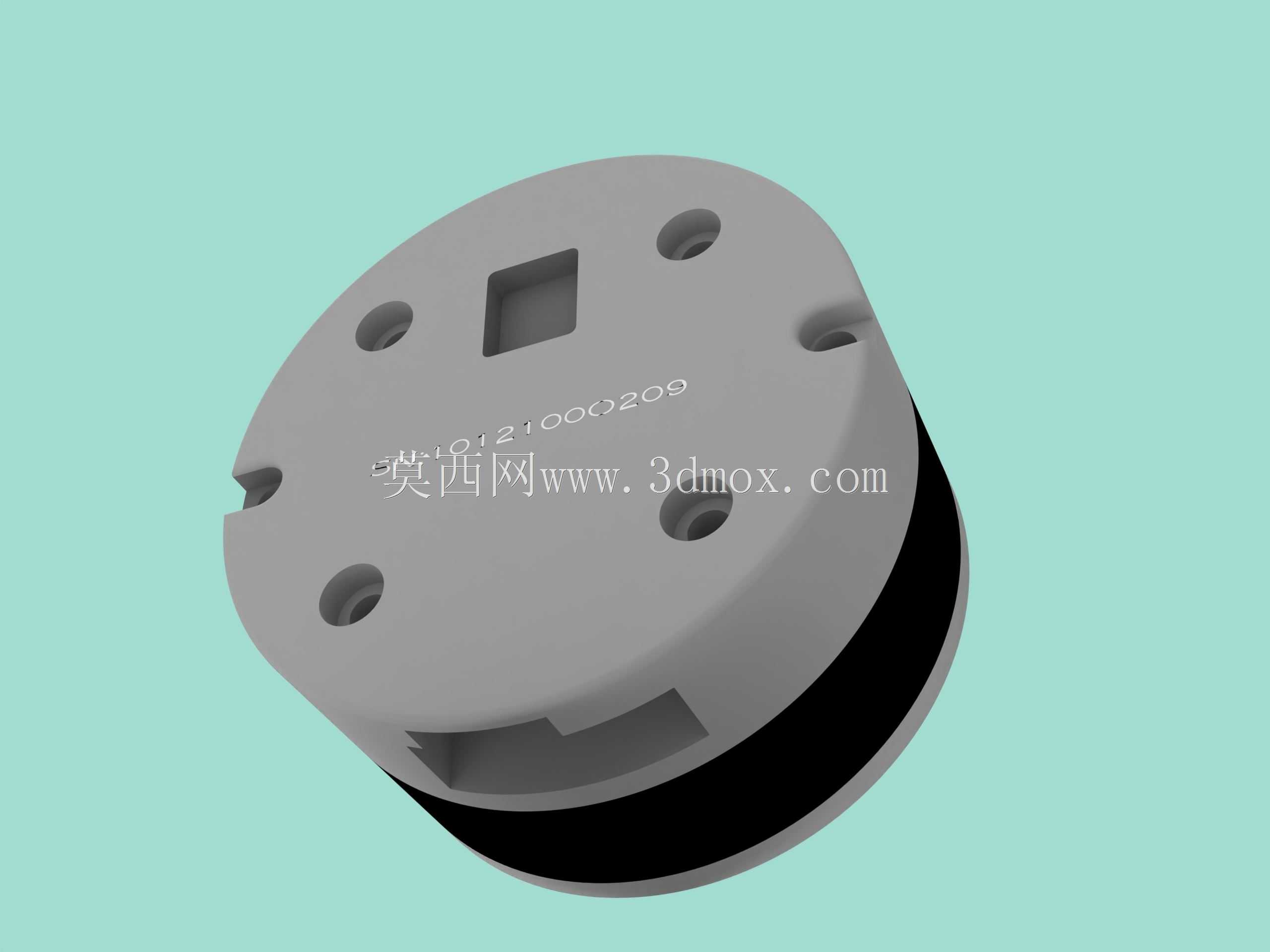

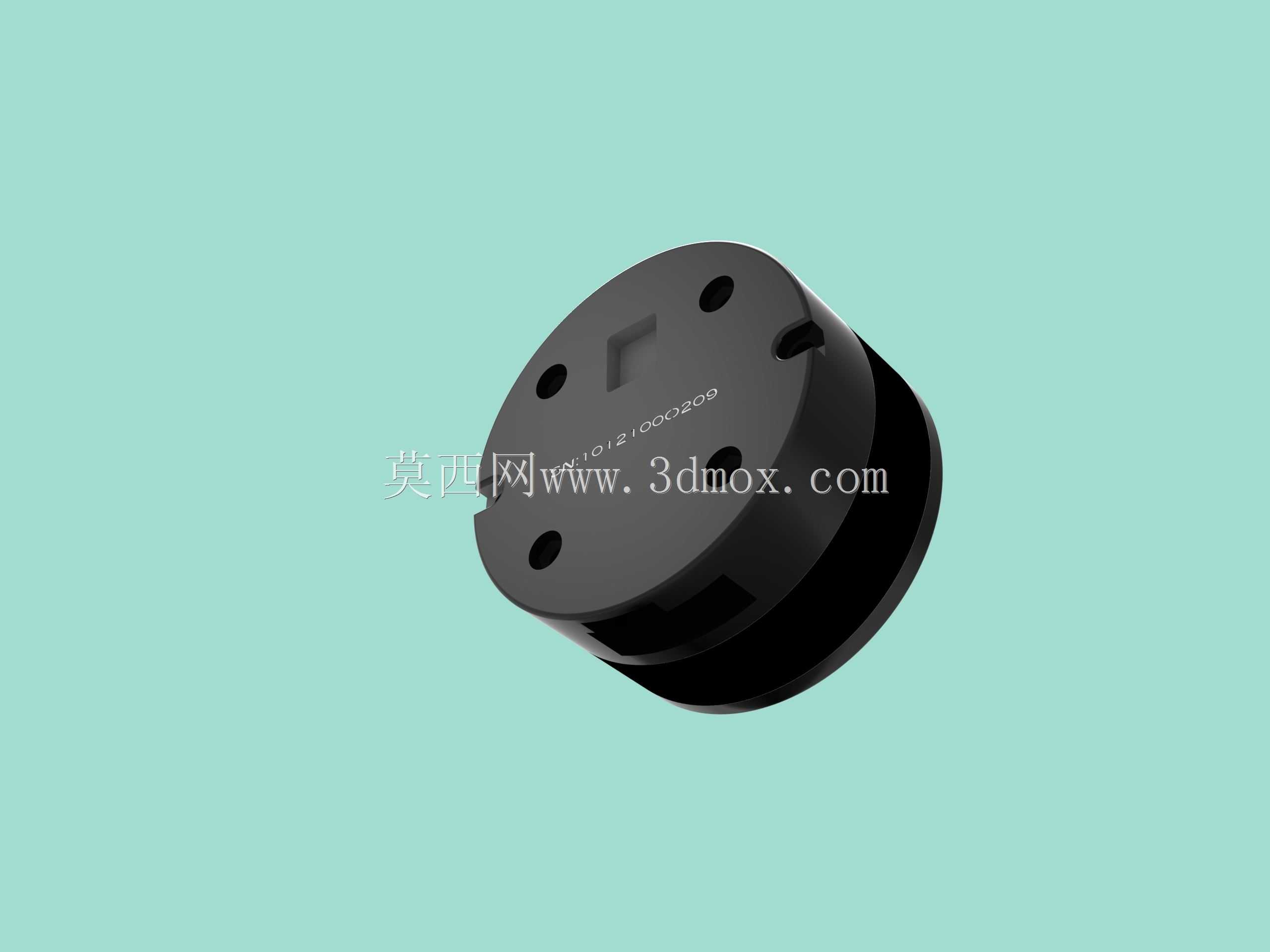

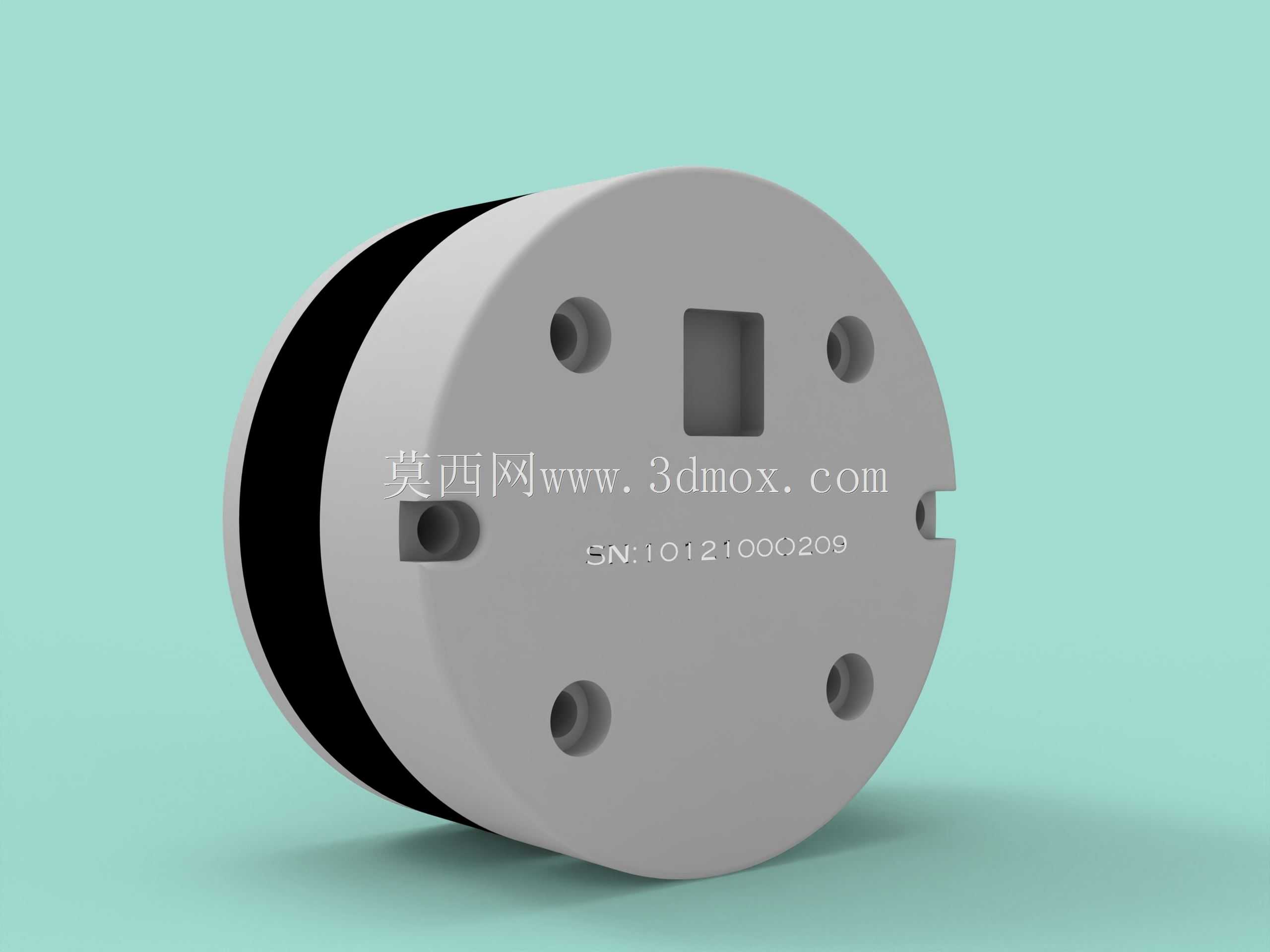

　　从结构设计逻辑来看，这款执行器采用了矮胖型的圆柱外壳，整体径向尺寸39.6mm，轴向厚度仅23mm，这种尺寸比例刚好适配无人机机臂内部的圆形安装腔，不需要额外切削机臂结构做避让。外壳上预留的四个均匀分布的安装孔，孔位做了沉台设计，安装时内六角螺丝可以完全埋入沉台，不会突出外壳表面干涉周边的走线或者结构件。端盖和主体的配合面做了止口定位，装配时不需要反复调整同轴度，止口处预留的密封槽可以加装O型圈，满足户外飞行时的防雨防尘要求，这一点在植保类无人机的应用场景里尤为重要，作业时的农药雾滴、田间扬尘不会进入执行器内部卡滞转子。

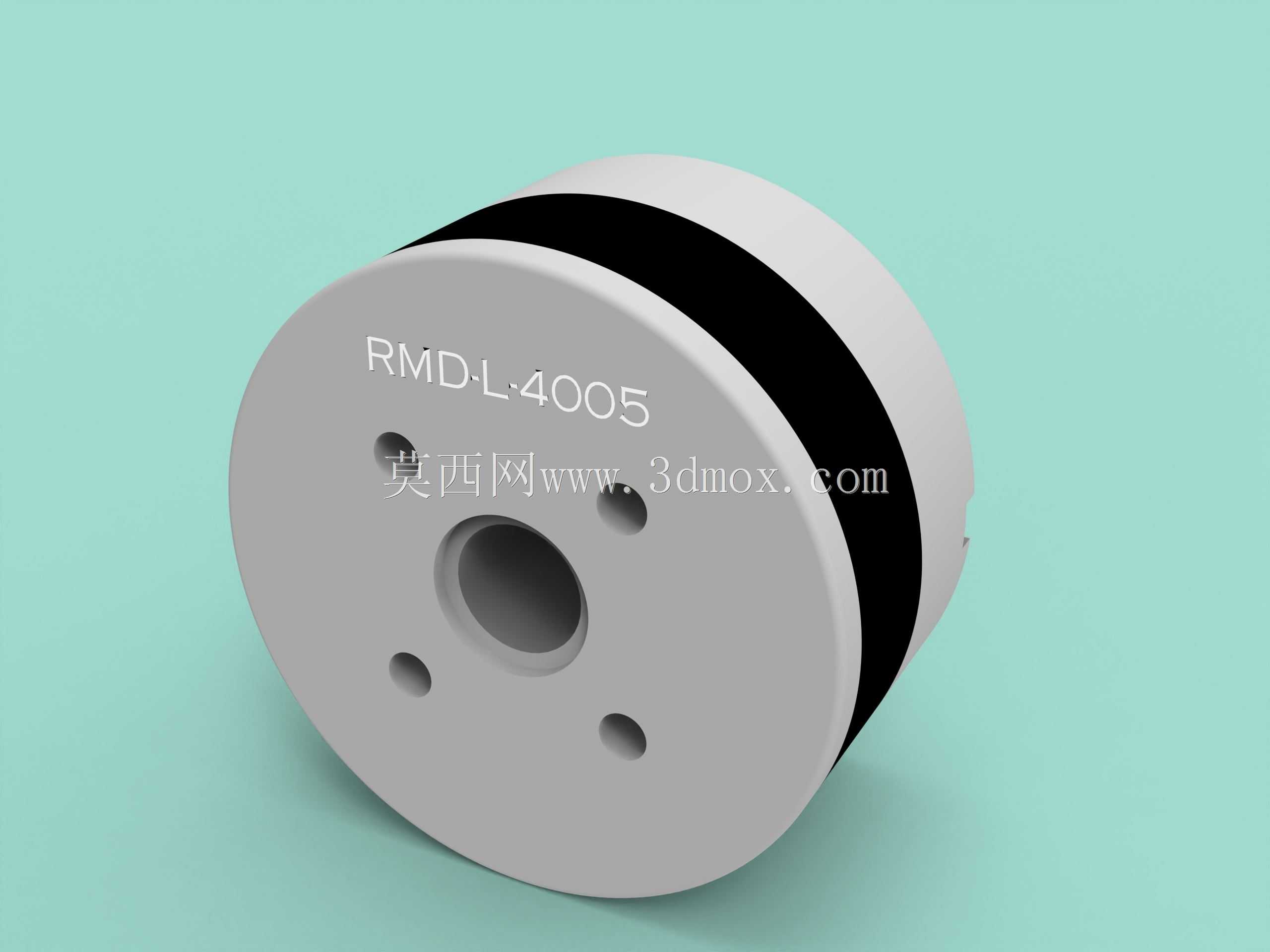

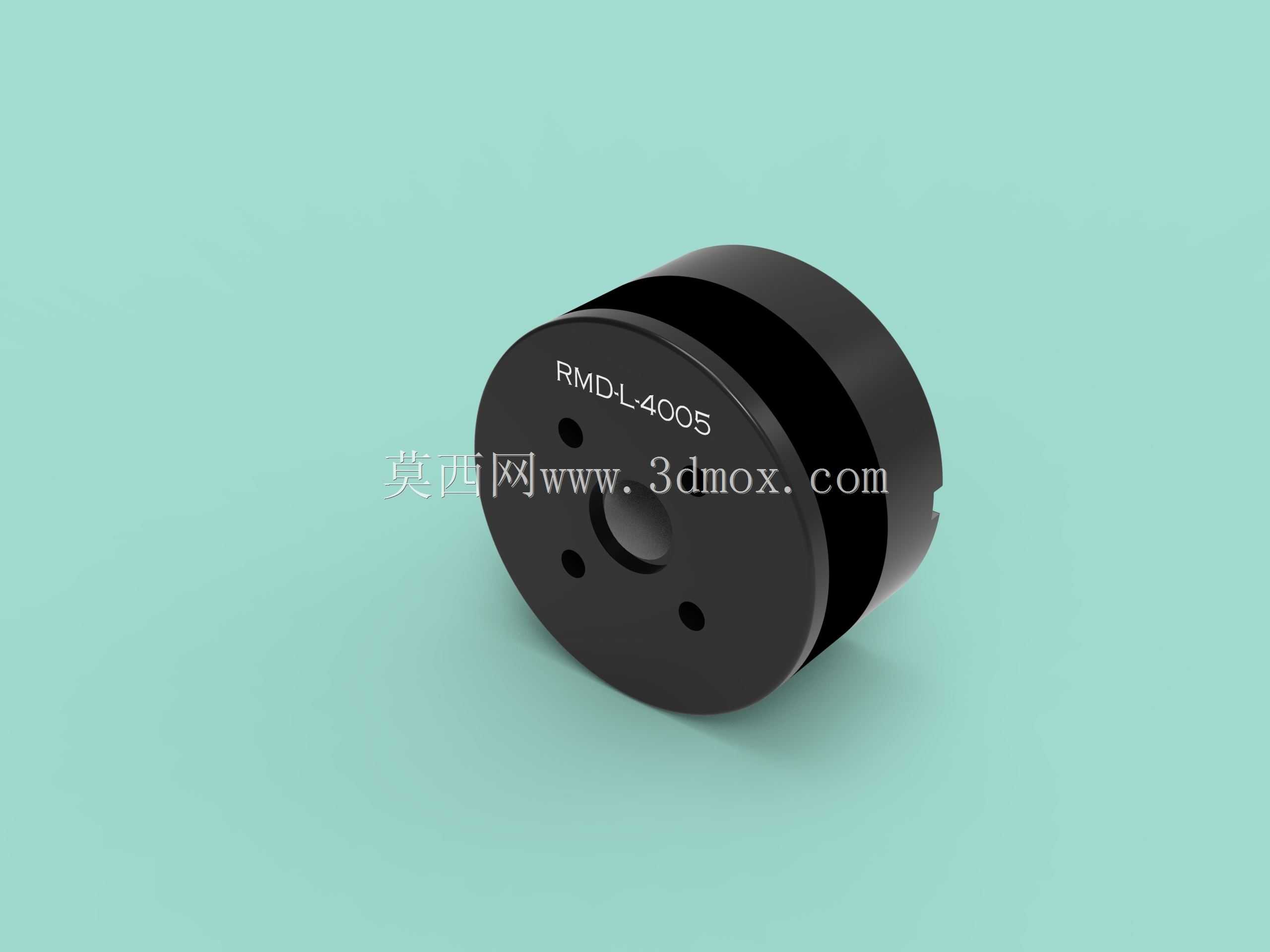

　　在功能特性上，这款执行器集成了无刷驱动与位置反馈元件，不需要外接单独的驱动板，本体出线直接接飞控的信号端口就能完成调试，相比传统分体式的伺服驱动方案，能节省至少30%的机内安装空间。输出端的定位槽做了D型切边，和传动件对接时不会出现周向打滑，即使在大扭矩输出的急停急转工况下，连接位置也不会产生相对位移。做结构建模时要注意，安装孔的中心圆直径要和机臂上的预装孔位完全匹配，执行器轴向的出线方向要预留10mm的走线弯折空间，避免装配时压线导致绝缘层破损。

　　除了无人机场景，这类扁平伺服执行器也适配小型协作机器人的关节末端执行，比如桌面级机械臂的腕部旋转关节，23mm的轴向厚度不会让腕部结构显得臃肿，39.6mm的径向尺寸和标准机械臂臂杆的直径刚好匹配，装配后外观过渡流畅没有突兀的台阶。在做双转子结构的动力匹配时，要注意执行器的输出扭矩范围和旋翼的倾转阻力矩匹配，这款结构的定子绕组做了集中式绕线设计，低速段的扭矩输出更平稳，不会出现舵机常见的抖动问题，在悬停姿态的微调过程中，执行器的输出角度分辨率能满足飞控的闭环控制要求，不会出现姿态调整的过冲或者滞后。

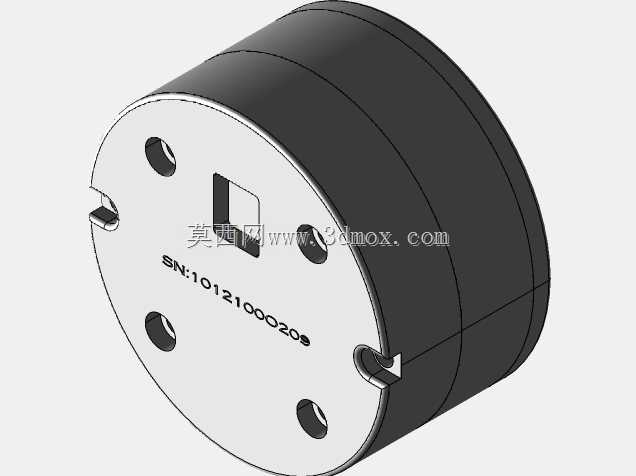

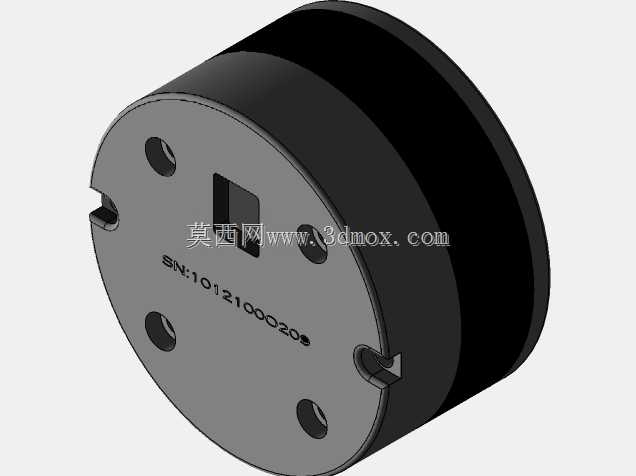

　　建模过程中，外壳的壁厚做了1.5mm的均匀化处理，既保证了结构强度，又能最大限度控制本体重量，对于对自重敏感的无人机场景来说，每减少1g的结构重量，就能对应提升一定的有效载荷能力。端盖上的标识槽做了0.2mm的下沉深度，后续做表面丝印时标识不会因为日常拆装摩擦脱落，四个安装孔的孔位公差控制在±0.02mm，保证批量装配时的互换性，不需要针对单个零件做修配。转子部分的动平衡槽在建模时就做了对称分布设计，零件加工完成后不需要做额外的动平衡去重，就能满足高转速工况下的运转平稳性要求，减少飞行过程中的结构共振。
