4英寸单轴无齿直流轮毂电机结构设计

　　在小型移动载具与服务机器人的动力选型环节，轮毂式动力单元的集成度优势一直是结构工程师重点考量的方向，这款4英寸规格的单轴无刷无齿轮直流轮毂电机，正是针对紧凑空间下的直驱需求完成的结构设计。不同于常规带减速箱的轮毂动力方案，该设计取消了齿轮传动结构，从根源上规避了齿轮啮合带来的回程间隙、传动噪音与磨损损耗问题，动力输出直接作用于轮毂转动副，在需要精准转速控制、低运行噪音的场景下适配性极强，比如室内配送机器人、自平衡代步设备、小型巡检AGV这类对运行静谧性、控制响应速度有要求的设备，都能通过该动力单元简化整体传动链路设计。

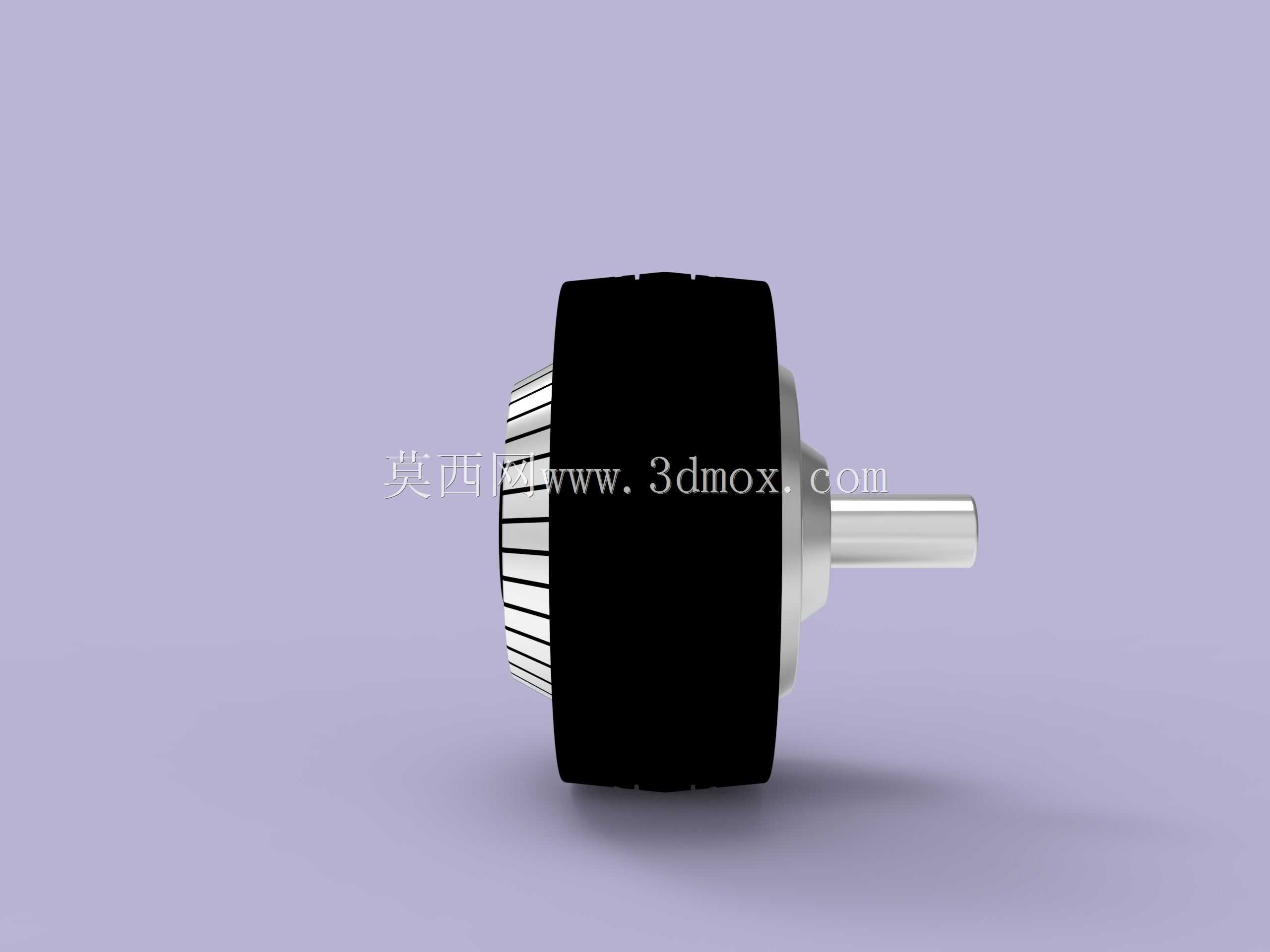

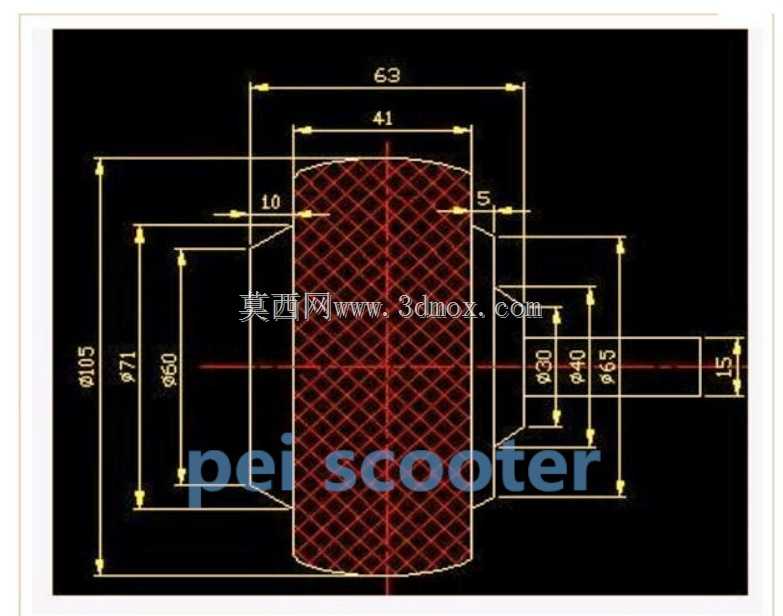

　　从实际安装边界来看，该轮毂电机的外径为4英寸，换算为公制尺寸是105毫米，整体轴向宽度为41毫米，输出轴采用M15规格的标准螺纹接口，这个尺寸参数刚好适配小型轮式设备的轮腔空间，不需要额外设计复杂的轮体连接支架，单轴固定的方式也能降低底盘侧的安装座加工难度，工程师在做底盘布局时，只需要在两侧侧板预留对应轴径的安装孔位，配合防松螺母即可完成动力轮的固定，不需要额外设计传动避让空间，能有效压缩底盘的整体厚度，给电池、控制板等其他元器件留出更多布置余量。

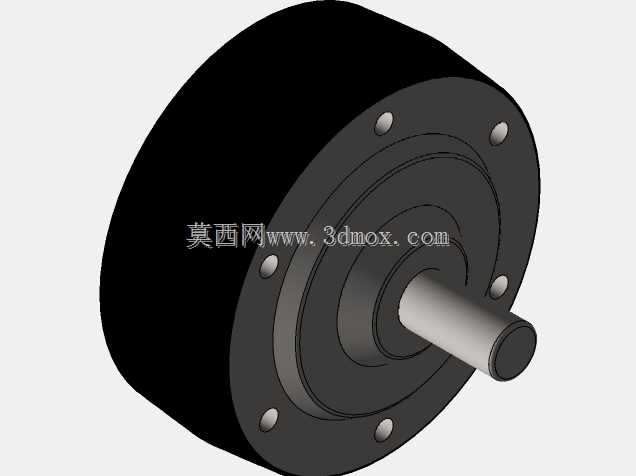

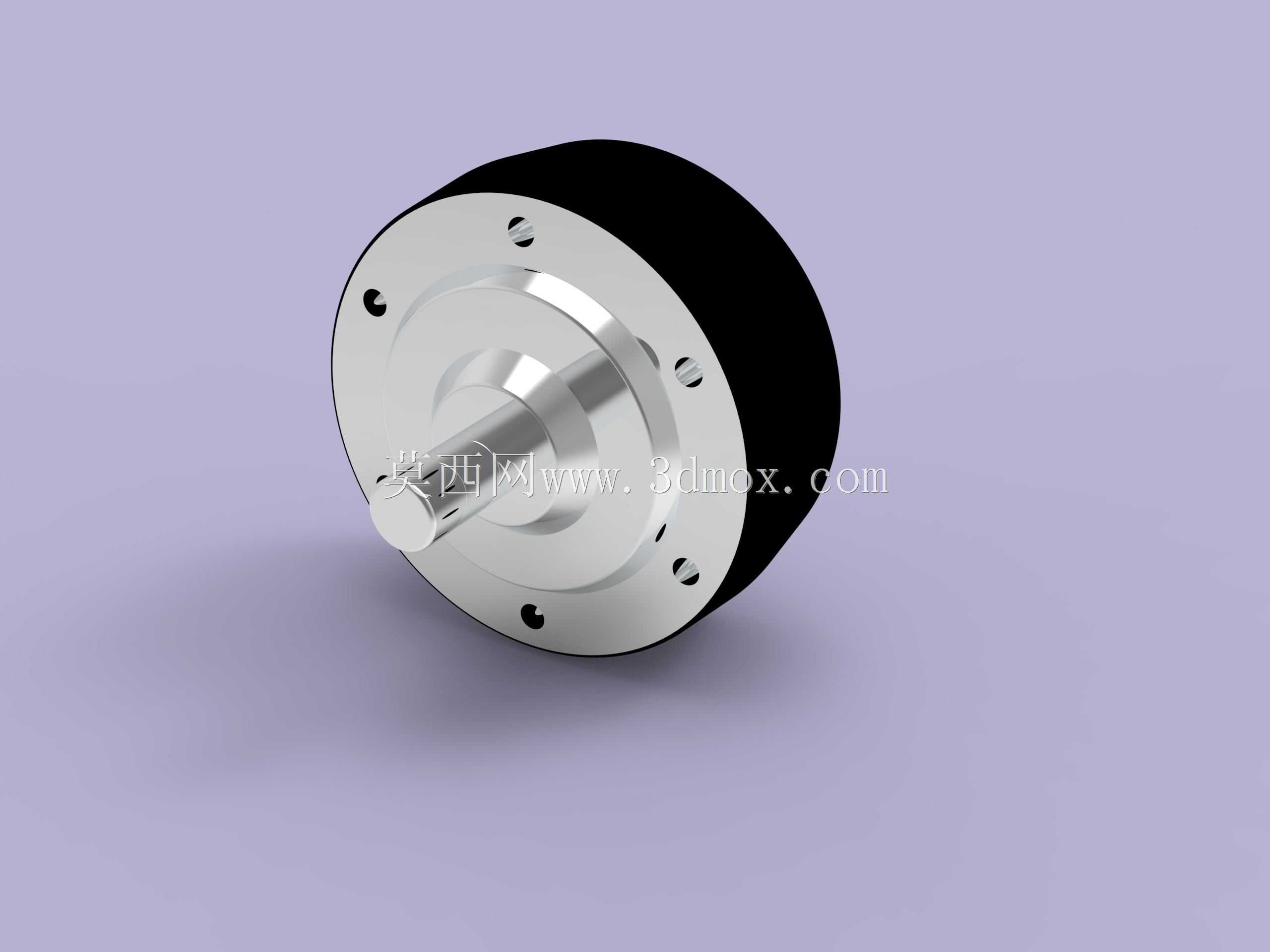

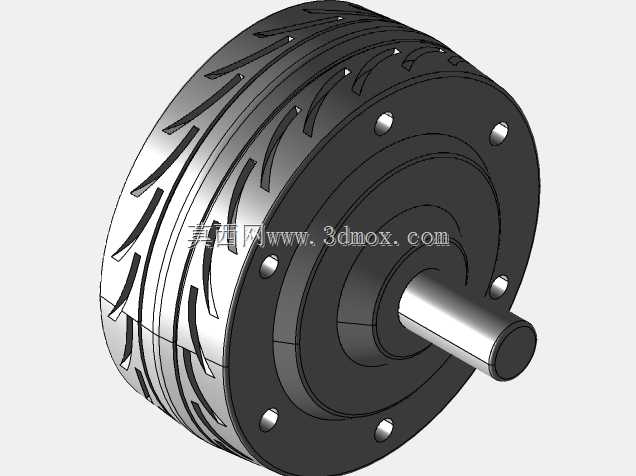

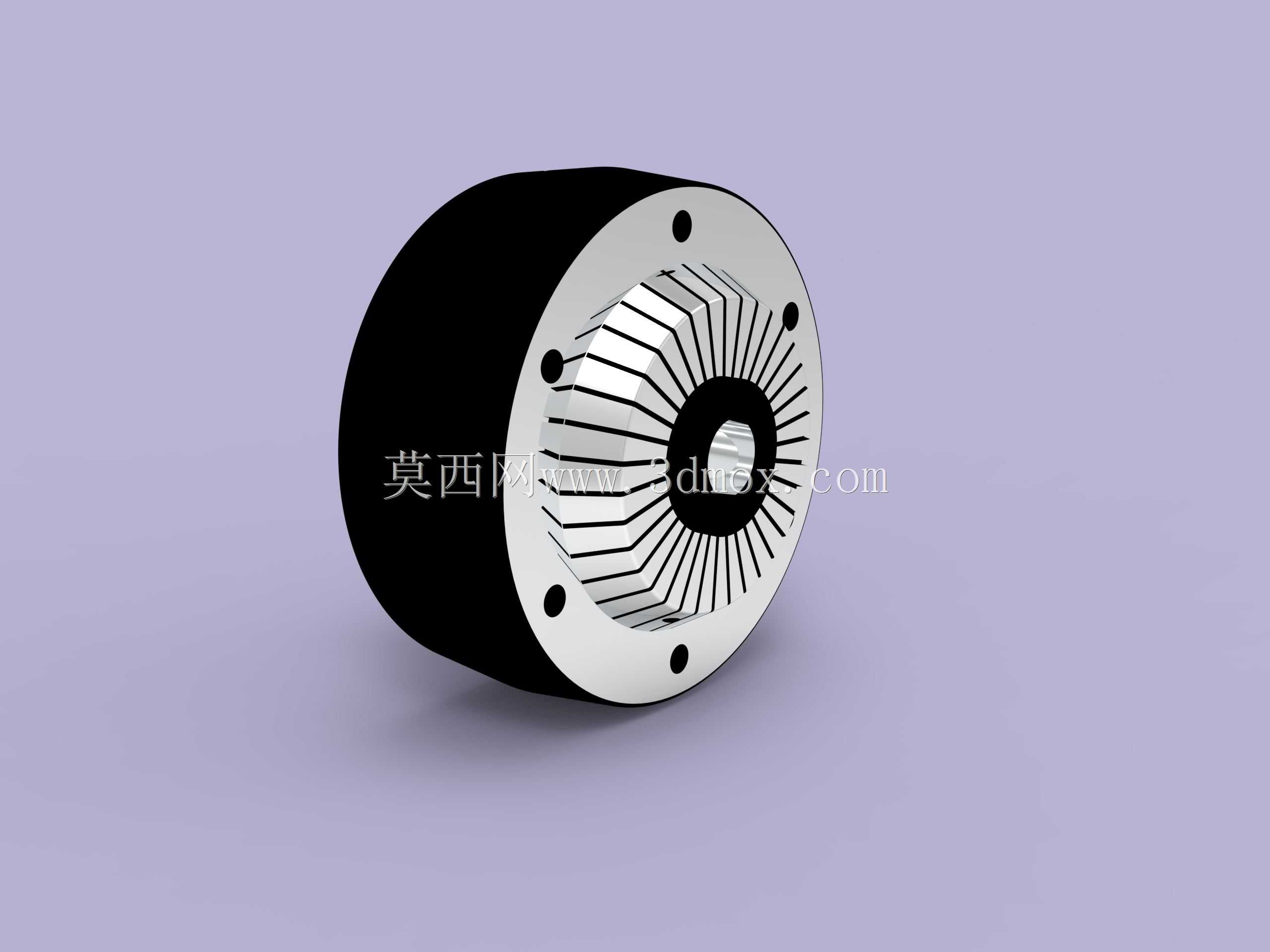

　　设计思路上，这款电机采用外转子结构布局，转子外壳直接集成轮毂轮辋的安装功能，外侧的端盖做了放射状的散热筋结构，不是单纯的外观装饰——无刷电机在持续负载运行时，绕组产生的热量需要通过金属端盖快速散出，放射状筋条既增加了端盖与空气的接触面积，在轮体转动时还能形成导流风道，带动空气流经筋条间隙带走热量，不需要额外加装散热风扇就能满足持续运行的散热需求，这对密闭安装空间下的动力单元来说非常实用。端盖上的六个均匀分布的安装孔，是用来固定外层轮胎包覆件的，不管是搭配实心橡胶胎还是充气胎，都能通过孔位完成锁紧，适配不同路面场景的轮胎选型需求。

　　功能特性层面，无刷无齿的结构决定了它的动力输出是线性无卡顿的，没有齿轮减速结构带来的启动顿挫，在低速运行时的转速控制精度更高，配合对应的无刷电机驱动器，可以实现闭环转速控制，在自平衡机器人这类需要实时调整轮速来维持机身姿态的设备上，这种快速响应的直驱结构能大幅提升姿态调整的灵敏度，避免因为传动间隙导致的调整滞后问题。同时，没有齿轮磨损件也意味着更长的免维护周期，不需要定期补充润滑脂，也不用担心齿轮磨损后出现的异响、动力下降问题，在长时间连续运行的商用服务机器人场景下，能降低后期的运维成本。

　　在结构细节处理上，电机的定子绕组固定在中心轴上，中心轴作为固定端不随轮体转动，所有的动力线都从中心轴的中空孔位引出，不会因为轮体转动出现线缆缠绕的问题，工程师在布线时只需要将线缆沿着底盘走线槽固定即可，不需要额外设计滑环结构来解决走线问题，进一步简化了整体结构。转子与定子之间的配合间隙做了严格的公差控制，既保证转动时没有摩擦阻力，也能避免户外使用时的灰尘、水汽进入电机内部，配合端盖处的密封槽设计，可以满足日常室内外使用的防护需求，不需要额外做防水防尘的外层包覆。

　　从选型适配的角度来说，这款轮毂电机的尺寸刚好覆盖了小型轮式设备的常用轮径范围，105毫米的外径在跨越小型障碍物时不会因为轮径过小出现卡滞，41毫米的轴向宽度也不会占用过多的底盘横向空间，单轴安装的方式对双轮差动、四轮驱动的底盘布局都能很好适配，不管是做两轮自平衡设备的动力轮，还是四轮巡检机器人的驱动轮，都不需要对电机结构做二次修改，只需要根据负载需求匹配对应功率的驱动器即可。在三维建模过程中，所有的安装孔位、轴径尺寸、配合公差都按照实际加工标准做了参数化设计，工程师在做整体设备装配时，可以直接调用该模型完成底盘的干涉检查，不需要重新测绘尺寸，能有效缩短整体项目的结构设计周期，避免因为尺寸匹配问题出现后期加工返工的情况。
