可3D打印四旋翼无人飞行器机架结构

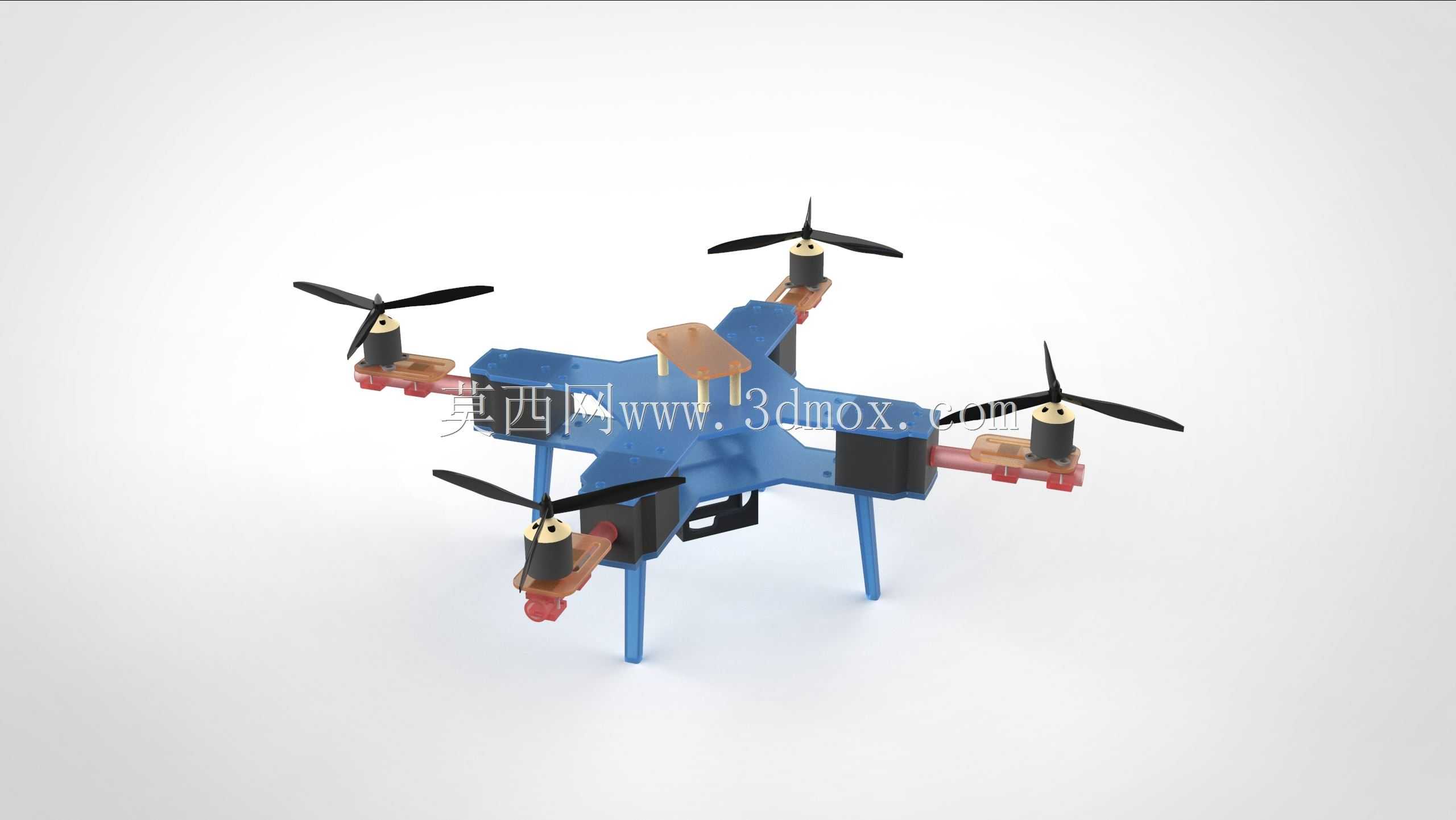

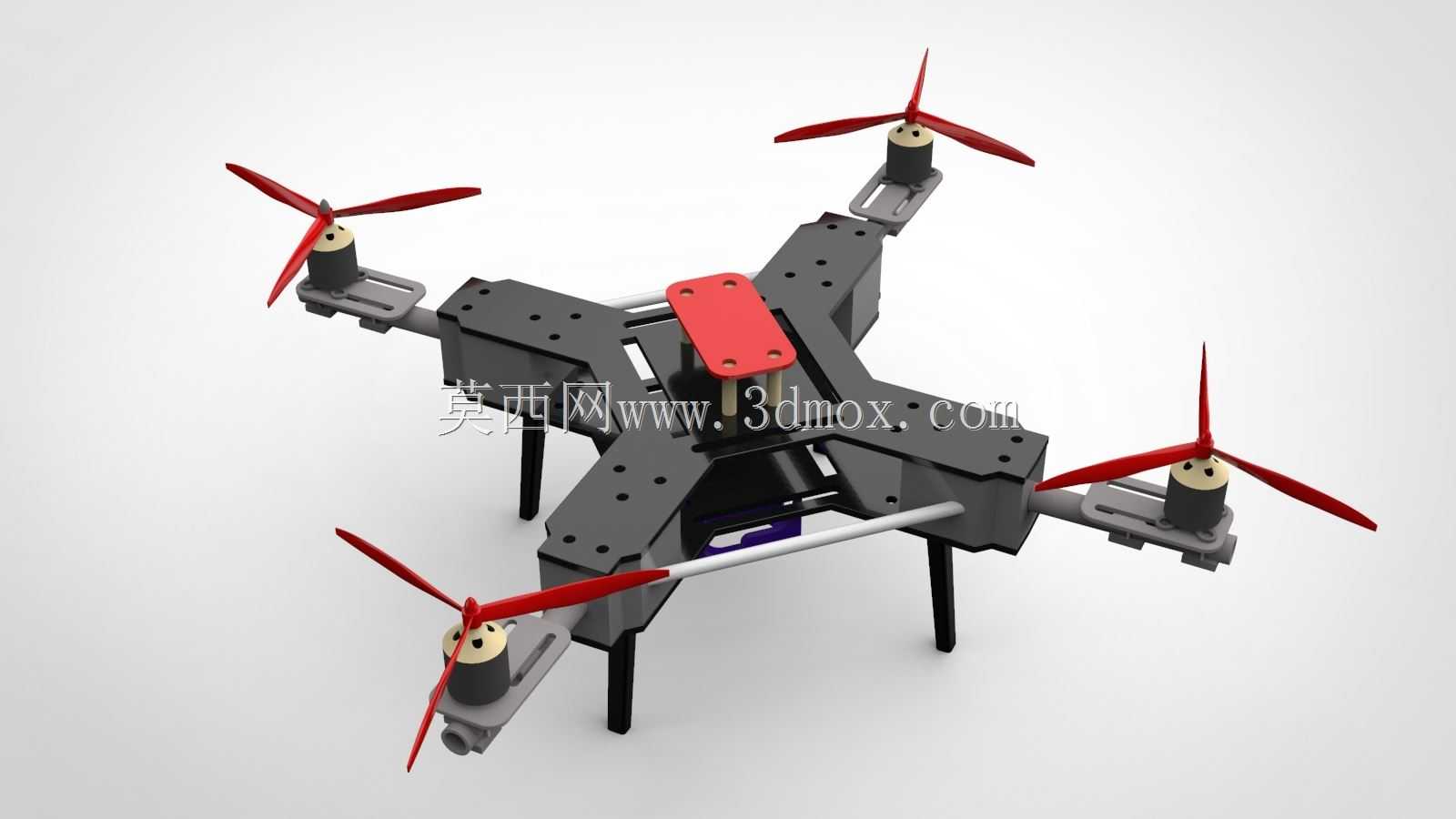

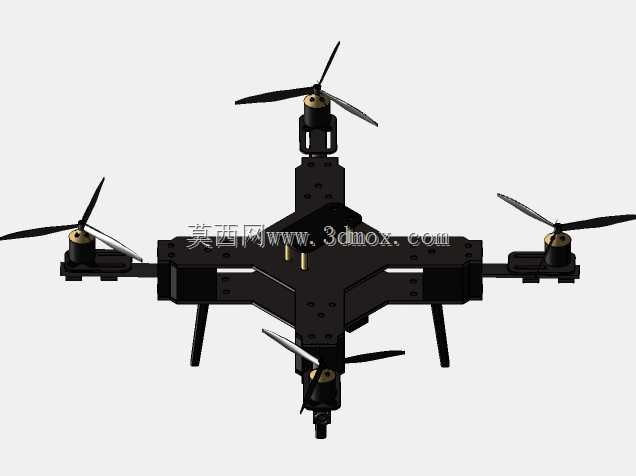

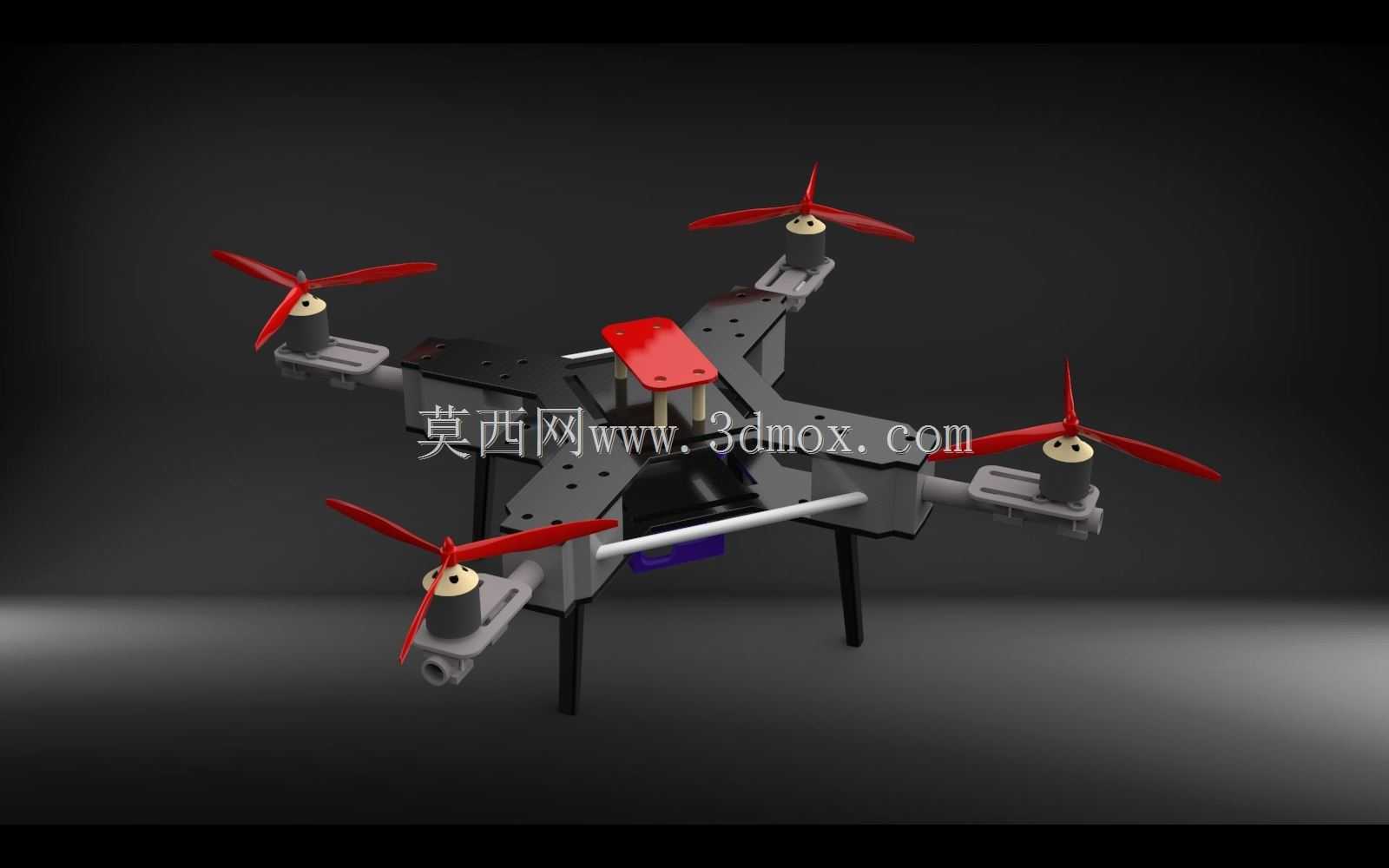

　　这套四旋翼机架结构面向轻量化航模与小型民用航拍场景设计，整体采用十字形中心对称布局，核心设计目标是适配桌面级FDM3D打印工艺，降低个人爱好者与小型研发团队的样机制作门槛，无需开模即可快速完成机架的单件或小批量制作。从结构布局来看，四个机臂沿中心机身呈90°均匀分布，每个机臂末端预留标准电机安装位，可直接适配常用的22系列外转子无刷电机，安装孔位采用通用的16mm与19mm孔距设计，无需额外打孔改装即可匹配市面上绝大多数同级别航模动力套装。机臂与中心机身采用插接配合结构，配合横向贯穿的碳纤维杆作为受力加强件，既保证了机臂的抗弯强度，抵消旋翼高速转动产生的振动形变，又能在炸机时通过更换单个受损机臂快速修复，降低维护成本。

　　中心机身区域采用分层设计，上层预留飞控安装平台，可直接放置常用的F3、F4系列飞控板，安装孔位兼容30.5mm与35mm两种标准飞控安装孔距，飞控平台上方设置独立的GPS安装座，可将GPS模块架高远离电调与动力线，减少电磁信号干扰。下层区域预留电池安装位，可适配2S到3S规格的锂聚合物电池，电池绑带孔位沿机身纵向布置，可根据电池尺寸调整绑带固定位置，方便调整整机重心位置，保证四个旋翼的受力均匀。起落架采用垂直支腿结构，支腿与机臂下方的安装座直接插接，支腿底部预留橡胶减震脚垫安装位，可有效吸收降落时的冲击载荷，避免硬着陆对机身内部的飞控、电池等元器件造成冲击损伤，同时起落架的高度预留了足够的云台安装空间，

　　用户可根据需求在机身下方加装两轴或三轴微型云台，搭载小型运动相机完成航拍作业。旋翼部分采用标准的正反桨匹配设计，对角旋翼旋转方向一致，相邻旋翼旋转方向相反，可抵消旋翼转动产生的反扭矩，保证飞行姿态的稳定，桨叶安装位预留桨夹固定孔，可适配8寸到10寸规格的正反螺旋桨。从安装边界来看，整机对角电机轴距为350mm，属于中小型四旋翼机架范畴，机臂采用镂空减重设计，在保证结构强度的前提下尽可能降低机身自重，整套机架打印完成后的自重仅为120g左右，搭配1800mAh的3S电池可获得15分钟左右的续航时间，完全满足日常休闲飞行、小型场地航拍、高校教学实验等场景的使用需求。设计过程中充分考虑了3D打印的工艺特性，

　　所有结构件均采用无支撑或少量易拆除支撑的设计，打印方向沿零件受力方向布置，避免层间受力导致的结构断裂，所有安装孔位均预留0.2mm的打印公差，打印完成后无需二次打磨即可直接完成装配，零件之间的配合间隙经过反复调试，既不会出现过紧导致的装配困难，也不会出现过松导致的飞行过程中结构松动。走线槽沿机臂内侧布置，可将电调线、电机线、信号线全部隐藏在机架内部，既提升了整机的外观整洁度，也避免飞行过程中走线被旋翼打到引发安全事故。中心板位置预留电调安装位，可将四个电调分别固定在四个机臂的根部，缩短电机与电调之间的走线长度，减少线路损耗，同时电调位置靠近旋翼气流区域，可借助旋翼下洗气流完成散热，避免长时间大油门飞行导致电调过热保护。整套结构没有复杂的异形曲面，所有零件均为规整的平面与加强筋结构，打印难度低，即使是入门级3D打印机也能顺利完成所有零件的制作，非常适合航模爱好者作为入门级四旋翼的机架选择，也可作为小型无人机研发的验证样机结构，快速完成动力匹配、飞控调试等前期验证工作，大幅缩短研发周期，降低样机制作成本。
