通讯设备用红色钣金安装固定支架结构

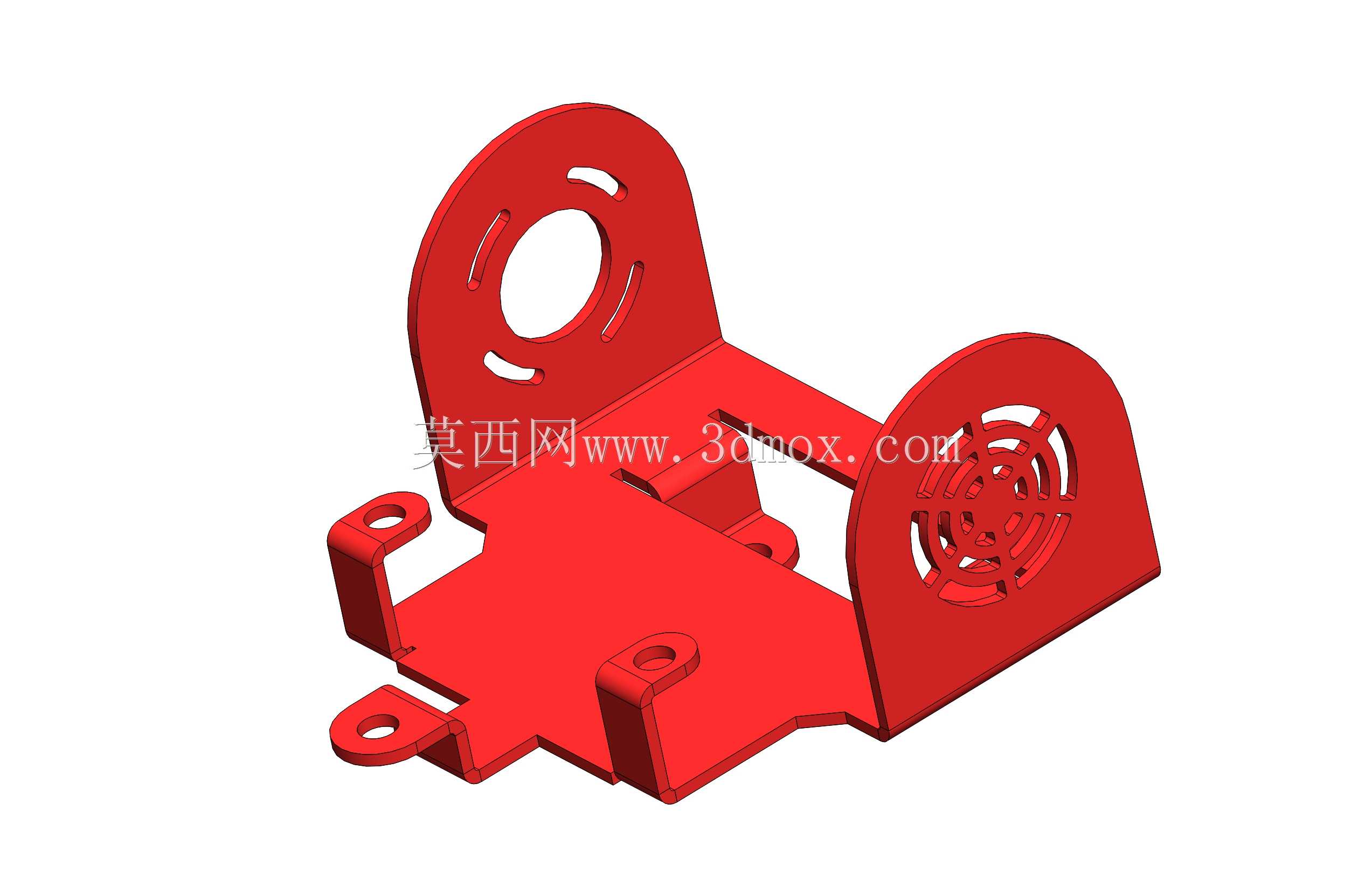

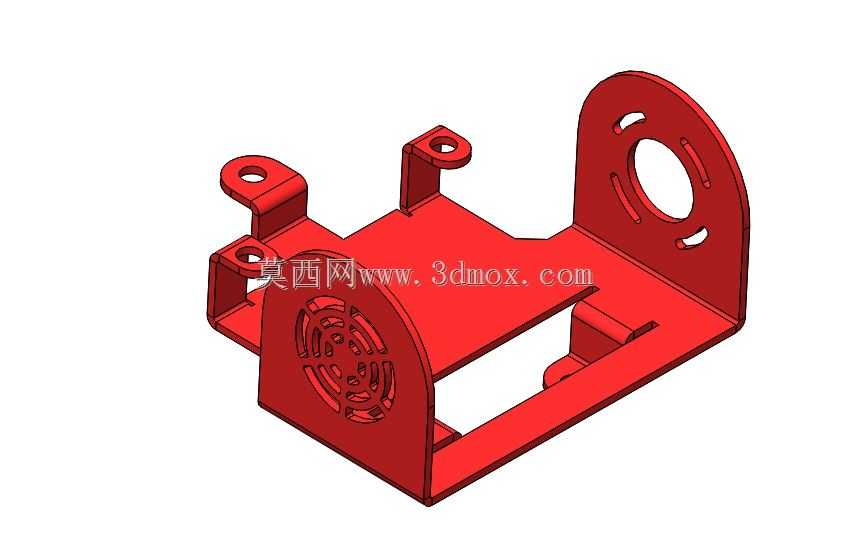

　　日常做通讯类设备结构配套时，这类钣金安装支架是很常见的承载构件，主要用在小型通讯终端、信号中继模块这类需要内置散热与元件固定的场景里，核心作用是给内部的功能电路板、散热风扇、接线端子提供统一的安装基准，同时把各个零散部件的受力传导到设备外壳上，避免运输、使用过程中元件移位导致的接触不良或者结构损坏。从结构形态来看，这个支架采用一体化钣金折弯成型，没有额外的拼接焊缝，整体刚性靠板材弯折的立边来保证，底座部分预留了四个带翻边的安装孔位，翻边高度刚好匹配常用M3规格的螺丝安装深度，不会因为螺丝过长顶到上层电路板，也不会因为孔位无支撑导致锁紧时板材变形。两侧的立板做了差异化的开孔设计，一侧是大尺寸的圆形过孔，周围搭配三个弧形的减重槽，

　　这个位置主要是对应通讯模块的射频接头或者圆形接线端子的伸出空间，弧形槽同时兼顾了走线让位和板材减重，不会因为整板开大孔损失太多结构强度；另一侧立板做了格栅状的通风开孔，刚好对应轴流散热风扇的安装位，格栅的筋条宽度控制在3mm，既能够阻挡大尺寸异物触碰风扇扇叶，又不会过多阻挡通风风道，保证散热气流可以顺畅穿过支架内部带走电路板工作产生的热量。设计这类支架的时候，首先要确认的是内部元件的安装边界，底座的平面度公差要控制在0.2mm以内，不然电路板锁附之后会产生翘曲，容易导致板上的贴片元件虚焊；折弯的内R角要匹配所选板材的厚度，这里用的是1.2mm厚的冷轧钢板，折弯内R取0.5倍板厚就可以避免折弯处出现开裂或者回弹过大的问题，

　　两侧立板的垂直度公差要控制在0.15mm以内，保证风扇和接头安装之后不会出现偏斜，和外壳的对位孔位能够精准对齐。安装边界方面，支架整体的长宽尺寸要比所容纳的电路板单边大出5mm的安全距离，避免电路板边缘的焊点和金属支架直接接触造成短路，底座上的固定孔位中心距要和设备外壳内部的安装柱位置完全匹配，孔位和安装柱的对位公差控制在0.1mm，方便产线组装的时候快速对位，不需要额外调整位置；两侧立板的高度要根据内部最高元件的尺寸来定，比最高元件高出2mm即可，既可以给元件提供足够的防护，避免外壳压合的时候碰伤元件，也不会过多占用设备内部的竖向空间，让整体设备的厚度可以做的更紧凑。实际生产的时候，这类支架一般采用数控冲床下料，

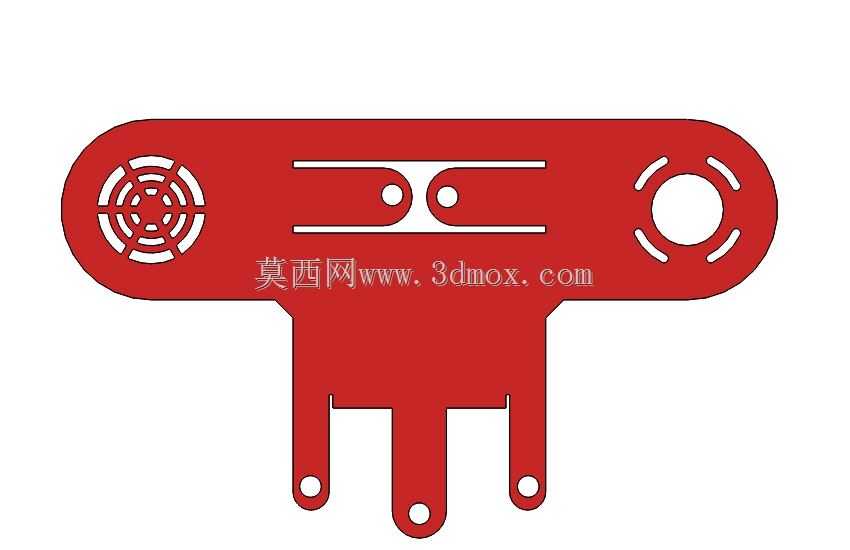

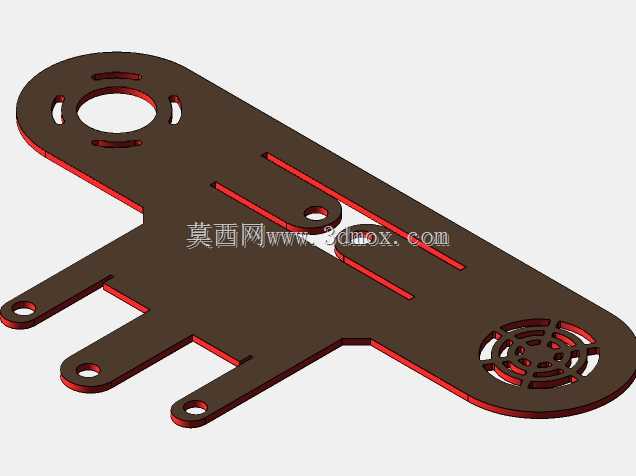

　　然后通过折弯机一次成型，表面做红色喷塑处理，喷塑层的厚度控制在60-80μm，既可以起到防锈绝缘的作用，红色的外观也方便产线组装的时候快速识别区分不同功能的安装支架，避免和其他同外形不同规格的支架混料。结构上没有多余的复杂特征，所有的开孔都是规则的圆形和弧形，不需要额外的冲压模具，用通用的数控冲床模具就可以完成加工，加工成本低，量产一致性好，适合批量用在民用通讯类设备的内部结构里。另外在支架的中间连接位置，做了局部的下沉压筋，压筋的深度是1mm，这个结构可以在不增加板材厚度的前提下提升支架整体的抗扭刚性，避免设备跌落的时候支架出现变形，压筋的走向顺着支架的受力方向布置，从一侧的风扇安装位一直延伸到另一侧的接头安装位，把两个立板的受力通过加强筋传导到底座上，让整体结构的抗冲击能力提升至少30%。走线的时候，底座边缘预留的小缺口可以用来固定扎带，把内部的连接线束规整的固定在支架边缘，不会让线束散落在风扇或者电路板上方，影响散热或者干扰元件工作，缺口的边缘做了钝化处理，不会割破线束的绝缘层造成短路风险。
