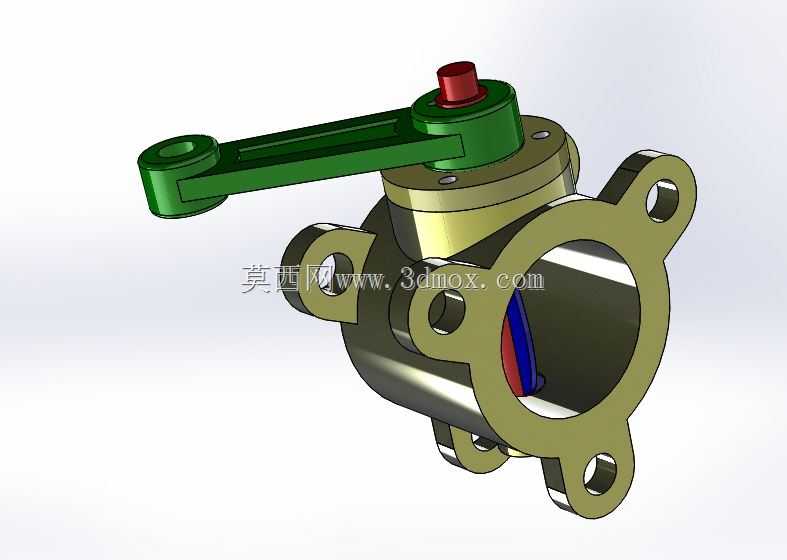

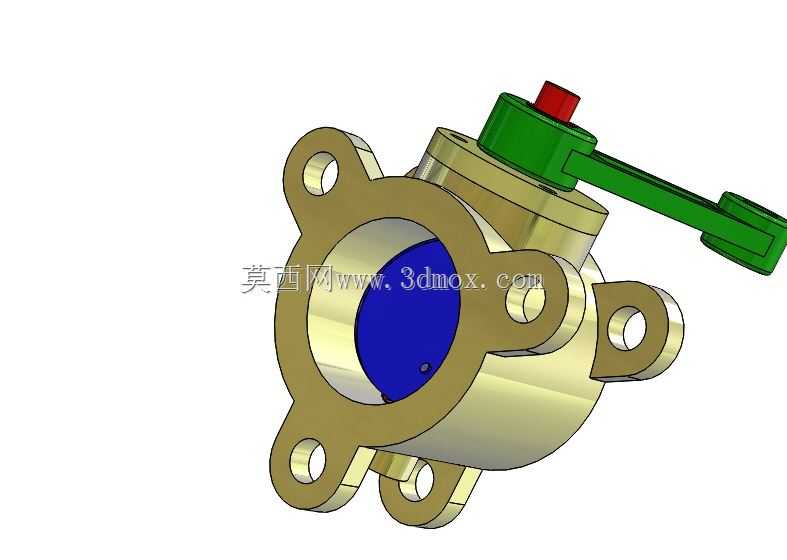

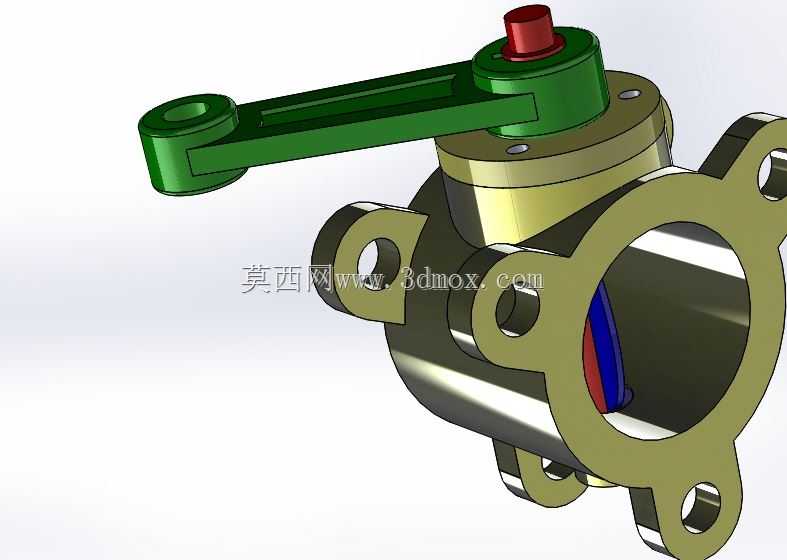

法兰式手动蝶阀结构设计三维数模

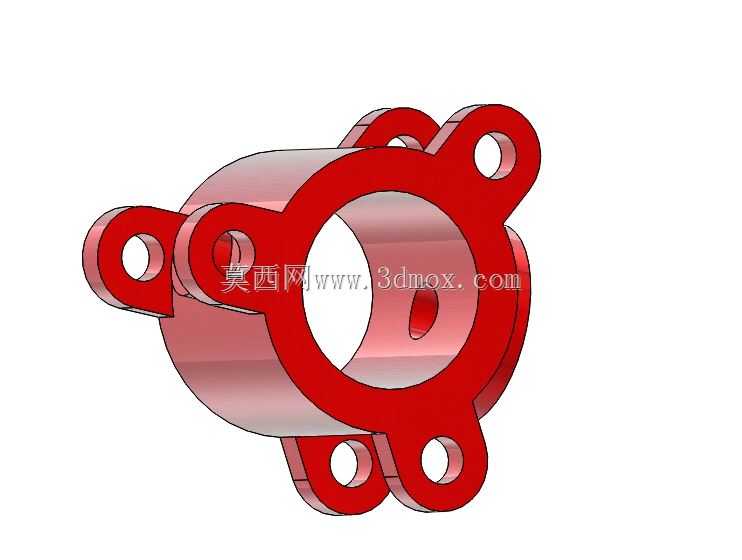

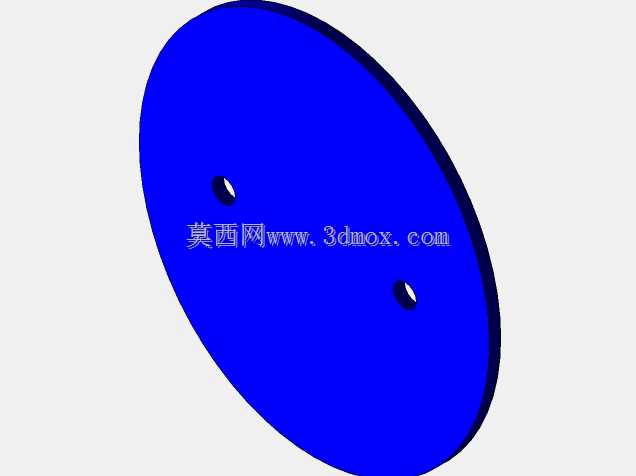

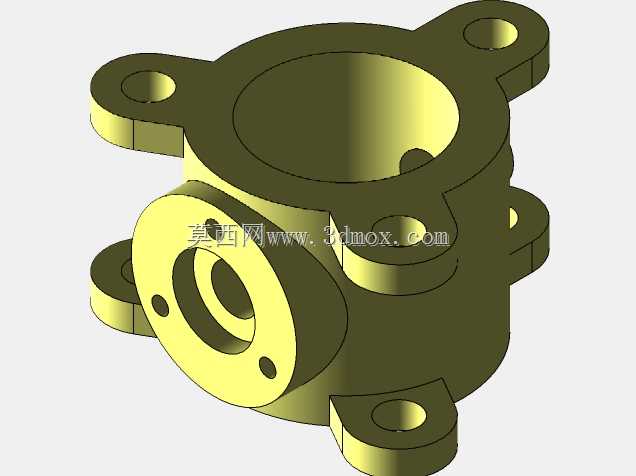

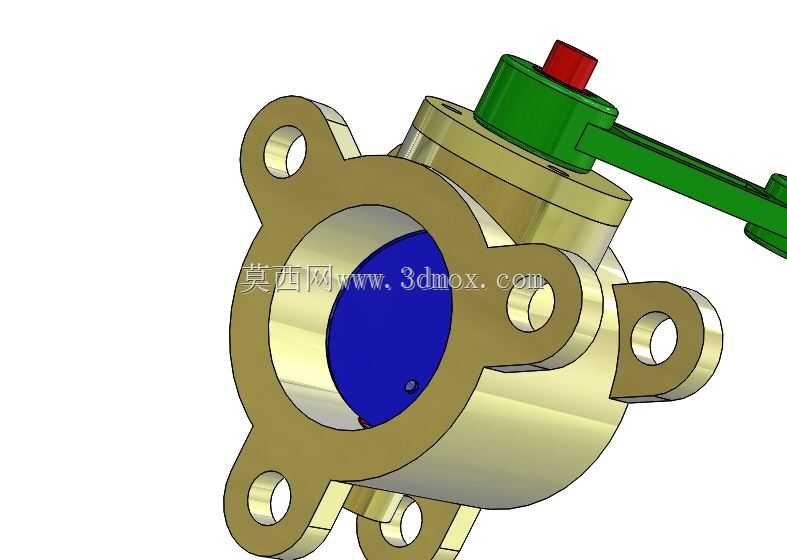

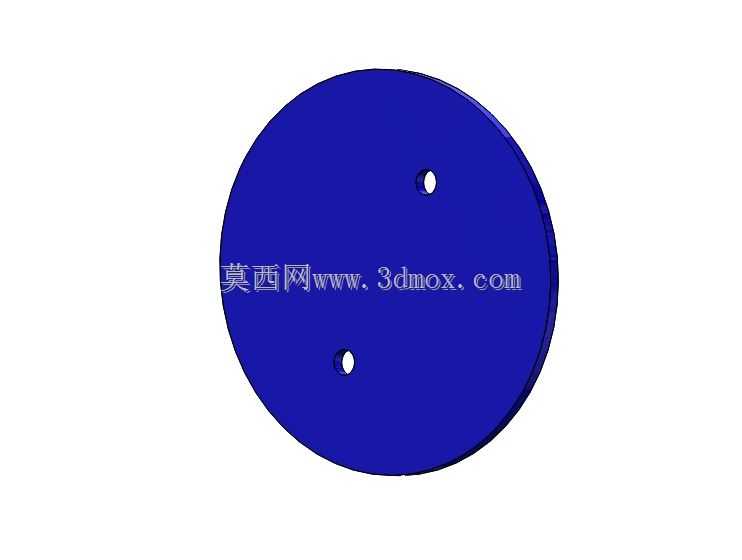

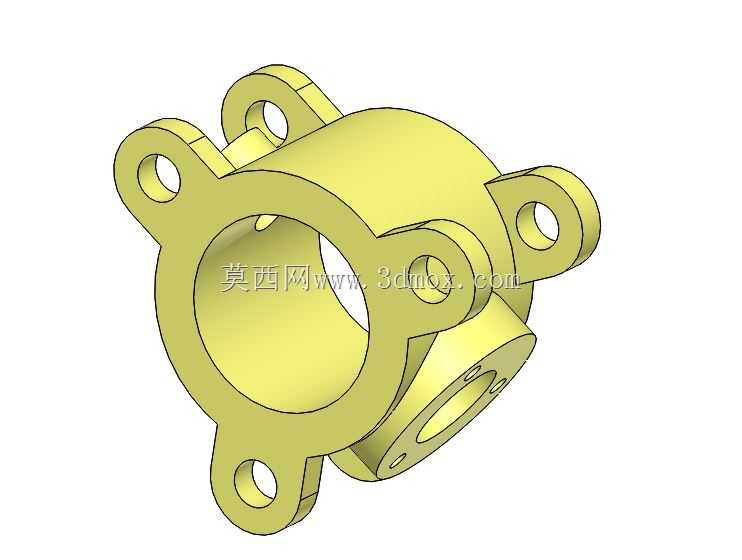

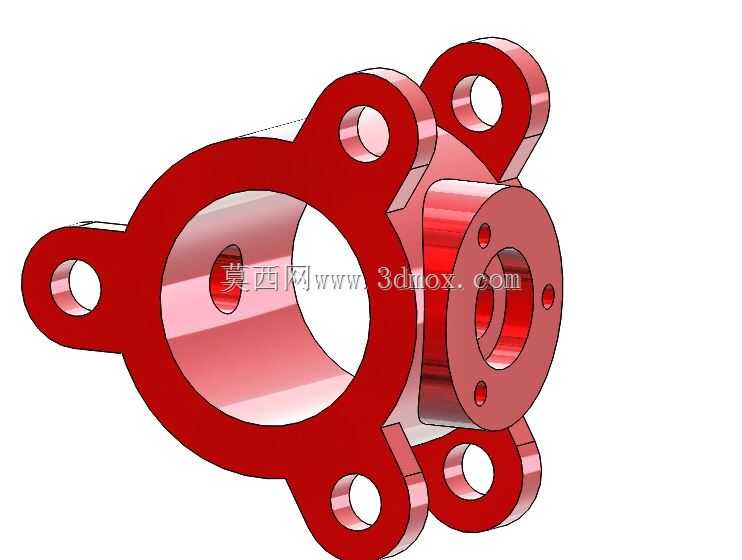

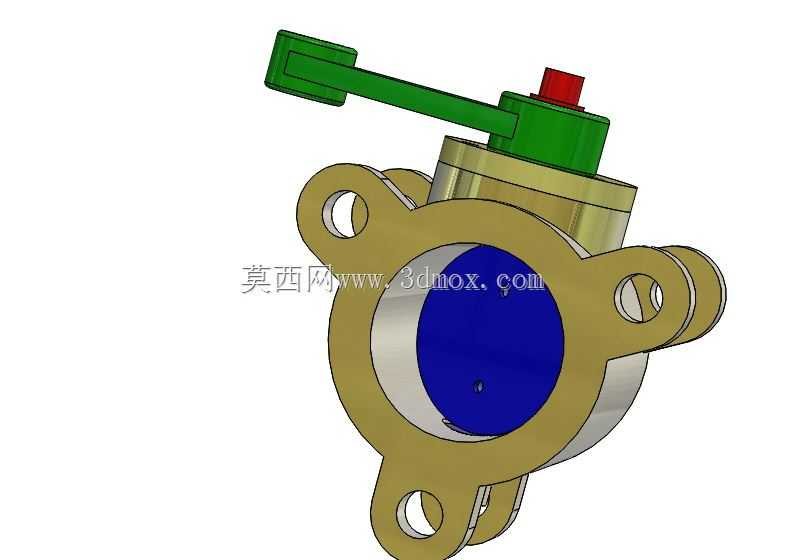

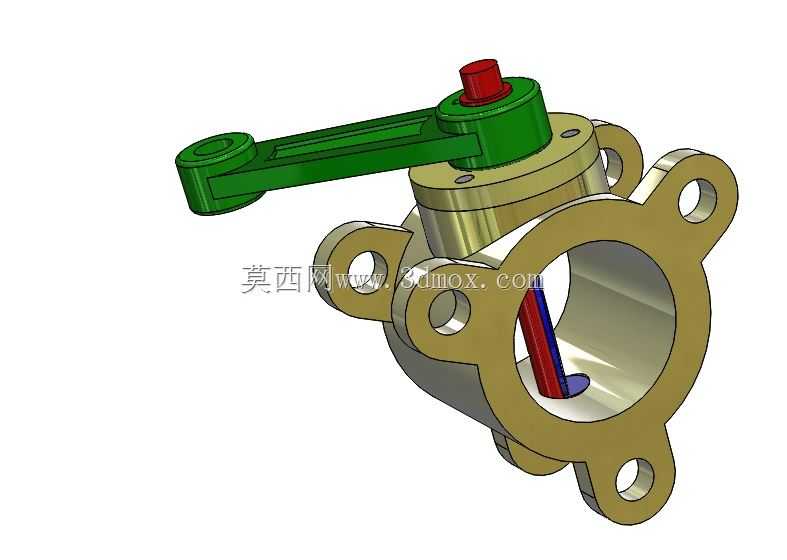

　　在市政给排水、暖通空调、化工流体输送等管路系统中，蝶阀是应用占比极高的截断与调节类部件，这款手动法兰蝶阀的三维建模完全围绕实际工程安装与使用需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际加工、装配、运维的硬性要求。从结构逻辑来看，这款蝶阀采用中线型密封结构，阀板绕阀杆轴线做90度回转实现启闭，相比同口径闸阀，整体结构长度更短，安装占用的轴向空间更小，适合布置在管路排布紧凑的设备夹层、管井区域。阀体采用四方法兰连接结构，四个安装耳孔对称分布在流道四周，建模时严格匹配通用法兰的螺栓孔中心距、孔径公差，安装时可直接对接同压力等级的管路法兰，不需要额外加工过渡连接件，能有效降低现场安装的适配成本。阀板采用圆盘式结构，

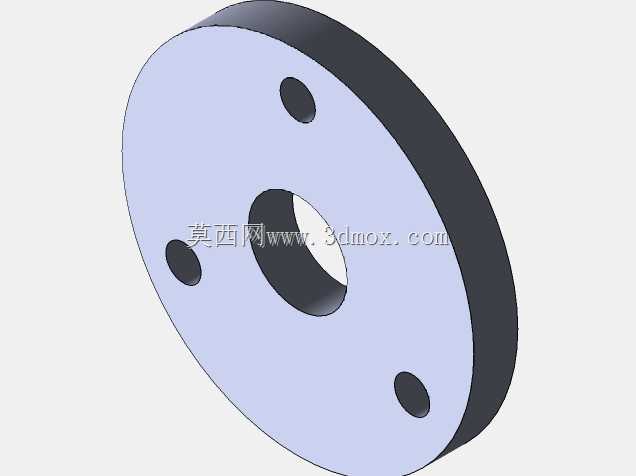

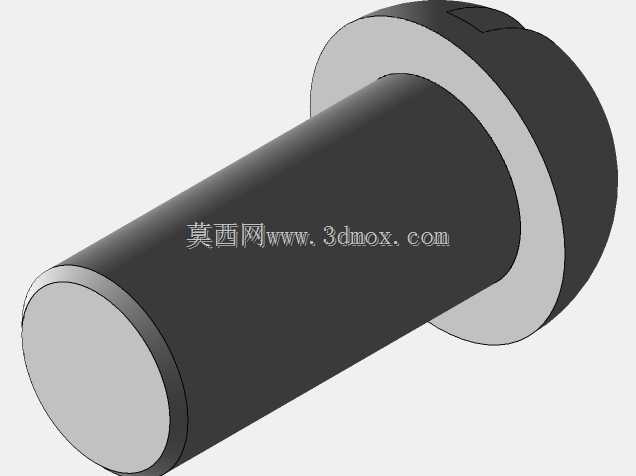

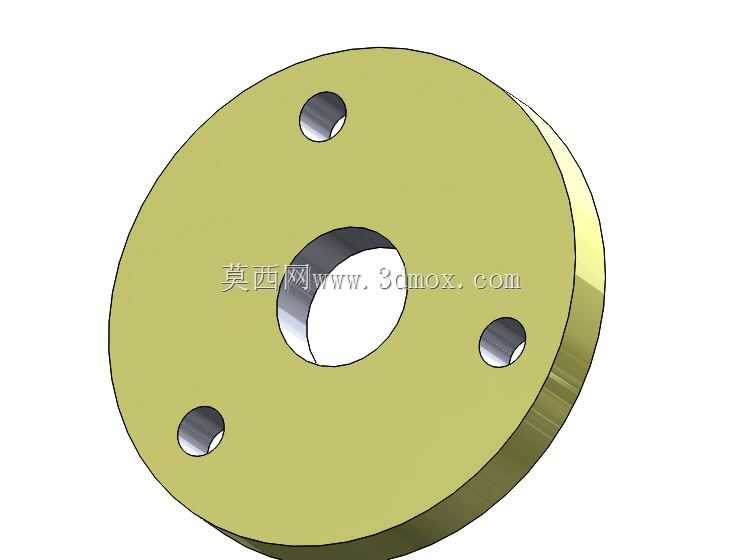

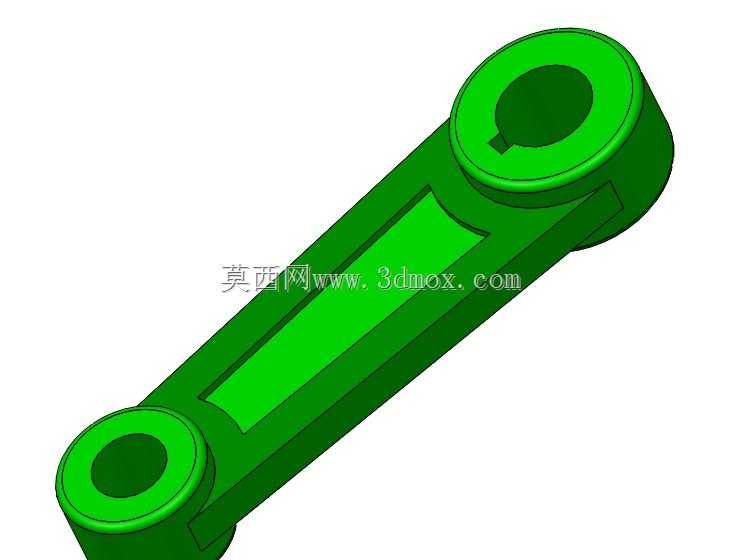

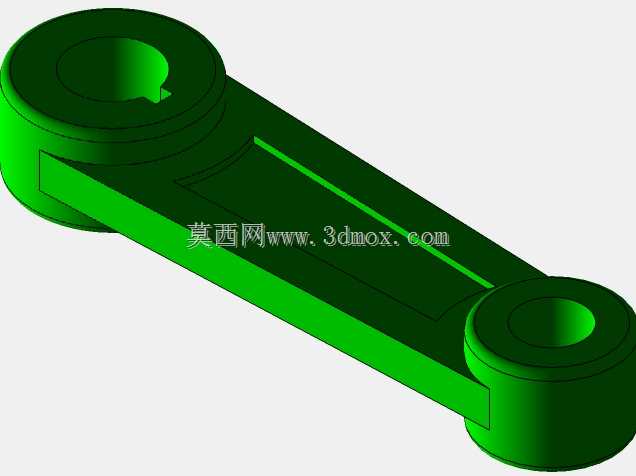

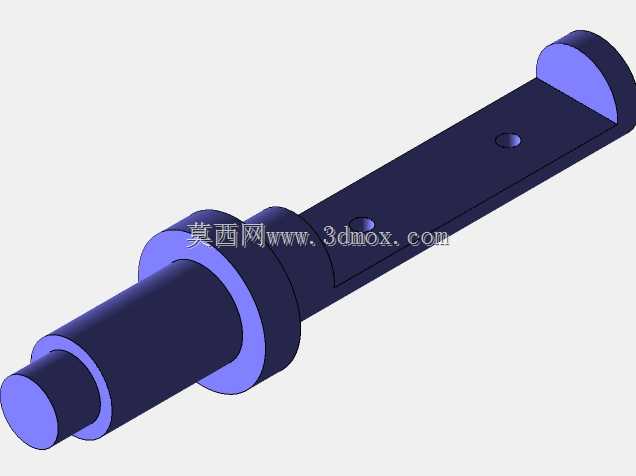

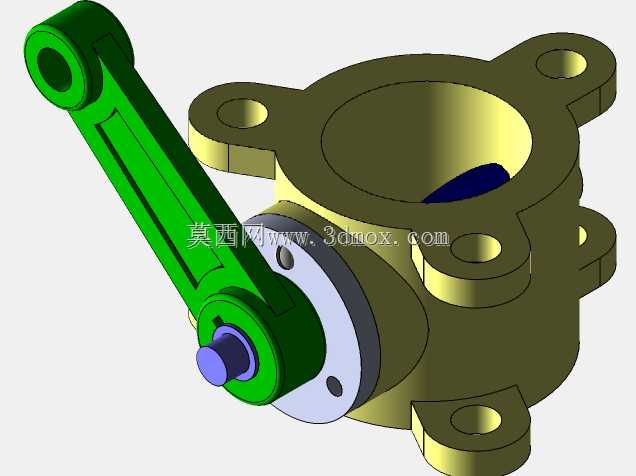

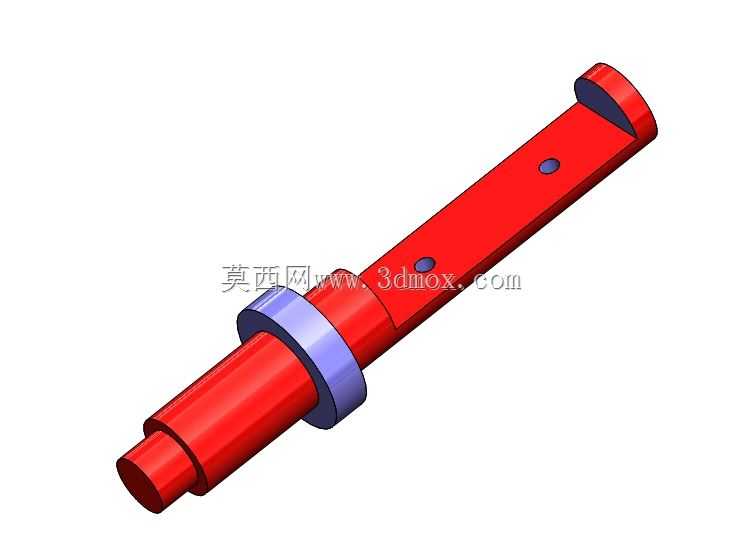

　　密封面贴合流道内壁，全开状态下阀板与流道轴线平行，流体阻力系数远小于同口径截止阀，适合大流量、低压力损失要求的管路场景，比如循环水系统、通风管路的通断控制。驱动部分采用杠杆式手动手柄，手柄与阀杆通过扁方结构连接，传递扭矩时不会出现打滑问题，手柄末端的操作力臂经过优化，公称压力下单人即可完成启闭操作，不需要额外加装助力机构，日常运维的操作门槛很低。阀杆与阀体的配合部位设置了密封填料腔结构，建模时预留了填料压盖的安装空间，实际使用中可通过调整压盖压紧量补偿填料磨损，避免介质沿阀杆外漏，符合管路部件的密封可靠性要求。从安装边界来看，这款蝶阀的法兰端面到手柄最远点的尺寸经过严格控制，安装后手柄的回转范围内没有突出的干涉结构，

　　现场操作时不会被周边管路、支架阻挡，90度回转即可完成全开到全关的动作，操作行程短，响应速度快。建模过程中对所有配合面做了公差适配，比如阀杆与阀体的配合间隙控制在合理范围，既保证转动灵活，又不会出现过大旷量导致阀板偏移密封面；法兰密封面的平面度特征在数模中做了明确标注，实际加工时可直接参考数模控制加工精度，避免安装后出现密封面渗漏问题。这款蝶阀的适用场景覆盖了常温清水、压缩空气、低浓度酸碱介质等常规流体工况，结构简单易维护，损坏后可快速更换密封件、阀杆等易损件，不需要整体更换阀体，全生命周期的使用成本更低。数模中完整还原了内部流道的过渡结构，阀板全开时流道没有明显的突变结构，能减少流体通过时的湍流、振动与噪音，

　　适合对管路运行稳定性有要求的民用建筑供水、中央空调水循环等场景。相比对夹式蝶阀，这款法兰式结构的安装定位更可靠，不需要依赖长螺栓夹紧两片法兰来固定阀体，在震动较大的管路场景中，不会出现阀体移位、密封失效的问题，适配性更强。建模时还考虑了铸造工艺的脱模要求，阀体的壁厚均匀过渡，没有尖锐的内角结构，能减少铸造过程中的缩孔、应力集中问题，降低生产环节的废品率。手柄部分的握持位置做了防滑结构设计，实际操作时即使戴劳保手套也能稳定施力，不会出现脱手的情况。阀板的密封边缘做了圆角过渡，启闭过程中不会刮伤密封胶圈，能有效延长密封件的使用寿命，减少日常维护的频次。
