工程作业用轮式装载机械三维结构

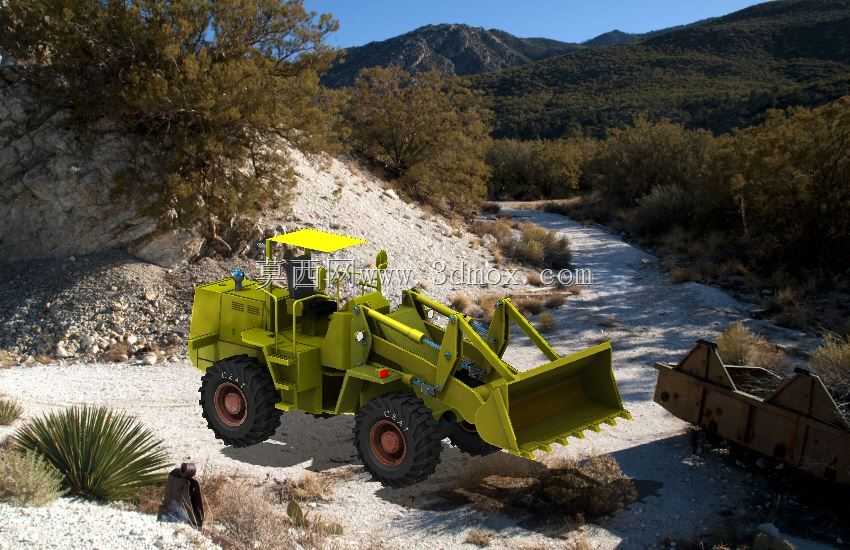

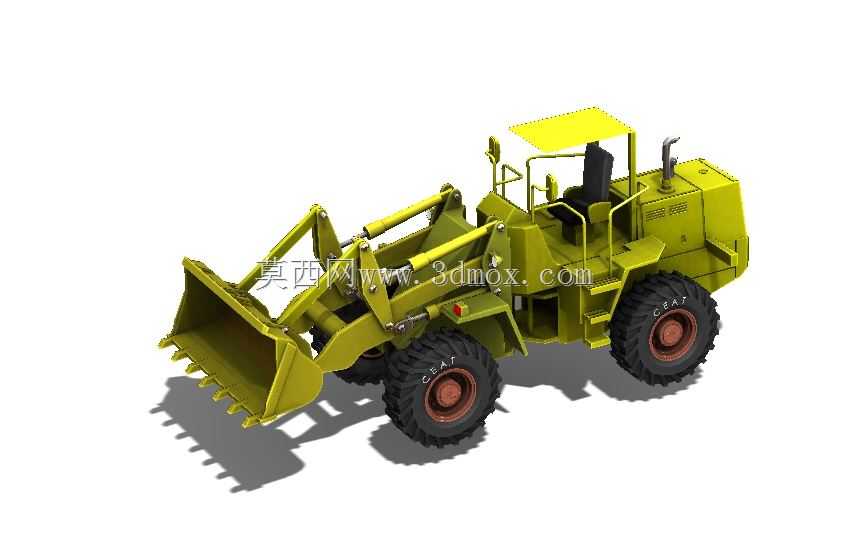

　　轮式装载机作为散料转运场景的核心作业设备，在矿山采掘现场、基建施工场地、物料堆场、市政清障作业中承担着散状物料铲装、短距离转运、场地平整、轻度推扒作业的核心功能，相较于履带式装载设备，其轮式行走结构具备转场速度快、对硬化路面损伤小、机动灵活性强的优势，适合作业点分散、转场频次高的工况场景。该三维结构完整还原了整机的各系统组成，从前端工作装置到后部动力舱、行走底盘、操纵驾驶室均做了等比例结构还原，可直接用于结构受力仿真、作业动作模拟、虚拟装配验证等设计环节。

　　从设计思路层面来看，整机采用了前后车架铰接的转向结构，铰接点布置在前后桥轴距的中间位置，转向时通过铰接处的液压油缸推动前后车架产生相对转角，转向半径更小，适配狭窄作业场地的转向需求；前端工作装置采用反转六连杆机构，该连杆机构的传动比特性可保证铲斗在举升全过程中保持接近平动的姿态，避免铲装物料在举升过程中洒落，同时在铲斗收斗位置具备良好的掘起力传递特性，能将动臂油缸、转斗油缸的输出力高效传递到斗齿位置，插入料堆时的切入力更充足。铲斗斗齿采用了可拆卸式的安装结构，斗齿根部通过螺栓固定在铲斗唇板上，磨损后可单独更换斗齿，无需整体更换铲斗结构，降低现场运维的配件成本；铲斗侧刃做了加厚耐磨处理，对应铲装硬质物料时的磨损集中区域，延长铲斗的整体使用寿命。

　　行走系统部分，四个车轮均采用大直径深花纹工程轮胎，轮胎胎面的块状花纹设计可提升在松软泥泞场地、碎石场地的抓地力，避免作业时出现轮胎打滑的问题；轮辋采用多件式组合结构，配合轮毂处的行星轮边减速结构，可将传动系统输出的扭矩放大后传递到车轮，满足重载铲装工况下的牵引力需求。前后桥均采用刚性桥结构，前桥与前车架之间设置了摆动铰接结构，允许前桥在一定角度范围内相对车架摆动，保证在不平整场地作业时四个车轮均可有效接触地面，避免出现单轮悬空导致的牵引力损失、车架受力不均的问题。

　　驾驶室部分采用了开放式顶棚结构，顶棚通过四根立柱固定在后车架前部位置，可对操作人员起到遮阳、防落物的基本防护作用，操纵座椅布置在顶棚下方居中位置，对应工作装置操纵杆、行走操纵机构的布置位置均符合人体工程学的操作范围，操作人员无需大幅挪动身体即可完成所有作业动作的操纵。动力舱布置在后车架的后部位置，通过后置的布局平衡前端工作装置重载时的整机重心，避免铲装重载时出现整机翘头的问题；动力舱外部设置了通风格栅，可满足发动机散热的通风需求，舱体内部预留了发动机、液压油箱、燃油箱、液压泵、控制阀组的安装空间，各部件的安装位置均按照实际整机的维护需求预留了操作空间，日常保养时可方便地触及机油滤芯、柴油滤芯、液压油滤芯等保养部件。

　　从安装边界与外形尺寸来看，整机在铲斗平放至地面状态下的总长度、最大举升高度时的整机高度、转向时的最大宽度均符合常规小型轮式装载机的尺寸边界，动臂举升、转斗收放、整机转向的动作行程均做了限位约束，在三维环境中可模拟全行程动作无干涉，各铰接点的销轴、衬套安装位置均预留了标准的配合间隙，符合实际加工装配的公差要求。液压管路的布置沿着动臂、车架的结构表面排布，避开了运动部件的运动轨迹，避免作业过程中管路被挤压、摩擦损坏，管路的固定卡箍位置也做了对应结构设计，可保证管路固定牢靠，减少作业振动带来的管路磨损。该结构建模时充分考虑了实际加工的工艺性，所有板材焊接位置均预留了焊接收缩余量，结构件的壁厚选取符合工程设备的强度要求，可直接作为同类型小型轮式装载机改型设计的基础结构参考，也可用于作业场景的虚拟仿真、人员操作培训的三维演示素材。
