定制通用工业控制箱体结构设计方案

　　这款定制通用控制箱的结构设计，最初是面向小型自动化单机的本地控制需求做的适配，常见应用在小型输送线单工位控制、实验台测试设备控制、小型非标专机的操作端这类场景，替代零散的明装元件排布，把控制相关的交互、驱动、接线部件全部整合在一个封闭壳体内，既满足车间现场的防护要求，也能减少现场接线的工作量，出厂前完成内部接线调试后，现场只需要接动力进线和负载出线就能投入使用。

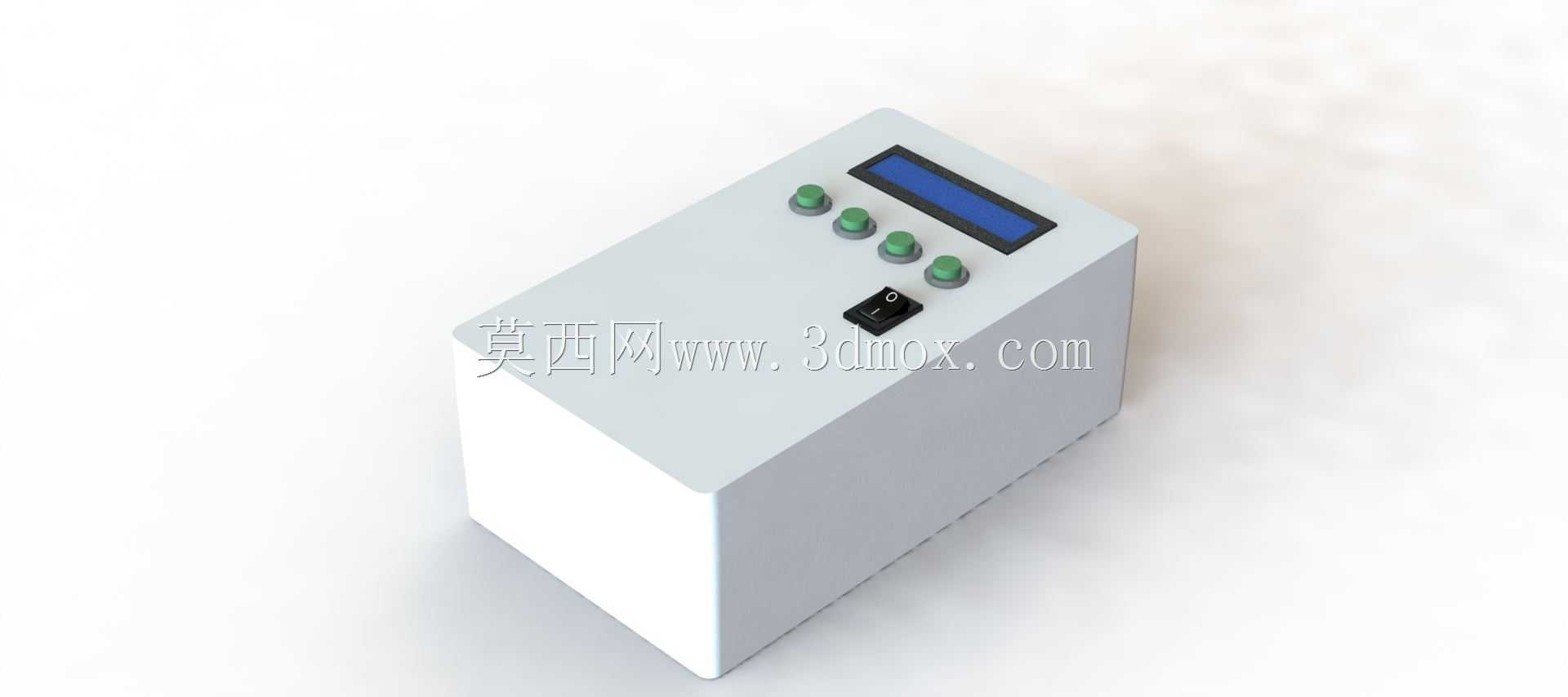

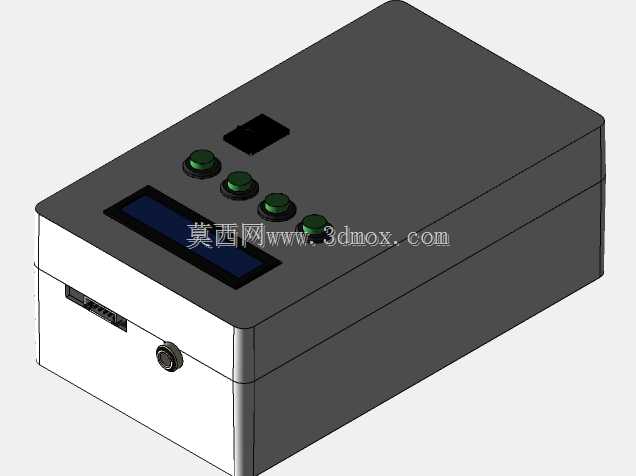

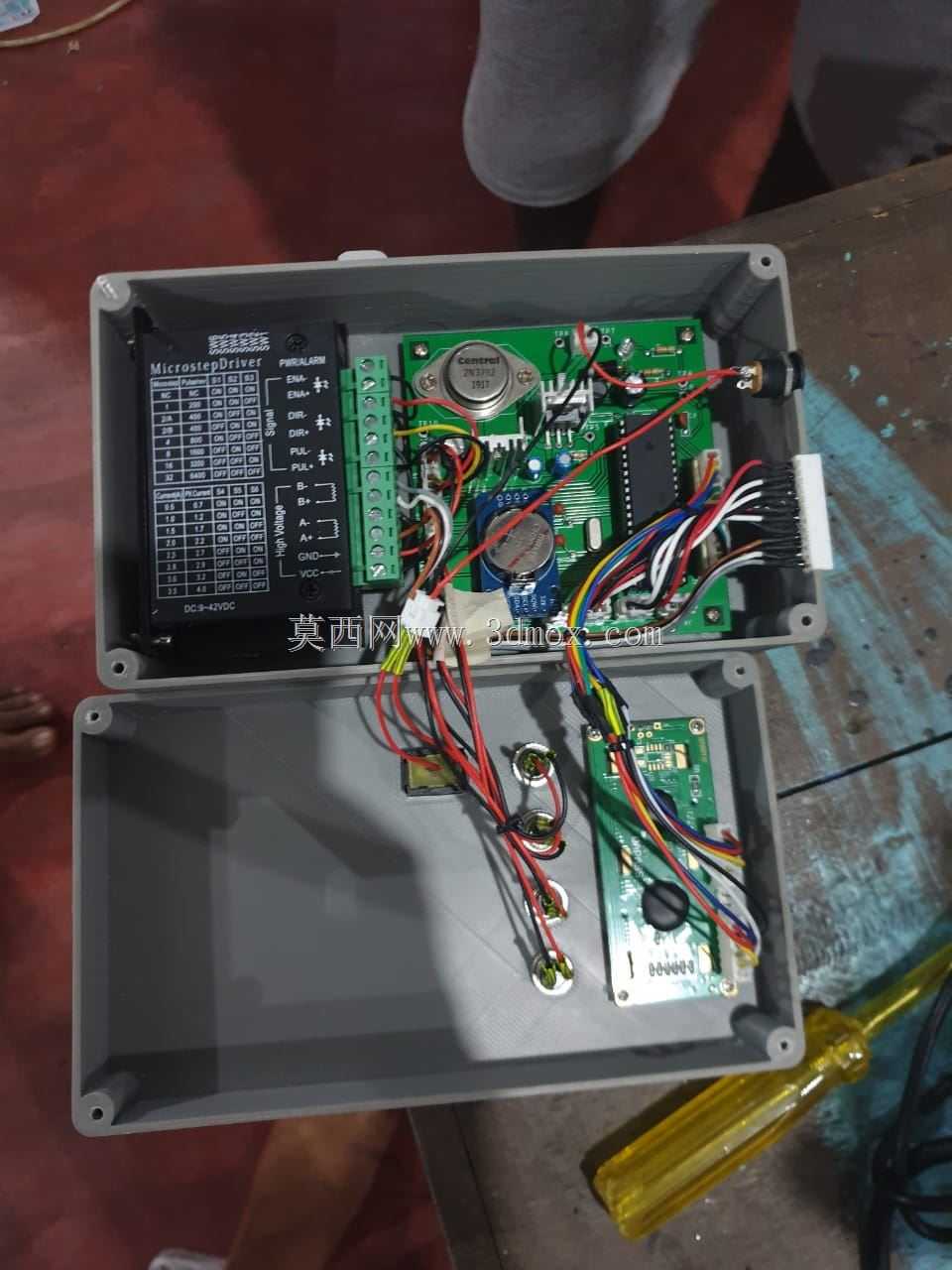

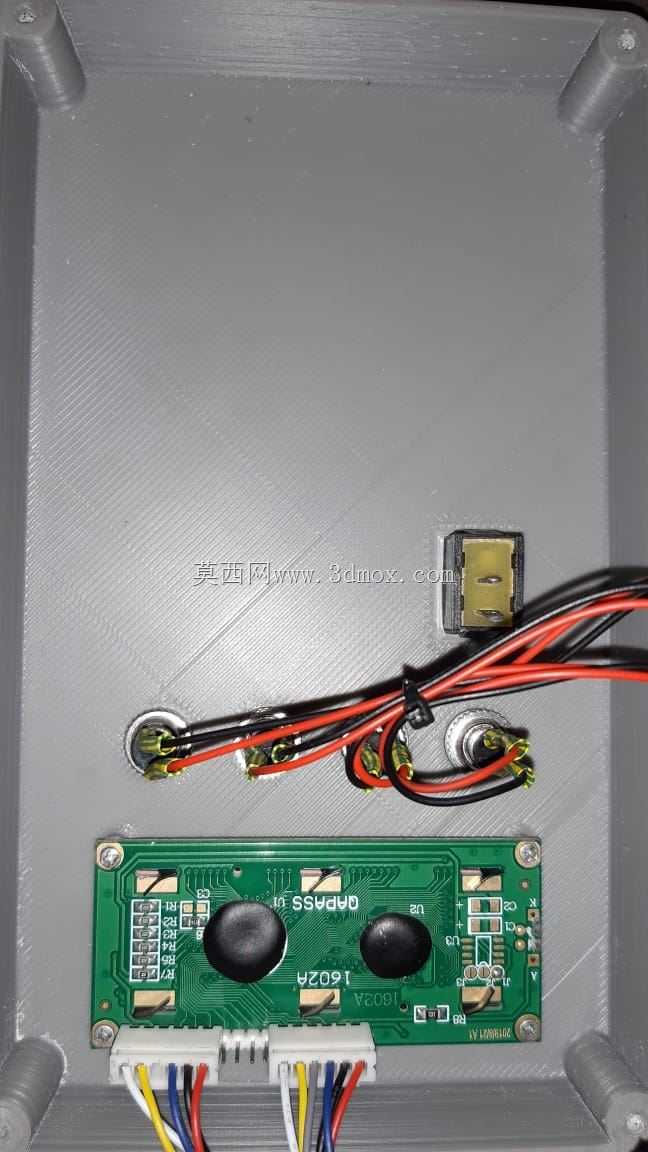

　　从功能配置上看，箱体内预留了PCB控制板的安装位，可直接搭载TB6600这类步进电机驱动器，适配42/57规格步进电机的驱动控制需求，面板上集成的16x2字符型显示屏可以实时显示设备运行参数、故障代码，四个绿色按钮分别对应启动、停止、参数加、参数减的常规操作逻辑，翘板开关作为设备总电源的通断控件，布置在按钮下方靠近操作手自然放置的位置，符合一线操作人员的使用习惯。箱体侧面预留了电源插座和JST接头的安装开孔，电源插座用于外接AC220V动力进线，JST接头则用于连接外部传感器、执行器的弱电信号，强弱电走线在箱体内部做了物理分隔，避免强电对弱电信号产生干扰。

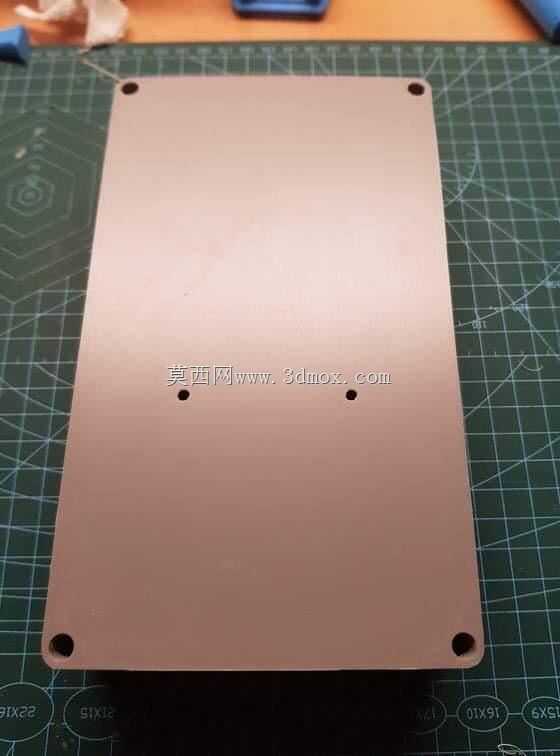

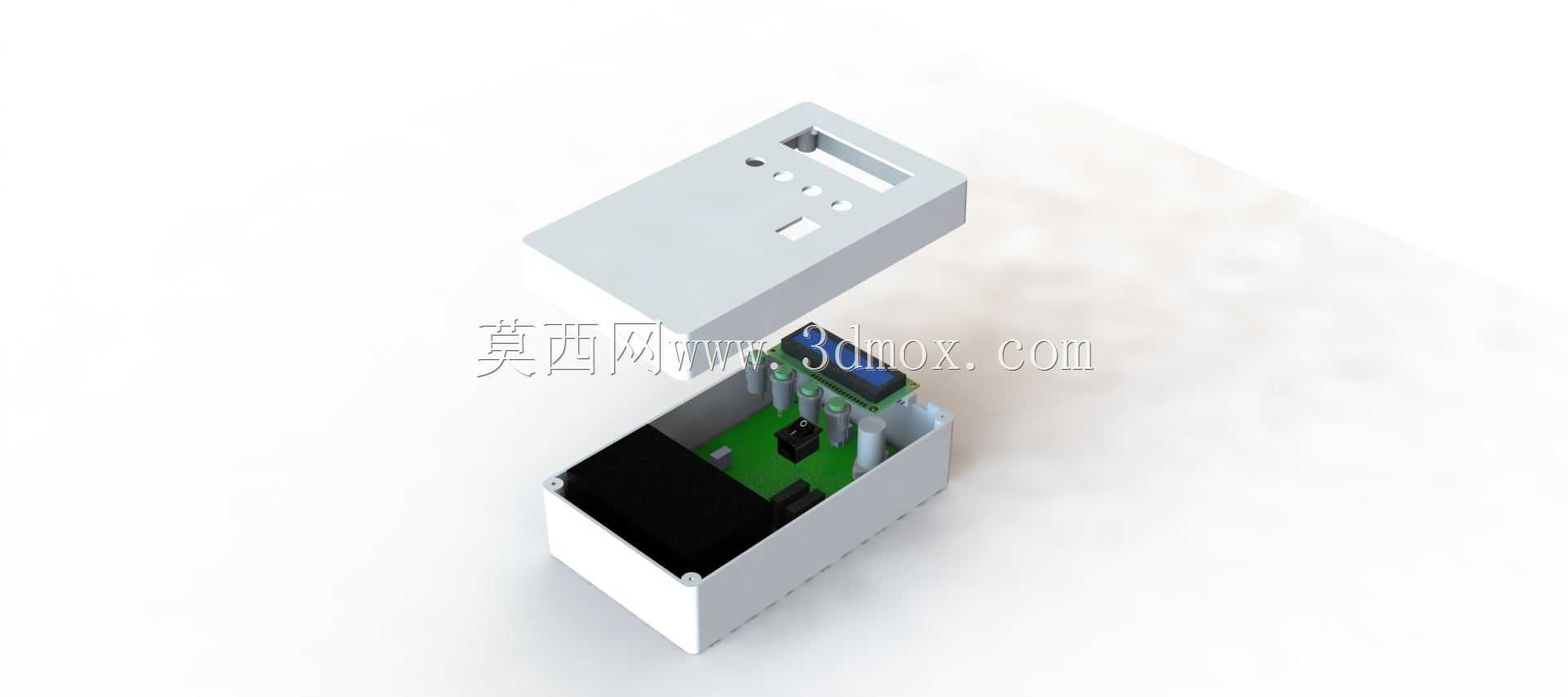

　　外壳采用ABS注塑成型的工艺方案，设计时特意将拔模角度设置为2度，兼顾注塑生产时的脱模顺畅度和箱体拼接的配合精度，不会因为拔模斜度过大导致上下盖配合出现明显缝隙，也不会因为斜度过小增加脱模难度、提高生产不良率。箱体整体采用方正的立方体造型，没有多余的外凸结构，既方便在设备机架上做壁挂安装，也可以直接平稳放置在工作台面使用，安装边界上预留了四个M4的沉头安装孔位，孔位间距按照通用工业安装的标准尺寸设置，适配市面上多数小型设备的安装支架孔距，不需要额外做转接板就能完成固定。

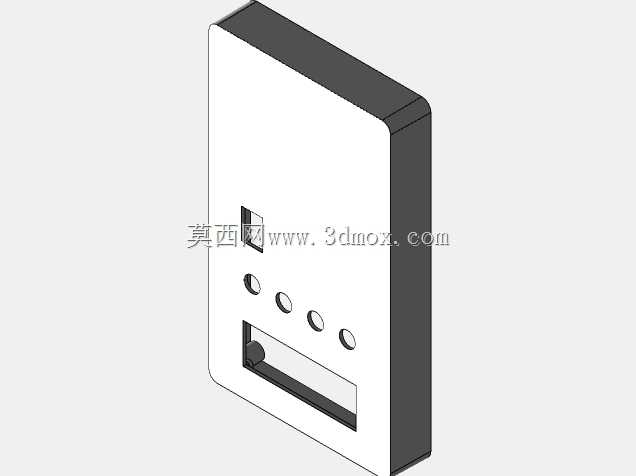

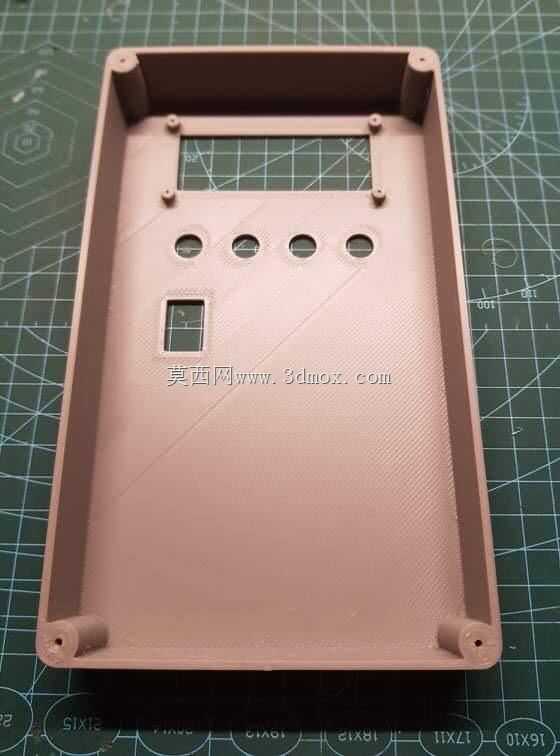

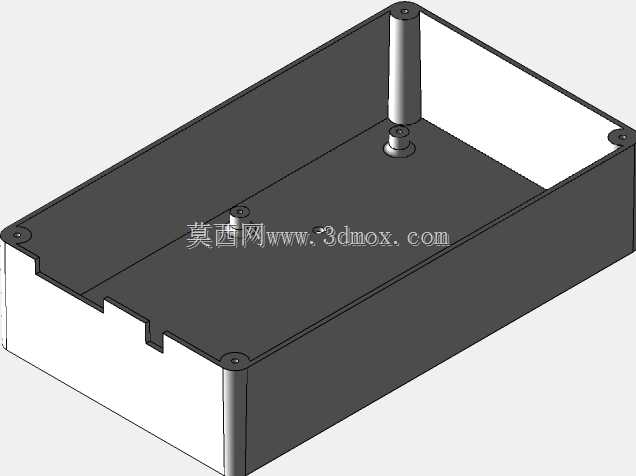

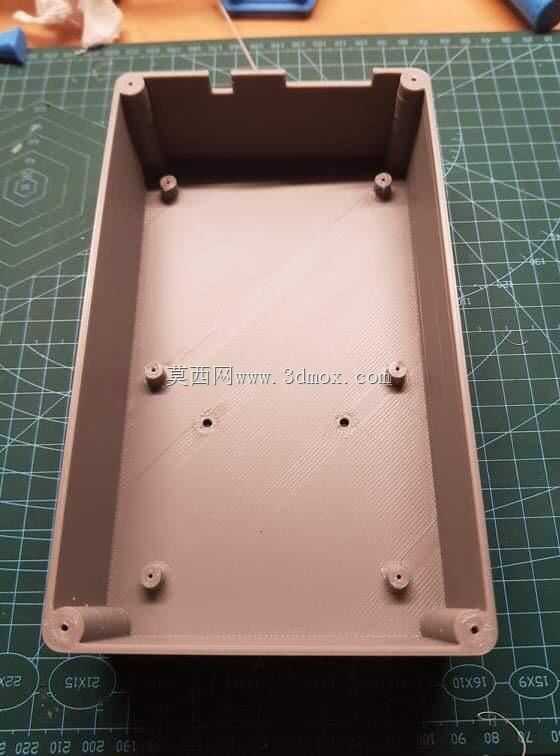

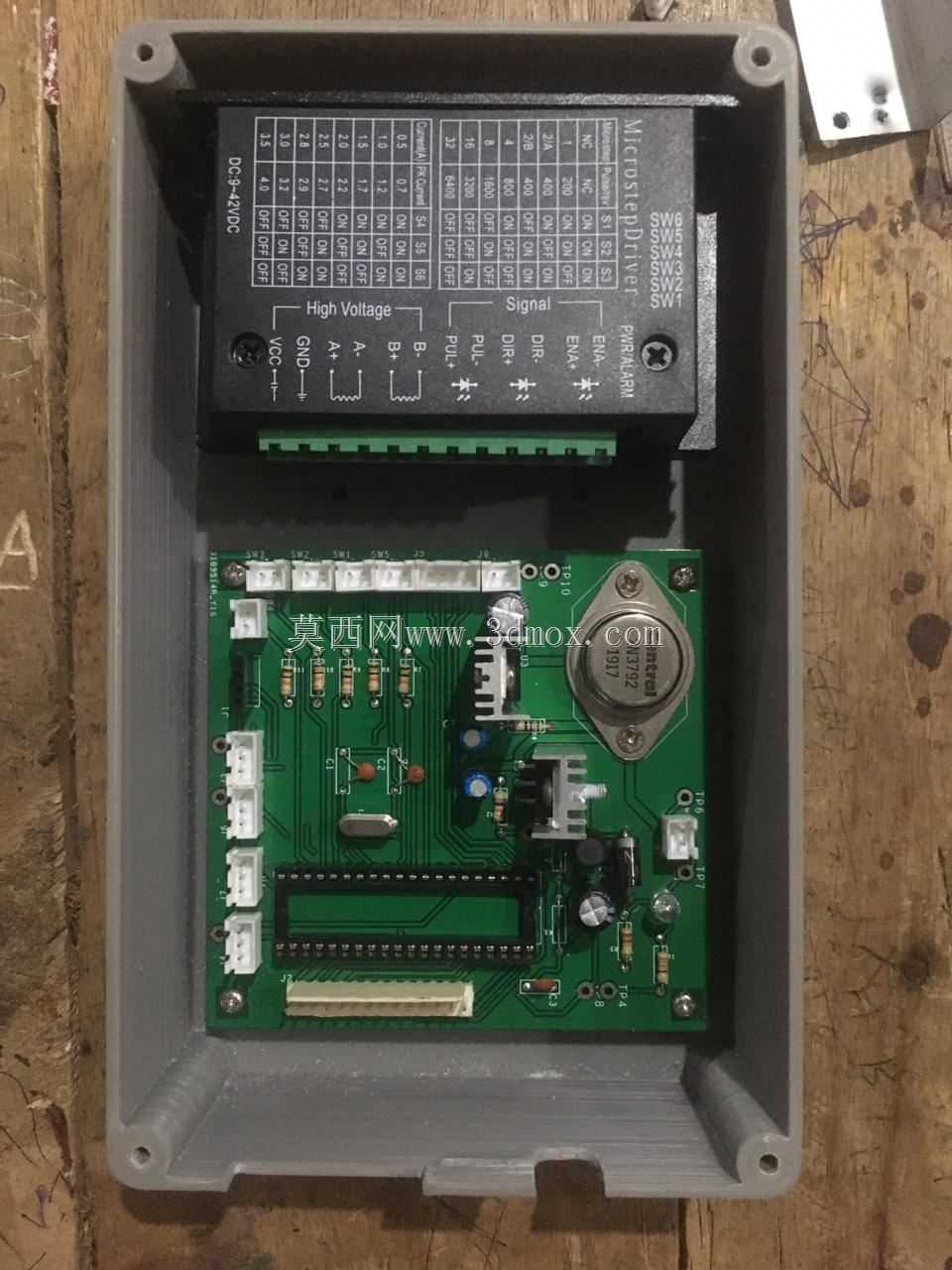

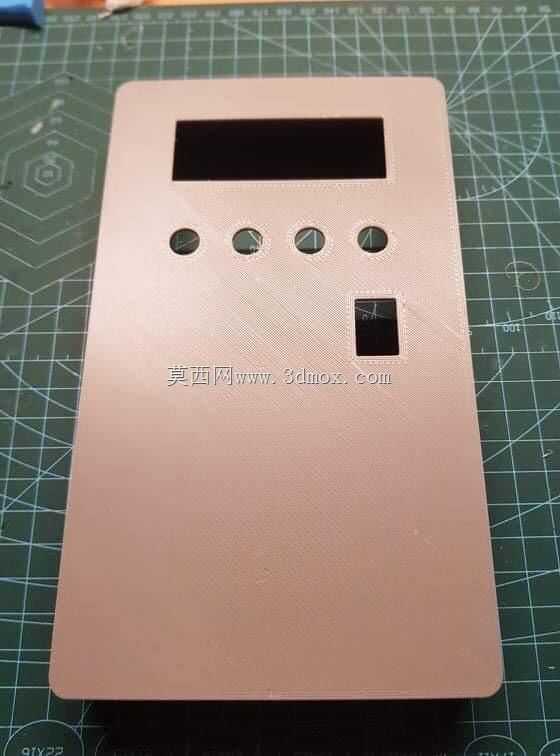

　　内部结构设计上，驱动器安装位做了凸起的散热筋结构，和箱体外壳一体注塑成型，TB6600驱动器工作时产生的热量可以通过安装面直接传导到外壳上散出，不需要额外加装散热风扇，降低了设备的故障点和运行噪音。PCB安装位设置了四个定位柱，柱高预留了5mm的间隙，避免PCB板背面的焊点直接接触箱体底部造成短路，定位柱顶端做了自攻螺丝柱，不需要预埋铜螺母就能完成PCB的固定，简化了装配工序。面板的元件开孔全部做了沉台设计，按钮、显示屏、开关安装后正面和面板表面基本齐平，既减少了积灰的死角，也能避免车间作业时误碰到元件边角造成损坏。

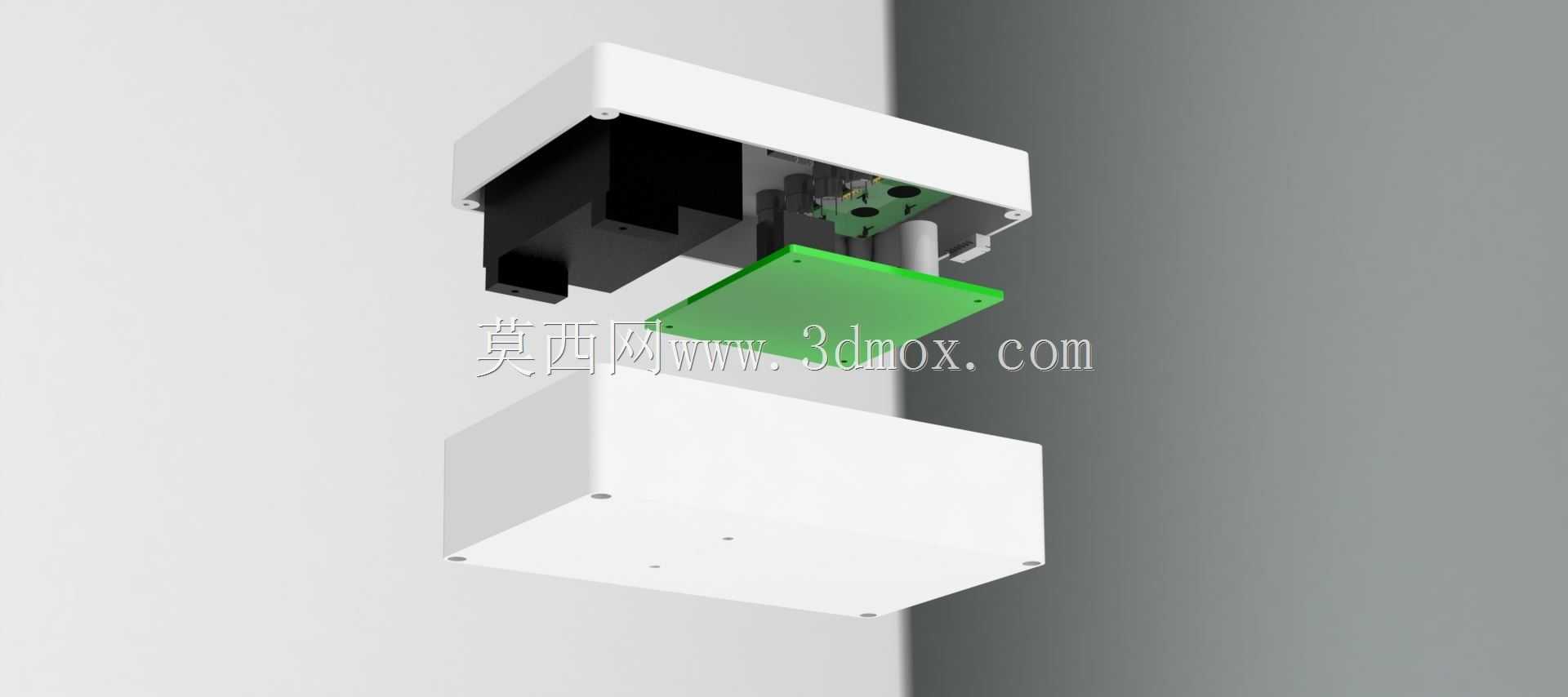

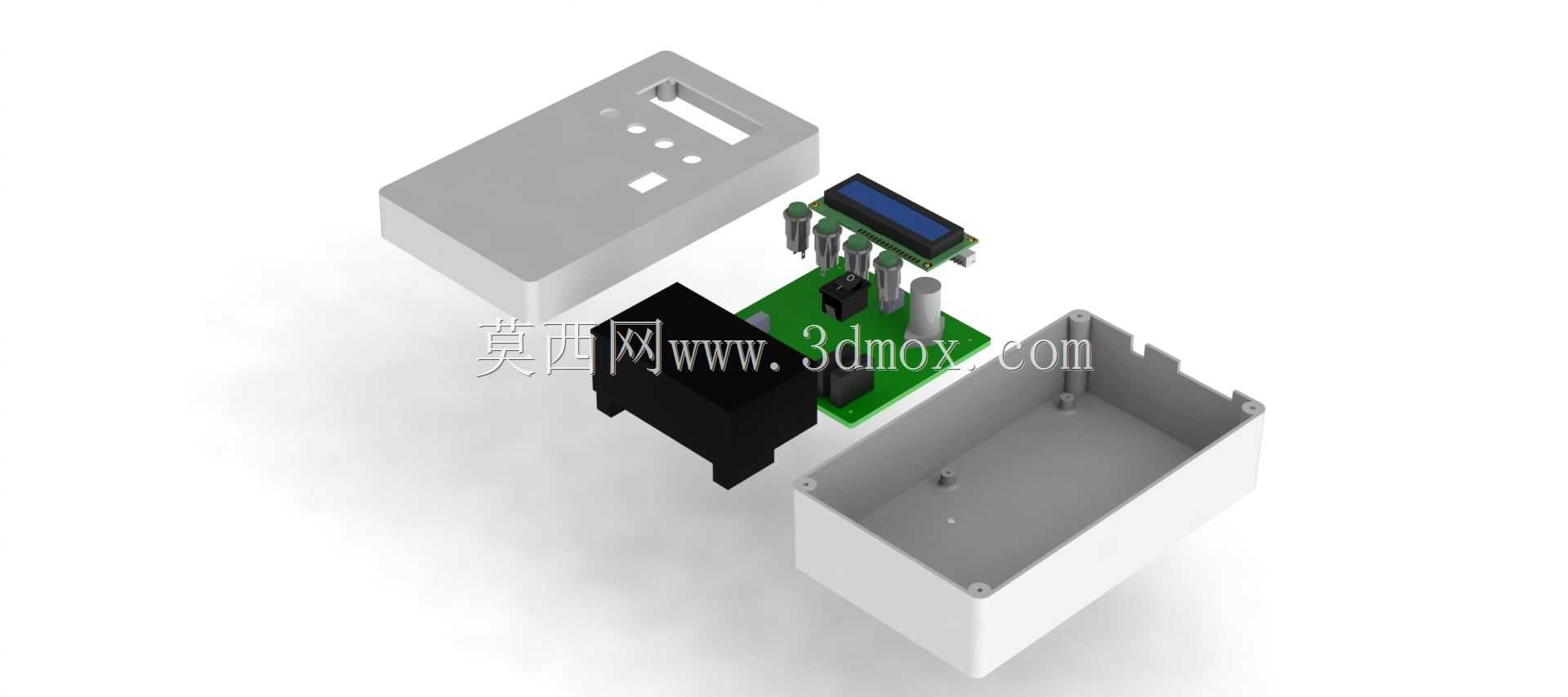

　　接线空间的预留上，箱体内部走线槽的位置做了规划，强电从电源插座进来后直接走到翘板开关，再分路到驱动器的动力输入端，弱电从JST接头进来后直接走到PCB的信号端子，两类走线分别走箱体两侧的预留槽位，不会出现交叉缠绕的情况，后期维护排查线路时一目了然。箱体上下盖的配合采用卡扣加螺丝的双重固定方式，日常维护时只需要拧开四个角的固定螺丝就能打开上盖，卡扣结构可以在螺丝拧开后暂时固定上盖不会直接掉落，方便单人完成检修操作。面板的显示屏位置做了透明视窗的安装槽，可加装亚克力透明片保护显示屏不被车间的金属碎屑、切削液溅到，按钮的开孔尺寸适配通用的16mm安装直径，后期如果需要更换不同功能的按钮，不需要重新开孔就能直接替换，提升了箱体的通用适配性。
