集成变频器的工业风扇电机控制箱体

　　在工业现场的小型单机设备控制场景里，这类集成式控制箱的应用覆盖范围极广，从生产线边的独立风机单元、小型输送段驱动，到单机配套的排风散热系统、小型设备的动力控制回路，都能见到这类紧凑布局的控制箱体身影。不同于大型成排配电柜的排布逻辑，这类小型控制箱需要在有限的封闭空间内，把动力驱动、逻辑控制、供电转换、散热保障几个核心功能模块全部整合进去，同时还要兼顾现场安装的便捷性、后期运维的操作空间，以及长期运行的散热可靠性。

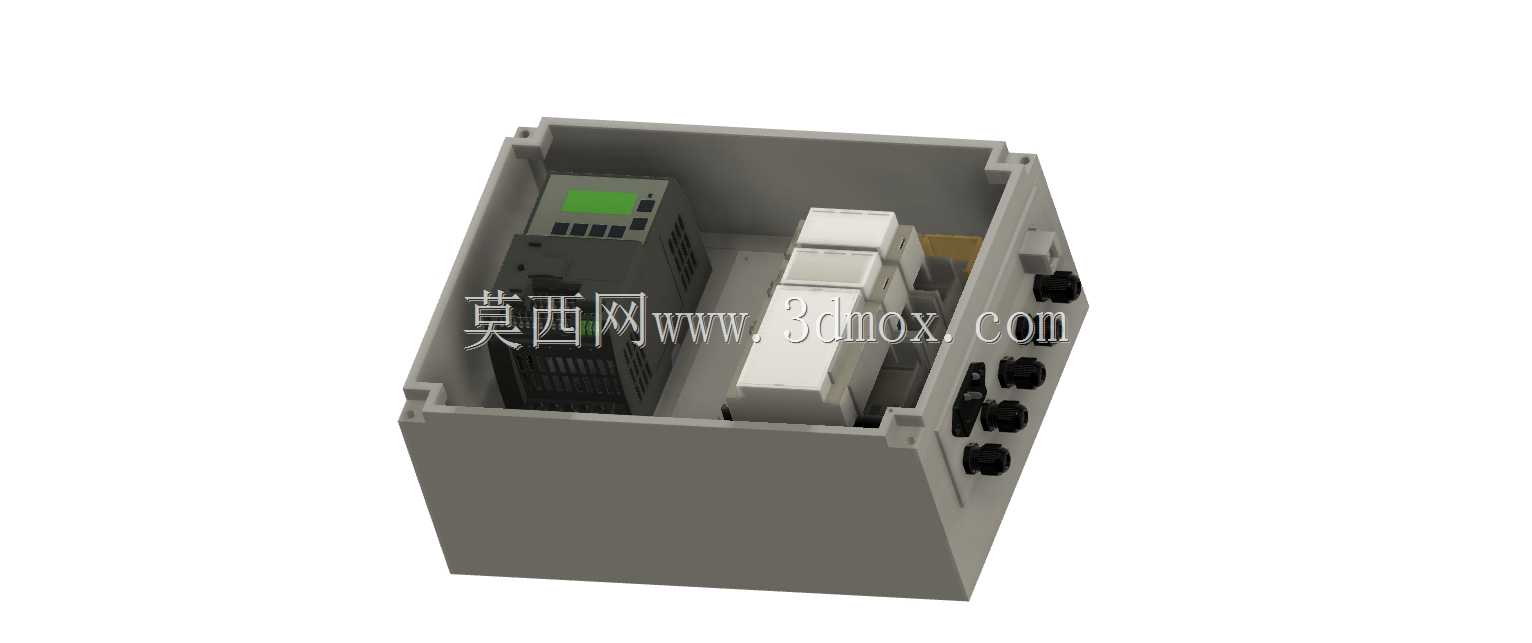

　　从内部布局来看，箱体采用标准DIN导轨作为核心安装载体，这也是工业电气控制领域的通用安装标准，所有导轨安装型器件都可以直接卡装在导轨上，不需要额外打孔固定，后期更换器件的时候只需要拨开器件卡扣就能快速拆装，大幅降低现场维护的时间成本。箱内搭载的125W变频器主要负责风扇或小功率电机的转速调节，相比直接工频启停的控制方式，变频器驱动可以根据现场实际的散热需求、负载变化调整输出频率，既能降低设备启动时的电流冲击，延长电机和风扇的使用寿命，也能在低负载工况下减少不必要的能耗。和变频器搭配布置的几个继电器，主要负责回路的逻辑切换、信号中转以及安全联锁，比如外接的启停信号、过载保护的触发信号、状态反馈的输出信号，都可以通过继电器完成弱电控制强电的隔离，避免外部信号的干扰串入变频器核心控制回路，提升整套控制单元的抗干扰能力。

　　箱体内部专门设置了独立的散热风扇，很多设计人员在做小型控制箱布局的时候容易忽略箱内的空气循环问题，实际上变频器在带载运行过程中会持续产生热量，继电器触点分合的时候也会有温升，如果箱体完全密封没有内部空气扰动，很容易出现局部热量堆积，尤其是在夏季高温的车间现场，环境温度本身就偏高，箱内热量散不出去很容易触发变频器的过热保护，严重的时候甚至会加速器件老化、缩短使用寿命。这个内置风扇的作用就是在箱内形成定向的空气流动，把变频器散热片附近的热空气带动到箱体壁面，通过箱体金属外壳向外散发热量，保证所有器件都工作在允许的温度范围内。

　　箱体侧面预留的多个防水接头安装位，是现场布线的核心接口，所有外部的动力进线、电机出线、控制信号线都可以通过这些防水接头引入箱内，接头自带的密封胶圈可以在布线完成后锁紧密封，避免车间里的粉尘、水汽、切削液溅入箱内造成器件短路或腐蚀。箱体的外形尺寸属于紧凑级的小型控制箱范畴，安装边界可以适配大多数单机设备的侧壁安装需求，既可以通过背部的挂装孔直接固定在设备机架上，也可以搭配专用的安装支架做落地式布置，不需要占用过多的安装空间。

　　在设计这类控制箱的三维结构时，首先要确定所有核心器件的安装占位尺寸，提前预留出器件之间的布线间隙——变频器的接线端子需要预留足够的手部操作空间，方便后期接线和压线，继电器组之间要留出走线槽的布置位置，把强电动力线和弱电信号线分开排布，减少线路之间的信号干扰。DIN导轨的安装位置要避开箱体的进出线孔正下方，避免线缆直接压在器件顶部，同时要保证箱门关闭之后，箱门内壁和器件顶部之间留有足够的安全间隙，不会因为箱门的开合碰到器件的操作面板或接线端子。内置风扇的安装位置要对准变频器的散热片方向，保证气流可以直接吹过散热鳍片，提升热交换的效率，风扇的供电回路直接取自导轨电源的输出端，不需要额外布置独立的供电线路，简化内部接线的复杂度。

　　导轨电源的作用是给箱内的继电器、控制回路、散热风扇提供稳定的低压直流供电，相比直接从强电回路取电的方式，独立的导轨电源可以把外部电网的波动隔离在外，给控制回路提供稳定的电压输出，避免电网电压波动造成继电器误动作、风扇转速不稳定的问题。整个箱体的外壳采用硬质绝缘工程塑料材质，相比金属外壳的控制箱，绝缘材质的箱体不需要额外做接地防护，在一些对绝缘要求较高的现场场景里使用更安全，同时塑料材质的自重更轻，现场搬运和安装的时候更省力，外壳的防护等级可以满足一般工业车间的使用要求，能够阻挡日常的粉尘飘落和少量的水滴溅入。

　　从实际使用的角度来看，这类集成化的小型控制箱不需要现场人员再单独做器件选型、布局设计、开孔加工，整套单元在出厂前就已经完成了内部布线和功能测试，现场安装的时候只需要把外部线缆接在对应的端子上，完成参数设置就可以直接投入使用，大幅缩短现场的安装调试周期，对于小型设备的配套厂商来说，这种标准化的集成控制箱可以减少自身的设计和装配工作量，提升设备交付的效率。在做三维建模的时候，所有器件的模型都按照实际尺寸1:1还原，包括每个接线端子的位置、操作按键的凸起高度、散热孔的排布位置、安装卡扣的结构细节，设计人员可以直接把这个箱体模型导入到自己的整机设备模型里，提前核对安装位置是否干涉、线缆走向是否合理，不需要再单独测绘每个器件的尺寸，减少设计阶段的重复工作量。
