三自由度平面并联执行机构结构设计

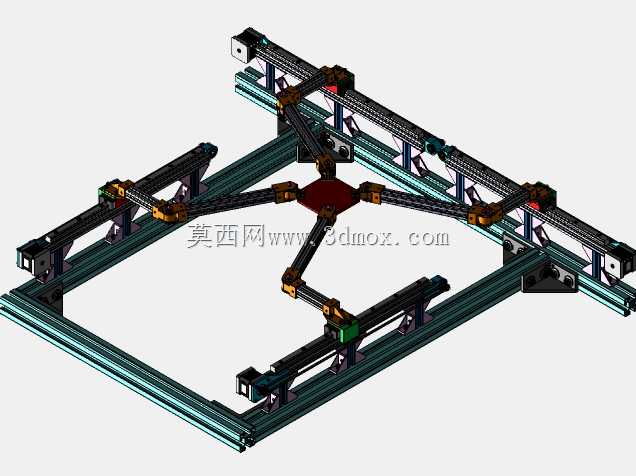

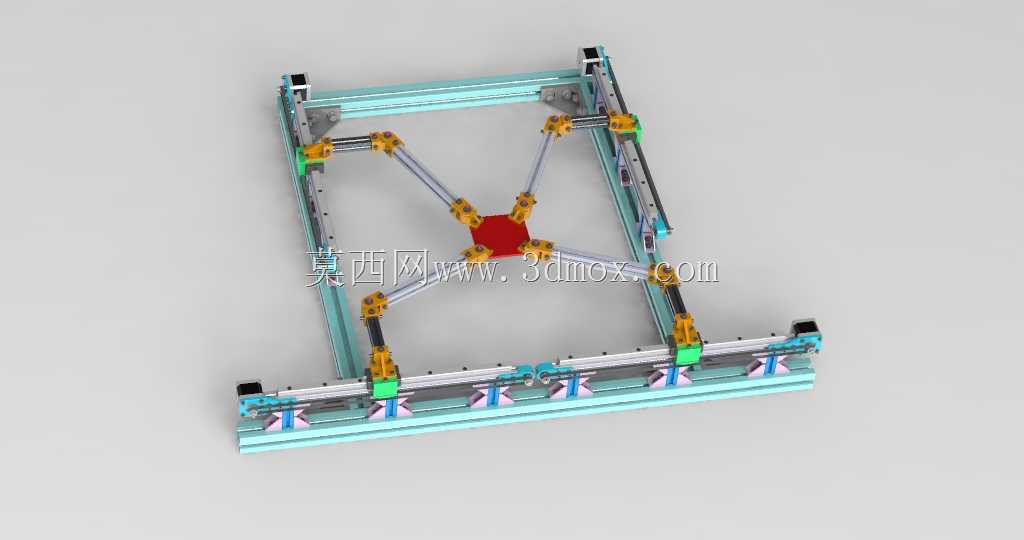

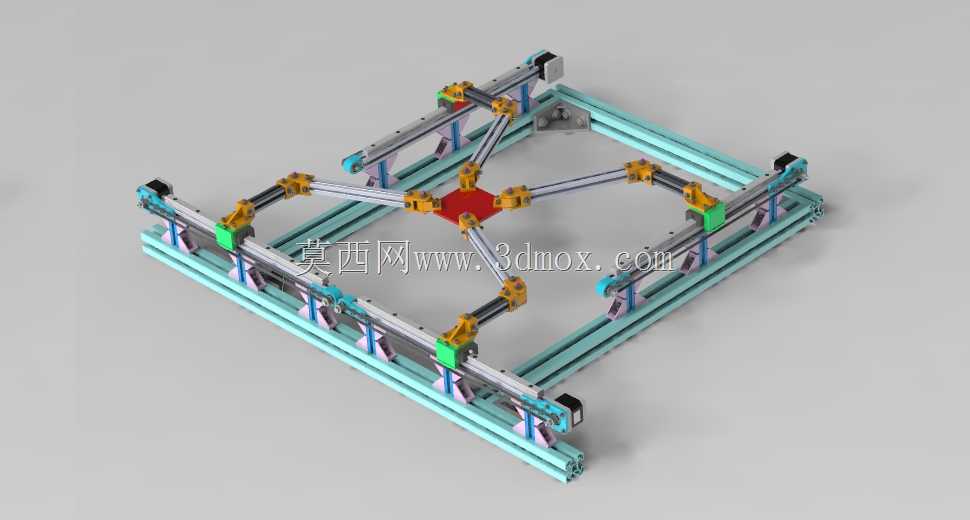

　　这套三自由度平面并联机构，核心面向平面内高精度点位搬运、轨迹涂覆、轻载分拣这类需要高刚性快响应的作业场景，区别于串联关节机器人的悬臂结构，并联构型的闭链力学传递路径能在同等驱动负载下获得更高的末端刚度，很适合电子元器件贴片、薄型工件平面装配这类对末端抖动控制要求严苛的工位。从结构布局来看，整套机构采用矩形外框架作为安装基准，框架主体采用标准工业铝型材拼接，安装基准面的平面度公差可控制在0.1mm/米范围内，方便直接固定在生产线的铝型材工作台上，不需要额外加工厚重的铸铁安装底座，整体安装边界控制在1200mm×1000mm的矩形范围内，垂直方向总高度不超过280mm，不会占用过多生产线垂直空间，

　　适配现有流水线的上方吊装或者台面嵌入式安装需求。驱动部分采用三组直线导轨滑台对称布置在框架的三个侧边，每个滑台搭载独立的伺服驱动滑块，通过等长的连杆组与中心的末端动平台连接，连杆两端采用关节轴承连接，消除运动过程中的卡滞点，这种布局下动平台可以在平面内实现X、Y两个方向的平移以及绕垂直轴的转动，三个自由度的运动完全解耦，运动学逆解计算简单，不需要复杂的多轴插补算法就能实现精准的轨迹控制，对于设备调试人员来说，参数整定的难度远低于同自由度的串联机械手。设计过程中特意将驱动单元全部布置在固定框架上，运动部件只有连杆和中心动平台，运动部分的总重量控制在8kg以内，大幅降低了运动惯量，在10kg以内的末端负载下，重复定位精度可以控制在±0.

　　05mm，最大运动速度能达到1.2m/s，完全满足3C电子行业小零件快速分拣的节拍要求。连杆的长度经过优化计算，在整个工作行程内不会出现机构奇异点，有效工作范围覆盖框架内部600mm×500mm的矩形区域，转动角度范围可达±45度，覆盖大部分平面作业的姿态需求。关节连接部分采用免维护的自润滑关节轴承，不需要定期加注润滑脂，适合无尘车间这类对运维要求高的生产环境，导轨滑台采用集成式的密封结构，能阻挡生产过程中的粉尘、碎屑进入导轨滚道，延长设备的无故障运行时间。末端动平台预留了标准的工具安装孔位，可以直接搭载真空吸盘、气动夹爪、涂胶头这类常用的末端执行器，不需要额外设计转接法兰，降低了用户的二次改造成本。整套机构的受力路径经过优化，

　　所有驱动滑块的受力方向均沿着导轨轴向，不会对导轨产生额外的倾覆力矩，能有效延长导轨和驱动丝杠的使用寿命，在连续运行的工况下，核心传动部件的设计寿命不低于20000小时。安装时只需要先将外框架调平，依次固定三组直线滑台，再连接连杆与动平台，通过千分表校准动平台的初始平面度即可完成调试，整个安装调试过程不需要专用的工装夹具，普通的设备维护人员就能完成操作。
