双探测窗口红外接收传感装置结构设计

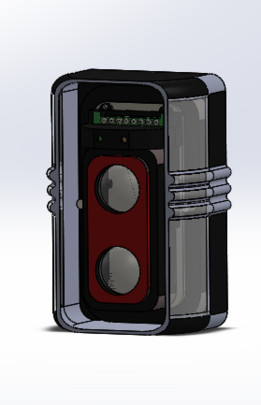

　　在工业自动化产线的物料到位检测、智能仓储的货位识别、消费电子的红外遥控信号接收、安防设备的人体红外触发等场景中，红外接收类传感部件是实现非接触式信号交互与位置感知的核心元件，这类部件的结构设计直接决定了信号接收角度、抗干扰能力与安装适配性，本次呈现的双窗口红外接收结构，正是针对多场景通用安装需求完成的三维结构设计。从实际使用需求出发，这类传感装置需要兼顾宽角度信号接收与外壳防护能力，设计过程中首先确定了双探测窗口的布局方案，两个圆形光学窗口沿壳体竖直方向排布，上方窗口负责大角度范围的红外信号捕捉，覆盖水平方向±60度的入射范围，下方窗口负责近距离强信号的精准接收，避免近距离信号过强导致的接收饱和问题，

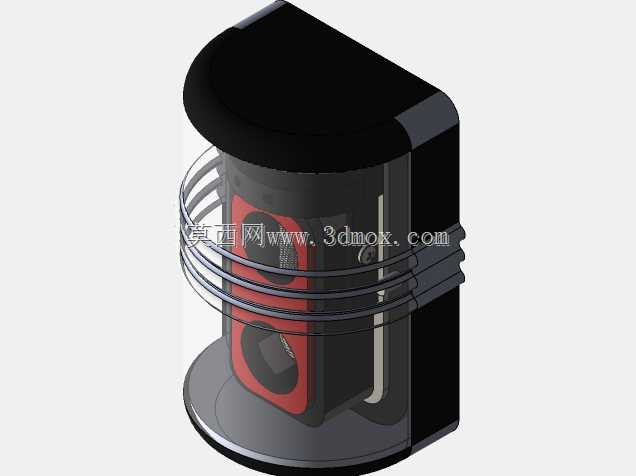

　　两个窗口的光学镜片采用内嵌式安装结构，镜片与壳体之间预留0.2mm的密封胶槽，装配时填充密封硅胶后可达到IP54级别的防尘防水能力，适配车间多尘、轻度溅水的使用环境。壳体主体采用卡扣加超声焊接的组合装配方式，上下壳体的分型面设置在壳体侧方的环形凹槽位置，侧方的三道环形凸起结构一方面作为超声焊接的定位筋，另一方面可以增强壳体的侧向抗挤压能力，在受到侧向100N的静压力时不会出现壳体开裂或内部电路板移位的问题。壳体内部的安装位预留了通用红外接收模组的固定槽，槽位尺寸按照行业通用的812mm接收模组设计，同时预留了2mm的走线空间，方便不同规格的连接线从壳体尾部的出线口引出，出线口位置设计了锥形的线缆密封结构，

　　适配直径3-5mm的信号线缆，装配后线缆与壳体之间不会出现松动或缝隙。从安装边界来看，整个传感装置的主体外形为带圆角的方形结构，整体安装占用空间为3228*18mm，背部预留了两个M3的螺丝安装孔，孔距为24mm，同时侧面预留了导轨卡扣的安装槽，既可以通过螺丝直接固定在设备面板或机架上，也可以搭配标准卡扣安装在DIN导轨上，适配不同设备的安装需求。在结构细节处理上，两个探测窗口的周边做了1mm的遮光凸台，凸台高度高出镜片表面0.5mm，可以有效避免周边环境杂光直接照射到接收管表面，降低环境光对接收灵敏度的干扰；壳体内部的电路板固定柱高度经过精准计算，装配后接收管的感光中心恰好与光学窗口的中心重合，偏差控制在0.1mm以内，

　　保证信号接收的角度范围符合设计预期。考虑到实际使用中可能存在的磕碰情况，壳体的所有边角都做了R1.5的圆角处理，既可以避免安装过程中划伤操作人员，也能减少磕碰时的应力集中，提升壳体的抗冲击能力。在材质选型的结构适配方面，外壳主体采用ABS+PC混合材质的壁厚设计，主体壁厚设置为1.8mm，既保证了足够的结构强度，也不会因为壁厚过大导致注塑成型时出现缩痕问题，光学窗口的镜片采用透红外的PMMA材质，镜片厚度设置为1mm，对940nm波长的红外光透过率可以达到92%以上，同时可以阻挡可见光波段的光线进入，进一步提升抗干扰能力。针对不同场景的安装需求，壳体尾部的出线口还预留了航插安装位，可以根据使用需求更换为M8航空插头，满足工业设备快插连接的使用要求，不需要额外修改壳体主体结构。整个结构的装配流程经过优化，所有零部件都可以通过自动化设备完成组装，超声焊接的参数适配常规的塑料焊接设备，不需要定制专用的焊接工装，适合批量生产加工。在实际测试验证阶段，该结构的接收角度、抗光干扰能力、防护等级都能满足工业级使用要求，在-20℃到60℃的工作环境温度范围内，壳体不会出现变形或密封失效的问题，适配绝大多数工业与民用场景的红外信号接收需求。
