自行车用ANT+无线速度传感装置结构设计

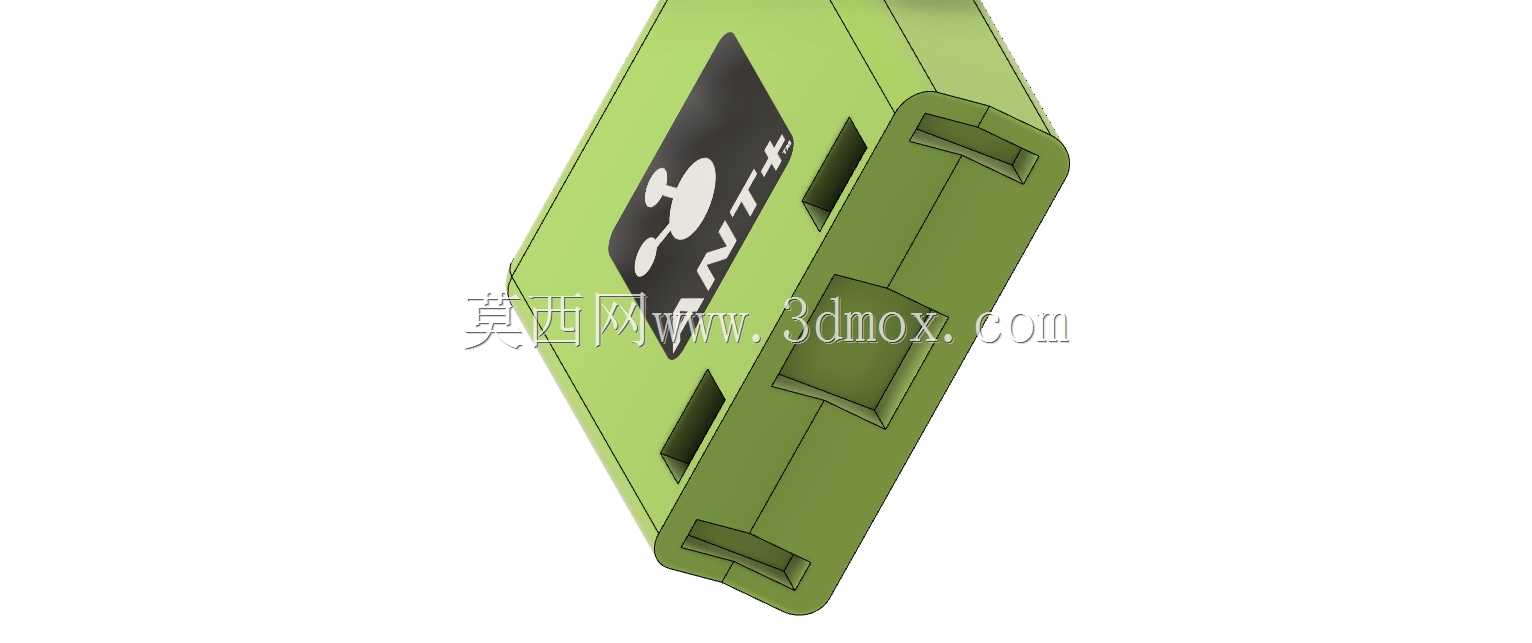

　　这款传感装置主要面向民用骑行运动场景设计，适配公路车、山地车等常规自行车的轮组转速采集需求，通过ANT+无线传输协议将实时速度数据推送至码表、运动手表等接收终端，为骑行者提供运动数据支撑，也可接入智能骑行台实现室内骑行的阻力动态匹配。从结构设计逻辑来看，外壳采用带加强筋的薄壁壳体结构，整体为圆角长方体构型，壳体侧面预留的多组凹槽为扎带安装位，可直接通过尼龙扎带将传感器固定在自行车前叉或后叉对应位置，无需额外设计专用安装支架，降低配件成本的同时提升了不同车型的适配性，安装时仅需保证传感器与轮组辐条上的磁块间距处于3-10mm的有效感应区间即可，无需复杂校准流程。壳体表面的标识区域做了下沉式凹槽设计，用于粘贴产品标识铭牌，

　　避免长期户外使用中标识被剐蹭磨损，壳体边缘全部做了R2以上的圆角处理，既避免安装使用过程中锐边划伤骑行者，也能降低骑行过程中风阻带来的影响，同时提升外壳注塑成型时的熔体流动性，减少尖角处的应力集中问题，提升壳体抗冲击性能。内部腔体设计充分考虑了电路板与纽扣电池的安装空间，预留了CR2032纽扣电池的安装位，电池仓与电路板区域做了分隔筋设计，避免电池晃动对电路板上的感应元件造成干扰，腔体边缘设计了一圈密封槽，可适配0.8mm线径的硅橡胶密封圈，实现IP65级别的防水防尘能力，满足雨天骑行、户外多尘环境下的使用需求，无需担心雨水或灰尘侵入造成电路短路。感应元件采用霍尔传感方案，电路板布局时将霍尔感应头对准壳体侧面的薄壁感应区，

　　该区域壳体壁厚控制在1.2mm，既保证结构强度，也不会对磁场感应造成过多衰减，确保磁块经过时的信号触发灵敏度，信号传输模块采用ANT+标准协议栈，传输距离可达3米以上，完全满足自行车骑行时传感器与车把上码表的传输距离要求，信号抗干扰能力经过优化，可避免同场景下其他2.4G设备的信号干扰。从安装边界来看，传感器整体外形尺寸控制在40mm×25mm×12mm区间，重量仅15g左右，安装后不会对自行车轮组的动平衡造成明显影响，扎带安装位的凹槽深度为1.5mm，可适配宽度5mm以内的常规尼龙扎带，固定后扎带完全嵌入凹槽内，不会出现滑脱移位问题。壳体材质选用耐候性ABS材料，可在-20℃到60℃的环境温度区间内正常工作，适配不同地域、

　　不同季节的骑行使用需求，外壳表面做了细晒纹处理，既提升外观质感，也能避免长期使用后表面划痕过于明显。在结构可靠性设计上，壳体上下盖采用超声波焊接工艺进行装配，相比卡扣连接具备更好的密封性能与结构强度，焊接筋的截面设计为三角形，焊接时熔融的塑料可充分填充焊接缝隙，保证连接强度的同时实现密封效果，焊接后整个壳体无外露螺丝，外观整体性更强，也避免螺丝长期户外使用出现锈蚀问题。这款传感器的设计充分平衡了功能实现、安装便捷性、环境适应性与成本控制，没有冗余的结构设计，所有结构特征都服务于实际使用需求，对于同类骑行传感配件的结构设计具备较高的参考价值，建模过程中对壁厚、加强筋、安装位、密封结构的处理都符合消费类户外电子产品的结构设计规范，可直接作为同类产品开发的结构参考模型，也可用于骑行装备相关的虚拟装配、场景展示等用途。
