波纹管结构梁式称重测力传感部件

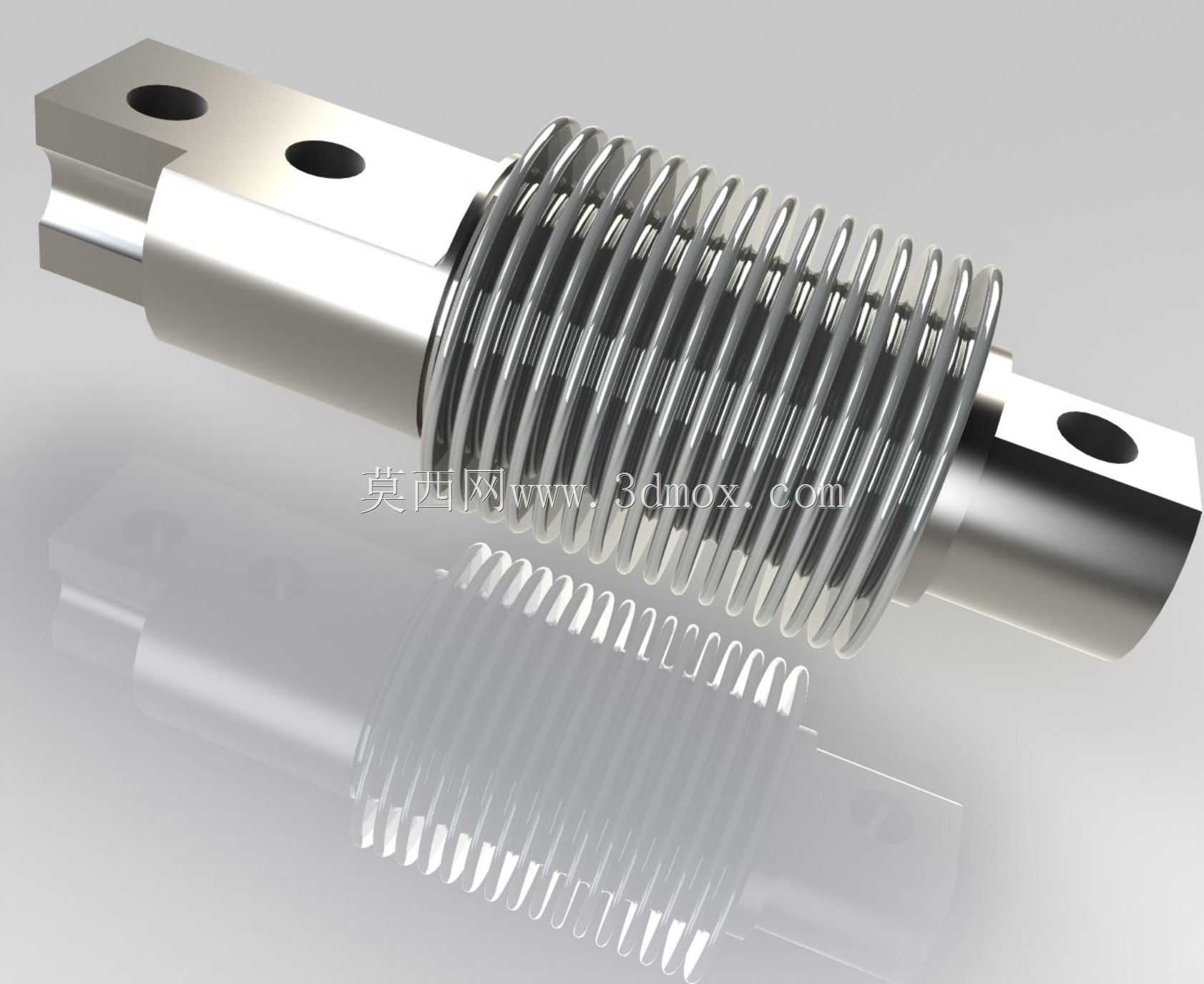

　　在工业称重计量、在线检重、料仓料位监测、小量程测力控制的场景里，这类带波纹管结构的梁式称重部件是应用占比极高的核心检测元件，区别于常规平行梁称重单元，它的波纹管密封结构能很好地抵御侧向力、偏载力矩以及现场粉尘、水汽、轻度腐蚀介质的侵入，适配食品加工、医药分装、小型配料站、包装线末端检重这类对防护等级有要求，同时对测力精度要求较高的工位。从结构设计逻辑来看，这款传感部件采用两端固定安装的悬臂梁受力形式，两端的安装块上预制了沉头安装孔，安装时可以通过螺栓直接固定在设备的安装基座上，受力端的连接孔用于承载被称重的料斗、平台或者输送段结构，力的传递路径直接，没有多余的转接环节，能减少力传递过程中的损耗，保证检测精度。

　　中间的波纹管段是整个结构的核心设计，一方面它作为弹性体的一部分，在承受竖直方向载荷时能产生均匀可控的微变形，为内部粘贴的应变片提供稳定的形变基础，另一方面波纹管的褶皱结构可以抵消非测量方向的附加力，比如设备运行时产生的水平方向振动、安装时带来的微小角度偏差，都不会直接作用到应变检测区域，避免测量数据出现漂移。在安装边界上，这类传感单元对安装面的平面度有一定要求，两端安装基座的平面度公差需要控制在0.05mm以内，避免安装时给弹性体施加预紧应力导致零点偏移，安装孔的位置度需要和两端安装块的孔位匹配，不能强行撬装，否则会导致波纹管段产生不可逆的塑性变形，直接损坏传感单元。从外形尺寸的适配性来看，

　　这类小量程梁式称重传感器通常适配10kg到500kg的测量量程，整体长度根据量程不同有不同的规格，安装时需要在受力端预留足够的形变间隙，不能让周边结构件接触到波纹管段，防止干涉影响形变自由度。在实际设备选型时，需要根据现场的最大载荷选择1.2到1.5倍量程冗余的型号，避免瞬时冲击载荷超过弹性体的屈服极限，同时要注意线缆的走线方向，避开设备的运动部件，防止拉扯损坏信号输出线。这类传感部件的三维建模过程中，需要重点还原波纹管的壁厚、褶皱间距以及两端安装块的孔位公差，因为这些尺寸直接决定了弹性体的刚度系数和安装适配性，建模时波纹管部分不能用简化的圆柱代替，要准确还原每一圈褶皱的圆弧过渡，否则后续做有限元受力分析时，

　　得到的形变数据和应力分布会和实际产品存在较大偏差，无法为后续的安装结构设计提供准确的参考依据。在装配关系上，这类传感器通常是作为独立的功能单元集成到称重设备里，建模时需要明确安装面的配合公差，标注清楚安装孔的沉头深度、螺纹规格，方便结构设计人员在做整体设备布局时预留对应的安装空间，同时要考虑到现场校准的操作空间，不能在传感器周边布置过多遮挡结构，方便后续放置标准砝码进行量程校准。对于做非标自动化设备设计的工程师来说，这类传感器的三维模型可以直接调用到称重模块的装配体里，快速完成安装支架的设计，不用从零开始测绘，能大幅缩短设计周期，同时准确的外形尺寸也能避免后续加工装配时出现干涉问题。在实际应用中，这类波纹管式梁式传感器相比普通的平行梁传感器，抗偏载能力提升30%以上，防护等级可以达到IP65，能在有冲洗要求的食品生产车间使用，不需要额外加装防护套，减少了设备的整体结构复杂度，也降低了后期维护的成本。建模时还要注意还原两端安装块的倒角和过渡圆角，这些细节虽然不影响核心功能，但在做装配干涉检查时，能避免因为边角的尖锐结构导致的装配误判，也能更真实地反映实际加工后的零件形态，为后续的工程图输出提供准确的模型基础。
