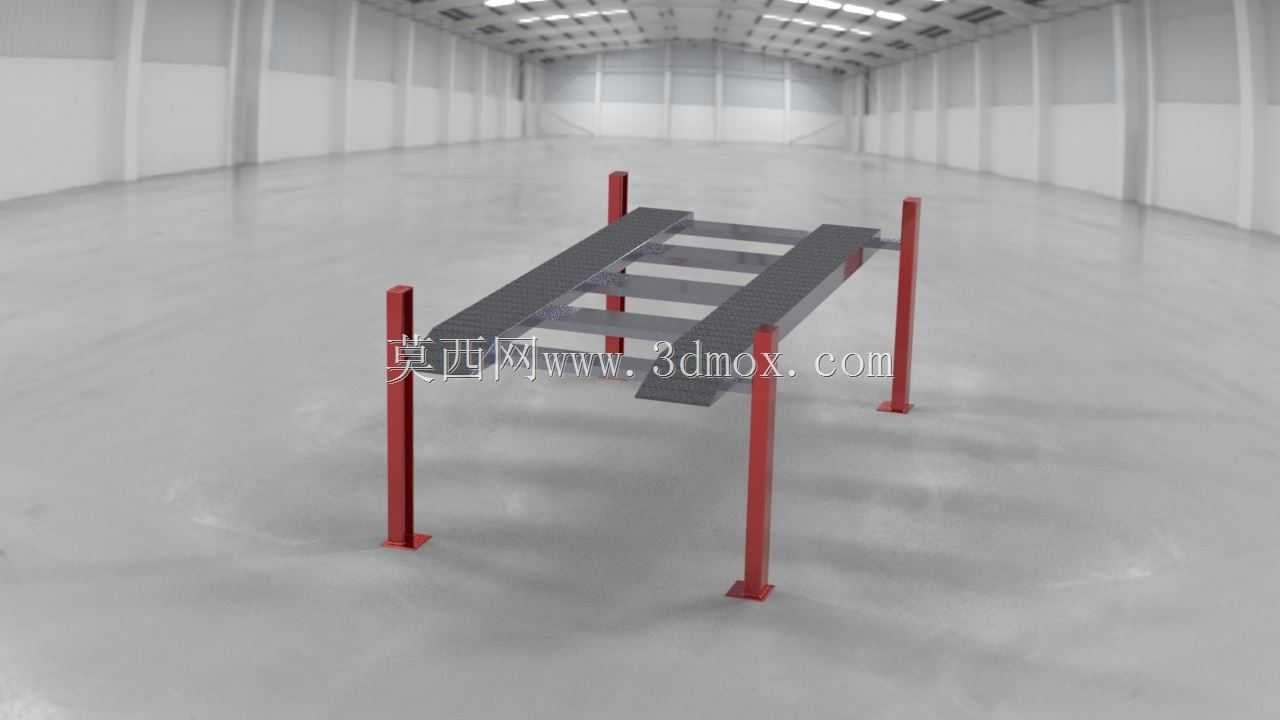

四柱式车辆举升承载平台结构设计

　　这类四柱结构的举升设备，最常出现在汽修门店的维保工位、立体车库的首层换乘区，也有部分改装后用于仓储场景的重型货物层间转运，核心是靠四根垂直布置的立柱提供稳定的导向与支撑，相比双柱举升结构，它的平台跨度更大，对被举升物的轮距适配范围更宽，不需要额外找车辆的底盘支撑点，直接将车辆开上平台即可完成举升作业，对操作人员的对位要求更低，日常使用的容错率更高。

　　从结构设计逻辑来看，四根立柱采用等边角钢或者矩形型钢焊接加工，底部通过膨胀螺栓与混凝土地面固定，每根立柱内部都布置有独立的升降导向副，要么是滑动耐磨衬套配合立柱内壁做滑移导向，要么是加装线性滚轮减少升降过程的摩擦阻力，四根立柱的升降同步性是设计时的核心考量点，早期的结构会用单根液压泵站搭配分油器给四个驱动点供油，通过节流阀调整每一路的流量偏差，现在更多会在每个驱动端加装位移传感器，实时反馈平台四角的高度差，一旦偏差超过阈值就自动调整对应点位的升降速度，避免平台倾斜引发侧翻风险。

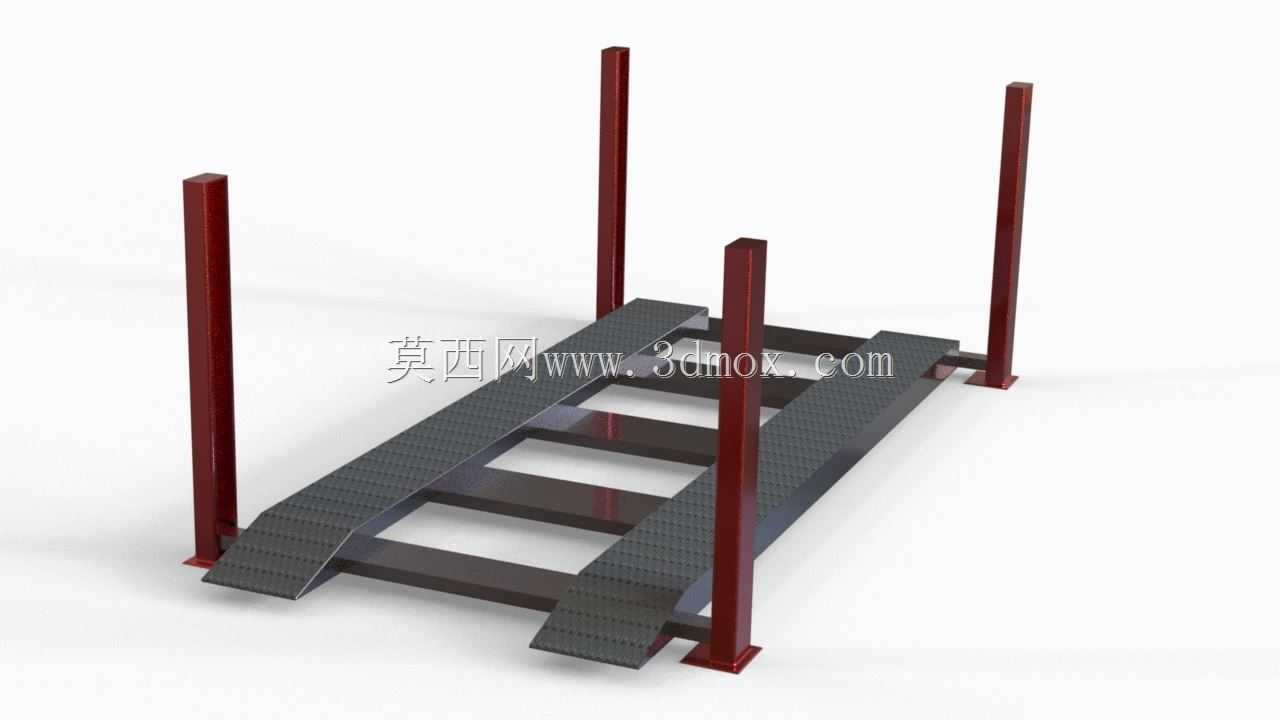

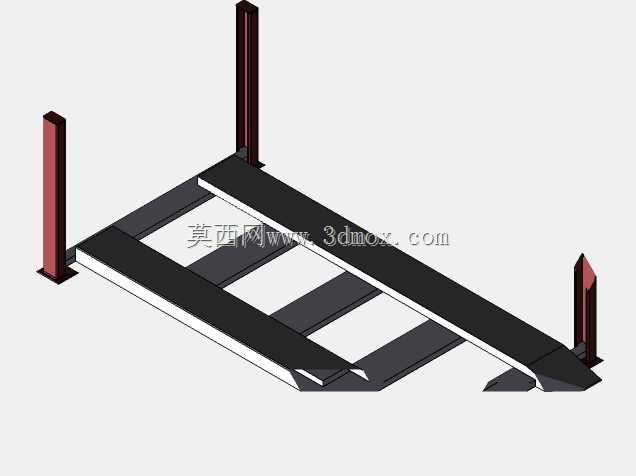

　　平台部分采用花纹钢板做面板，下方是型钢焊接的格栅式框架，既可以降低整体自重，也能避免平台积油积水，平台两侧设置有连续的凸起边梁，高度在50mm左右，防止车辆停靠时滑出平台边界，平台的入口端会设置可翻折的搭板，放平后与地面形成缓坡，方便车辆驶入，举升时搭板会自动翻起形成端部挡块，不需要额外加装限位装置。设计时需要重点核算平台的额定承载下的挠度变形，通常要求平台中心位置的最大变形量不超过跨度的1/1000，避免车辆停驻后因为平台变形出现溜车风险，同时要在平台的四个角设置机械锁止机构，当平台举升到指定作业高度后，锁止齿块会自动卡入立柱上的定位齿槽，即使液压系统出现泄压故障，平台也不会出现下坠，保障下方作业人员的安全。

　　安装边界方面，这类设备要求安装地面的混凝土厚度不低于200mm，地面平整度误差每米不超过3mm，设备安装完成后，立柱的垂直度偏差要控制在1/1000以内，四根立柱的中心距要根据平台的额定适配车型调整，常规适配乘用车的型号，立柱横向中心距在3米左右，纵向中心距在5米左右，预留的安装空间要在设备外轮廓基础上每边留出至少800mm的操作通道，顶部要预留至少300mm的安全间隙，避免举升到最高位时顶部触碰厂房横梁或者管线。

　　实际使用场景中，汽修场景下的型号会在平台中间预留出作业缺口，方便维修人员接触车辆底盘的放油螺栓、传动部件，不需要额外挖设地槽；而用于立体停车的型号，会在平台表面加装车轮定位挡块，精准限定车辆的停靠位置，同时会加装光电检测开关，确认车辆完全停入、拉手刹、驾驶员离开后才会启动举升动作，避免误操作引发事故。设计时还要考虑日常维护的便利性，所有的润滑点都要设置在方便触及的位置，液压泵站要集成在其中一根立柱的底部外壳内，不需要额外挖设地下泵站空间，降低施工成本，导向面的防尘结构要采用可快速拆卸的橡胶防尘罩，避免车间内的灰尘、铁屑进入导向副造成磨损。

　　不同于剪式举升设备，四柱结构的举升行程可以做得更长，常规维保用的型号举升高度在1.8米左右，足够维修人员在车辆下方直立作业，立体车库用的型号举升高度可以做到2米以上，满足下层空间停放另一台车的高度要求。结构受力分析时，要重点核算立柱与地面连接的膨胀螺栓的抗拔力，以及立柱根部的焊接强度，因为举升过程中如果出现偏载，比如车辆没有停在平台中心，立柱根部会承受较大的倾覆力矩，通常安全系数要取到5倍以上，确保极端工况下不会出现结构失效。平台的表面花纹钢板要采用防滑纹路设计，摩擦系数不低于0.6，即使表面沾有机油也能保证轮胎不会出现打滑，平台两侧可以选装抽拉式的延伸滑板，适配轮距更宽的SUV或者轻型商用车，不需要更换整体平台就能拓展设备的适配范围。
