陶瓷墙地砖生产用边缘磨平干燥设备

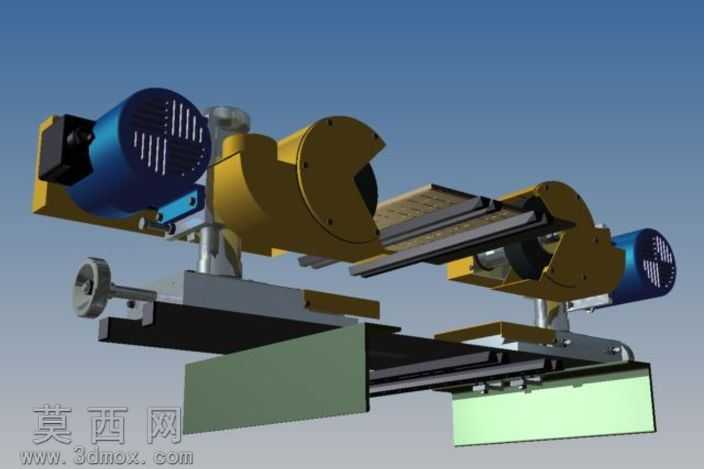

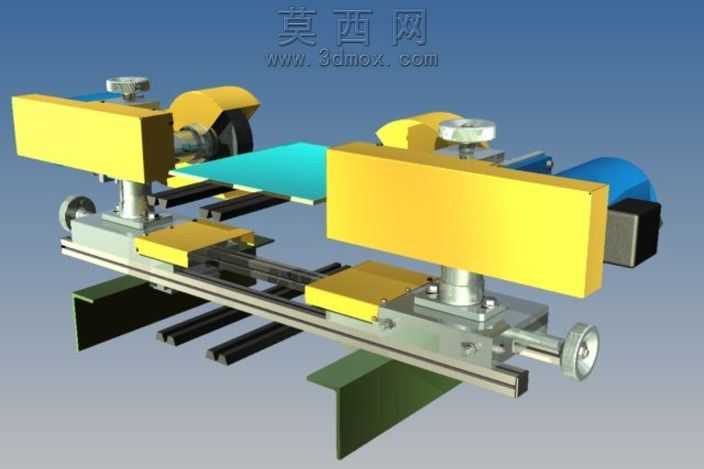

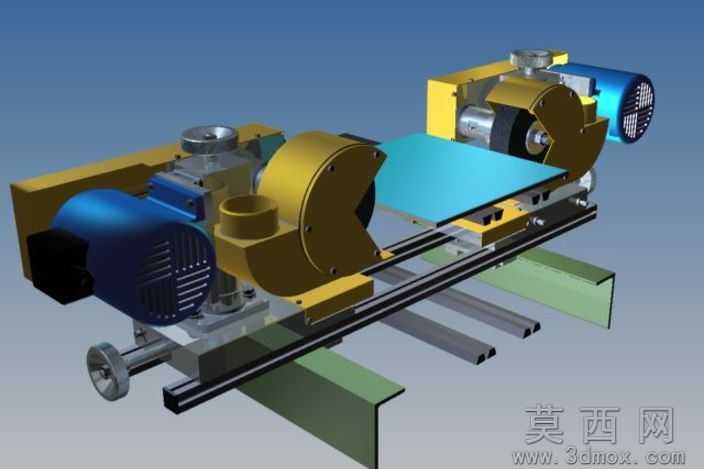

本模型采用三维参数化建模方式完成整体装配设计，完整还原了陶瓷墙地砖生产线上用于砖坯边缘磨平与干燥处理的专用磨床设备结构。建模过程中先对设备的核心功能模块进行拆分规划，分别构建双磨头打磨单元、动力驱动单元、工件输送导轨、砖坯承载平台、机身支撑框架五大核心部分，再通过装配约束完成各部件的精准对位，保证运动部件的行程与配合关系符合实际生产逻辑。渲染阶段针对不同部件的材质特性做了区分处理：驱动电机外壳采用哑光金属蓝材质，还原工业电机的漆面质感；磨头防护壳体做了黄铜色金属质感处理，突出铸件的厚重感；输送导轨采用亮面镀铬金属材质，体现线性导轨的加工精度；承载平台的砖坯采用淡蓝色哑光陶瓷材质，模拟待加工墙地砖的素坯状态；机身支撑型材采用绿色工业喷塑材质，还原标准工业铝型材的表面质感。结构设计上采用对称式双磨头布局，可同时对砖坯的两侧边缘进行打磨作业，磨头进给机构配备手动调节手轮，可根据不同砖坯的厚度与打磨余量调整进给量；输送部分采用线性导轨搭配滑块的传动结构，保证砖坯输送过程的平稳性，避免打磨过程中出现偏移影响加工精度；驱动单元与磨头之间采用直连传动结构，减少传动损耗，提升打磨动力输出的稳定性。设计思路围绕陶瓷墙地砖生产的实际工况展开，针对砖坯打磨后需快速干燥的工艺需求，将打磨工位与干燥工位做了集成化设计，砖坯完成边缘磨平后可直接进入后续干燥流程，减少工序间的转运环节，提升整条生产线的加工效率，同时设备整体采用模块化设计，各功能单元可单独拆卸维护，降低后期设备运维的难度与成本。
