龙门式数控等离子切割设备三维设计

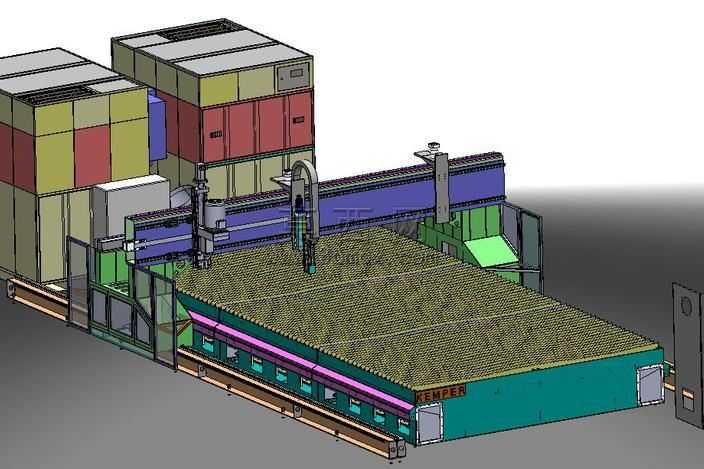

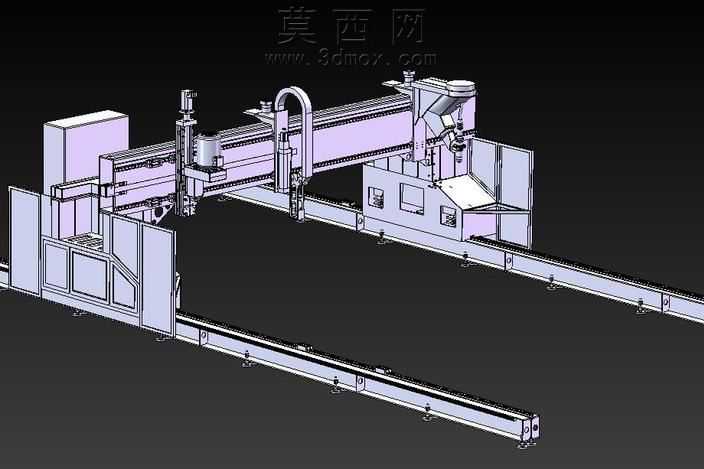

本作品为龙门式数控等离子切割设备的全参数化三维建模成果，建模过程严格遵循实际工业设备的设计逻辑与生产制造标准，完整还原了设备的全部机械结构与功能模块。整体建模以龙门跨距、导轨行程、切割头运动范围为核心基准参数，首先搭建双侧纵向导轨基座的基准骨架，导轨采用线性滑轨与齿条传动组合结构，建模时精准还原了滑轨安装面的定位基准、齿条的齿形参数、基座的调平地脚结构，同时对基座内部的加强筋布局、焊接坡口位置做了细节呈现，保证结构强度的仿真合理性。横梁部分采用箱型焊接结构建模，根据受力分布设计了内部的加强筋排布，横梁上的横向传动模组、拖链安装槽、管线排布空间都做了1:1还原，拖链采用分段式参数化建模，可随横梁运动模拟真实的弯折状态。切割头搭载结构包含升降滑台、防撞机构、等离子割炬安装座，建模时还原了升降滑台的导轨丝杠传动结构、防撞机构的弹簧复位结构、割炬的夹持调节结构，同时预留了调高传感器、弧压反馈装置的安装位，符合实际数控等离子设备的功能配置。设备两侧的端架部分集成了电气控制柜、气路控制箱、除尘接口结构，建模时还原了控制柜的门板铰链、锁具、散热格栅，气路部分的电磁阀组、过滤减压阀、管路排布都做了细节呈现，除尘接口的法兰尺寸、风道走向也按照实际除尘配套要求设计。材质渲染阶段，对结构件采用机床灰的金属烤漆材质，导轨、传动部件采用镀铬金属材质，拖链采用工程塑料材质，电气柜面板采用哑光喷塑材质，割炬部分采用铜合金与耐高温不锈钢材质，通过材质区分清晰展现设备的不同部件属性。整体设计思路围绕数控等离子切割设备的实际加工需求，兼顾大行程板材切割的结构刚性、运动部件的传动精度、功能模块的集成合理性，所有运动部件都保留了装配约束关系，可直接用于运动仿真、干涉检查、生产出图等后续工作，完整呈现了龙门式数控等离子设备的工业设计细节。
