3/4英寸管路阀组集成装配结构设计

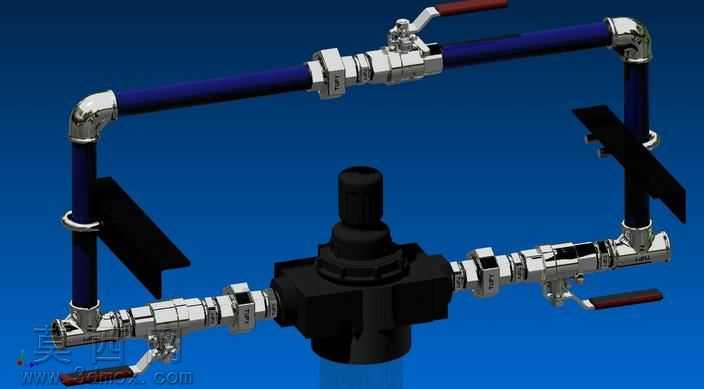

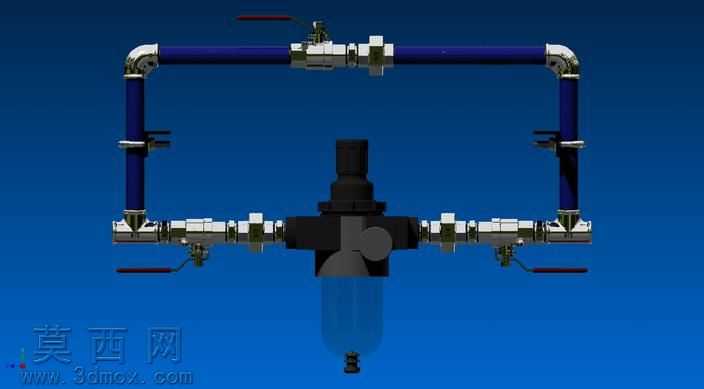

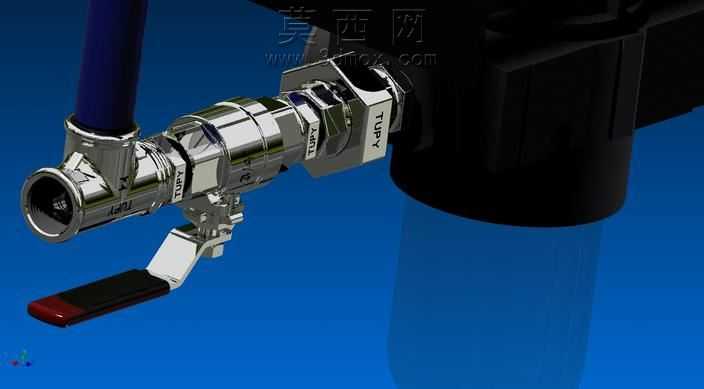

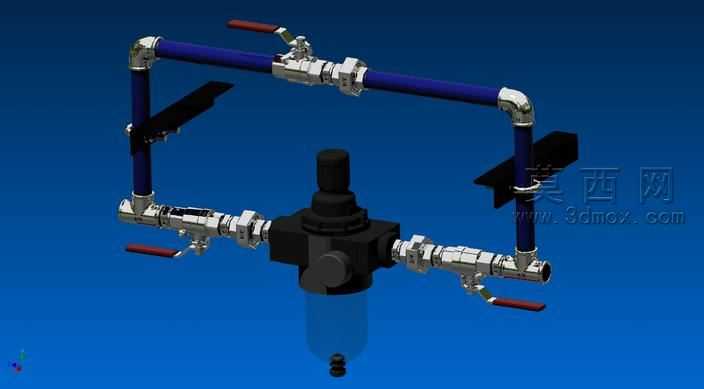

本作品为3/4英寸规格的管路阀组集成装配三维设计，整体采用模块化集成化的设计思路，将多组控制阀门、连接管路、固定支架等部件整合为完整的流体控制单元。建模阶段严格遵循工业管路设计的标准规范，对每一处连接接口、密封结构、操作手柄都进行了1:1比例的参数化还原，所有部件的尺寸公差、装配间隙都参考实际工业管件的生产标准设定，确保模型可直接用于生产参考、装配模拟以及管路布局方案验证。渲染环节采用深蓝色工业场景背景，对不同材质部件进行了精准的材质区分：金属管路及阀体部分采用抛光镀铬金属材质，还原金属表面的高光反射与金属质感；密封胶圈、操作手柄部分采用哑光工程塑料与橡胶材质，通过粗糙度参数调整模拟非金属部件的哑光质感；蓝色管路部分采用工业常用的涂塑钢管材质表现，色彩区分清晰便于识别不同管路功能。结构设计上，整体采用对称式布局，中部设置核心主控阀，两侧通过90度弯头管路延伸出对称的支路结构，每条支路都配备独立的控制球阀与操作手柄，可实现支路的独立通断控制，底部设置过滤与输出接口，可直接对接下游流体输送设备，所有管路连接都采用标准螺纹连接结构，支架部分设置了多组固定卡扣，可将整个阀组稳定固定在安装基面。设计过程中充分考虑了实际使用的操作便利性，所有阀门手柄都设置在便于人工操作的外侧位置，预留了足够的操作空间，同时整体结构紧凑，占用安装空间小，集成度远高于分散式管路组装方案，可有效降低现场安装的工作量，减少管路连接点的泄漏风险。模型完整还原了装配体的所有层级关系，可进行爆炸视图拆解、运动干涉检查、流体通路模拟等后续仿真操作，能够为工业流体控制系统的设计、教学、方案展示提供精准的三维数字模型支撑。
