工业法兰连接式截止阀三维设计作品

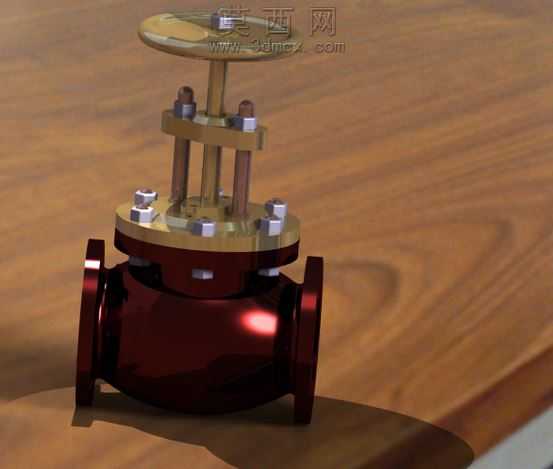

本作品为工业管路系统常用的法兰连接截止阀三维建模设计，整体采用参数化建模思路完成，先梳理截止阀的实际功能结构与装配逻辑，将整体拆分为阀体、阀盖、阀杆、启闭手轮、连接螺栓、密封压盖等多个独立零部件逐一建模，再按照实际装配约束完成整体装配。建模过程中严格遵循通用截止阀的尺寸比例规范，阀体部分采用流线型内腔设计，两侧为标准法兰连接结构，法兰盘上的螺栓孔位置、孔径均参照行业通用标准设置，保证模型可直接对接常规管路设计场景。阀盖与阀体的连接部位采用多螺栓紧固结构，建模时还原了六角螺栓、螺母的标准外形细节，阀杆部分做了阶梯轴结构设计，上部与手轮连接部位做了扁位定位结构，还原实际阀门的阀杆防转传动逻辑。手轮采用圆盘式结构，边缘做了圆弧过渡处理，表面做了防滑纹理的细节刻画，还原实际操作时的握持手感设计。材质与渲染阶段，阀体部分采用深红棕金属漆材质，模拟工业铸钢阀门的喷涂外观，表面添加细微的颗粒质感与环境反射效果，还原金属漆面的真实质感；阀杆、螺栓、法兰连接部位采用黄铜金属材质，调整金属粗糙度与反射参数，还原铜质零件的温润金属光泽；手轮顶面采用哑光金属材质，模拟铸铁手轮的磨砂质感。渲染场景采用木质工作台作为承载面，添加柔和的侧方主光源与顶部补光，在阀体曲面部位形成自然的高光过渡，底部投射柔和的阴影，增强模型的立体感与真实感。模型各零部件之间保留了合理的装配间隙，可直观展示截止阀的内部装配关系与外部结构特征，既可以作为工业阀门设计的参考样例，也可用于管路系统的装配演示、工业产品展示等场景，建模过程中对各零件的参数均做了可编辑设置，可根据实际工况需求调整通径、法兰尺寸、阀杆行程等参数，适配不同的管路设计需求。
