DN710通风管道蝶形节流阀结构设计

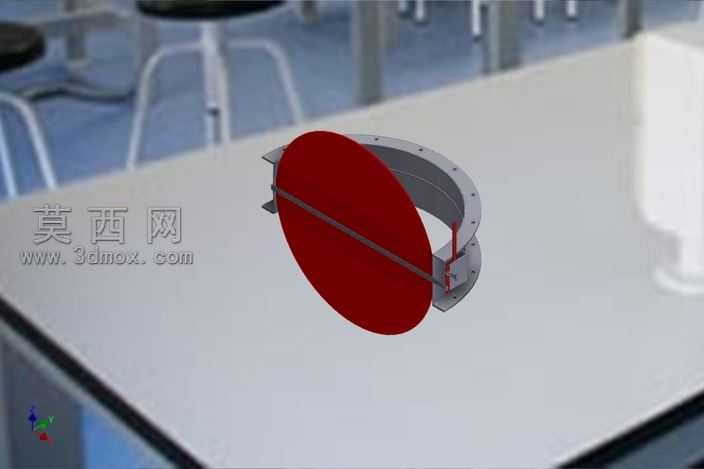

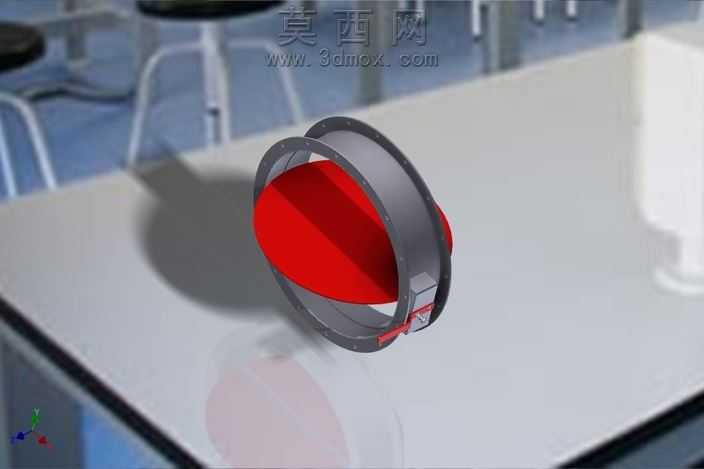

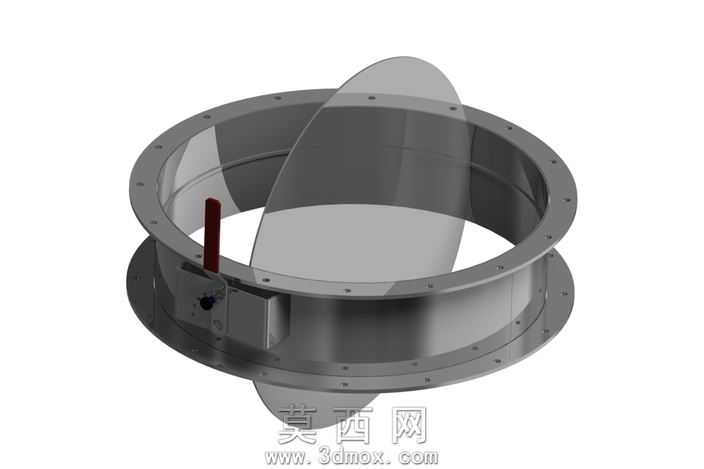

本模型为DN710规格通风管道用蝶形节流阀，采用三维参数化建模完成整体结构设计，建模过程中严格遵循通风管路附件的通用尺寸规范，对各部件进行了独立参数化绘制，方便后续根据不同管径需求进行尺寸调整。模型整体采用金属材质渲染，阀体部分为镀锌钢板质感，表面设置了细微的磨砂金属纹理，还原实际通风阀的材质表现，阀板部分采用半透明哑光材质渲染，既可以清晰展示阀板的开合角度结构，也能直观呈现阀板在阀体内部的装配位置。结构上，阀体为双层法兰圆筒结构，法兰端面均匀分布螺栓安装孔，可直接与同规格通风管道法兰对接，无需额外转接结构；阀板为椭圆形蝶板结构，边缘做了圆弧过渡处理，关闭时可与阀体内壁紧密贴合，保证截断气流时的密封性；侧面设置手动调节手柄，通过转轴结构带动阀板转动，可实现0到90度范围内的任意角度停留，以此调节管道内的气流流量，手柄旁设置了定位锁紧结构，调节完成后可固定阀板角度，避免气流冲击导致阀板位置偏移。设计过程中充分考虑了实际安装与使用需求，阀体的法兰孔位、转轴安装位、手柄操作空间都做了干涉检查，确保各部件运动过程中不会出现碰撞，整体结构简单可靠，加工难度低，适合在通风除尘、空调送风等管路系统中使用，模型各部件装配关系清晰，可直接用于工程选型参考、结构演示以及后续的工程图纸导出。
