向上运输警示标识SolidWorks库特征结构

　　在包装储运环节，向上指示标识是货物流转全流程中最基础也最关键的视觉指引元素，广泛应用于电子通讯设备、精密仪器、易碎工业品的外包装表面，用于提示仓储、装卸、运输各环节的作业人员明确货物的放置朝向要求，避免因倒置、侧放导致内部元器件移位、精密结构损坏、液体类内容物泄漏等问题。这类标识的设计首先要满足远距离快速识别的需求，在常规仓储作业的光照条件下，作业人员在距离货物3-5米的位置即可清晰辨识标识内容，因此标识的图形轮廓采用高对比度的配色方案，图形元素简洁无冗余装饰，核心箭头元素采用加粗的几何造型，边缘做圆角过渡处理，避免印刷过程中出现油墨晕染导致的图形模糊问题。从结构设计层面看，作为可复用的SolidWorks库特征，

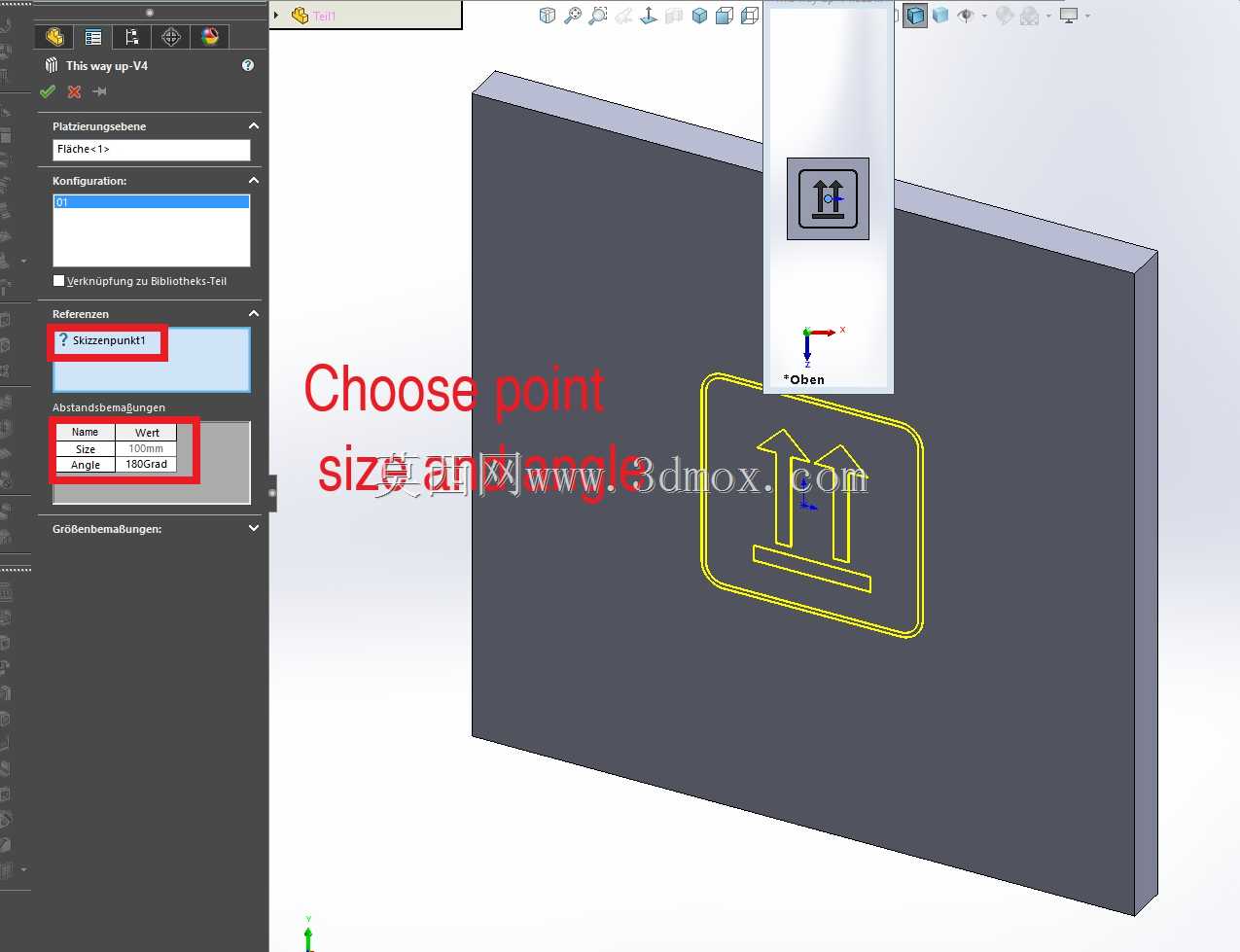

　　该标识在建模时采用草图驱动的特征构建逻辑，所有图形元素均通过闭合草图轮廓生成，草图层面添加完全定义的几何约束与尺寸关联，确保在调用库特征时，可根据不同外包装的尺寸需求进行等比例缩放，不会出现图形变形、线条错位的问题。标识的外轮廓边界预留了足够的印刷 bleed 区域，适配不同包装材质的印刷工艺要求，无论是瓦楞纸箱的柔性版印刷、木质包装箱的丝网印刷，还是金属周转箱的喷印工艺，都能保证标识图形的完整性。在实际应用场景中，这类向上标识通常布置在包装箱的四个垂直立面的醒目位置，距离箱体侧边的距离不小于50mm，避开箱体的打包带缠绕区域、唛头张贴区域以及搬运抓握位置，确保标识不会被遮挡。建模过程中，特征的草图原点与库特征的插入点做了重合约束，

　　调用时可直接拾取包装箱体的外表面作为放置基准，自动匹配表面的法向方向，无需额外调整特征的朝向角度，大幅提升包装设计环节的建模效率。标识的线条粗细按照标识整体尺寸做了比例匹配，当标识整体高度设置为100mm时，箭头轮廓的线条宽度为8mm，文字标注区域的字高为12mm，符合运输包装标识的通用尺寸规范，即使在低光照的货舱、仓库环境下，也能通过轮廓快速识别指示含义。考虑到不同行业的包装规范差异，该库特征预留了可编辑的尺寸配置项，用户可根据所在行业的包装标准调整箭头的长宽比例、文字内容的排版位置，无需重新绘制草图即可快速生成符合对应规范的标识特征。在特征的属性设置中，添加了默认的外观材质映射，印刷面默认采用哑光黑油墨的外观属性，

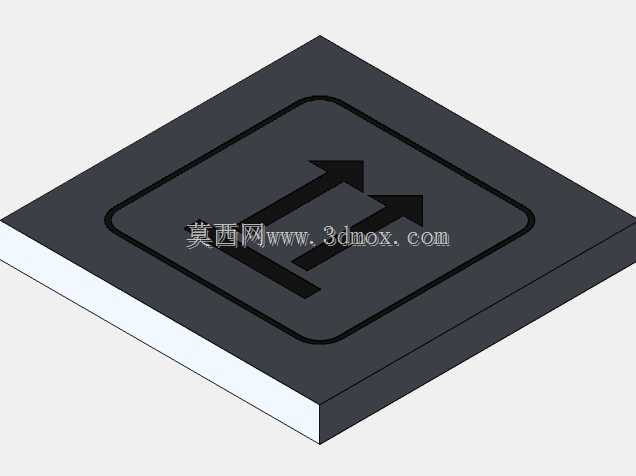

　　可直接对接渲染环节的材质设置，无需在后续渲染工作中重复调整材质参数。针对周转类可重复使用的包装场景，标识特征还预留了凹凸压印的结构选项，可通过拉伸凸台/切除特征直接在箱体表面生成凸起或凹陷的标识结构，适配金属周转箱、硬质塑料包装箱的永久性标识制作需求，避免纸质标贴在多次周转过程中出现磨损、脱落导致的标识失效问题。在安装边界的适配设计上，库特征内置了最小尺寸限制，标识的最小缩放尺寸不小于30mm，避免因尺寸过小导致印刷后无法识别，同时最大缩放尺寸不做强制限制，可适配大型设备外包装的大尺寸标识制作需求。特征构建过程中未使用冗余的参考几何体，所有参考均依托放置面的几何边界生成，插入到不同的零件模型中时不会出现特征悬空、参考丢失的问题，兼容不同版本的SolidWorks软件调用，无需进行特征修复即可正常编辑修改。
