电子线路板热成型承载工装托盘

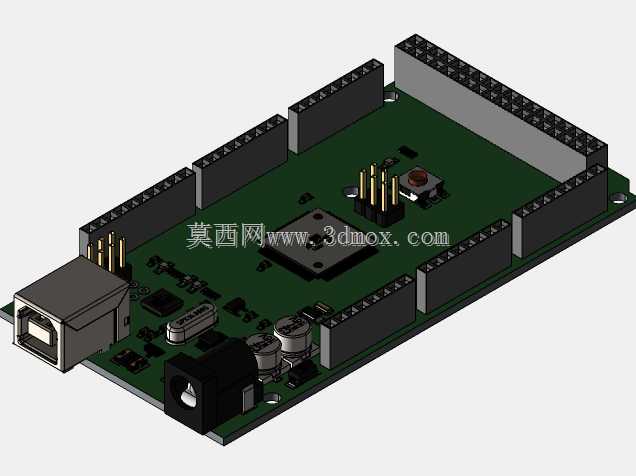

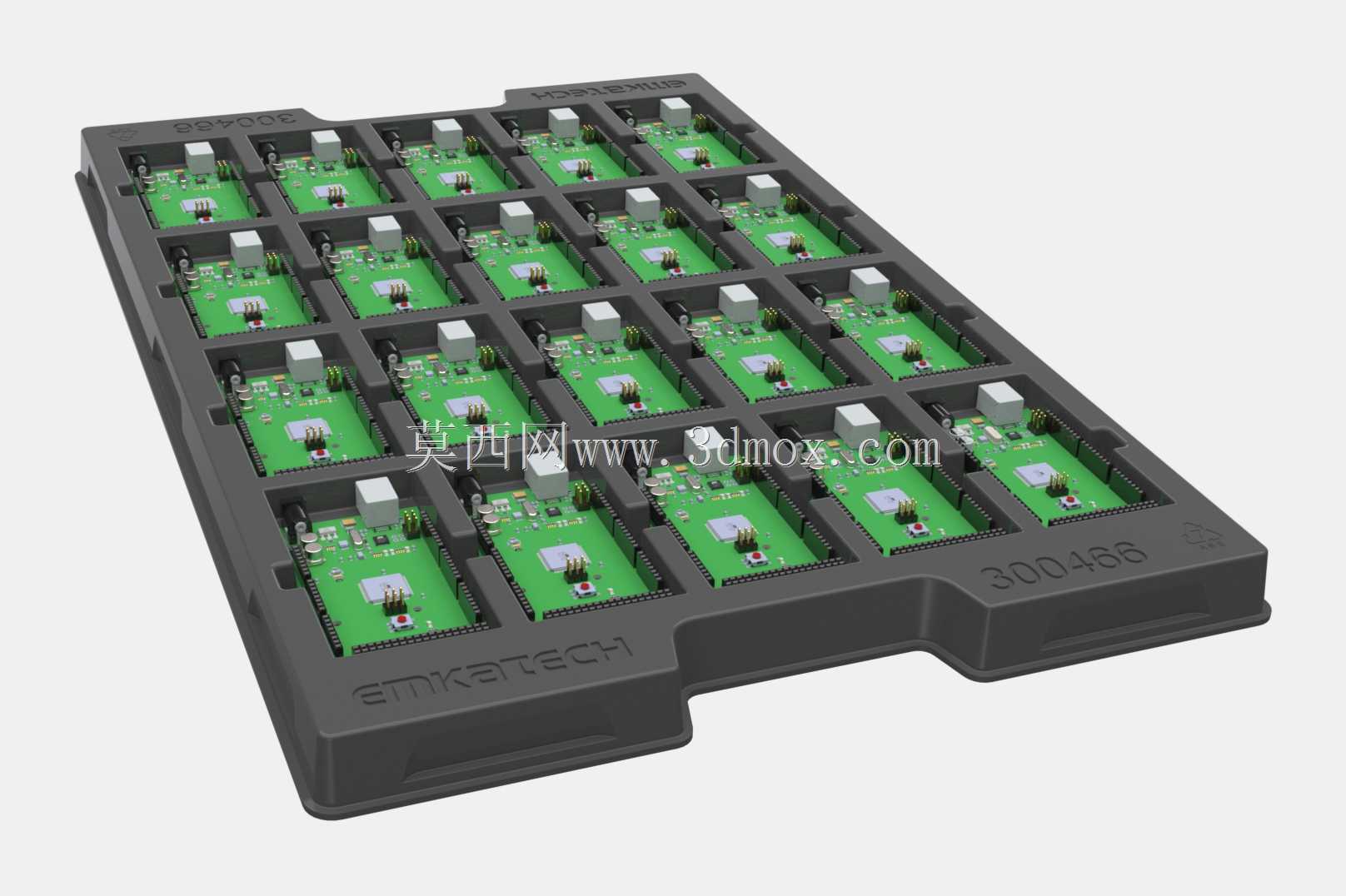

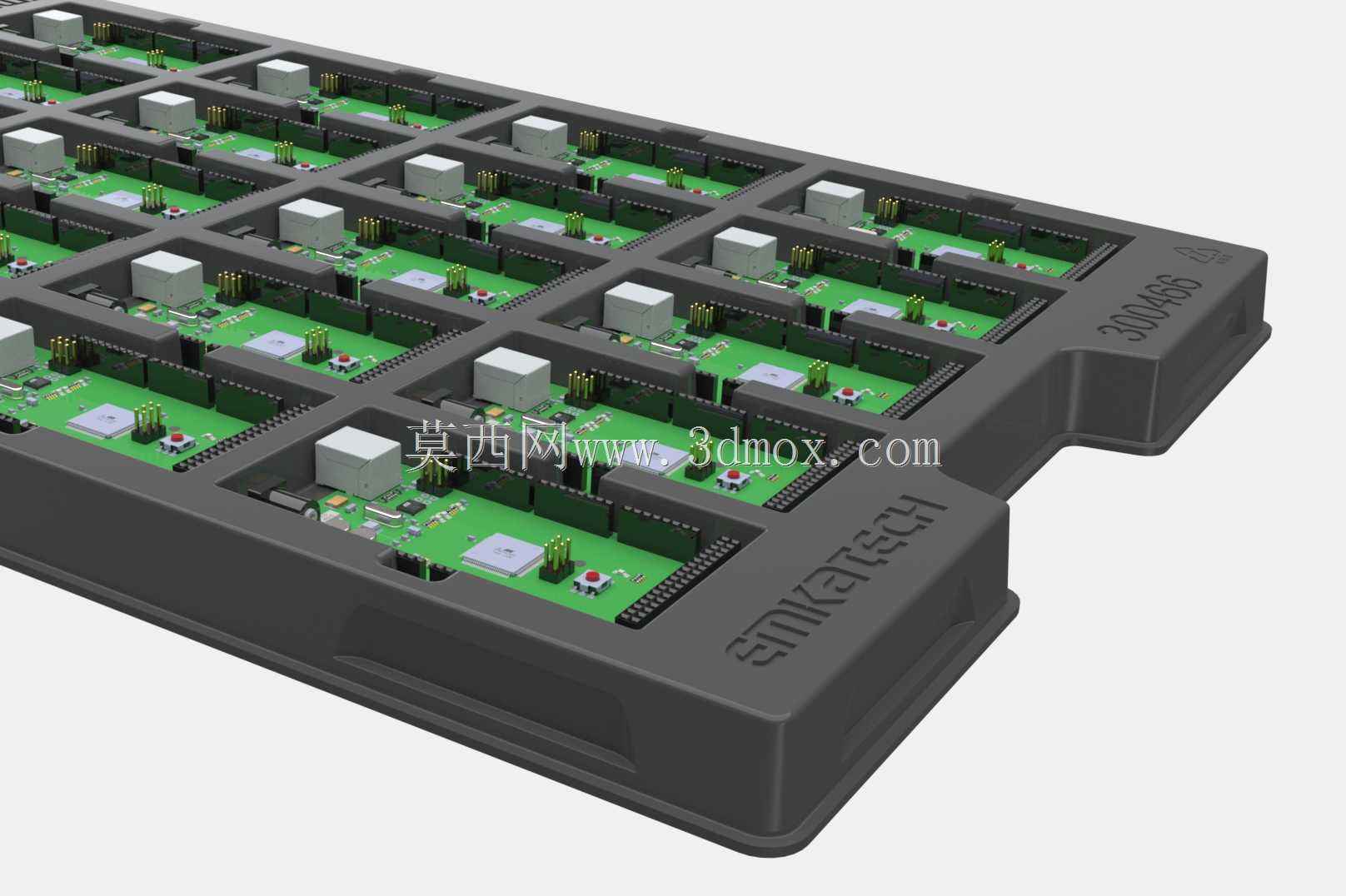

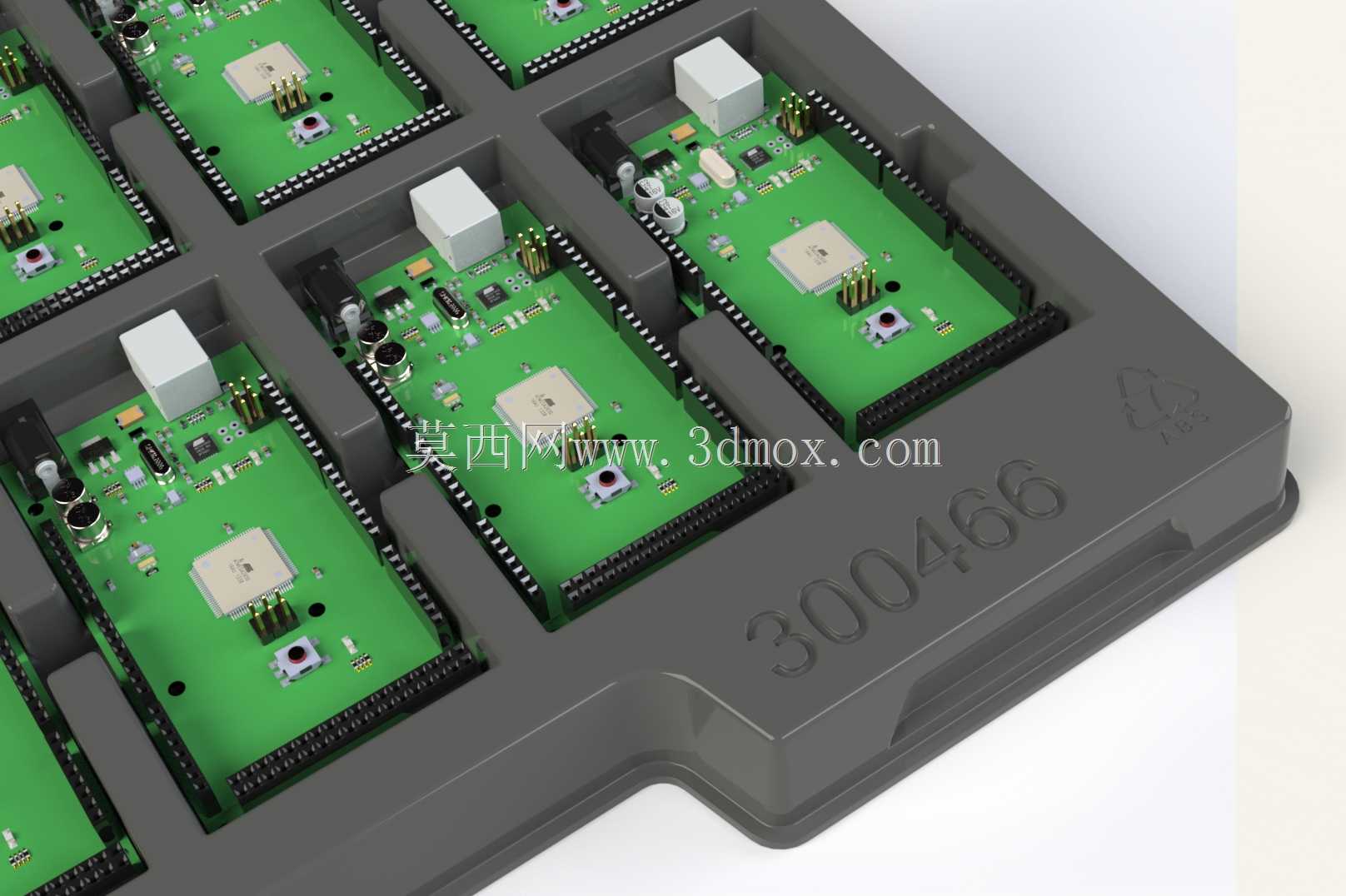

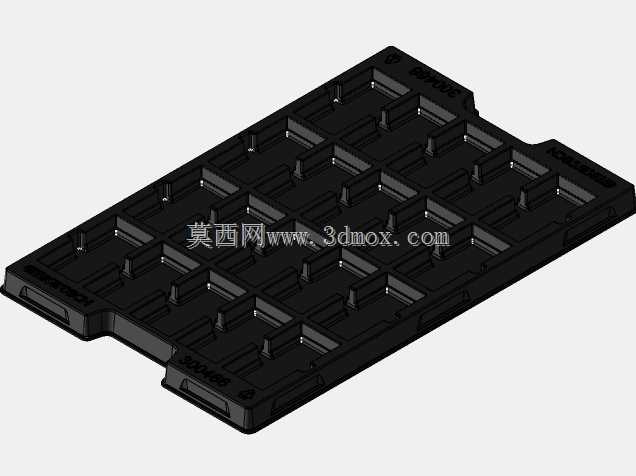

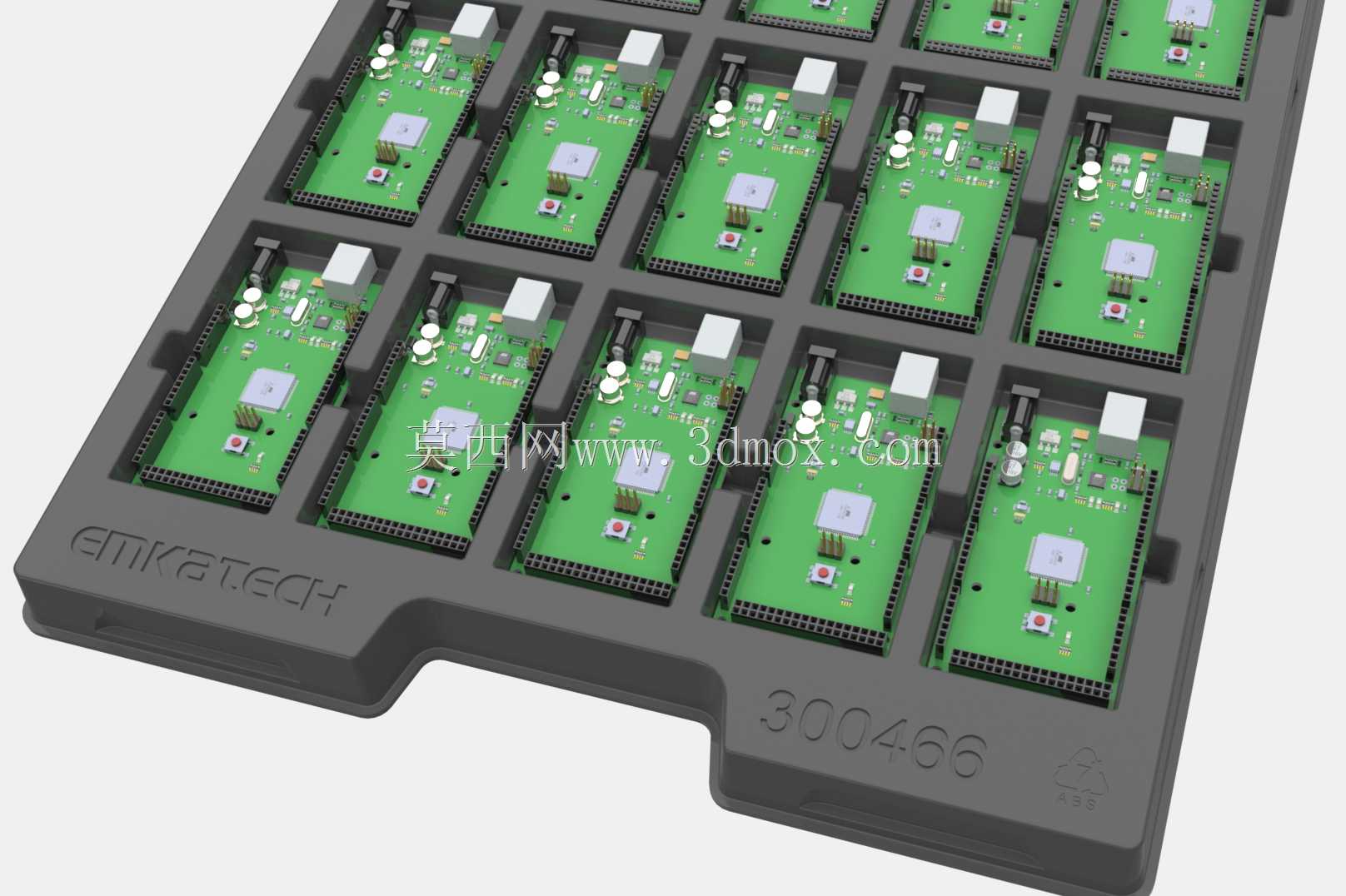

　　这类热成型承载托盘主要应用于电子制造产线的线路板工序流转环节，覆盖SMT贴片后周转、插件工序暂存、组装工位上料、成品检测转运等多个核心场景，替代传统的通用周转箱，解决精密线路板在流转过程中易磕碰、引脚易变形、堆叠错位的实际生产痛点。从结构设计来看，托盘整体采用抗静电热塑性片材吸塑成型，每个型腔完全匹配对应线路板的外轮廓尺寸，型腔边缘设置0.8mm的承托凸台，仅接触线路板的工艺边区域，完全避让板上的贴片元件、插装引脚、接口部位，避免元件受压脱落或引脚弯折。型腔之间设置3mm宽的加强筋，既提升托盘整体的抗形变能力，也预留出机械手取放工件的操作间隙，适配自动化产线的末端执行器抓取需求。托盘表面做哑光防滑处理，减少线路板在型腔内的滑动位移，

　　同时避免反光干扰视觉检测工位的图像采集。托盘的外形边界严格匹配标准产线周转架的安装尺寸，侧边设置定位缺口，可直接卡入自动化上料机构的定位卡槽，无需额外调整治具，适配12盘堆叠的周转高度，堆叠时上层托盘的底部凸台嵌入下层托盘的定位凹槽，堆叠偏移量控制在0.2mm以内，避免多层堆叠时压伤下层托盘内的线路板。每个型腔底部设置0.5mm的透气孔，在热成型脱模以及产线清洗工序中可快速排出空气，避免型腔积尘或积液，适配电子车间的无尘作业要求。托盘侧面模压的标识区域可直接激光打标追溯编码，适配产线的MES系统追溯需求，无需额外粘贴标签，避免标签残胶污染线路板。从实际使用逻辑出发，这类托盘的设计完全围绕电子线路板的流转防护需求，没有冗余结构，

　　型腔的排布密度兼顾了单盘承载量和操作空间，单盘可承载12片线路板，既满足产线节拍的上料频次要求，也不会因为排布过密导致人工取放时碰伤相邻工件。托盘的边角做R5圆角处理，避免人工搬运时划伤手部，同时减少周转过程中边角磕碰产生的碎屑污染车间环境。材料选型上采用永久性抗静电材质，表面电阻稳定在10^6-10^9Ω区间，避免静电击穿线路板上的精密芯片，满足电子制造车间的ESD防护要求，材质可耐受-20℃到60℃的工作温度，适配常规的车间存储以及低温暂存工序需求，可重复周转使用超过500次，相比一次性包装载体大幅降低产线的工装耗材成本。在结构细节上，型腔的深度比线路板最高元件的高度高出1.2mm，确保堆叠时上层托盘不会接触到板上的最高元件，

　　对于板上突出的USB接口、排针等部件，型腔内对应位置设置避让沉槽，完全消除元件受压的风险。托盘底部设置网格状加强筋，在片材厚度1.5mm的前提下，整体平面度控制在0.3mm以内，适配自动化产线的视觉定位精度要求，不会因为托盘变形导致上料时工件位置偏移。这类工装托盘的设计没有追求复杂的结构，完全围绕产线的实际使用需求做优化，每一处结构都对应实际生产中的具体痛点，从人工操作的便利性、自动化设备的适配性、工件的防护性、周转的堆叠效率多个维度做平衡，是电子制造环节非常典型的工艺承载工装，其结构设计逻辑也可以延伸到其他小型精密工件的周转载具设计中，针对不同的工件轮廓只需要调整型腔的形状和排布，整体的框架结构、加强筋设计、定位结构、堆叠逻辑都可以直接复用，大幅缩短同类工装的设计周期。
