FDM3D打印三轴校准立方体结构件

　　在桌面级FDM3D打印的日常调机作业中，这类带轴向标识的立方体校准件是车间里最常用的快速校验工装，不需要复杂的检测设备，打印完成后通过常规量具测量就能快速判断设备当前的运行状态，比打印复杂测试件的时间成本低很多，单次打印耗时通常控制在二十分钟以内，适合每次更换耗材、调整热床、校准喷头位置后的快速验证。

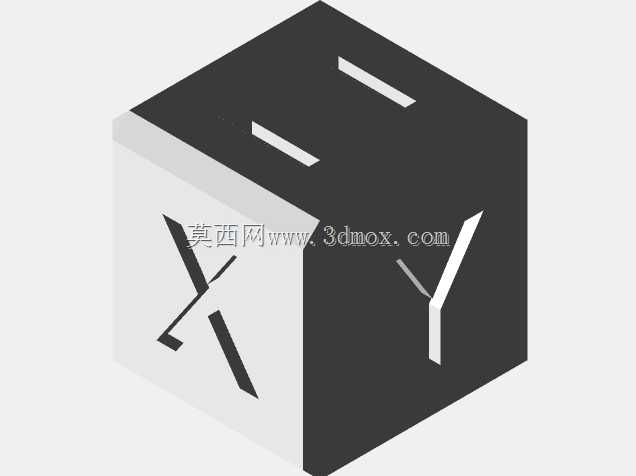

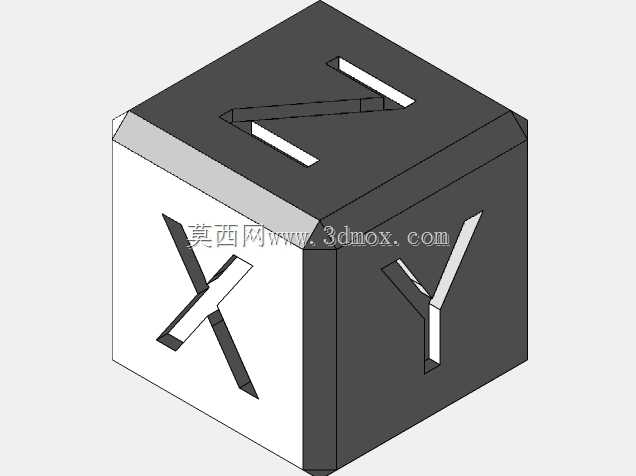

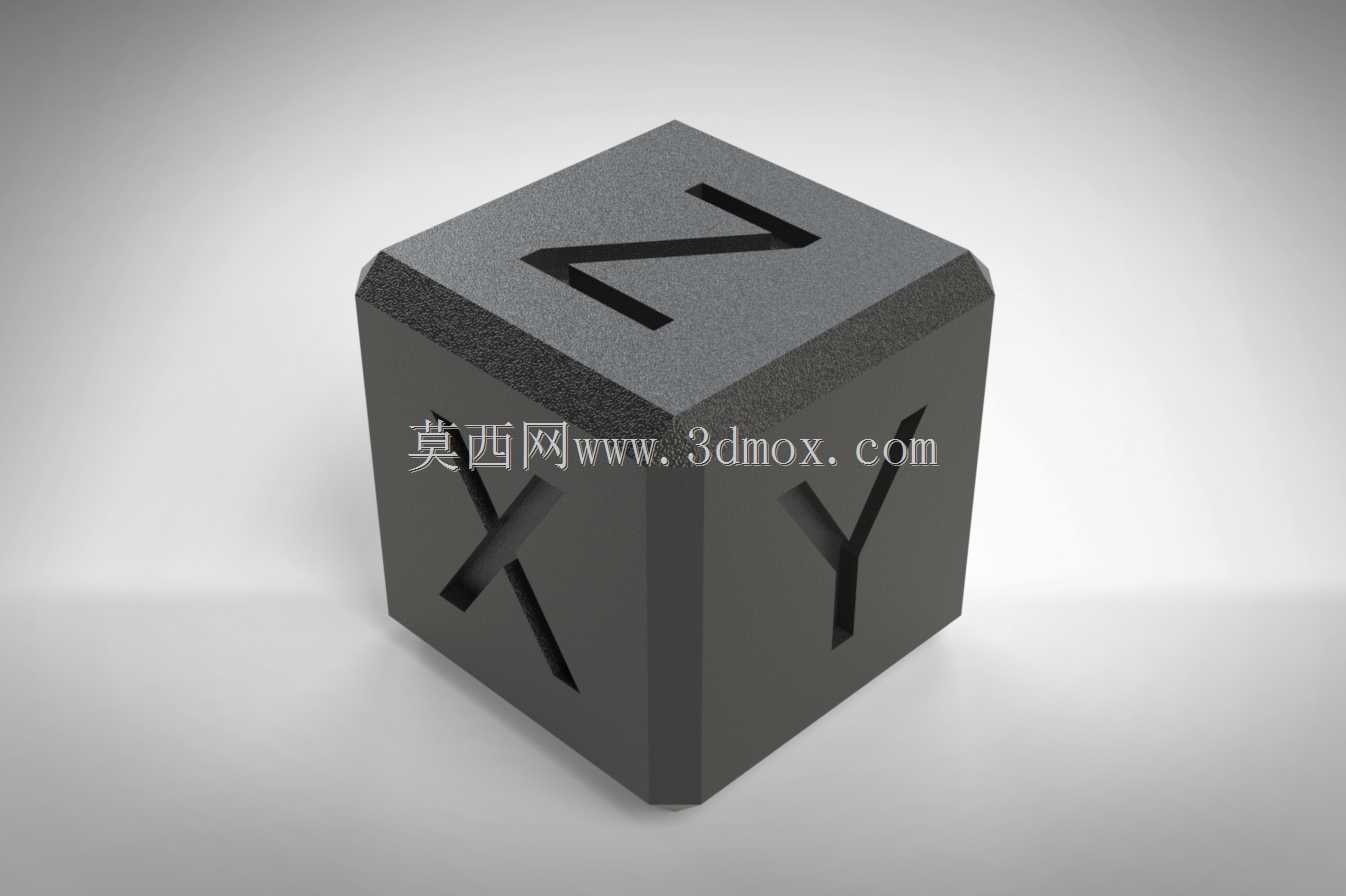

　　这个校准件的三个相邻立面分别做了X、Y、Z三个轴向的镂空标识，顶面做Z向标识，所有标识都采用通槽结构而非表面浮雕，一方面能避免打印时表层纹路干扰标识识别，另一方面通槽的成型质量能直接反映对应轴向的运动精度：比如X向立面的Y形槽侧壁如果出现层纹错位，就能直接对应Y轴运动的皮带张紧度问题，Z向的N形槽如果出现层厚不均，就能对应Z轴丝杆的间隙或者步进电机电流参数异常，不需要额外做标记，拿到打印件就能快速对应问题轴向。

　　设计上这个立方体做了极小的边角倒角，没有尖锐棱边，避免打印过程中边角翘曲导致的尺寸测量误差，整体采用实心填充的结构逻辑，不需要做轻量化镂空，因为校准件本身需要足够的结构刚度，打印完成后不会因为放置或者测量受力产生形变，保证测量数据的准确性。三个轴向的标识槽宽度统一设置为2mm，深度1.5mm，这个尺寸刚好适配0.4mm直径的常规喷头打印，不需要额外调整支撑参数，直接无支撑打印就能完整成型，不会出现槽内积料或者堵头的问题。

　　从实际使用场景来说，这个校准件的标准边长设置为20mm，刚好适配普通游标卡尺的测量量程，不需要使用大量程量具就能完成三个轴向的尺寸测量，每个轴向可以分别测量两端、中间三个位置的尺寸，差值就能反映对应轴的运动直线度：比如X轴方向上下两个边的尺寸差超过0.1mm，就说明X轴导轨存在平行度偏差，需要调整皮带轮或者导轨固定螺丝；如果Z轴方向的尺寸整体偏大或者偏小，就需要校准Z轴的步进电机步数，调整挤出量参数。

　　安装边界方面，这个校准件打印时不需要额外的固定工装，直接放置在热床中心位置即可，底面和热床的接触面积为400平方毫米，常规平台温度下使用PVP胶或者美纹纸就能完全固定，不会出现打印过程中移位的问题。因为整体结构对称，打印时不需要调整摆放角度，三个相邻立面分别对应三个轴向的运动方向，不会因为摆放角度导致的成型误差干扰校准判断，哪怕是刚接触3D打印的操作人员，也能按照标识快速完成参数校验，不需要额外的操作培训。

　　在多设备批量管理的车间场景里，这类校准件还可以作为设备状态的标记件，每台设备定期打印的校准件可以留存，对比不同时间段的尺寸变化，就能提前预判设备的部件磨损情况，比如皮带老化、丝杆磨损、喷头松动等问题，不需要等到打印成品出现明显报废才发现设备故障，能有效降低批量打印的废品率。和其他复杂的3D打印测试件相比，这个立方体校准件的结构足够简单，不会因为设计本身的复杂结构导致成型问题，所有打印缺陷都能直接对应设备的参数或者硬件问题，不会出现设计缺陷和设备故障混淆的情况，是调机过程中最基础也最可靠的校验工具。
