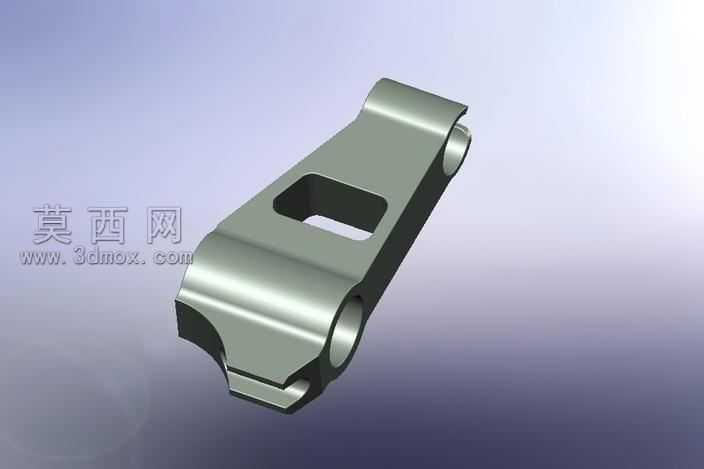

AK47步枪前瞄准具机械结构设计

本作品为AK系列步枪前瞄准具的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循枪械零部件的尺寸公差规范与装配逻辑，还原了该零件的真实结构特征。建模初期先梳理前瞄准具的功能需求：作为枪械机械瞄具的前端基准部件，需要兼顾与枪管的装配定位、瞄准基线校准、表尺配合归零三大核心功能，因此先绘制二维草图确定整体轮廓，以对称拉伸为基础构建主体承力结构，针对两端的铰接轴孔采用同轴心约束绘制，保证后续与护木、枪管组件的装配同轴度误差控制在合理范围内。零件中部的方形减重槽采用切除拉伸特征生成，在不降低结构强度的前提下减少零件自重，槽体边缘做0.5mm的圆角过渡处理，避免应力集中导致的零件形变或断裂。前端的瞄准卡位结构采用多段切除与放样特征组合生成，卡位的斜面角度严格按照枪械瞄准的弹道补偿参数设置，保证与后表尺配合时的瞄准精度。材质设置阶段选用枪械常用的碳钢材质参数，调整金属粗糙度、反光度与环境光遮蔽参数，渲染时采用柔和的渐变背景布光，突出零件的金属质感与结构棱角，所有装配面的边缘做倒角处理，还原真实枪械零件的加工工艺特征。建模过程中对零件的壁厚做了均匀化处理，主体壁厚控制在2.5mm，铰接轴孔的壁厚加强至3mm，保证零件在承受后坐力冲击时的结构强度。该模型可用于枪械结构教学、机械零部件设计参考、五金零件加工工艺演示等场景，完整还原了AK47前瞄准具的所有结构细节，未做多余的简化处理，所有特征均可对应真实零件的加工工序，包括铣削成型的主体平面、钻削加工的轴孔、线切割加工的减重槽等工艺对应的结构特征都完整保留。
