直列四缸往复式内燃动力结构演示装置

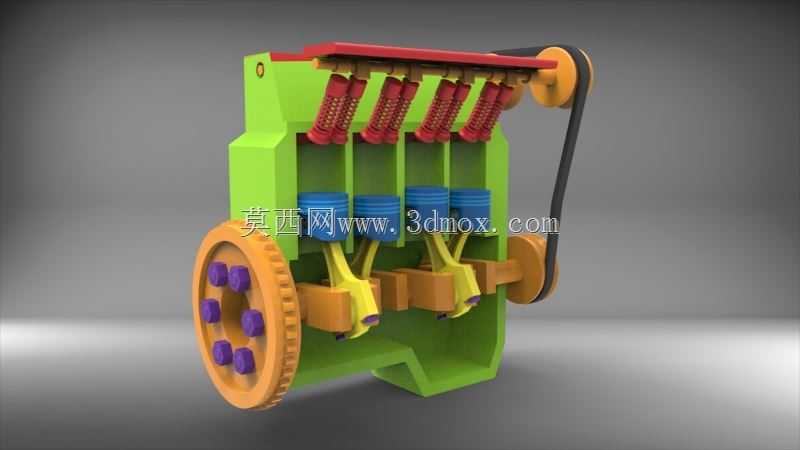

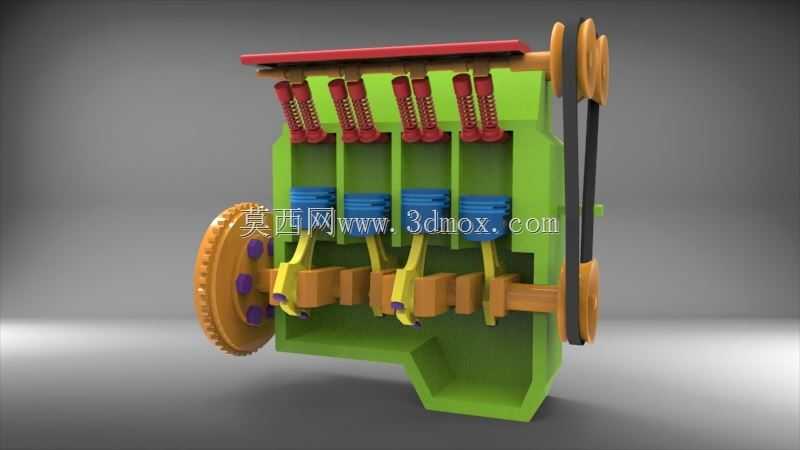

　　这套动力结构模型完整还原了往复式内燃机的核心运动逻辑，从结构布局来看采用直列四缸排布，缸体主体做了半剖可视化处理，能直观呈现内部活塞、连杆、曲轴的配合关系，适合用于动力原理教学、结构方案验证以及科普展示场景。在实际工程应用中，这类直列四缸结构广泛搭载于民用乘用车、小型工程机械、农用动力设备上，其核心功能是通过燃油燃烧的热能推动活塞往复运动，经由曲柄连杆机构转化为曲轴的旋转扭矩，为整套设备提供持续动力输出。从设计思路上看，模型将原本封闭的缸体侧壁做了开放式处理，去掉了不必要的壳体遮挡，把四个气缸的活塞组件、连杆铰接结构、曲轴配重块全部外露，同时保留了顶部的气门推杆、摇臂组件以及正时传动结构，能完整演示四冲程循环中进气、压缩、做功、

　　排气四个阶段的部件联动关系，不需要拆解实体就能清晰观察每个部件的运动轨迹。外形结构上，模型整体采用立式布局，曲轴端集成了大直径带轮结构，既可以通过外接动力输入带动整套机构运转演示，也能模拟实际发动机前端轮系的动力输出路径，顶部的气门组采用红色分色标识区分进排气组件，活塞采用蓝色分色、连杆采用黄色分色，不同功能部件的色彩区分能帮助观察者快速识别结构组成，降低原理理解的门槛。安装边界方面，模型底部预留了平整的支撑安装面，可直接固定在演示台架上，曲轴输出端的带轮中心与安装面保持固定高度差，外接传动带时不需要额外调整张紧角度，正时传动带的张紧轮位置做了简化处理，既保留了传动功能，又减少了不必要的复杂结构，避免演示过程中出现结构干涉。

　　从功能特性来看，模型完整复现了曲柄连杆机构的运动转换逻辑，四个活塞按照固定点火顺序交替上下运动，曲轴的配重块设计完全匹配实际发动机的平衡逻辑，运转时能抵消大部分往复惯性力，保证演示过程的平稳性，顶部的配气机构通过正时带与曲轴同步传动，气门的开闭时机与活塞运动位置完全对应，准确还原了正时系统的匹配关系。在结构设计细节上，活塞与缸壁之间预留了合理的演示间隙，既不会因为间隙过大出现晃动，也不会因为间隙过小导致运动卡滞，连杆与活塞销、曲轴曲柄销的铰接处都做了简化的铰接结构，保证转动灵活无卡滞，曲轴的主轴颈位置设置了支撑结构，模拟实际发动机的主轴承座定位，避免曲轴运转时出现径向窜动。这类结构模型在职业院校的汽修专业、机械设计专业的教学场景中，

　　能帮助学员快速建立内燃机的结构认知，相比二维图纸更加直观，在产品研发阶段，也可以用这类简化模型做运动干涉验证，提前确认曲柄连杆的运动行程、气门开启的最大升程是否会与活塞顶部发生碰撞，减少后续实体样机的试错成本。模型的带轮传动结构也还原了实际发动机前端附件驱动的基本逻辑，可延伸演示发电机、水泵等附件的传动匹配关系，帮助设计人员梳理轮系布局的张紧角度、包角参数是否符合设计要求。需要注意的是，这类演示模型做了结构简化，省略了实际发动机的冷却水道、润滑油道、燃油喷射系统等附属结构，重点突出核心运动机构的配合关系，在用于结构参考时，需要结合实际工况补充对应的附属系统设计，不能直接套用模型的尺寸做量产发动机的结构设计。从安装适配性来看，模型的整体尺寸适配常规的教学展示台，不需要额外定制安装支架，外露的结构也方便在运转过程中标记各部件的运动位置，用于讲解点火顺序、配气相位等专业知识点时，能让观察者直接看到对应部件的实时状态，比纯动画演示更有实体参考价值。
